门窗用盲柄式锁扣挡片结构设计

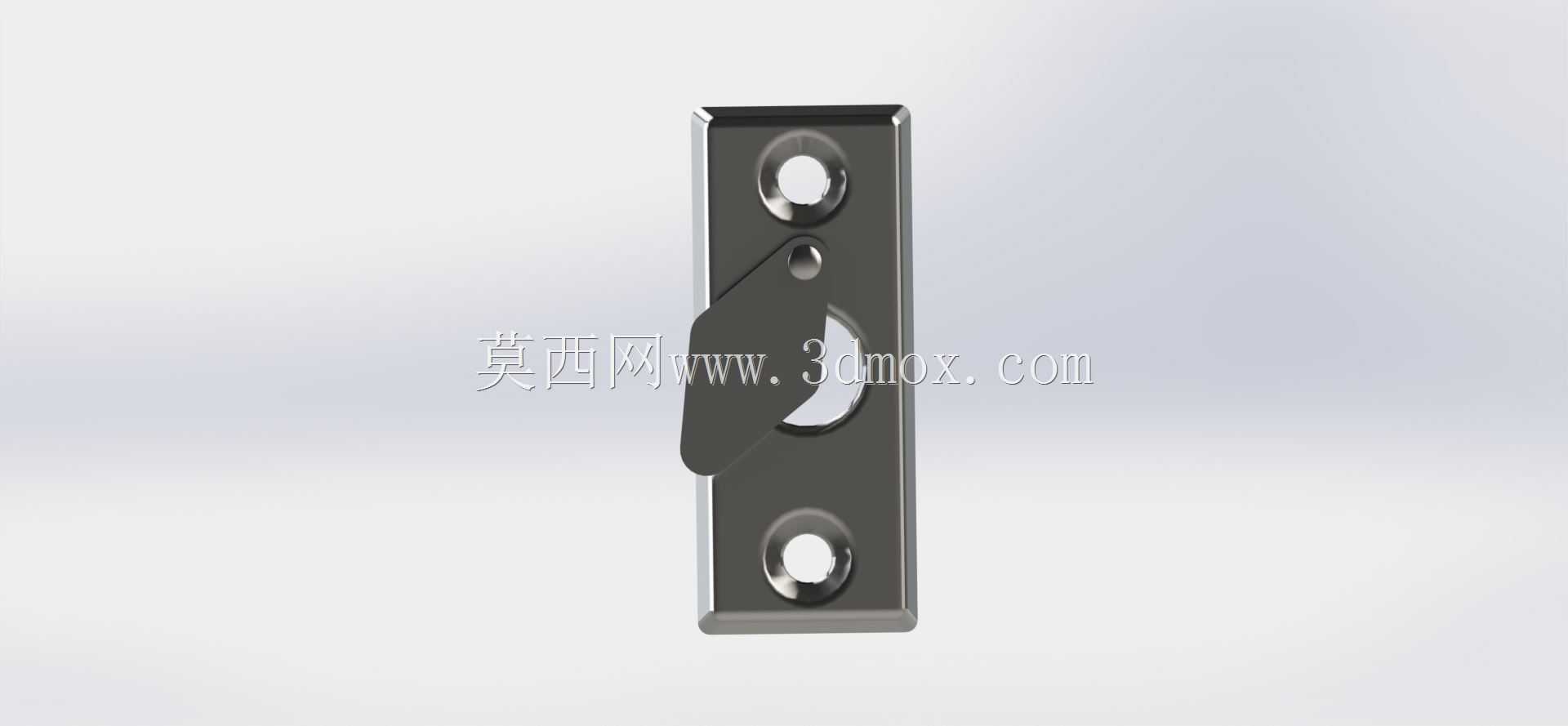

日常门窗装配场景中，这类带盲柄拨片的锁扣板是配套锁体实现门扇锁闭定位的核心配套五金件，多数应用在室内平开门、柜体密闭门的侧边门框安装位，用来承接锁舌伸出时的卡位，同时通过自带的拨片结构实现锁舌的导向与防撬限位。从结构设计逻辑来看，整体采用长条形直板作为安装基底，板身预留三个沉头安装孔位，上下两个大尺寸孔位对应门框预装螺丝位，中间靠上的小孔位用来做安装时的定位校准，避免安装过程中板件偏移导致锁舌对位不准。板身中部开设的异形让位孔，是匹配锁舌伸缩行程的核心空间，孔位边缘做了小倒角处理，减少锁舌反复伸缩过程中的摩擦剐蹭，降低长期使用后的漆面磨损与异响问题。侧边的盲柄拨片采用偏心式铆接结构，拨片与板身的铆接间隙控制在0.15mm以内，既保证拨片可以顺畅转动，又不会出现旷量晃动，当门扇关闭锁舌伸出时，拨片会被锁舌推动旋转到遮挡位，填补锁舌与扣板之间的间隙，避免门扇关闭后出现前后窜动的问题，同时在非正常外力撬动锁舌时，拨片会形成反向限位，提升锁闭结构的防撬性能。安装边界方面，这类扣板的整体厚度控制在2.5mm，采用冷轧钢板冲压成型后做喷塑防锈处理，适配市面上主流的45mm、50mm厚度室内门锁体，安装时只需要在门框对应位置开出深度3mm的嵌槽，将扣板嵌入后通过上下两个螺丝固定即可，不需要额外做复杂的铣型加工，适配大多数木质门框、钢制门框的安装需求。设计过程中需要重点关注拨片的转动行程与锁舌伸出长度的匹配度，拨片的旋转角度需要覆盖锁舌伸出后的全部间隙，同时要避免拨片转动角度过大导致锁舌收回时出现卡滞，板身的安装孔位做了长圆孔微调设计，允许安装时有±2mm的位置调整量，降低现场安装的对位难度，减少因为门框开孔误差导致的锁具开闭不畅问题。这类结构相比传统无拨片的平锁扣板，能有效消除门扇关闭后的旷量，提升门体关闭后的密闭性，减少门扇晃动产生的噪音，在民用室内门、办公柜体门、小型设备检修门的场景中都有广泛的适配性。
