数控加工铝合金平台式自行车踏板三维设计

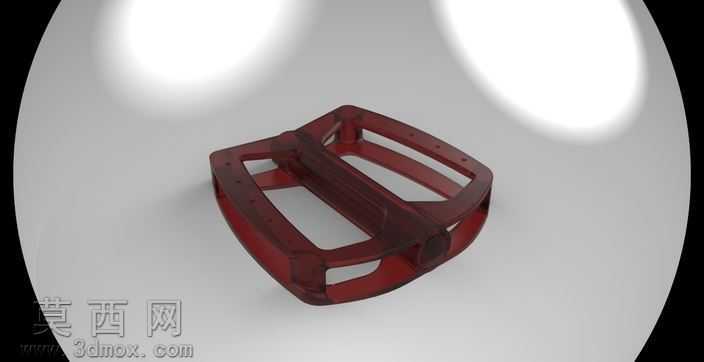

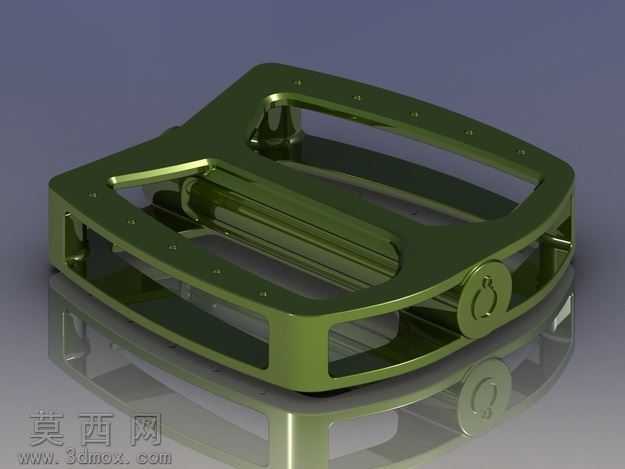

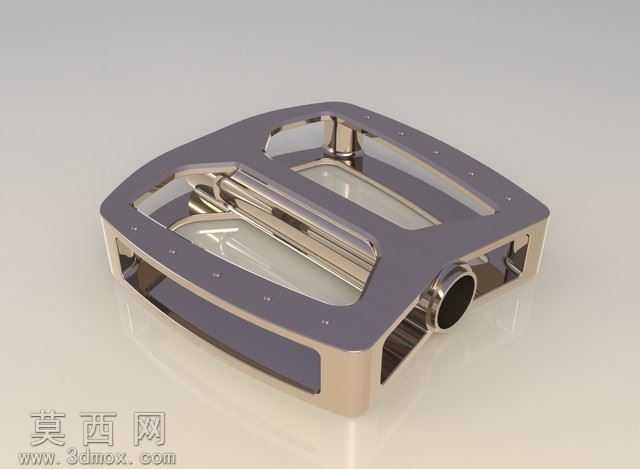

本作品为平台样式自行车踏板的三维设计方案，整体采用6061铝合金作为原型加工材质，建模阶段围绕数控加工的工艺特性展开结构规划，确保所有造型特征均可通过多轴数控铣削工艺实现量产加工。建模过程中首先搭建踏板的主体框架基准，采用一体化镂空式外框结构，外框边缘做连续的圆弧倒角处理，既避免尖锐边角带来的使用安全隐患，也能够在数控加工过程中减少应力集中，提升零件加工后的结构强度。踏板踩踏面采用大面积平整平台设计，表面预留均匀分布的防滑钉安装孔位，可根据使用需求装配防滑钉提升踩踏摩擦力，适配日常通勤、休闲骑行等多场景的使用需求。内部转轴腔体采用同轴度精准约束的回转结构设计，预留轴承安装位与轴杆穿接空间，腔体周边做加厚加强筋处理，在保证整体轻量化的前提下提升踏板的抗冲击载荷能力，避免骑行过程中受侧向冲击力出现结构断裂。渲染阶段采用军绿色阳极氧化金属材质，模拟铝合金零件经硬质阳极氧化后的表面质感，调整材质的金属度、粗糙度参数还原真实金属表面的细微磨砂反光效果，场景搭建采用反光地面配合柔和的环境光，多角度呈现踏板的结构细节与金属质感，清晰展示外框镂空结构、侧面减重槽、端部品牌标识位等细节特征。设计过程中充分考虑数控加工的走刀路径合理性，所有内凹转角均匹配数控刀具的最小加工半径，避免出现无法加工的清角死角，外框的镂空减重槽在不降低结构强度的前提下最大限度减少零件整体重量，降低骑行过程中的踩踏负担。踏板侧面预留品牌标识的嵌入式安装位，可通过激光雕刻或者嵌件工艺实现品牌标识的装配，整体结构无多余冗余设计，所有曲面与实体特征均经过参数化约束，可根据不同的骑行需求快速调整踏板的长宽尺寸、镂空比例、安装孔位参数，适配不同类型自行车的装配标准。
