摩托车框架轴承座同步加工专用设备

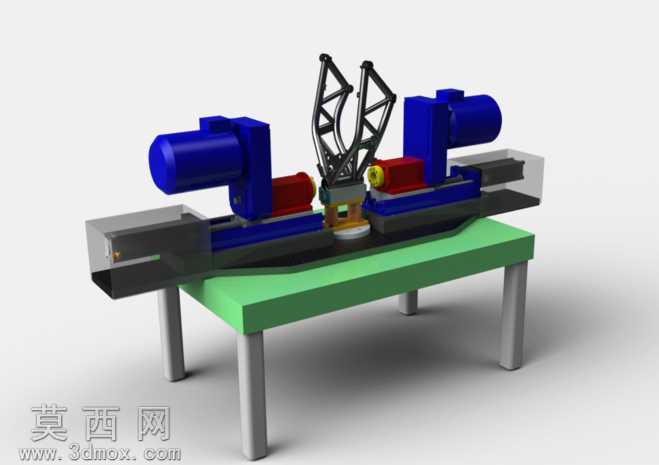

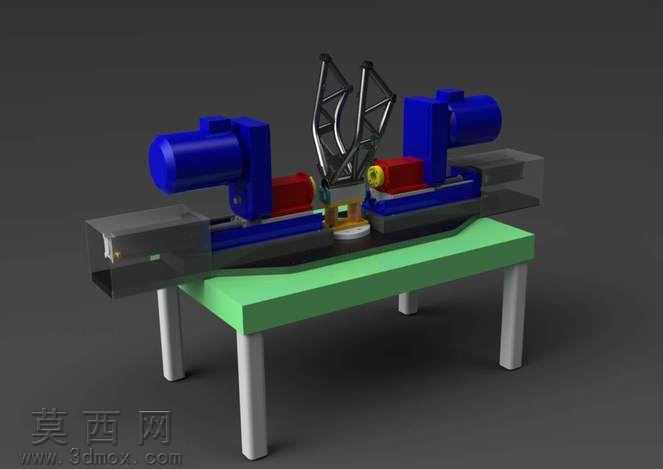

本三维模型为针对摩托车框架上下部轴承座同步加工设计的专用加工设备，整体采用卧式双工位对称布局设计，建模阶段以实际加工工位的行程参数、工件装夹定位逻辑为核心依据，完整还原设备的装配关系与运动逻辑。建模过程中首先搭建绿色台面的支撑工作台结构，采用金属材质渲染四根支撑腿，还原铸铁工作台的哑光磨砂质感与厚重承重特性，台面部分做平整化处理，预留各功能组件的安装定位基准。两侧对称布置的蓝色动力头组件为核心加工执行单元，建模时还原了驱动电机的壳体轮廓、输出轴连接结构、进给滑台的导轨滑块装配关系，蓝色壳体采用烤漆金属材质渲染，搭配红色的端盖部件做色彩区分，清晰呈现动力传输的结构分区。中部的工件装夹定位机构采用桁架式支撑结构设计，黑色的框架式夹具体做轻量化镂空处理，既保证装夹刚性又还原实际工装的减重设计，夹具体下方设置定位基座，可精准固定摩托车框架待加工部位，确保上下轴承座的加工位置度符合公差要求。两侧的灰色进给滑台采用线性导轨结构建模，还原滑台沿工作台横向进给的运动路径，滑台端部设置行程限位结构，避免加工超程。渲染阶段针对不同部件匹配对应材质：动力头电机外壳采用亮面蓝色烤漆材质，呈现工业设备的漆面质感；夹具体采用哑光黑色结构钢材质，突出工装的刚性特质；工作台台面采用哑光绿色工业台面板材质，支撑腿采用灰色铸铁材质，各运动部件的接触面做轻微金属光泽处理，还原机械加工设备的真实质感。设计思路围绕“同一时间完成摩托车框架上下部轴承座加工”的核心需求，采用双动力头对称布局，省去工件二次装夹的定位误差，中部定位夹具可快速完成摩托车框架的装夹定位，两侧动力头同步进给完成轴承座的加工工序，大幅提升加工效率与位置精度，模型完整呈现了设备的各部件装配关系、工位布局与工作原理，可作为专用加工设备设计、工装方案验证的参考三维模型。
