海蒂诗家具连接用捻线紧固连接件结构

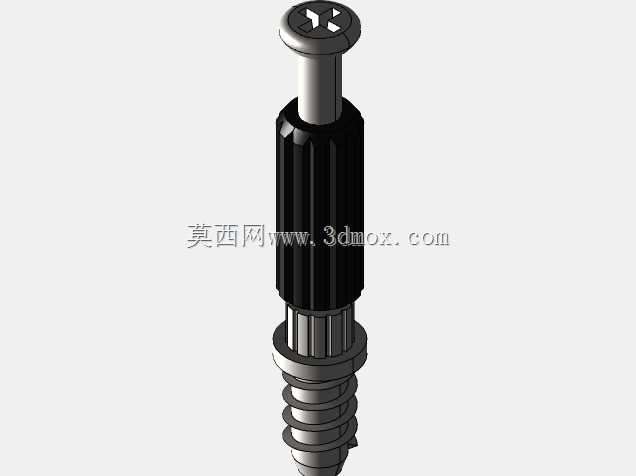

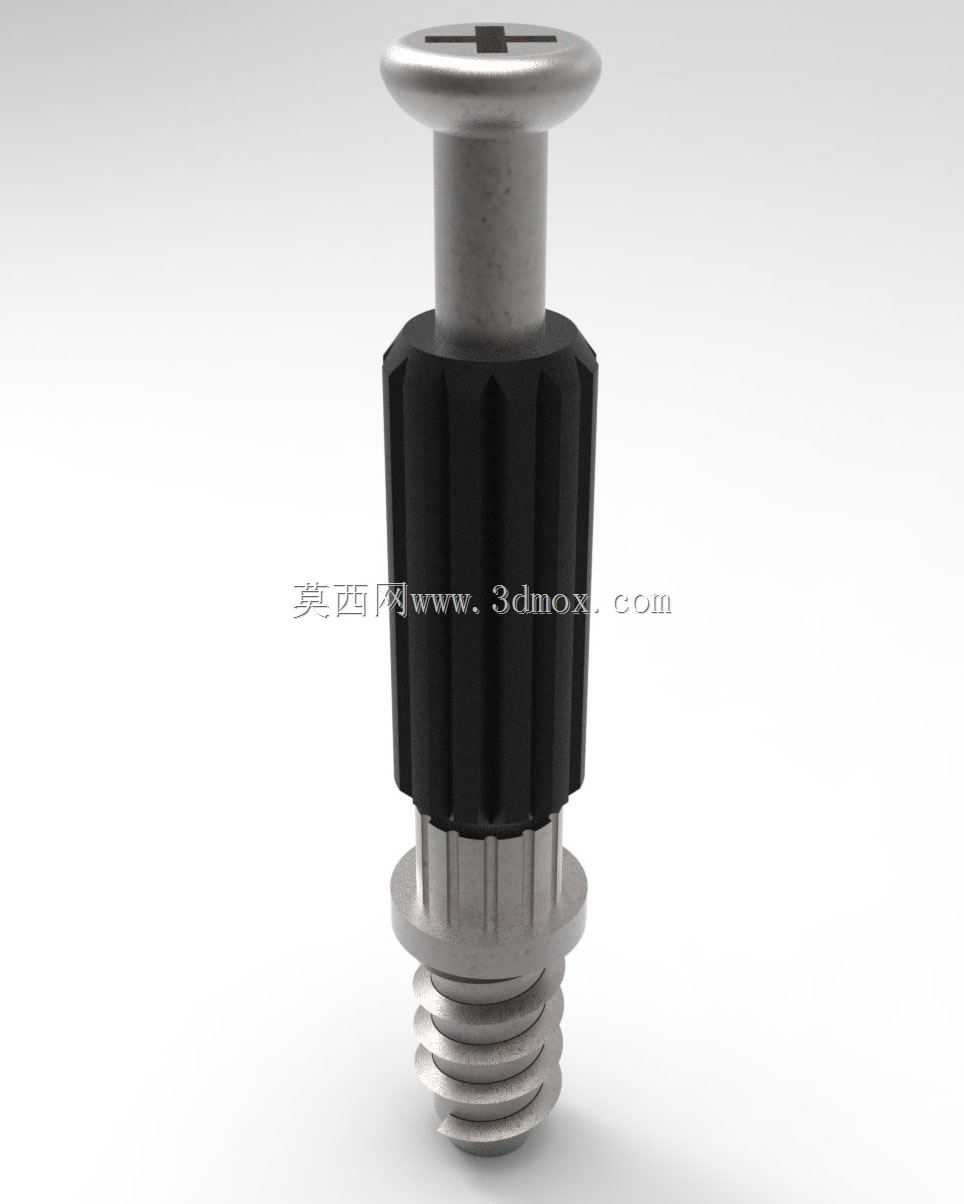

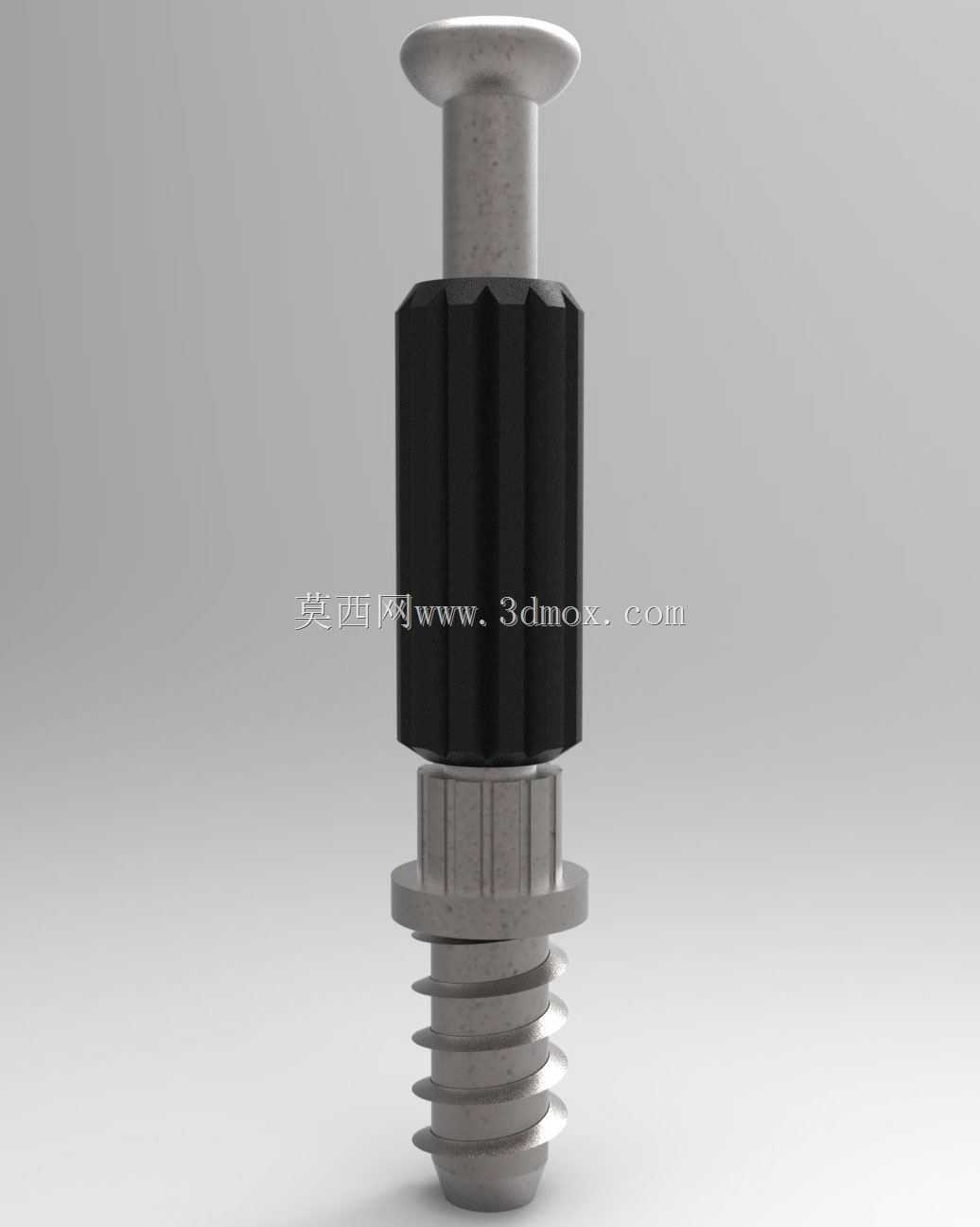

这款连接件多用于板式家具的板件拼接工位，是定制家具拆装结构里的核心受力小件，日常在衣柜、橱柜、办公板式家具的隐形连接场景中大量使用，替代传统的明装螺丝结构，能保证家具外表面无外露连接件，提升成品外观的整洁度。从结构设计来看，该件采用分段式功能分区设计，顶部的沉头铆接端用于和预埋的塑料涨塞配合，安装时压入板材预钻孔后不会突出板面，避免影响后续板材的贴合安装；中间的多棱防滑段采用直纹滚花结构，压入预埋孔后能和周边的塑料或木质基材形成咬合，防止连接件受拉时出现跟转、脱出的问题；下部的自攻螺纹段采用小螺距三角牙设计，拧入对应板材的预钻孔时不需要预先攻丝，能直接在木质或密度板基材内形成啮合螺纹，降低现场安装的工序复杂度。设计阶段需要严格控制各段的同轴度公差，顶部柱体和中间防滑段、下部螺纹段的同轴度误差需要控制在0.1mm以内，否则安装时会出现孔位偏斜、板件拼接缝隙不均的问题。安装边界方面，该连接件适配的板材预钻孔直径需要和中间防滑段的外径做过盈配合，过盈量控制在0.2-0.3mm，既能保证压入后的防滑效果，又不会因为过盈量太大导致板材开裂；下部螺纹段的拧入深度需要达到10mm以上，才能保证足够的拉拔力，满足家具日常使用中的承重、晃动受力要求。实际选型时，需要搭配对应的偏心轮件使用，该连接件的顶部卡入偏心轮的卡槽后，转动偏心轮即可实现两块板件的拉紧锁合，整个安装过程不需要复杂工具，普通用户按照说明书即可完成拆装，适配现在平板化包装、上门组装的家具生产销售模式。结构建模时需要重点还原各段的过渡圆角，尤其是螺纹段和防滑段之间的法兰限位结构，这个法兰面是安装时的轴向定位面，抵靠在板材孔位的台阶面上，能控制连接件的拧入深度，避免安装过深顶穿板材、或者安装过浅导致连接松动。日常使用中，该连接件能承受垂直于板面方向1500N以上的拉拔力，完全满足常规板式家具的承重连接需求，同时因为采用了分段式的受力设计，长期使用后不容易出现松动滑牙的问题，比普通的自攻螺丝连接结构的重复拆装性能更好，支持多次拆装而不损失连接强度，适合需要反复拆装搬迁的办公家具、民用板式家具使用场景。
