工业用微型燃油燃烧器结构设计

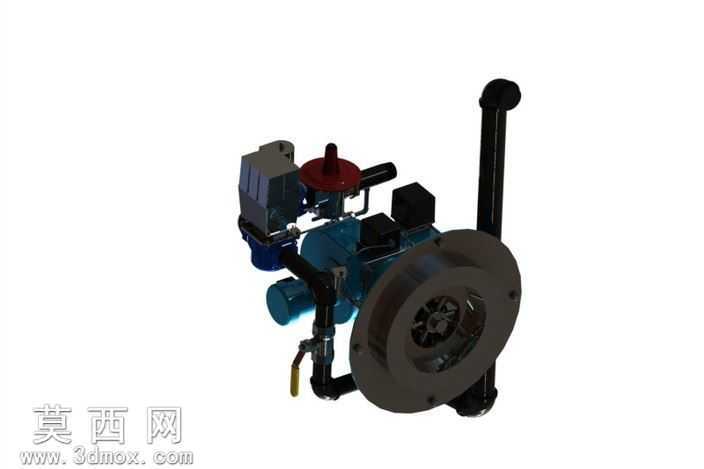

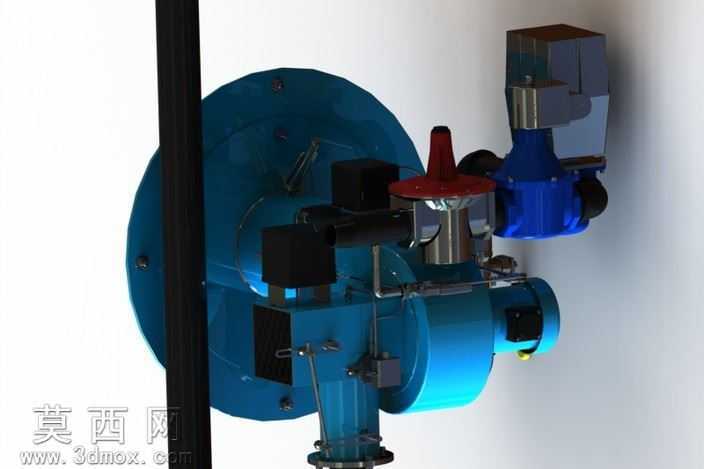

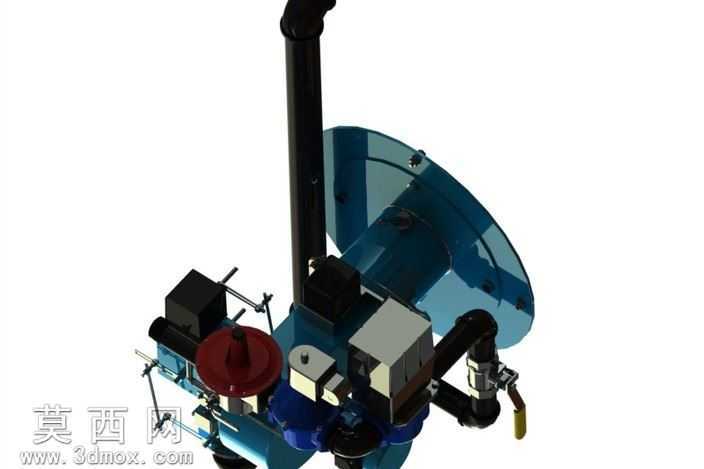

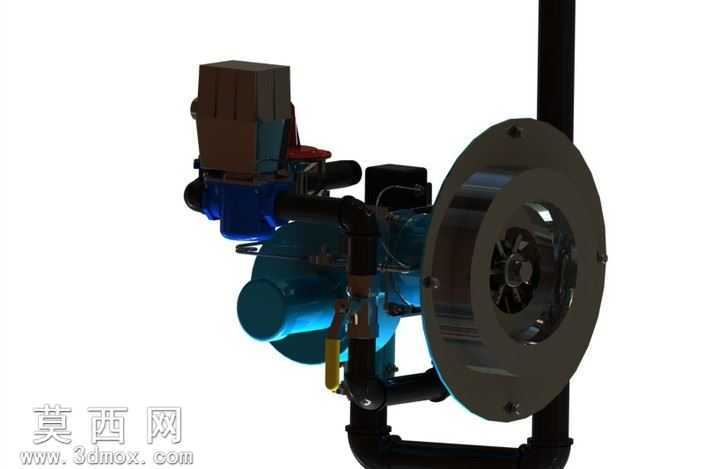

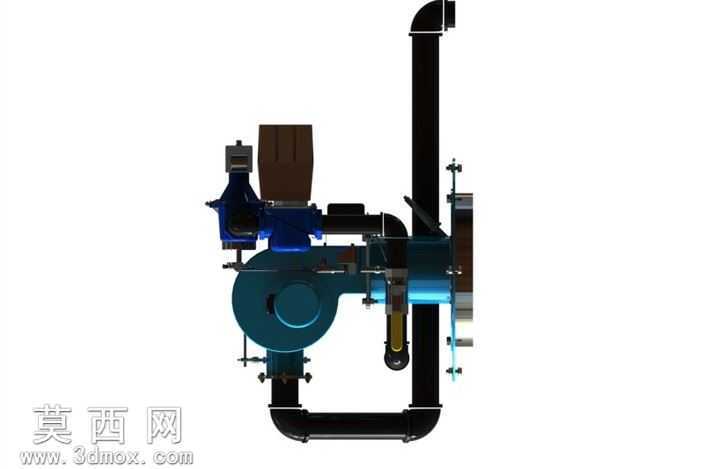

本微型燃烧器三维模型采用参数化建模方式完成整体结构搭建，建模过程中严格遵循小型燃烧设备的实际装配逻辑，对各功能模块进行独立建模后完成总装约束，确保各部件的装配公差符合机械设计规范。模型完整还原了燃烧器的核心功能结构，包含燃料供给管路、送风风道、燃烧头组件、调节控制模块、连接法兰等全部结构细节，管路部分采用弯管特征建模还原实际走线路径，对管路上的阀门、接头、固定支架都做了精细化建模，还原了紧固件的安装位置与连接方式。材质渲染阶段，针对不同部件的实际材质做了区分设置：主体风机壳体采用铸钢哑光金属材质，还原铸件表面的细微颗粒质感；燃料管路采用黑色防锈漆金属材质，表现漆面的均匀哑光效果；燃烧头连接部位采用耐高温不锈钢材质，呈现金属抛光后的冷调光泽；调节手柄部位采用酚醛树脂材质，还原非金属部件的磨砂质感；密封垫片采用橡胶材质，表现软质材料的哑光弹性质感。结构设计上，该微型燃烧器采用一体化集成布局，将风机、燃料泵、控制阀体整合在紧凑的安装底座上，大幅缩小设备整体体积，适配小型加热设备的安装需求；送风风道采用渐扩式流道设计，优化空气与燃料的混合路径，提升燃烧充分性；燃料供给管路设置多级调节阀门，可根据工况需求灵活调整燃料供给量，适配不同功率输出要求；燃烧头部位设置稳焰结构，可在小功率输出状态下维持火焰稳定，避免熄火问题；设备侧面设置标准化连接法兰，可快速对接各类加热腔体，降低现场安装的适配难度。建模过程中对所有运动部件做了运动干涉检查，确保调节机构的活动行程内无结构碰撞，各连接部位的密封结构都做了细节还原，可直接用于小型加热设备的方案选型、结构教学以及装配模拟演示。
