适配新型注塑模具的塑料注射机喷嘴结构

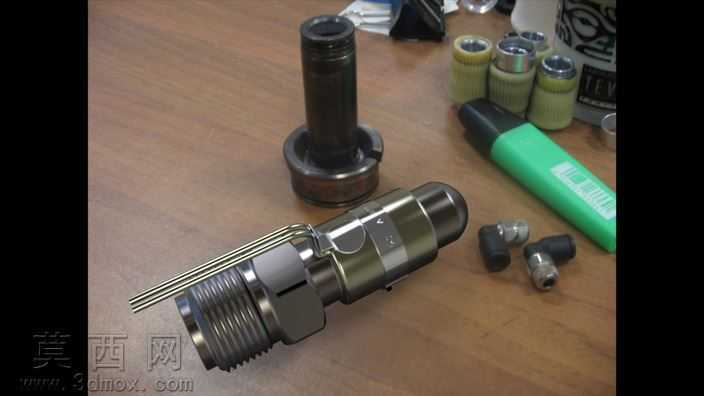

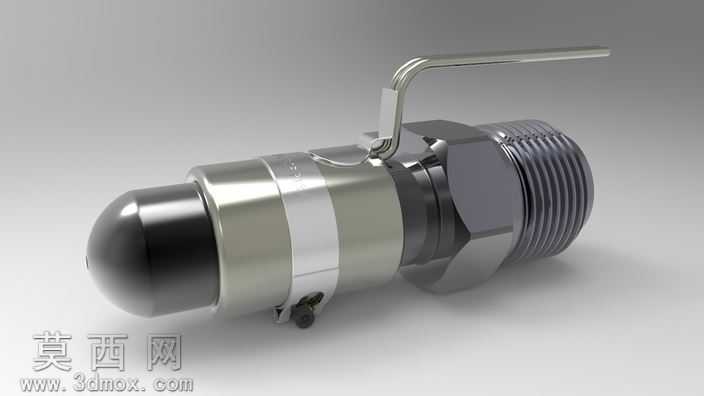

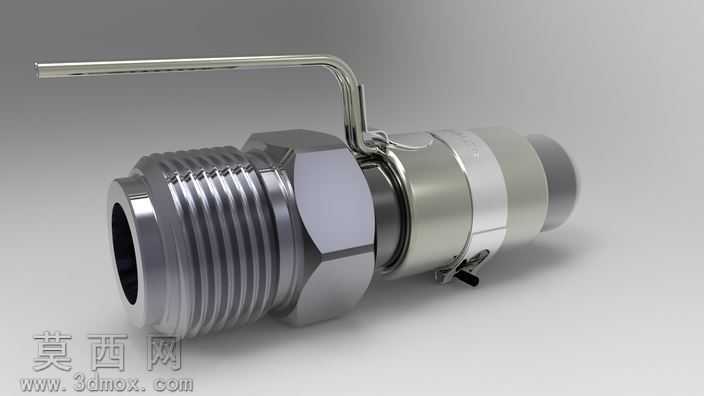

本作品为适配新型注塑模具的塑料注射机喷嘴三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工装配逻辑，对喷嘴的每一处结构尺寸都做了精准约束，确保模型可直接导出工程图用于生产加工参考。渲染阶段采用KeyShot完成写实级效果呈现，针对不同部件的材质特性做了精细化的材质贴图与参数调整：喷嘴前端的球形出料头采用发黑处理的高强度合金钢材质，设置了低粗糙度的哑光金属质感，还原热处理后的表面状态；中部的加热套组件分别赋予了抛光不锈钢、磨砂铝合金两种不同的金属材质，通过调整金属度、反射率参数区分不同加工工艺带来的表面差异；尾部的外螺纹连接段做了车削纹理的细节处理，搭配侧面的手动扳杆做了拉丝金属的材质表现，扳杆与主体连接的销轴、锁紧卡扣等小零件也单独做了材质区分，避免整体渲染效果出现质感同质化。结构设计上，这款喷嘴针对传统注塑喷嘴容易出现的熔料冷结、流涎问题做了优化：内置的加热环结构紧贴熔料流道外壁，可在注射过程中维持流道内塑料熔体的稳定温度，避免熔体在喷嘴处冷却结块造成堵料；侧面的扳动锁紧结构可在注射保压完成后快速截断流道，减少熔体余料的流涎现象，同时也方便喷嘴的快速拆卸清理；尾部的标准外螺纹接口可适配多数常规规格的注塑机料筒前端，前端的球形喷嘴头可与模具浇口套实现紧密贴合，减少注射过程中的溢料风险。设计思路围绕注塑生产的实际痛点展开，在保证喷嘴结构强度满足高压注射要求的前提下，尽可能缩小喷嘴整体的体积，减少流道内的余料存量，同时将加热组件集成在喷嘴本体上，无需额外加装外置加热装置，降低喷嘴的改装成本，整体结构的拆装逻辑简单，日常生产中的清理、维护操作都可快速完成，适配不同类型的热塑性塑料注射加工需求，模型的所有配合面都做了公差预留的参数化设置，可根据实际生产的加工精度要求快速调整配合尺寸，具备较高的实际生产参考价值。
