小型窄边合页式金属门铰链结构设计

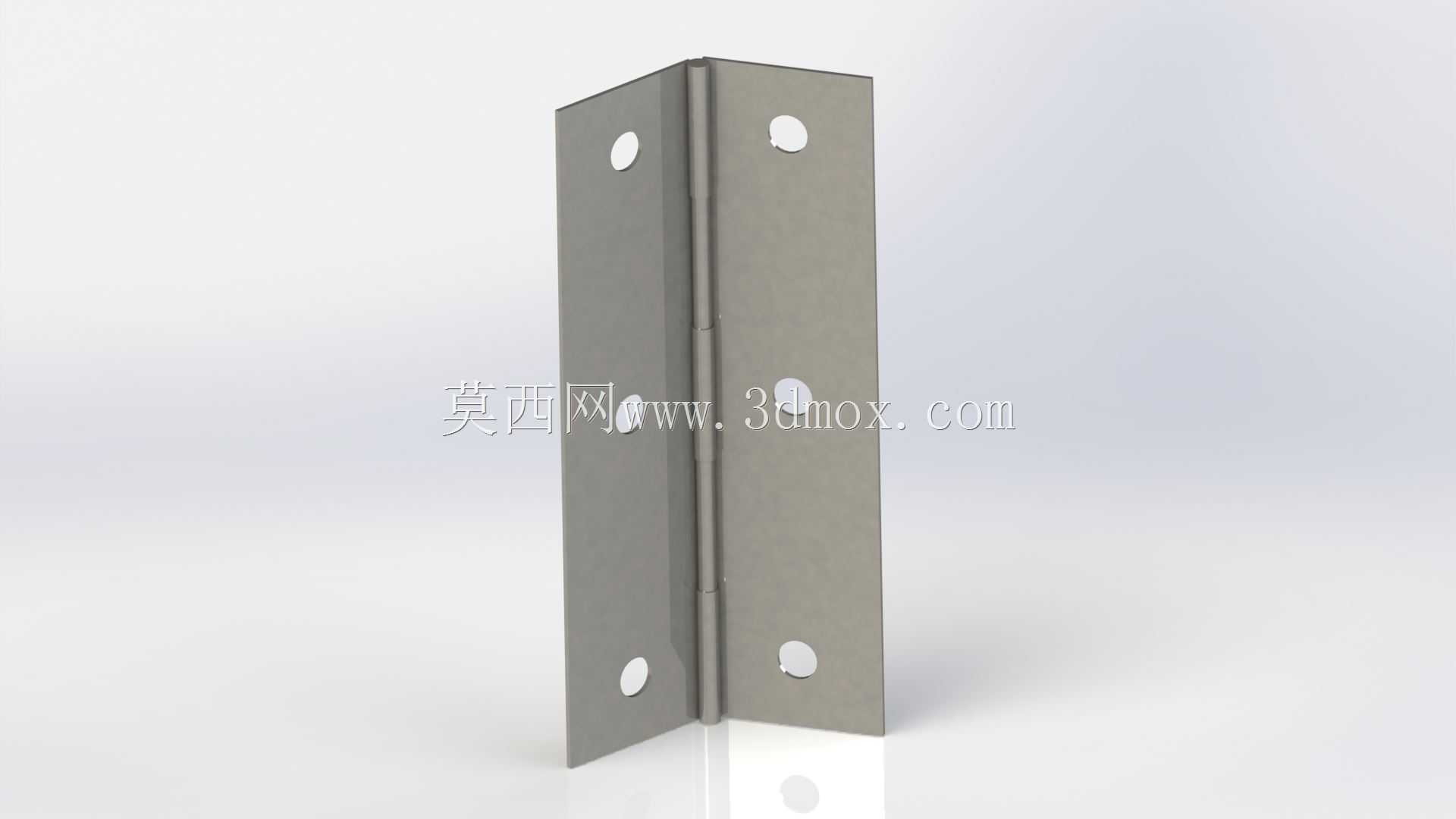

这款窄幅合页结构主要适配小尺寸柜门、设备检修小门、仪表箱侧门这类安装空间受限的铰接场景，在电气控制柜、小型设备外壳、嵌入式柜体的装配场景中应用十分广泛，区别于常规标准合页，它的单页片宽度更窄，能够适配边框宽度不足20mm的窄边门体安装需求，不会出现合页超出门框边框外露的问题。从结构设计来看，两个页片采用等厚冷轧钢板冲压成型，中间通过卷制的筒状铰轴套配合穿轴实现转动，转动间隙控制在0.1mm以内，既保证开合过程无卡滞，也避免页片晃动带来的门体错位问题。每个页片上预留了三个沉头安装孔，孔位沿页片长度方向均匀排布，沉头深度适配常用的M4沉头螺丝，安装后螺丝头完全没入页片平面，不会突出表面刮蹭门体或周边构件。安装边界方面，这款合页的总展开宽度适配1.5-2mm厚度的金属门板，铰轴中心到页片安装面的距离仅8mm，门体开合时的转动半径极小，开门后门边与门框的间隙可以控制在2mm以内，不会占用柜体周边的额外操作空间，尤其适合密集排布的多柜组安装场景，相邻柜体之间不会因为合页转动产生干涉。设计过程中特意将页片的边缘做了R0.5的圆角处理，避免安装和使用过程中锐边割手，同时卷制的铰轴套两端做了收边处理，防止穿轴在长期开合过程中窜出脱落，不需要额外加装轴端挡圈，减少装配工序。实际使用中，这款铰链可以承受单扇重量不超过5kg的门体，开合寿命可达万次以上，能够满足常规工业柜体、小型箱门的日常开合需求，在做三维装配时，可以直接将合页的安装孔与门板、门框上的预冲孔对齐约束，转动副设置在铰轴中心位置，即可模拟真实的门体开合运动，验证门体与周边结构的干涉情况，提前排查安装空间不足、开门碰撞等设计问题。
