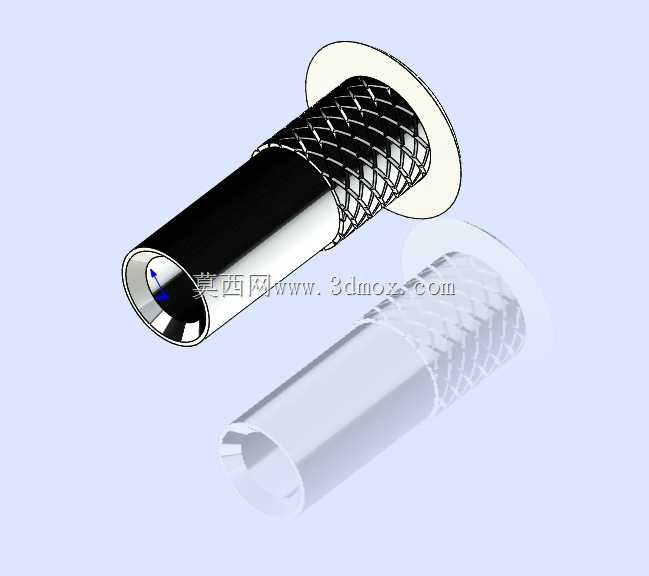

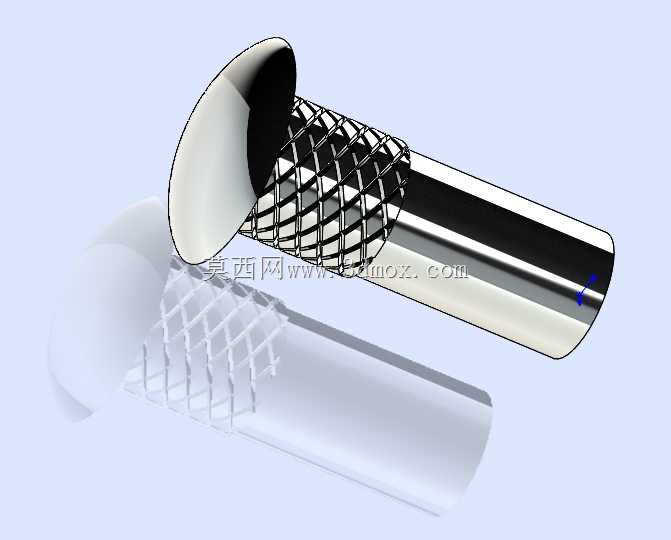

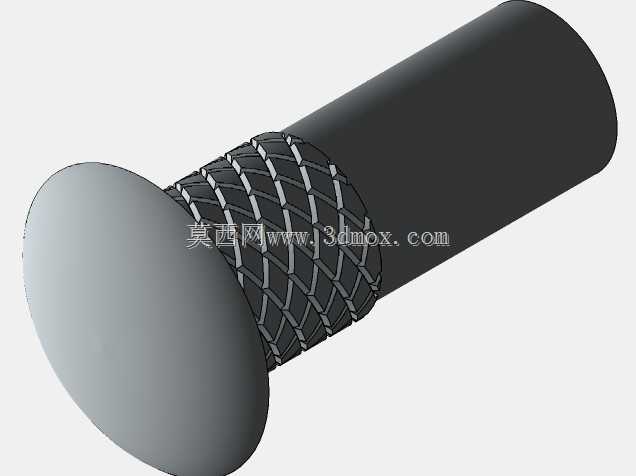

大法兰滚花拉铆螺母紧固连接件结构

这款铆接紧固件主要应用在薄壁钣金、方管型材等无法实现背面攻丝操作的装配场景中，在机箱机柜制造、家电壳体组装、汽车内饰件固定、铝合金框架拼接等领域都有极高的使用频次，尤其适合0.5-3mm厚度的薄壁基材连接，不需要在基材上加工高精度内螺纹，仅需预先冲钻对应尺寸的安装底孔即可完成装配，能有效避免薄壁件攻丝后滑牙、螺纹强度不足的常见问题。从结构设计来看，这款产品采用大直径平法兰头部，装配完成后法兰面完全贴合基材表面，能均匀分散铆接压紧力，不会在软质钣金或者薄铝板表面压出凹陷，同时法兰结构自带一定的防松限位效果，降低长期受振动后螺母松动脱出的风险。柱身靠近法兰的位置设计了菱形网纹滚花结构，在铆接膨胀变形的过程中，滚花纹路会嵌入基材底孔的内壁，形成可靠的周向防滑锁止结构，即使承受反复的扭转力，螺母也不会在安装孔内跟转，完全满足需要反复拆装螺丝的装配需求。柱身主体为光滑圆柱结构，和安装底孔之间采用小间隙配合，装配时可以顺利插入预制孔，不会因为柱身毛刺或者尺寸偏差导致卡滞，盲孔的结构设计可以封闭型材、管材的安装孔端，避免铆接过程中碎屑、水汽进入管材内部，对封闭腔体的内部结构起到防护作用。从安装边界来看，这款规格的铆螺母适配的底孔直径需要控制在对应公差范围内，法兰直径大于底孔直径，能完全覆盖安装孔边缘的毛刺或者冲裁缺口，铆接完成后柱身尾部膨胀形成均匀的鼓包，从基材背面牢牢锁止，整个铆接过程可以通过手动拉铆枪或者气动铆接设备完成，不需要复杂的工装辅助，单人即可快速完成装配作业。设计建模过程中需要重点控制滚花段的长度和位置，确保滚花区域完全处于基材厚度范围内，避免滚花过长导致铆接后法兰面无法贴合基材，同时柱身内径的尺寸公差需要匹配对应规格的螺丝外径，保证螺纹旋合顺畅，尾部的薄壁区域厚度要均匀，确保铆接膨胀时变形一致，不会出现单侧开裂或者膨胀量不足的问题，法兰面和柱身的垂直度公差需要控制在合理范围内，避免装配后螺丝出现偏斜，影响连接的受力均匀性。
