框式搅拌桨结构设计

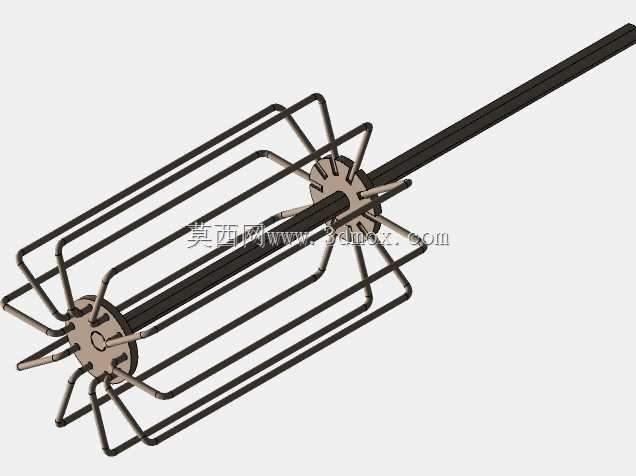

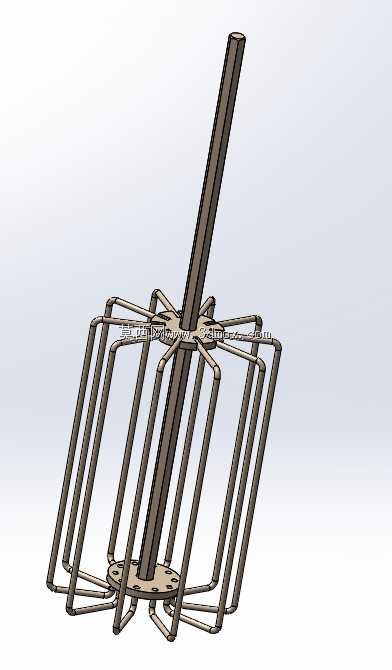

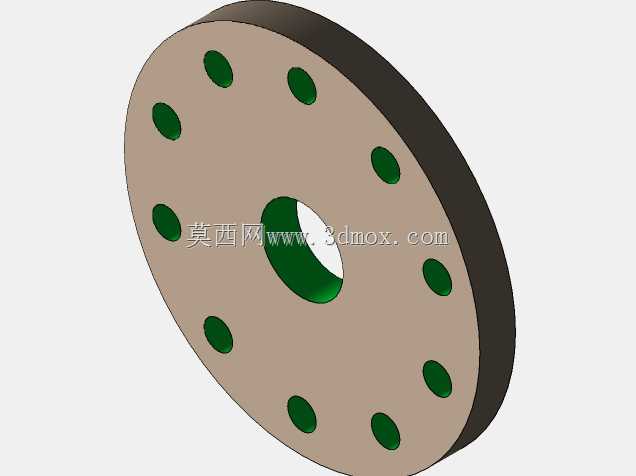

该结构为适配中高粘度流体混合工况的框式搅拌组件，核心应用于涂料调配、食品酱料均质、化工浆料混配等生产场景，针对传统桨叶在高粘度介质中搅拌死角大、轴向循环能力弱的痛点做了针对性结构优化。整体采用中心主轴搭配上下固定法兰盘的承载结构，上下法兰之间通过多组弯折成型的框式筋条连接，筋条沿法兰周向均匀排布，弯折轮廓贴合搅拌容器的内壁弧度，运行时可带动近壁区域介质同步流动，避免高粘度物料贴壁沉积、结焦的问题。设计阶段优先考虑了扭矩传递的均匀性，中心主轴采用实心方钢截面结构，相比圆轴可降低键连接的应力集中风险，与上下法兰的连接位置设置了多组螺栓固定孔，可根据搅拌扭矩等级选择适配的螺栓规格，兼顾不同功率工况的安装需求。框体筋条采用等直径圆钢弯折成型，弯折处做了圆弧过渡处理，既避免直角位置的应力集中，也能减少搅拌过程中对流体的剪切破坏，适配对剪切敏感的物料混合需求。安装边界方面，该搅拌桨的最大回转直径需匹配搅拌容器内径，预留3-5mm的径向间隙，避免运行过程中筋条刮蹭罐壁；主轴上端预留的装夹段长度适配标准减速机输出轴的装夹尺寸，可直接与常用的摆线针轮减速机、齿轮减速电机输出端连接，无需额外定制转接轴。从运行特性来看，该结构的搅拌转速通常控制在20-80rpm区间，低速运行时可形成稳定的周向与轴向复合流场，框体的镂空结构可降低搅拌过程中的运行阻力，相比实心桨叶可降低15%左右的驱动功率损耗，同时上下法兰的镂空设计可引导部分介质沿轴向流动，弥补传统框式桨轴向混合能力不足的缺陷。筋条与法兰的连接位置采用满焊结构，焊接后做表面打磨钝化处理，既保证连接强度，也避免焊缝位置残留物料造成清洁死角，适配食品、医药等有卫生级要求的生产场景。
