带法兰内螺纹衬套结构设计

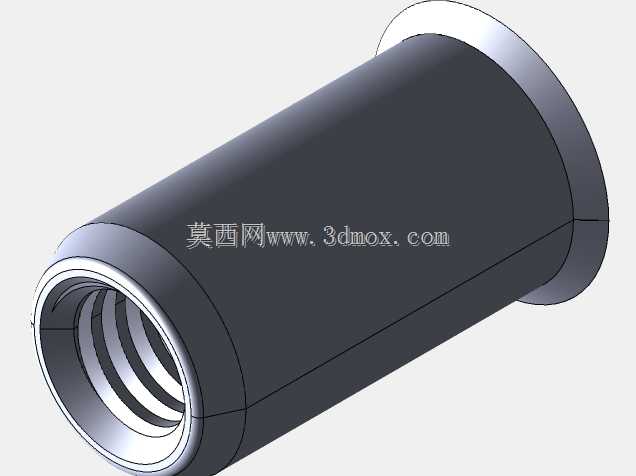

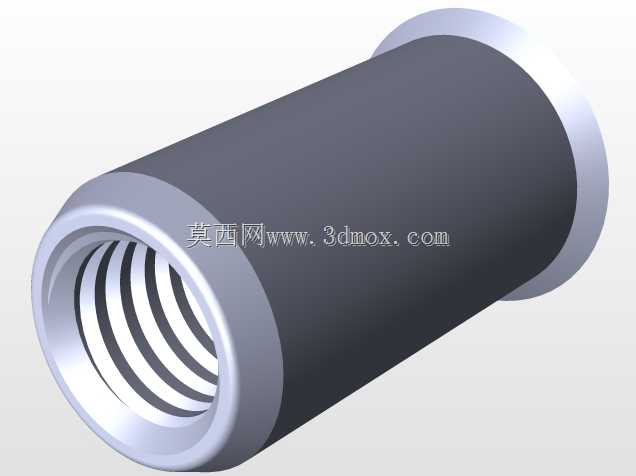

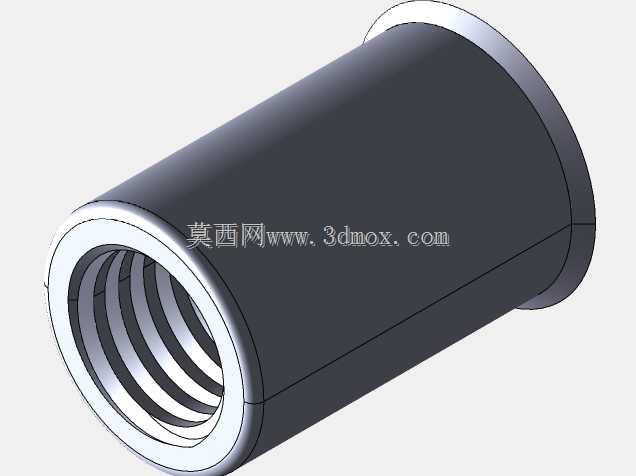

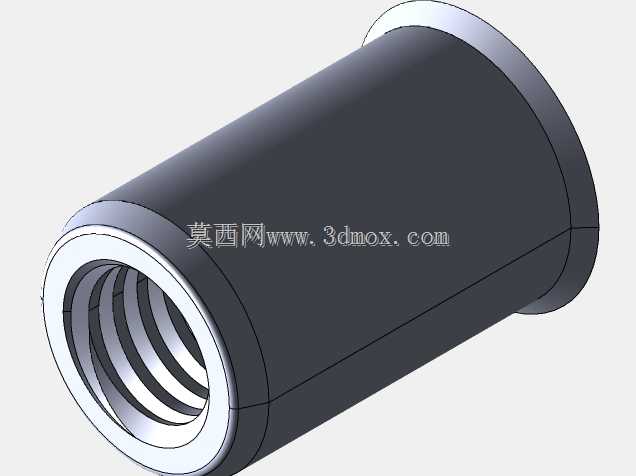

这类带法兰端的内螺纹衬套，在机电设备装配、工装夹具搭建、流体管路接驳场景里的出镜率极高，核心作用是在薄壁基材、脆性材质或者易磨损的安装基座上，构建出强度可靠、可反复拆装的内螺纹连接点位，避免基材直接攻丝带来的滑牙、螺纹磨损、连接强度不足等问题。从结构设计逻辑来看，一端的外翻法兰边是核心的限位结构，安装时法兰端面完全贴合基材安装面，既可以分散螺纹锁紧时的轴向压应力，避免软质基材被压溃，也能起到轴向定位作用，防止衬套在受拉载荷时从安装孔内滑脱。衬套主体的外圆柱面设计为光滑等径结构，适配基材上预先加工的直孔安装位，装配时可根据基材材质选择压装、粘接或者小间隙配合加防松胶的工艺，安装操作门槛低，适配不同批量的装配需求。内部的连续内螺纹采用标准牙型设计，可直接适配对应规格的外螺纹紧固件，不需要额外加工转接结构，螺纹段贯穿衬套主体大部分长度，保证足够的螺纹啮合圈数，即使承受一定的交变拉压载荷，也能维持稳定的连接可靠性。从安装边界来看，设计时需要提前确认基材安装孔的孔径公差，保证衬套压入后不会出现过松转动或者过盈量太大导致衬套变形的问题；法兰端的外径比主体外径大出一定尺寸，对应的安装面需要加工出平整的贴合区域，避免法兰悬空导致锁紧时衬套倾斜，影响螺纹同轴度。衬套的整体长度需要匹配基材的安装厚度，保证螺纹啮合长度满足载荷要求的同时，不会因为伸出过长干涉周边其他零部件的装配空间。在实际选型应用中，这类衬套常被用在铝合金型材框架搭建、塑料壳体的螺纹连接点位修复、薄钢板设备外壳的紧固件安装、液压阀块的辅助连接位补强等场景，相比直接在基材上攻丝，连接寿命能提升数倍，尤其是需要反复拆装维护的点位，能大幅降低基材螺纹损坏带来的维修成本。建模过程中需要重点保证内螺纹与外圆柱面、法兰端面的同轴度公差，避免装配后出现螺纹偏斜，导致紧固件锁紧卡滞或者连接应力集中；法兰与主体衔接的位置做了微小的圆角过渡，减少应力集中点，提升衬套承受冲击载荷时的结构强度，避免长期受载后衔接位置出现断裂失效。
