多规格隐藏式金属抽屉拉手设计方案

在工业机柜、实验室设备柜、车间工具存储柜以及商用办公家具的结构设计环节，柜门与抽屉的启闭配件选型，直接影响整套设备的操作体验与外观一致性，这类隐藏式金属拉手就是针对窄边安装场景开发的配套构件。不同于外露式大尺寸拉手，该系列拉手采用圆钢弯制成型的U型结构，安装后突出柜体表面的高度极低，不会在人员通行、设备转运过程中发生勾挂，尤其适合通道狭窄的车间工位、密集排布的服务器机柜、需要频繁推拉转运的工具抽屉使用场景。

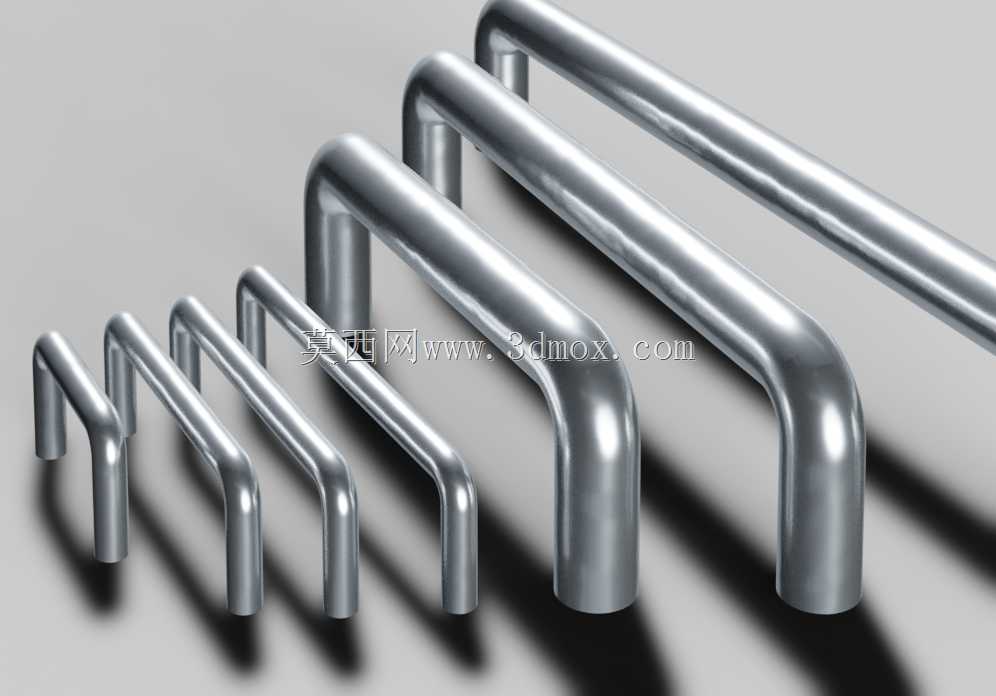

设计阶段首先划定了安装孔距的覆盖范围，从52mm到300mm共设置7个常规规格，匹配不同承重等级、不同宽度的抽屉与柜门需求：小尺寸规格适配宽度100mm以内的小型工具抽屉、电控箱小舱门，大尺寸规格可适配宽度300mm以上的重型工具柜抽屉、大型设备检修门，单支拉手可承受的垂直拉拽力匹配对应规格抽屉的满载承重，不会出现长期使用后变形、松脱的问题。拉手的安装端加工有标准安装螺纹，螺纹规格覆盖M4到M8区间，对应不同规格的安装固定强度需求，安装时仅需在柜门或抽屉面板上加工对应位置的沉头安装孔，从面板背面拧入固定螺丝即可完成装配，不需要在面板正面做额外的开槽处理，能保证柜体面板的正面完整性，降低面板加工的工序复杂度。

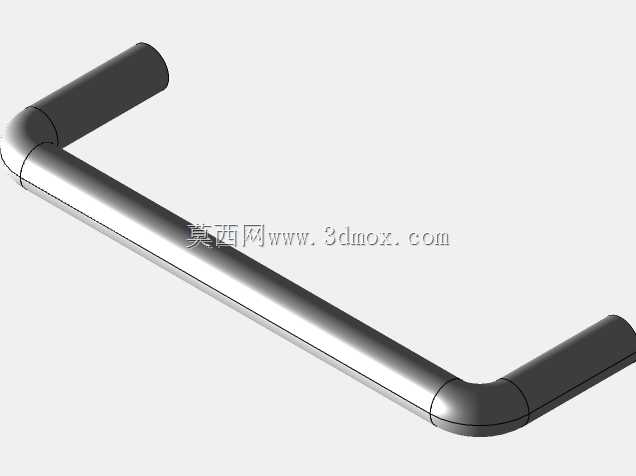

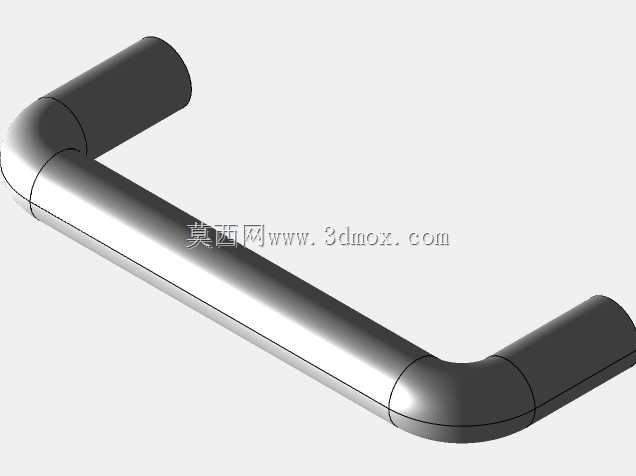

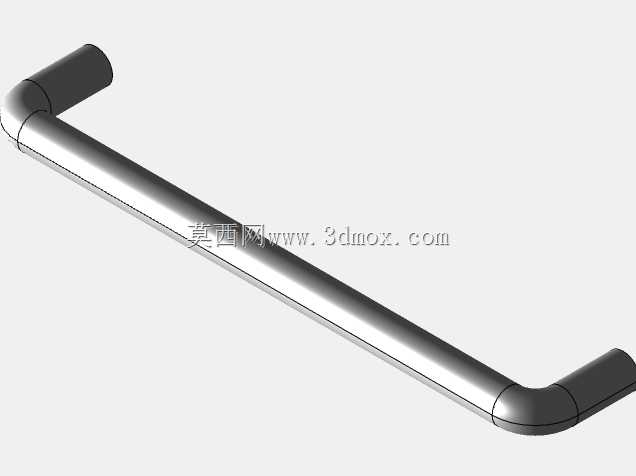

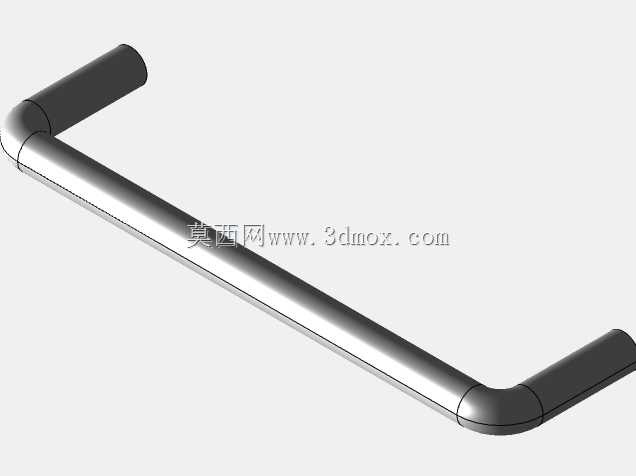

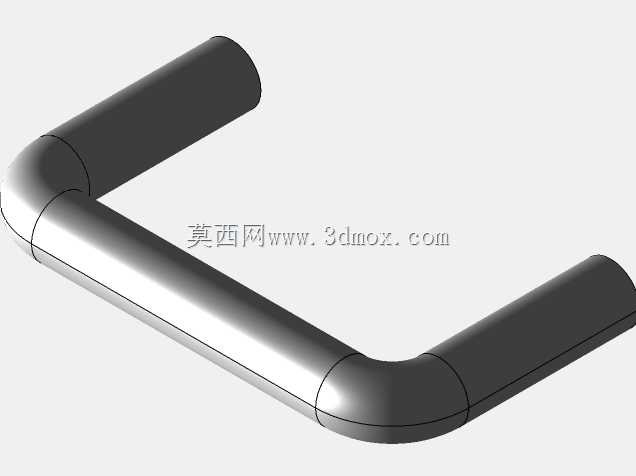

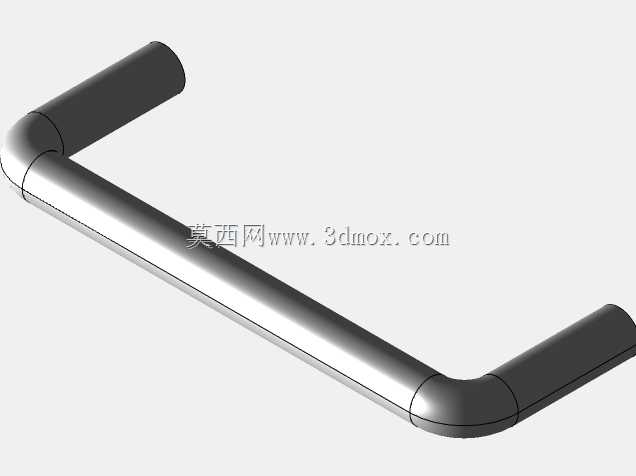

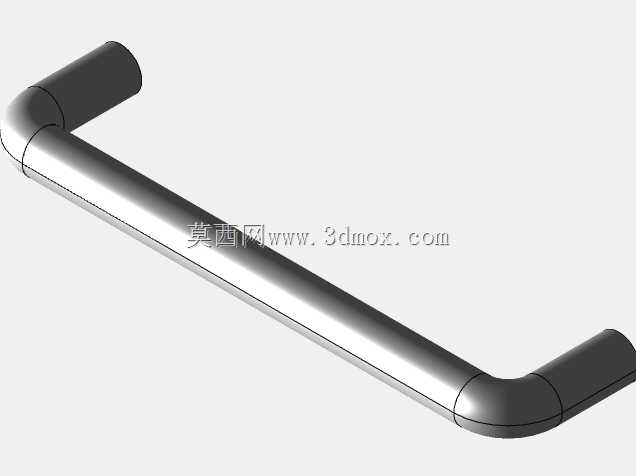

从外形设计来看，拉手的弯折处采用大圆弧过渡，没有尖锐棱角，操作人员启闭抽屉时握持手感顺滑，即使戴劳保手套操作也不会出现硌手、勾挂手套纤维的问题；表面采用金属抛光处理，具备基础的防锈耐脏能力，在车间多油污、多粉尘的环境下，仅需简单擦拭即可保持表面整洁，不会残留难以清理的卫生死角。在三维建模过程中，每一个规格的拉手都严格匹配实际安装边界，安装端的螺纹深度、弯管的曲率半径、握持段的有效长度都按照实际加工参数还原，结构设计人员在做柜体整体装配时，可以直接调用对应规格的模型完成装配校验，提前核对拉手与柜体内部构件的间隙，避免出现安装后拉手与内部抽屉导轨、存储物料发生干涉的问题；同时也能根据拉手的突出尺寸，核算密集排布柜体之间的最小安全通道宽度，避免相邻柜体拉手互相碰撞。这类拉手除了工业场景使用，也可适配商用钢制家具、实验室防腐柜等场景的配套需求，不同规格的统一外观风格，能保证多尺寸柜体搭配时的视觉一致性，不需要为不同宽度的柜门选配不同风格的拉手，简化配件采购与装配的物料管理流程。
