木质框架摆杆式桌面旋转摆件结构设计

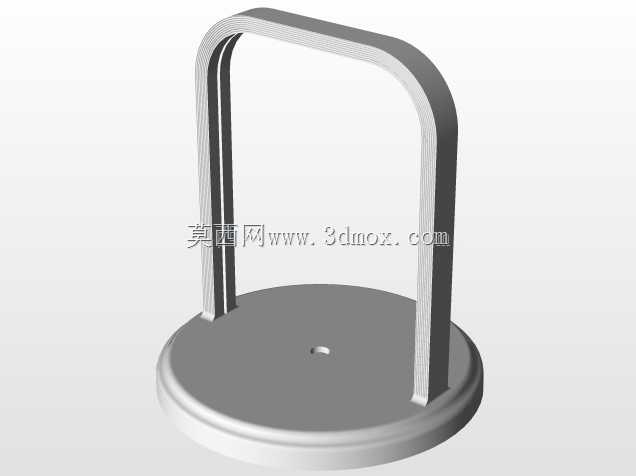

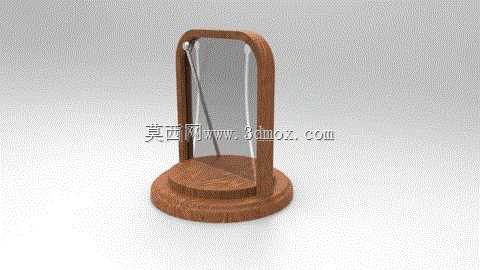

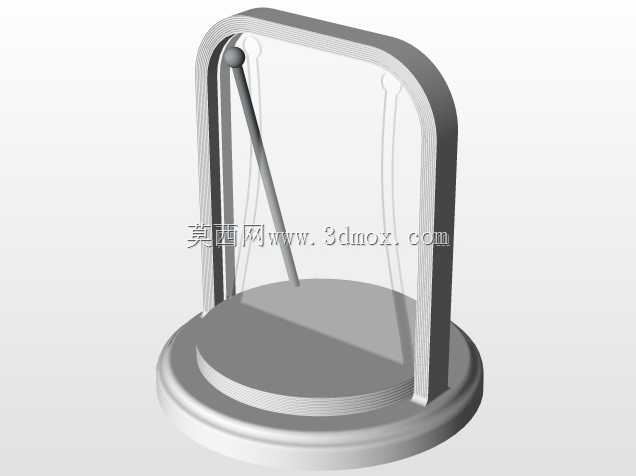

这款摆杆式旋转摆件的结构设计，最初是面向桌面休闲文创产品的落地需求展开，核心是通过极简的机械结构实现无额外动力下的往复摆动视觉效果，适配办公桌面、家居展陈等多类场景的摆放需求。整体结构采用一体化木质框架作为承载主体，底座设计为双层阶梯式圆形结构，下层直径控制在120mm范围内，上层承托面直径90mm，整体摆放占用桌面边界不超过130mm见方，高度控制在180mm，不会遮挡桌面显示器、文件架等常规办公物品，适配多数桌面的空间预留尺寸。框架部分采用U型一体式铣削成型结构，两侧竖梁与顶部圆弧过渡段无拼接缝隙，既保证结构刚性，也避免拼接缝隙带来的夹手风险，竖梁内侧预留直径2mm的安装孔位，用于固定摆杆的上端铰接支点，铰接点采用间隙配合设计，摆杆摆动过程中无卡滞、无轴向窜动，摆杆下端配置配重块，配重重心与铰接点的垂直距离控制在140mm，保证摆动过程中重心始终处于合理区间，单次触发后可维持较长时间的往复旋转摆动。设计过程中优先考虑木质材料的加工特性，所有棱边均做R2圆角处理，避免尖锐边角造成磕碰损伤，底座底部预留3mm深度的防滑垫安装槽，可粘贴直径10mm的硅胶防滑垫，摆放时不会随摆杆的往复动作出现滑移，也不会刮伤桌面漆面。从功能实现逻辑来看，这款摆件无需外接电源，仅需手动拨动摆杆至初始角度即可触发往复旋转动作，摆动过程中框架与摆杆无硬接触碰撞，运行噪音低于30分贝，不会干扰办公环境的安静氛围。结构建模阶段针对铰接点的配合公差做了反复校核，木质构件的铰接孔位公差控制在H7级别，配套的金属铰接轴采用g6公差配合，既保证转动顺滑，也不会出现长期使用后的孔位磨损松旷问题。整体结构无复杂可拆卸零部件，日常清洁仅需擦拭表面即可，无需额外维护，适配文创产品、休闲桌面玩具的量产加工需求，木质构件可采用CNC铣削一次成型，加工工序少，量产良率易控制，也可根据不同的装修风格更换木材材质，适配胡桃木、榉木、枫木等多种木料的加工特性，无需大幅调整结构参数。
