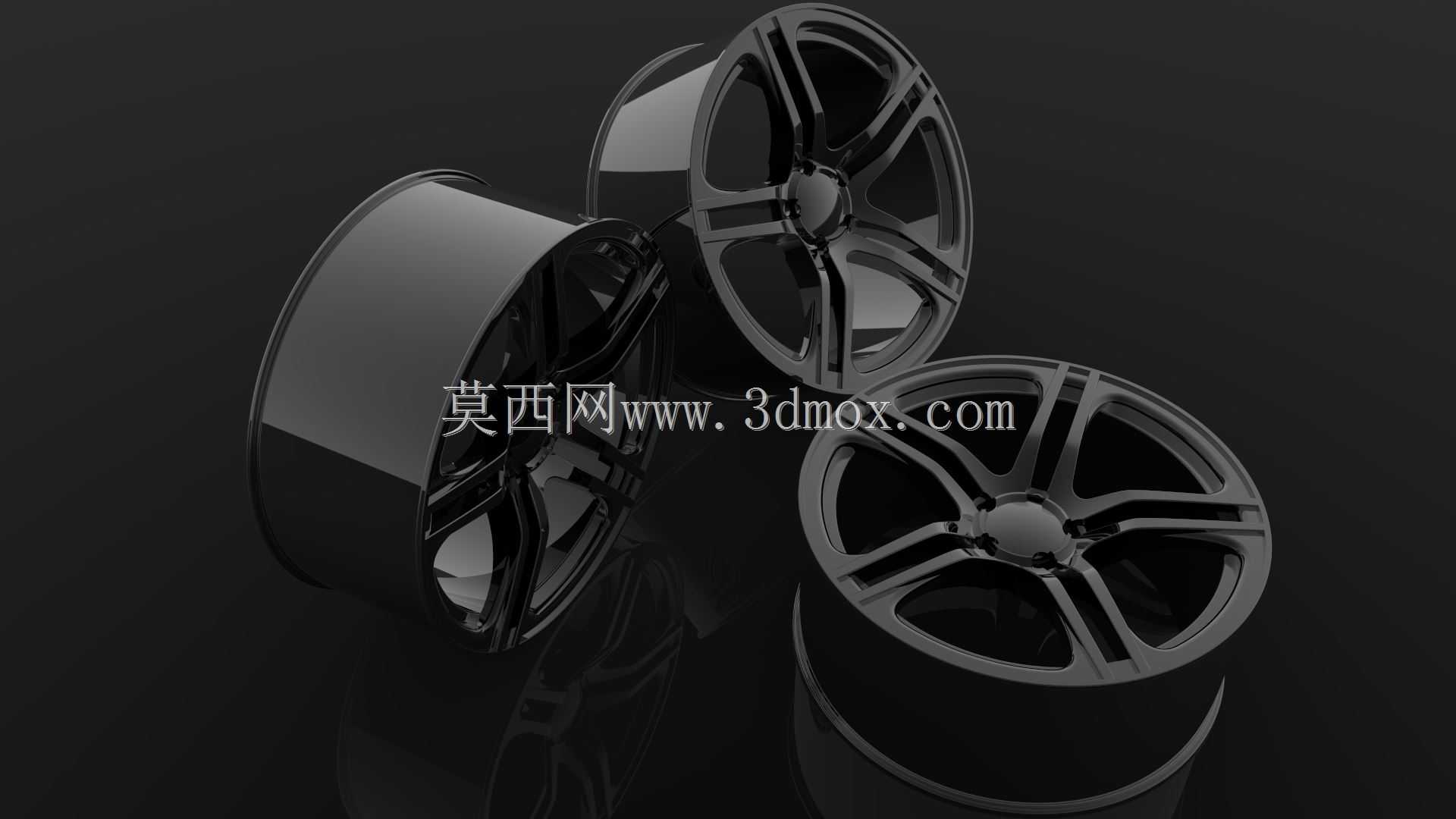

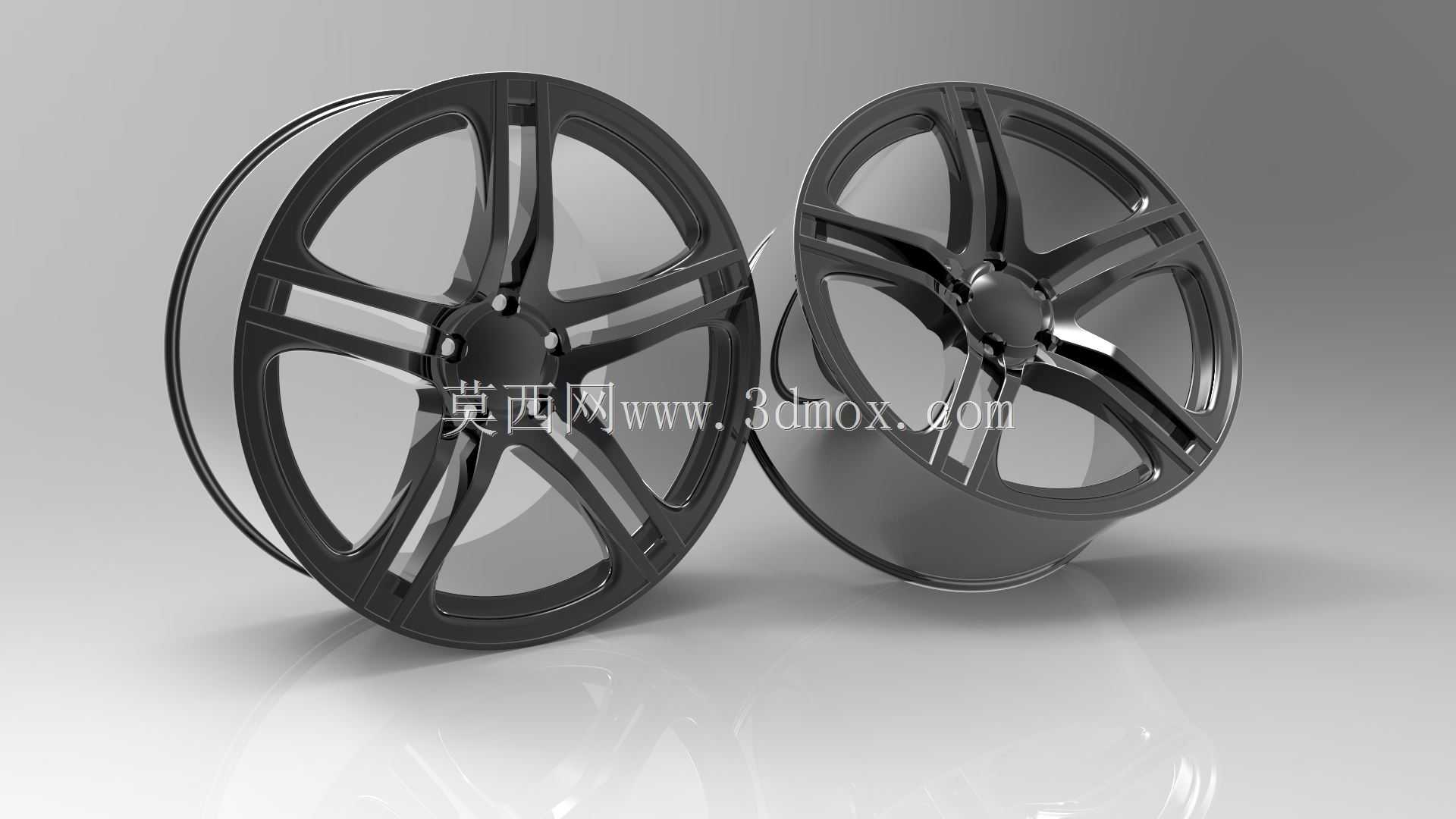

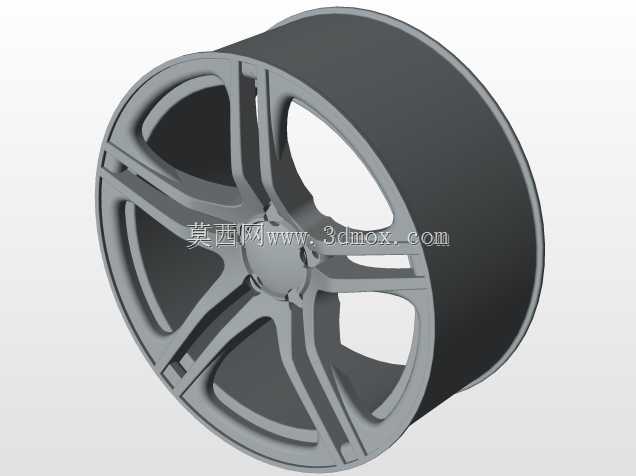

五辐式乘用车铝合金轮毂结构设计

　　这款轮毂采用主流的五辐开式结构设计，在乘用车行走系统中承担承载车身、传递扭矩、配合轮胎缓冲路面冲击的核心作用，适配多数紧凑型家用轿车的改装与原厂替换场景。从安装边界来看，设计阶段严格匹配乘用车常用的PCD螺栓孔分布参数，中心孔预留了适配不同车型轴头的加工余量，轮辋宽度对应常规民用轮胎的适配区间，ET偏距设置兼顾了轮距稳定性与翼子板避让需求，安装后不会出现转向蹭擦翼子板内衬、制动卡钳干涉轮辐内壁的问题。设计过程中优先考虑了轮辐的载荷分布特性，五根辐条采用等宽变截面的过渡造型，从中心安装盘位置向轮辋方向逐渐延展收窄，既保证了径向承载时的应力均匀传递，也在辐条背面预留了足够的通风间隙，能够为制动盘、制动卡钳提供充足的散热风道，

　　长距离连续制动时可有效降低制动系统热衰减风险。轮辋部分采用深槽式结构设计，胎圈座位置设置了标准的凸峰结构，能够保证轮胎充气后与轮辋紧密贴合，高速行驶时不会出现轮胎脱圈的风险，轮缘位置做了圆弧过渡强化处理，应对路面坑洼冲击时可降低轮缘变形的概率。从实际使用场景出发，该结构的开式辐条设计也降低了日常清洗的难度，辐条之间的大间隙可以直接冲除刹车粉尘与路面泥沙，不会出现封闭轮毂容易积灰难以清理的问题。建模过程中对辐条与安装盘的连接位置做了圆角过渡处理，避免应力集中导致的疲劳断裂问题，安装盘的螺栓孔位置做了沉台设计，螺栓紧固后端面贴合度更高，长期行驶不会出现螺栓松动的隐患。整体结构在保证结构强度满足乘用车满载承载要求的前提下，通过辐条的镂空设计控制了整体重量，降低了簧下质量，对提升车辆操控响应性、降低悬挂系统负载有实际帮助。
