重载定向红色齿面工业脚轮结构设计

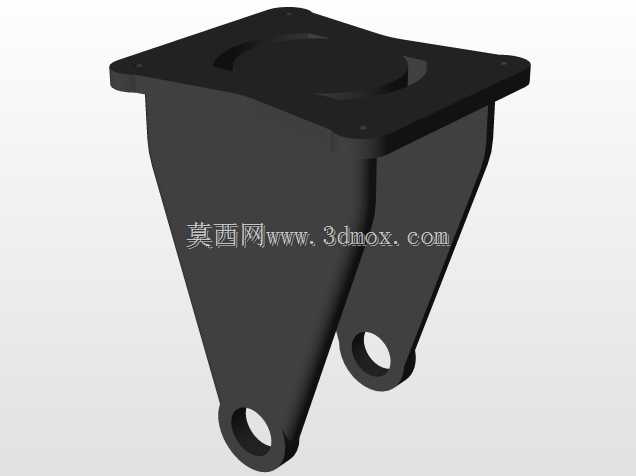

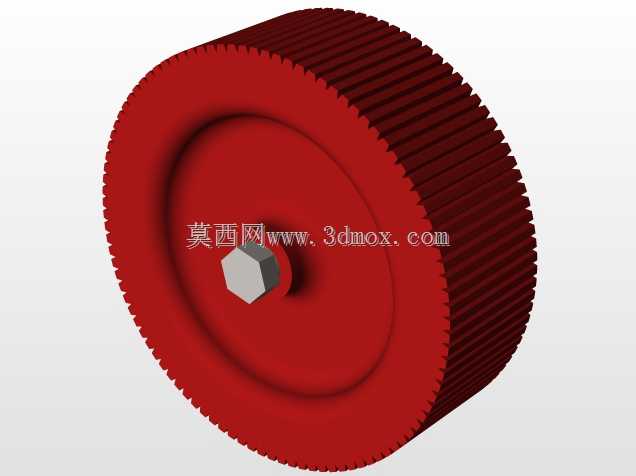

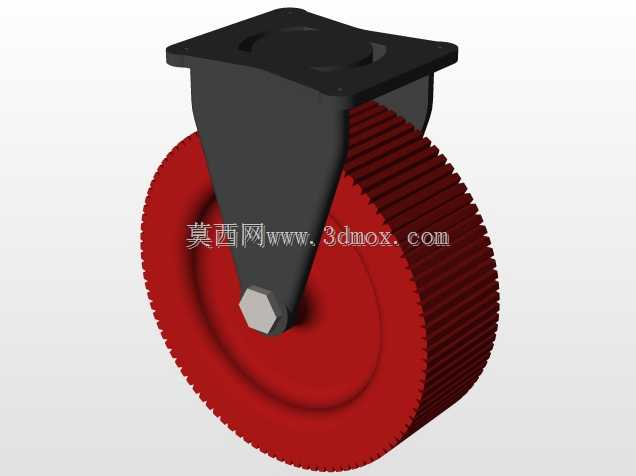

这款定向脚轮的设计，首先围绕车间重载转运场景的实际痛点展开，日常生产里，重型工装货架、中型设备机台、物料周转台车的短距离移位，经常遇到地面有铁屑、微小焊渣、地坪轻微不平整的情况，普通光面脚轮容易打滑、被杂物卡滞，这款齿面轮缘的设计就是针对性解决这类问题。轮体采用高耐磨硬质复合材质，红色轮面的齿状凸起不是装饰结构，每道齿的棱边都做了0.5mm的圆角过渡，既可以在压过车间地面的细小杂物时，通过齿间空隙排开异物，避免轮面被硬物硌出凹坑，也能在环氧地坪、水泥地面上增加接触摩擦力，推行时不会出现侧滑偏移，尤其是在带轻微坡度的车间通道上移动时，制动后的驻停稳定性比光面脚轮提升不少。安装支架采用加厚钢板冲压成型的定向结构，顶部的方形安装板预留了四个标准螺栓安装孔，孔位间距适配市面上绝大多数通用周转设备的底部安装位，安装时不需要额外打孔改孔，直接用配套螺栓紧固即可，支架的折弯角度经过受力校核，在额定负载下不会出现支架变形、轮体偏摆的问题。轮体和支架的连接部位采用一体铆接的销轴结构，销轴端部做了防松止退设计，长期承受交变载荷也不会出现销轴脱出、轮体晃动的情况，轮体中心的轴承位做了同轴度公差控制，转动时没有卡滞、异响，推行阻力小。从安装边界来看，这款脚轮的整体安装高度控制在常规中型脚轮的通用尺寸区间，替换现有设备上的同规格脚轮时，不会出现设备整体高度变化、台面倾斜的问题，支架的侧向宽度也做了收窄设计，不会突出设备底部的安装边框，避免移动时剐蹭通道旁的货架或者墙体。日常使用中，这类定向脚轮通常和同规格的万向带刹脚轮搭配使用，两个定向轮布置在设备推行方向的后侧，两个万向轮布置在前侧，既可以保证长距离直行时的方向稳定性，不会出现走偏蛇形的问题，也能在需要转向时通过前侧万向轮灵活调整方向，适配车间内狭窄通道的转弯需求。轮面的齿形深度经过反复验证，既不会因为齿太深导致推行时颠簸震动，也不会因为齿太浅失去排屑防滑的作用，在有少量切削液、油污的地面上，齿槽还能短暂容纳附着在轮面的油污，避免轮面和地面之间形成油膜导致打滑。支架表面做了黑色喷塑处理，耐车间内的切削液飞溅、潮湿空气腐蚀，不会轻易出现掉漆生锈的问题，适合机械加工车间、仓储物流区域、装配生产线等多种工业场景使用，不管是固定在重型工具柜、焊接工装台，还是物料周转车上，都能稳定承担支撑和移动的功能，长期使用的磨损量远低于普通轻型脚轮，减少日常运维更换的频次。
