双头开口扳手工业级手动五金工具结构

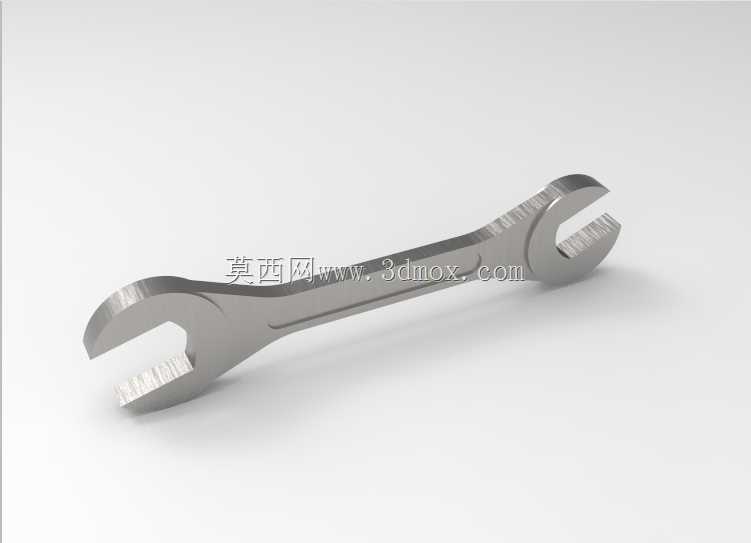

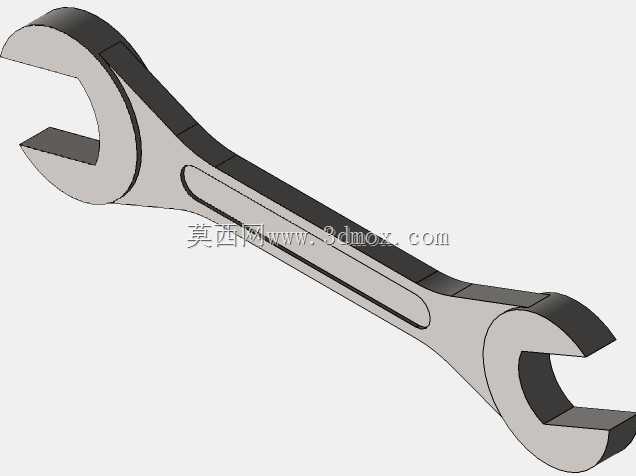

这款双头开口扳手是机械装配、设备维保场景中最常用的手动紧固工具之一，在生产线日常运维、设备组装调试、户外工程抢修、家用五金维修等场景都有极高的出镜率，只要涉及六角头螺栓、螺母的拆装作业，基本都能看到这类工具的身影。不同于单头开口扳手只能适配单一规格紧固件，这款双头设计的扳手在杆身两端分别加工了不同开口尺寸的卡口，作业时无需频繁更换工具，就能覆盖两种相邻常用规格的外六角紧固件拆装需求，大幅减少随身工具携带数量，提升现场作业效率。从结构设计逻辑来看，扳手整体采用平直长杆布局，杆身截面做了等强度优化，靠近卡口的位置厚度略大于杆身中段，既保证卡口受力位置的结构强度，避免长期受力出现卡口涨开变形的问题，又能控制整体重量，降低长时间手持作业的疲劳感。两端的开口卡口并非垂直于杆身轴线，而是做了15度左右的偏角设计，这个角度是经过大量现场作业验证的最优值：在紧固件周边操作空间狭窄、扳手无法整周转动的场景下，每次扳动后只需将扳手翻转180度重新卡入紧固件，就能实现小角度空间下的连续拧动，哪怕是管路密集区、设备内部夹缝这类操作空间受限的位置，也能顺利完成紧固件的拆装作业。卡口的内侧面做了精准的尺寸公差控制，两个平行受力面的平面度、开口间距都严格适配对应规格的外六角紧固件，卡入后与紧固件的两个侧面完全贴合，受力时不会出现点接触、棱边受力的情况，既能避免拧动过程中打滑脱开，也能减少对紧固件六角棱边的磨损，防止出现螺母棱角被磨圆无法拆装的问题。杆身的表面做了哑光金属处理，没有多余的装饰性结构，握持区域的边缘做了圆弧倒角处理，手持施力时不会硌手，哪怕长时间大力度拧动紧固件，手掌也不会被杆身边缘压出明显压痕。从安装边界与适配场景来看，这款扳手的整体长度根据两端开口的规格做了匹配设计，开口尺寸越大的一端对应的杆身力臂越长，符合大规格紧固件需要更大拧紧力矩的作业需求，作业时无需额外加接延长杆就能达到常规紧固件所需的拧紧力矩，同时杆身宽度控制在合理范围，在拧动凹陷位置的紧固件时，杆身不会与周边的结构件发生干涉，能顺利卡入紧固件完成操作。在实际使用过程中，这类开口扳手相比活动扳手不存在活动卡口的配合间隙，受力时整体刚性更强，拧动时的反馈更直接，也不会出现活动卡口松动打滑的问题；相比套筒扳手，它不需要配套对应的套筒接杆，在紧固件外露长度较短、周边没有套筒套入空间的场景下，开口扳手可以直接从侧面卡入紧固件，适配性更强。日常维保作业中，这类双头开口扳手常和梅花扳手、活动扳手配套组成基础手动工具组，覆盖绝大多数常规规格紧固件的拆装需求，不管是普通碳钢材质的4.8级紧固件，还是8.8级的高强度六角螺栓，只要在对应的力矩范围内作业，扳手本身的结构强度完全可以满足使用需求，不会出现杆身弯曲、卡口断裂的问题。设计这类手动工具的三维结构时，需要重点关注卡口位置的应力分布，通过有限元分析验证最大受力工况下的应力集中点，对卡口与杆身的过渡位置做圆角优化，避免应力集中导致的结构失效，同时要严格控制开口的尺寸公差，公差过大会导致卡入后间隙过大容易打滑磨损紧固件，公差过小则会出现卡入困难、无法适配标准紧固件的问题。杆身的长度设计也要结合人体工程学，过长会导致工具笨重不便携带，过短则会导致力臂不足，作业时需要施加更大的握力，甚至无法达到紧固件要求的拧紧力矩，针对不同规格的开口匹配对应的杆长，才能在便携性和实用性之间找到最优平衡点。
