紧凑型内红点反射式瞄准装置结构设计

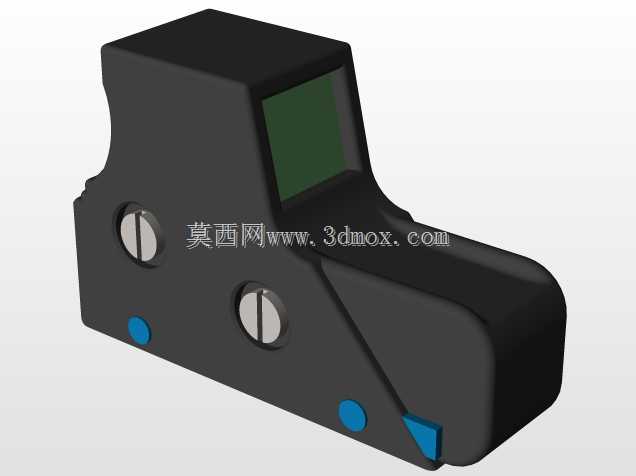

这款反射式内红点瞄准装置主要适配轻武器战术拓展场景，在近距离快速交战、竞技射击训练、户外防卫等场景中，能够帮助使用者快速完成目标对准，无需像传统机械瞄具那样对齐准星与照门，大幅缩短瞄准反应时间，同时在双眼睁开的使用状态下保持对周边环境的态势感知，避免单眼瞄准带来的视野局限。从结构设计层面来看，整体采用低轮廓流线型外壳造型，外壳主体做了切角与圆弧过渡处理，既能够降低突出高度，避免在携行过程中勾挂装具，也能在受到外力磕碰时分散应力，减少外壳形变对内部光学组件的影响。装置正面的光学窗口做了下沉式嵌入设计，窗口边缘与外壳齐平，能够减少外部杂光直接射入镜片造成的反光，同时降低镜片被外物刮擦的概率，窗口内侧的分光镀膜能够将内部发光元件产生的瞄准红点精准反射到使用者视野中，同时保证外部场景光线正常透过，不会出现视野畸变或者透光率不足的问题。装置侧面设置的两个一字槽调节旋钮，分别对应高低方向和风偏方向的弹道修正，旋钮内部采用棘轮定位结构，每转动一格对应固定的弹道修正量，调节时会产生清晰的档位反馈，避免在射击震动后旋钮出现自行偏移，旋钮端面的一字槽既可以用专用工具调节，也能借助弹壳边缘等随身物件完成调校，适配野外无工具的使用场景。外壳侧面的蓝色点位为档位标识与电池仓定位标记，其中靠近前端的点位对应亮度调节档位的基准位，靠近尾部的点位为电池仓的开盖指示，电池仓采用侧开式结构，无需拆卸瞄准装置即可完成电池更换，避免拆装后重新校准弹道的繁琐流程。装置底部为标准皮卡汀尼导轨安装接口，接口处做了限位卡槽与锁紧结构设计，安装时只需要将卡槽对齐导轨齿槽，扳动锁紧扳手即可完成固定，锁紧后装置与导轨之间无旷量，能够承受常规口径轻武器的连续射击震动，不会出现瞄准点偏移的问题。整体外形尺寸控制在紧凑区间内，安装后不会遮挡武器本身的机械瞄具，在需要时可以快速切换机械瞄具作为备份，装置尾部的造型做了收窄处理，贴腮瞄准的时候不会出现硌脸的问题，外壳表面采用哑光硬质氧化处理，既提升了外壳的耐磨抗腐蚀性能，也避免了表面反光暴露使用者位置。内部光学组件采用模块化安装设计，所有镜片与发光元件都固定在独立的内架上，内架与外壳之间设置有减震缓冲垫，能够吸收射击时产生的瞬间冲击，保证内部光路的稳定性，发光元件采用低功耗LED设计，配合常规纽扣电池可以实现长时间续航，亮度档位覆盖从强光户外到弱光室内的不同使用环境，避免亮度过高在弱光环境下晃眼，或者亮度过低在强光下看不清瞄准点。在结构建模过程中，所有配合面都预留了合理的公差带，外壳的拼接缝隙控制在均匀范围内，既保证装配的便利性，也能起到一定的防尘防水作用，调节旋钮的转动阻尼经过优化，既不会因为过松导致档位移位，也不会因为过紧导致调节费力，装置整体的重心靠近安装面位置，安装后不会导致武器重心过度偏移，影响握持平衡。
