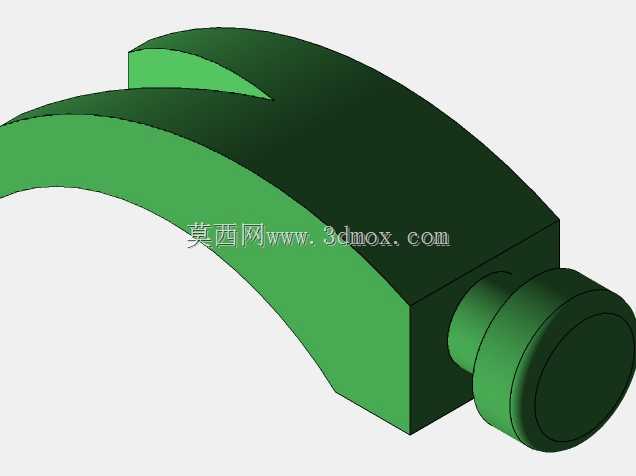

弧形压合式快装锁紧卡扣结构设计

这类弧形压合锁紧构件，常出现在需要频繁开合、快速锁止的工装夹具、小型设备舱门、检具定位模块上，日常产线换型时操作频次高，对操作手感、锁止可靠性的要求远高于普通固定式连接件。从结构形态来看，主体采用大曲率弧形过渡设计，并非为了造型美观，核心是为了在按压操作时提供合适的弹性形变空间，操作时手指按压弧形顶面，构件绕根部的安装轴产生微小转动，端部的圆柱压头即可脱离锁止位，松开后依靠结构自身的形变回弹力或者配套的复位弹簧带动压头复位，完成锁止动作，整个操作行程控制在3到5毫米之间，既不会因为行程过大导致操作费力，也不会因为行程过小出现误触脱开的问题。端部的圆柱压头做了两级台阶设计，靠近主体的小直径段是导向段，锁合时可以顺着配套构件的导向斜面滑入锁槽，外侧的大直径段是承压段，锁止状态下整个锁止力由大直径段的端面承担，接触面积比单圆柱结构提升40%左右，长期使用不会因为局部应力集中出现压痕、变形，能保持稳定的锁止间隙。主体的弧形段壁厚做了渐变处理，靠近安装方块的位置壁厚更大，往压头方向逐步减薄，这种壁厚分布是经过受力校核的：按压时应力集中点在弧形段与安装方块的衔接位置，加大壁厚可以避免长期反复按压出现疲劳断裂，靠近压头位置减薄则可以适当降低按压力度，适配人工操作的施力习惯，按压力控制在15牛到20牛之间，单手即可轻松操作，长时间频繁开合也不会造成手指酸痛。安装端采用方块式结构，相比圆柱安装座，方块结构可以直接嵌入配套的安装槽内，不需要额外做防转设计，安装时只需要在安装基体上铣出对应尺寸的方槽，将构件放入后穿入销轴即可完成固定，安装效率比圆柱防转结构提升一倍以上，方槽与安装块的配合间隙控制在0.1毫米以内，既不会因为间隙过大出现锁止位置偏移，也不会因为间隙过小导致装配卡滞。从安装边界来看，构件整体的最大外轮廓宽度不超过30毫米，弧形顶面的最高点距离安装面的高度不超过25毫米，压头伸出安装块端面的长度为8毫米，配套设计锁槽时，锁槽的深度需要控制在5毫米，锁槽入口处做15度的导入倒角，保证压头滑入时顺畅无卡滞。这类构件在实际应用中，常替代传统的螺栓紧固、搭扣锁结构，在小型电子设备外壳、工装夹具的快速压板、自动化设备的安全门联锁位置都能适配，相比标准搭扣，它的结构更紧凑，不需要额外的安装支座，直接嵌入基体即可使用，在空间受限的安装位置优势明显。设计建模时需要重点关注弧形段的曲率半径，曲率过小会导致结构刚度过大，按压力度超标，曲率过大则会导致结构刚度不足，锁止后容易出现松旷，一般弧形段的内曲率半径控制在40到50毫米之间，配合渐变壁厚设计，就能兼顾操作手感与结构强度。另外压头的端面需要做0.5毫米的圆角处理，避免锁止时棱角刮擦配套构件的表面，长期使用不会在被锁紧件表面留下明显压痕，适配外观件的锁紧需求。在材质选择上，这类构件如果采用POM或者尼龙材质注塑生产，可以依靠自身材质的弹性实现复位，不需要额外加装复位弹簧，进一步简化装配流程；如果采用铝合金或者钢材机加工生产，则需要在安装销轴位置配套加装扭簧，提供复位力，金属材质的构件锁紧力更大，适合需要更大锁止力的工装、重型设备舱门场景。建模过程中需要注意弧形面与安装方块、压头的衔接位置做R2以上的圆角过渡，避免应力集中，尤其是反复受力的衔接位置，圆角处理可以大幅提升构件的疲劳寿命，经过实测，做了圆角过渡的构件，反复按压寿命可以达到10万次以上，完全满足工业场景的使用需求。
