蜗轮蜗杆减速直流驱动电机三维建模

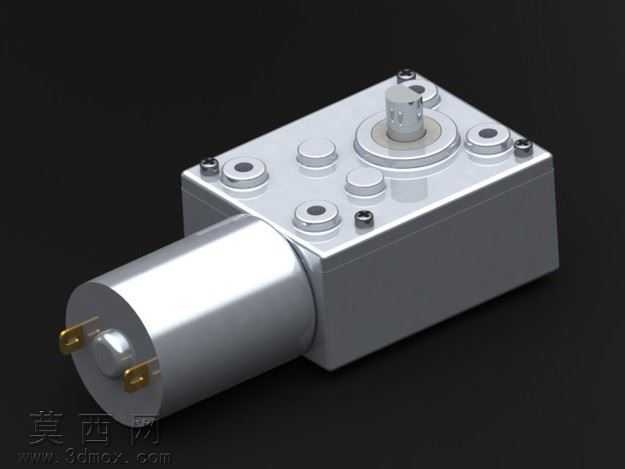

本模型采用三维参数化建模方式完成直流蜗轮电机的全结构还原，建模过程中先对电机整体结构进行拆解，分为直流驱动主体、蜗轮蜗杆减速箱体、输出轴端、接线端子四个核心模块，分别完成各模块的特征建模后再进行整体装配约束，保证各部件的配合尺寸符合实际机械设计公差要求。建模阶段对减速箱体的安装孔位、轴承配合位、端盖密封槽等细节特征逐一还原，对直流电机部分的机壳、端盖、电刷安装位、输出转轴等结构进行精准刻画，所有圆角、倒角、安装凸台等工艺特征均按照实际零件加工要求添加，避免出现无工艺依据的尖锐棱角结构。材质渲染阶段，电机机壳与减速箱体采用哑光金属银材质，模拟铝合金压铸成型后的表面喷砂氧化效果，输出轴采用光亮镀铬金属材质，接线端子采用黄铜金属材质并做轻微做旧处理模拟实际使用的氧化痕迹，背景采用纯黑渐变背景突出模型主体结构，渲染时添加柔和的环境反射效果，让金属材质的质感表现更贴近真实工业产品的视觉效果。结构设计上，该电机采用蜗轮蜗杆减速结构，将直流电机的高转速低扭矩输出通过蜗轮蜗杆副转化为低转速高扭矩输出，箱体上方预留的多个安装孔位可适配不同的安装固定场景，输出轴端的定位台阶可保证与外接负载的同轴度要求，接线端采用插片式接线结构方便快速接线装配。建模过程中对蜗轮蜗杆的啮合间隙、轴承与轴的配合公差、箱体与端盖的止口配合尺寸均做了参数化约束，可通过修改核心参数快速调整电机的减速比、安装尺寸、输出轴规格等关键参数，方便后续衍生不同规格的同系列减速电机模型，模型的所有特征均保留建模历史，可直接用于后续的工程图导出、装配干涉检查、运动仿真分析等工作。
