电动自行车前轮轮毂电机三维结构设计

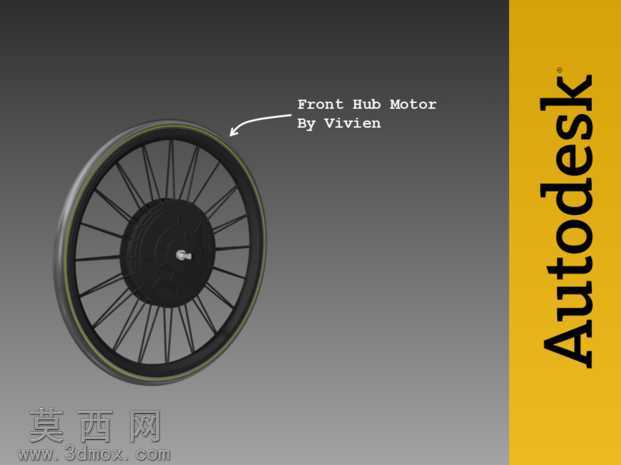

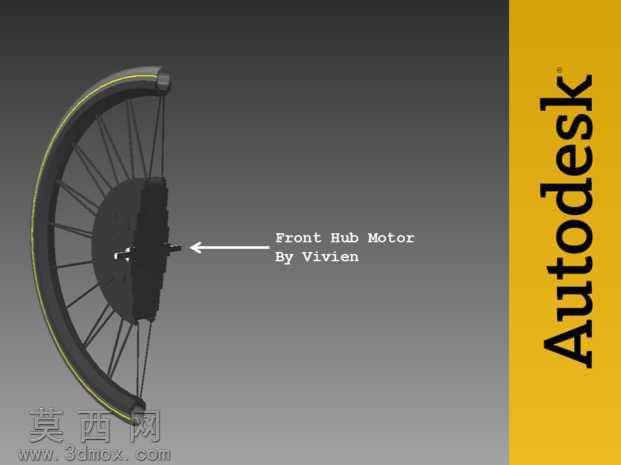

本作品为电动自行车配套的前轮集成轮毂电机三维设计，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先以轮毂电机的额定安装尺寸为基准，确定轮辋的适配规格、辐条排布密度与电机本体的集成空间，将驱动电机、轮轴连接结构、轮辋支撑结构整合为统一的前轮总成，避免传统轮毂外加装电机的结构冗余。建模过程中对辐条采用阵列特征完成均匀排布，每根辐条的两端连接位分别匹配轮辋内侧卡槽与电机外壳的固定点位，保证受力传导路径均匀合理；电机外壳做了圆弧过渡的流线型造型处理，既降低骑行过程中的风阻，也避免尖锐棱角带来的安全隐患，轮轴中心预留了标准走线孔位，适配电动自行车的供电线路布设需求。材质渲染阶段，轮辋部分采用哑光黑色橡胶材质模拟外胎安装基面，表面添加细微的防滑纹理提升真实感，辐条采用亮面金属材质模拟高强度钢丝结构，通过调整反射参数还原金属辐条在光线环境下的明暗层次，电机外壳采用磨砂黑色工程塑料搭配局部金属质感的装饰细节，还原量产轮毂电机的真实外观质感，轮轴部分采用镀锌金属材质，突出连接结构的坚固属性。结构设计上充分考虑前轮的承重与驱动需求，将电机的定子、转子结构完全集成在轮毂内部，轮辋与电机外壳之间通过辐条形成稳定的支撑结构，既保证电机运转时的动力可以直接传导至轮辋驱动车辆前进，也能承受骑行过程中来自路面的颠簸冲击，整体结构紧凑，无需额外加装传动部件，适配轻量化电动自行车的前轮改装与整车设计需求，各部件之间的装配间隙经过反复校验，不存在结构干涉问题，可直接用于结构验证、装配模拟与产品展示场景。
