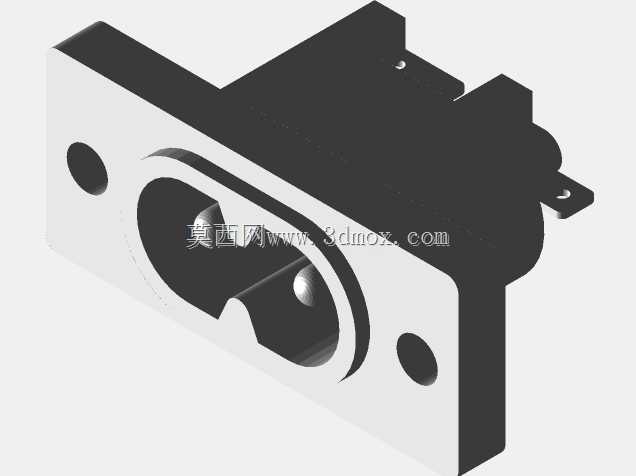

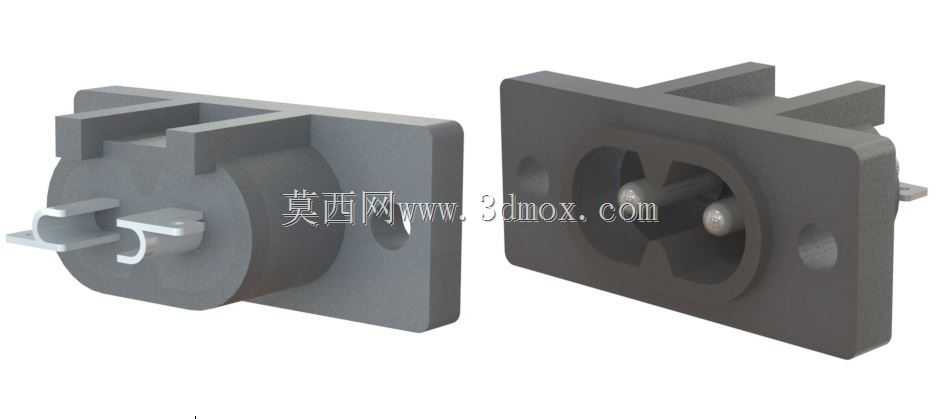

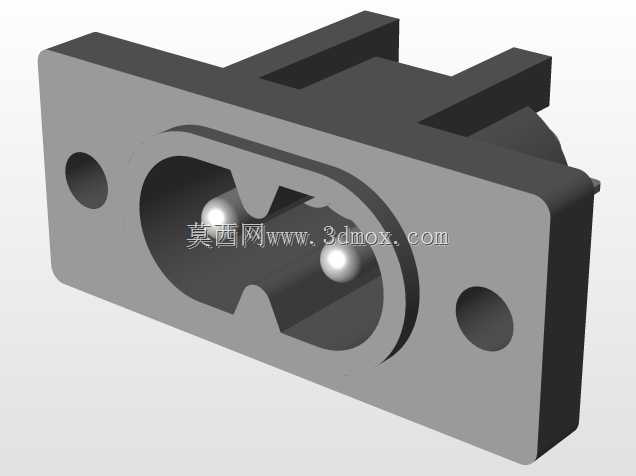

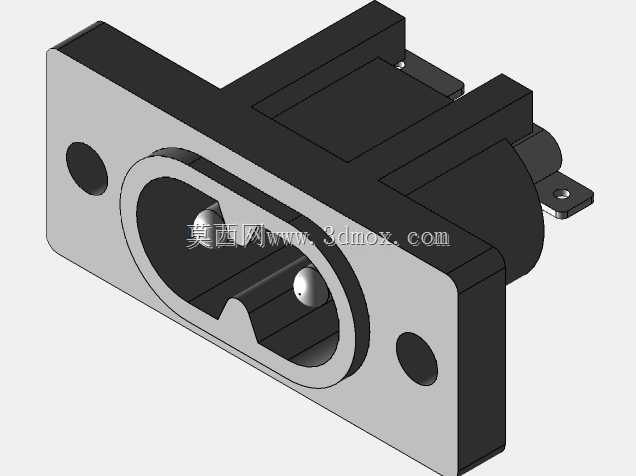

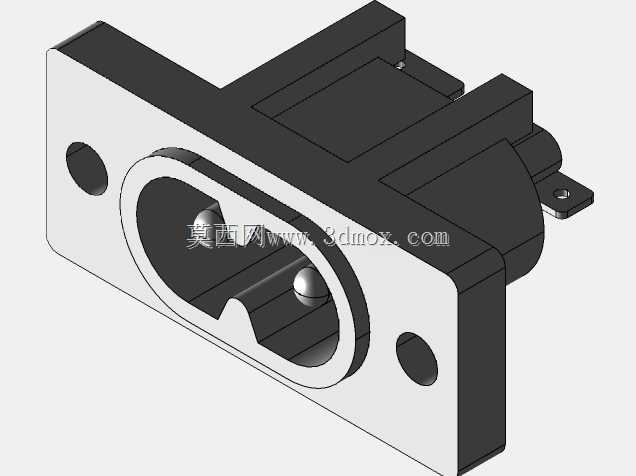

嵌入式两芯小型交流电源输入接插件结构

这类两芯交流接插件常应用在小功率消费类电子、桌面型小型工业设备、外置电源适配器的输入端，作为设备侧的市电接入端口使用，相比外露式接线结构，嵌入式安装的形式能更好避免接线端裸露带来的触电风险，同时让设备外表面保持整洁，不会出现线材拉扯导致的接线松脱问题。从结构设计来看，该接插件采用带法兰的安装基座，基座两侧预留了沉头安装孔，安装时可通过M2.5或者M3的螺丝直接固定在设备壳体的预设开孔位，法兰面与壳体贴合后能起到一定的防尘限位作用，基座后侧的定位凸筋可以卡入壳体开孔的对应卡槽内，避免接插件在插拔插头时出现跟转移位的情况。接触端采用半包式绝缘防护结构，两个导电插套被绝缘基座完全包裹，仅留出对应插头插脚的插入通道，插套根部设计有压线铆接结构，可直接压接0.5-0.75平方毫米的多股铜芯导线，无需额外焊接，适合批量组装时的快速接线作业，插套的接触弹片采用弧形收口设计，能在插头插入时提供足够的夹持力，保证接触电阻稳定在合格范围内，避免长期使用后出现接触不良、发热打火的问题。设计过程中需要重点控制安装边界尺寸，法兰面的外形尺寸要匹配壳体上的开孔沉台深度，保证安装后接插件表面与设备外壳齐平，不会出现凸起或者凹陷过多的情况，插套的中心距严格匹配国标两芯8字插头的尺寸公差，避免出现插头插不进或者插入后松旷的问题，绝缘基座的壁厚控制在1.2毫米以上，选用阻燃PP或者PA材质时能满足UL94-V0的阻燃等级要求，适配10A 250V以内的交流供电场景。接插件后侧的导线引出位置设计有导线限位槽，接线完成后导线可顺着限位槽排布，避免组装壳体时导线被挤压破损，基座边缘的圆角处理也能避免组装时划伤操作人员或者设备内部的线材，这类接插件的插拔寿命通常能达到5000次以上，完全满足常规电子设备的全生命周期使用需求，在结构选型时需要注意核对安装开孔的尺寸公差，保证接插件装入后不会出现晃动，同时法兰面的压紧力度要适中，避免螺丝锁附过紧导致塑料基座出现开裂变形。
