铝合金执手门锁结构拆解三维设计

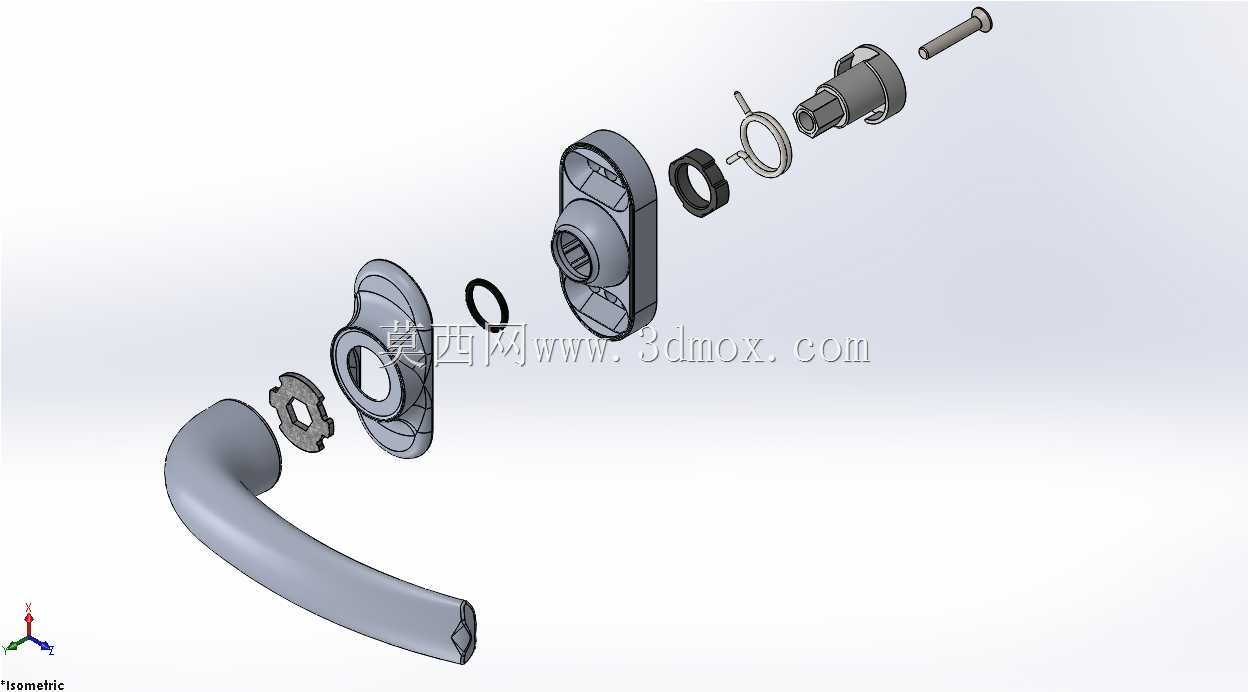

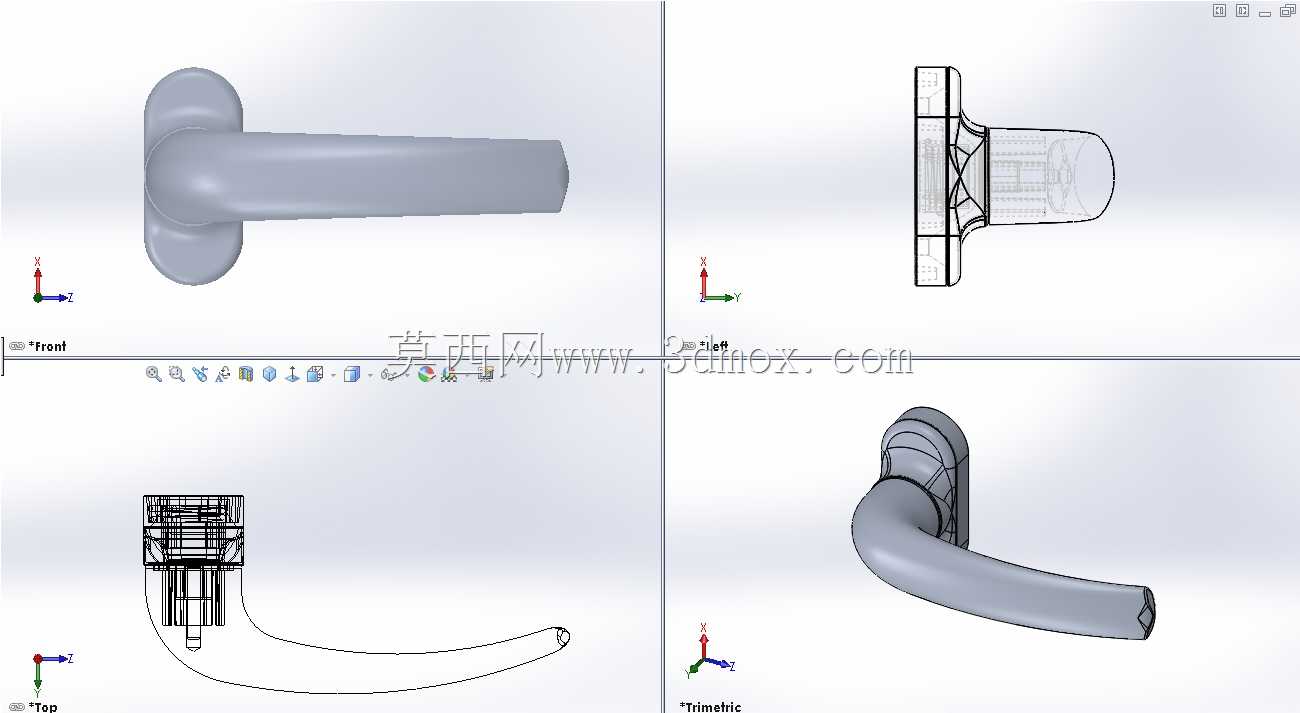

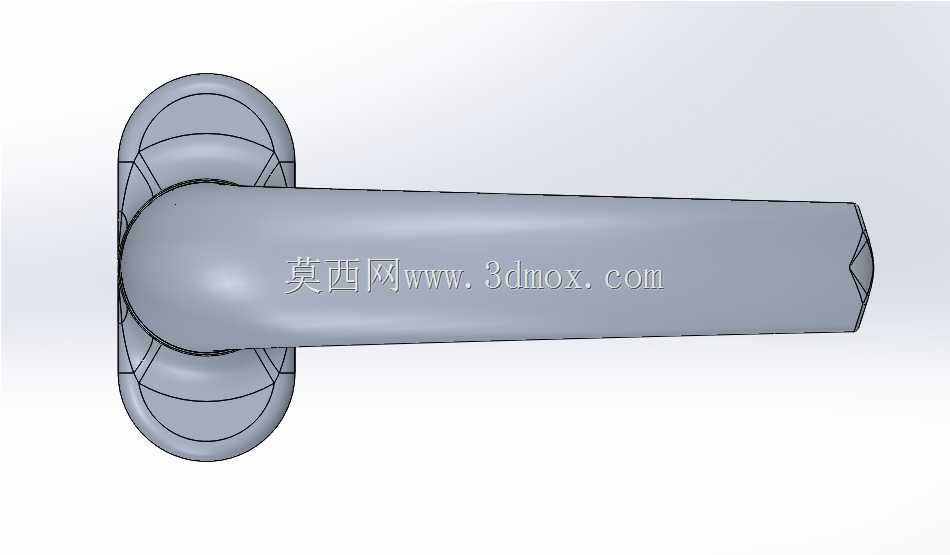

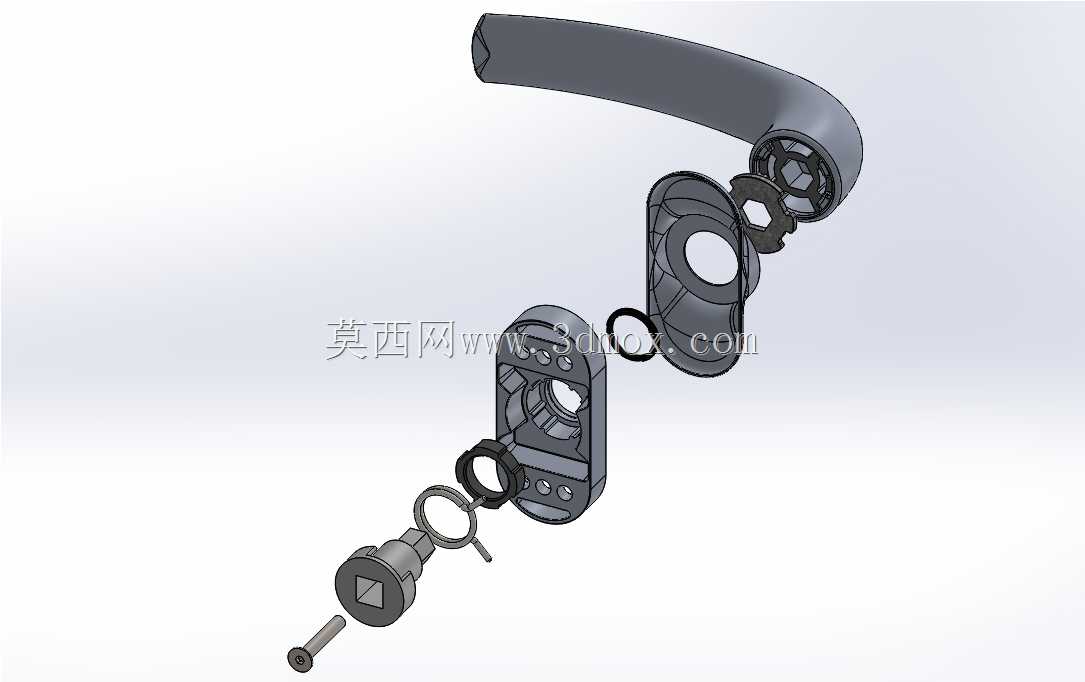

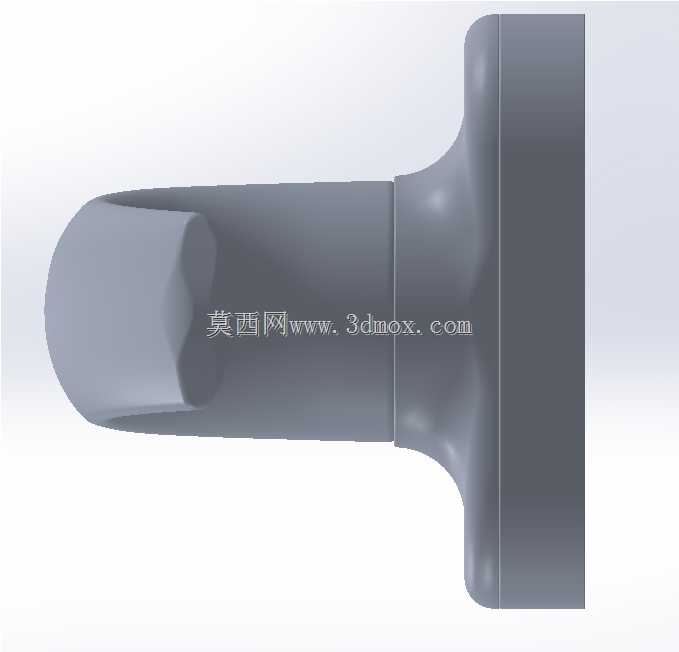

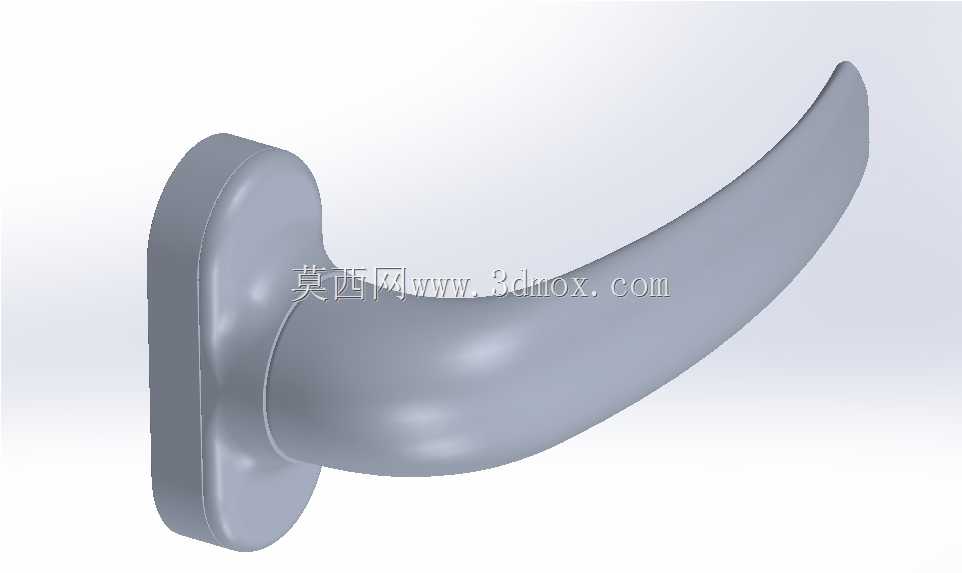

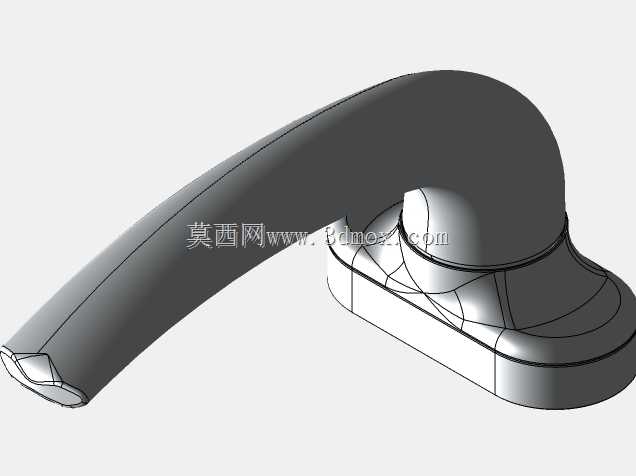

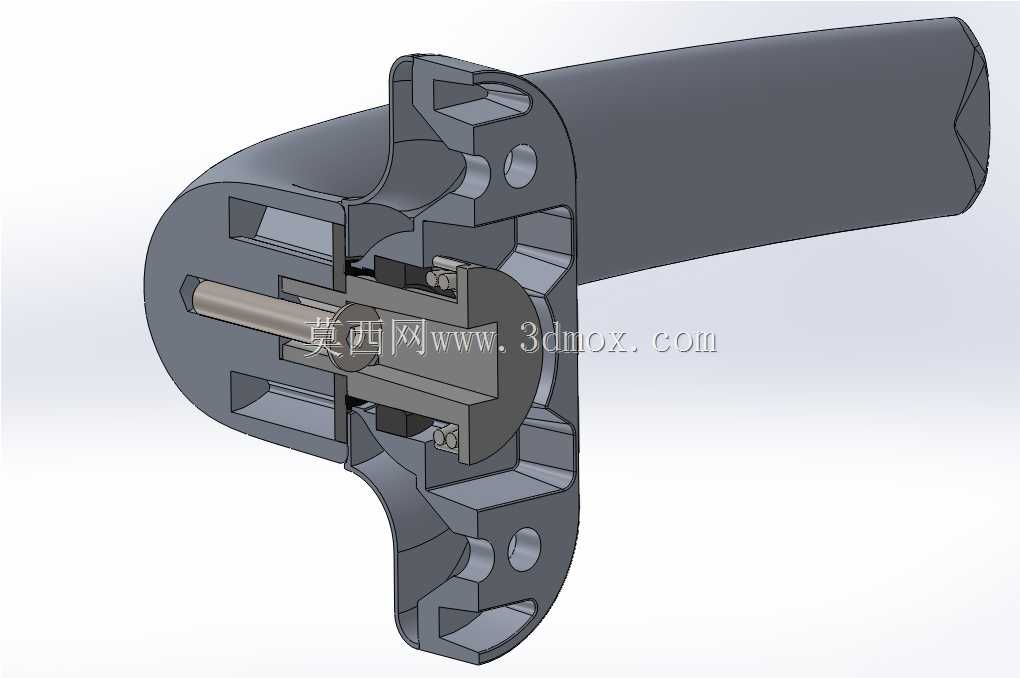

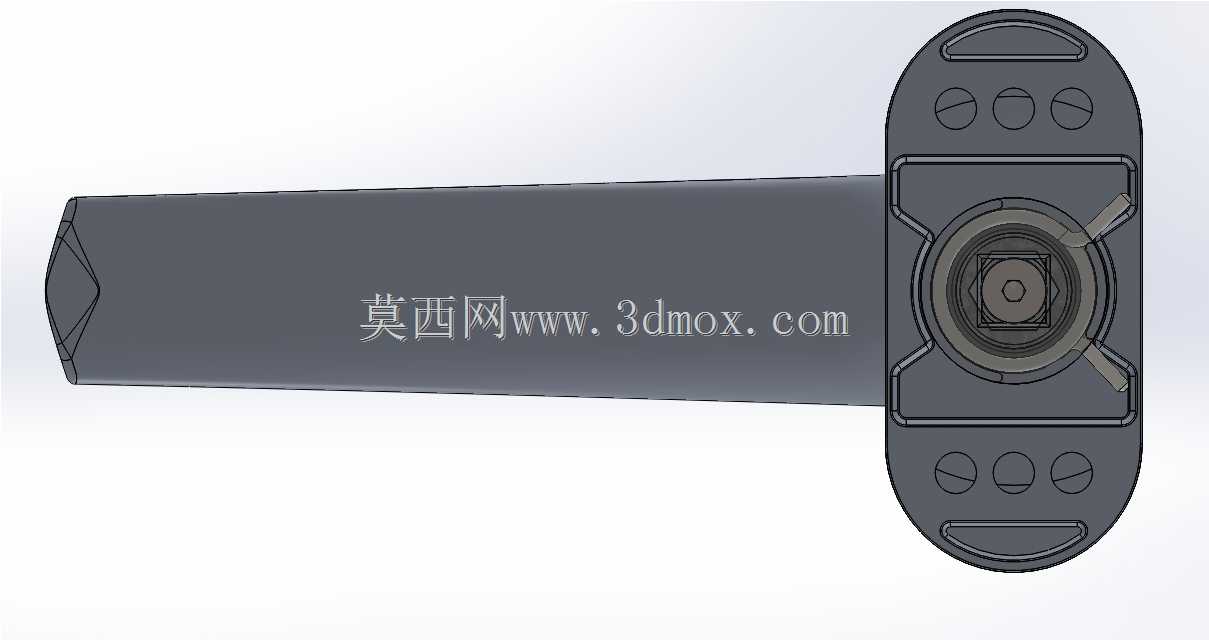

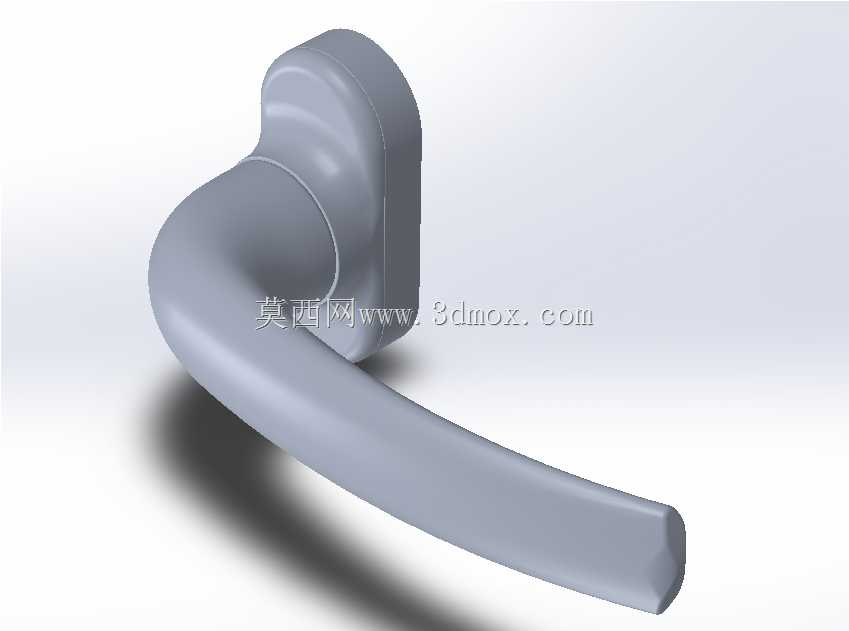

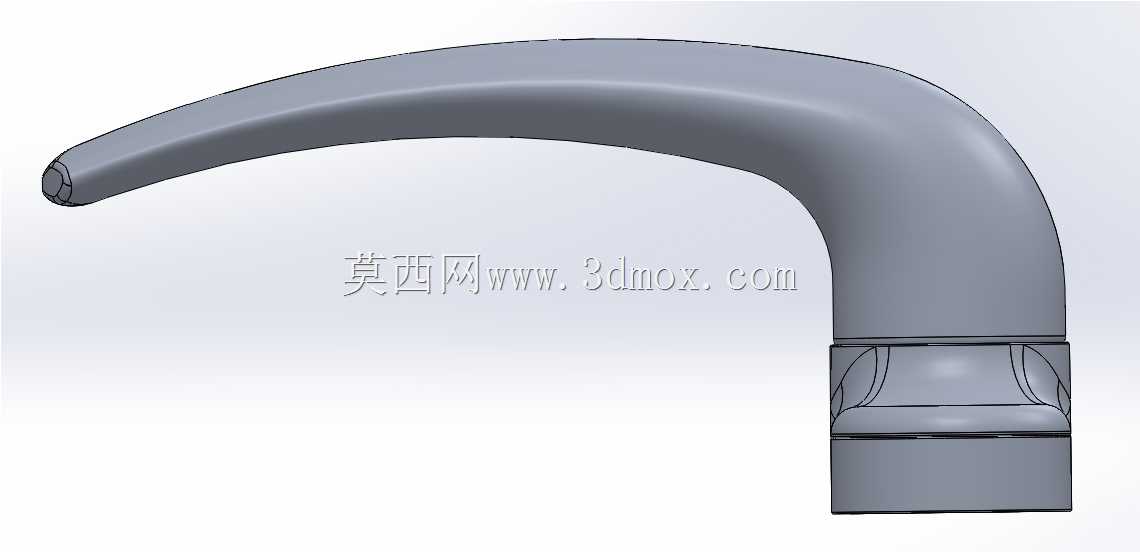

日常民用与商用场景中，室内门、铝合金平开门的启闭操作核心部件就是执手类门锁组件，这套拆解结构完整呈现了铝门把手从握持端到锁体传动端的全部装配逻辑，能直接给同类型门用五金的结构设计、逆向测绘、装配工艺梳理提供参照。从实际使用场景出发，这类铝门把手多用于办公室玻璃铝合金门、家用室内实木门、厨卫铝合金平开门，日常高频启闭下需要兼顾握持手感、传动可靠性与长期使用的耐磨性能，设计时首先要考虑握持段的人机弧度，执手弯曲段的曲率贴合人手自然握持的角度，表面做圆弧过渡无锐边，避免开关门时硌手，同时握持段的截面做椭圆收窄处理，转动施力时能更好贴合指腹发力角度，减少长期使用的疲劳感。从安装边界来看，这类执手适配常规35-50mm厚度的门体，底座安装孔位遵循通用门五金的孔距标准，安装时底座贴合门体表面，通过内部的传动方轴连接锁体，方轴插入锁体的拨叉部位，转动执手时即可带动锁舌伸缩实现门的启闭。整套结构的零件拆分逻辑清晰，从外到内分别是握持执手、底座装饰盖、密封胶圈、传动齿片、复位弹簧、固定螺母、锁芯连接套、固定螺丝，每个零件的配合公差都经过适配，复位弹簧的扭力参数匹配日常转动的阻尼感，既不会因为扭力过大导致转动费力，也不会因为扭力过小出现执手下垂松动的问题。密封胶圈的设置是为了避免厨卫等潮湿场景下水汽进入底座内部腐蚀金属零件，同时也能填补底座与门体表面的安装间隙，减少开关门时的松动异响。传动齿片与执手端的卡槽做过盈配合，转动时不会出现打滑空转的问题，固定螺母采用细牙螺纹，锁紧后能长期保持底座的安装牢固度，不会因为频繁开关出现松动移位。设计时还考虑了零件的加工工艺性，铝制执手部分采用压铸成型后做表面氧化处理，兼顾轻量化与表面耐磨性能，塑料材质的装饰盖做卡扣式连接，装配时无需额外螺丝即可固定，提升整锁的装配效率，金属传动件均采用镀锌防锈处理，适配不同温湿度的使用环境，避免长期使用出现锈迹卡滞的问题。
