户内明装8/12回路塑料配电箱结构设计

这款8/12回路配电箱主要面向民用住宅、小型商业空间的终端配电场景，承担入户后支路电路的过载、短路保护及分路管控功能，可同时容纳8到12个标准模数化微型断路器，适配普通两居室到三居室的家装配电需求，也可用于小型门店、办公隔间的配电分线场景。箱体采用ABS工程塑料作为主体材质，相比传统金属箱体具备更优异的绝缘性能，安装过程中无需额外做接地跨接处理，同时耐潮湿、耐普通腐蚀的特性也让它可以适配厨卫周边、半开放阳台等湿度偏高的安装环境，不会出现金属箱体长期使用后的锈蚀掉漆问题。

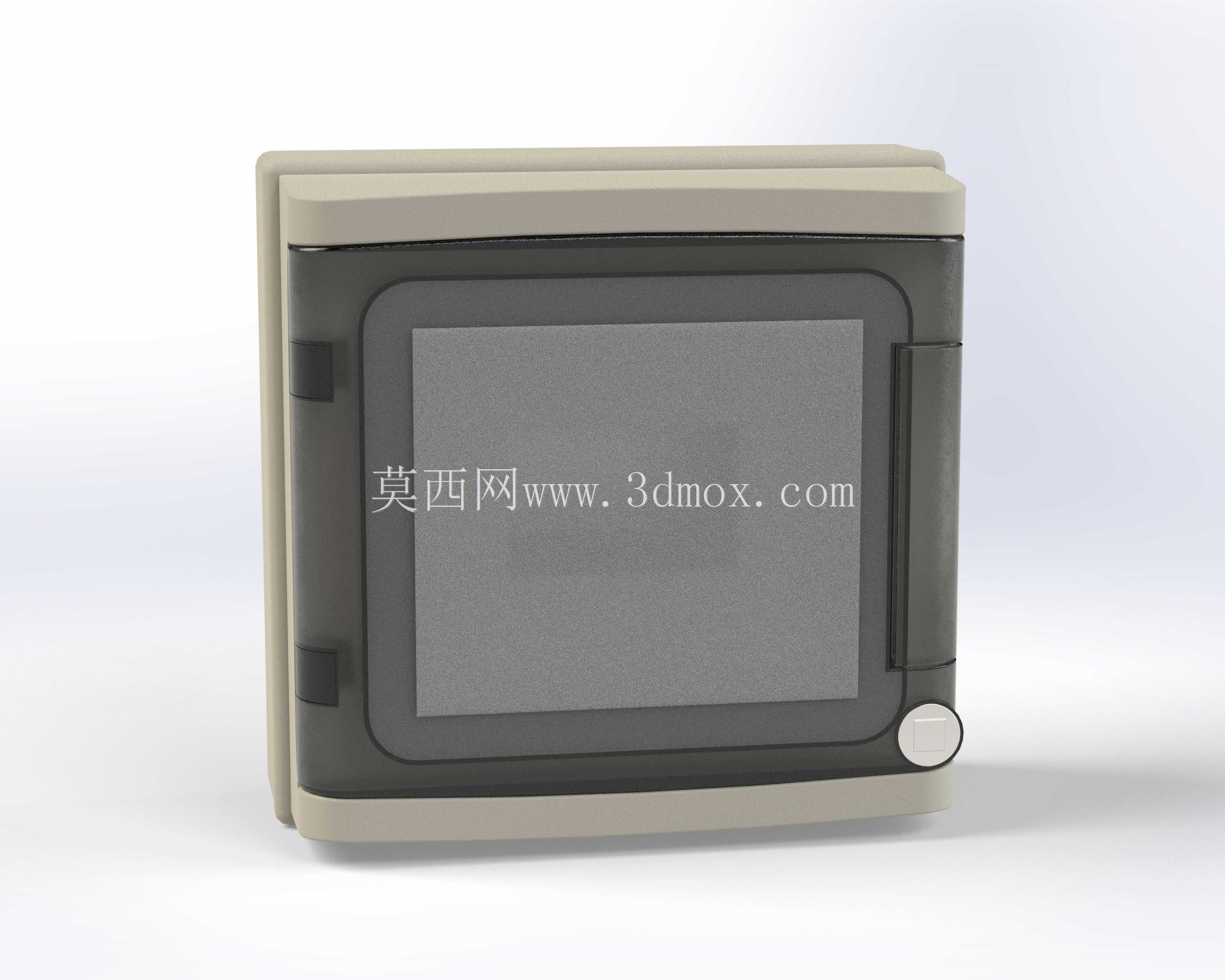

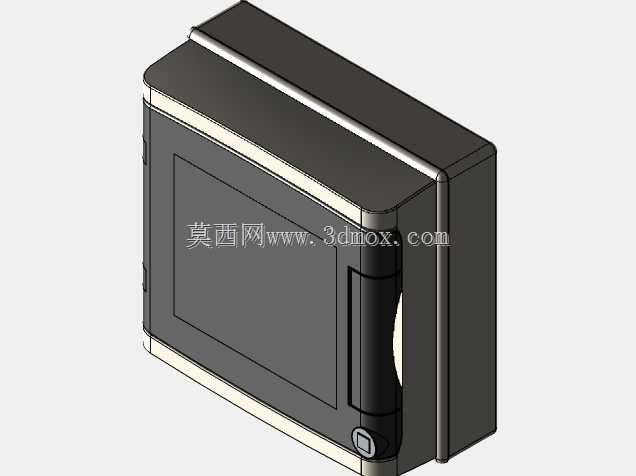

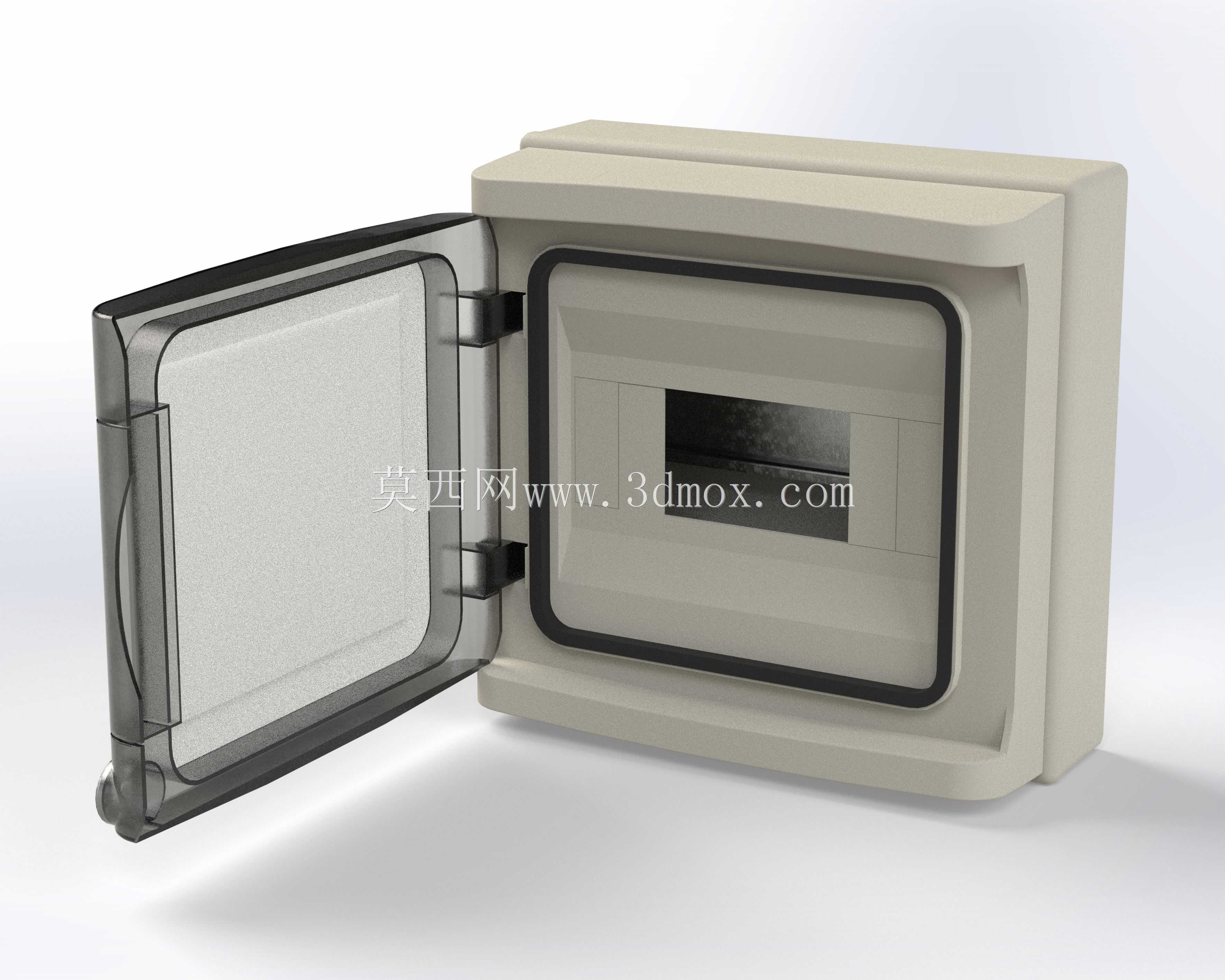

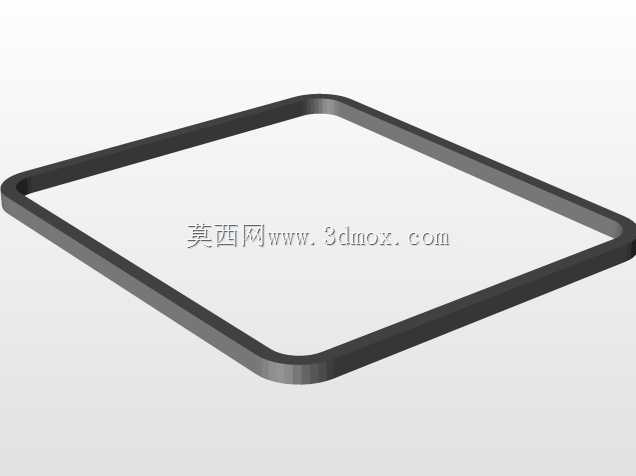

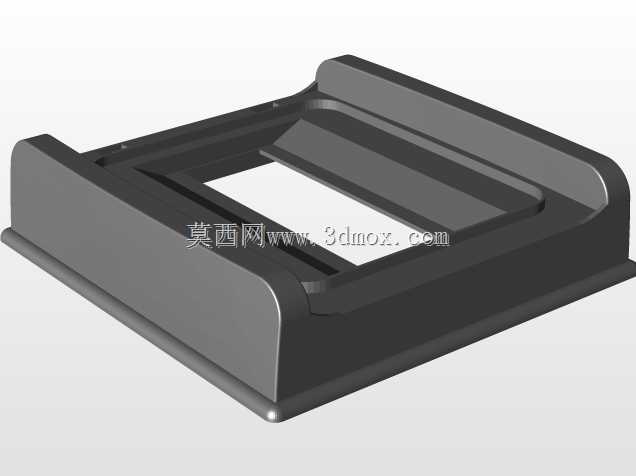

从结构设计来看，箱体采用上下分体的底座与上盖扣合结构，底座预留了多组不同方向的敲落孔，涵盖上进上出、下进下出、侧进侧出的管线接入需求，施工时可根据现场布线走向敲除对应位置的孔位，无需额外开孔作业。箱门采用半透明烟灰色PC材质，无需开启箱门即可直观观察内部断路器的分合状态，同时箱门与箱体之间设置了整圈的密封胶条，闭合后可达到IP40以上的防护等级，能够阻挡日常的灰尘飞溅、蚊虫进入，避免内部积灰导致的触点接触不良问题。箱门与底座采用隐藏式合页连接，开合角度可达110度以上，检修操作时不会因为门体开度不足遮挡操作空间，同时合页结构内置阻尼限位，开启后不会自行回弹磕碰操作人员手臂。

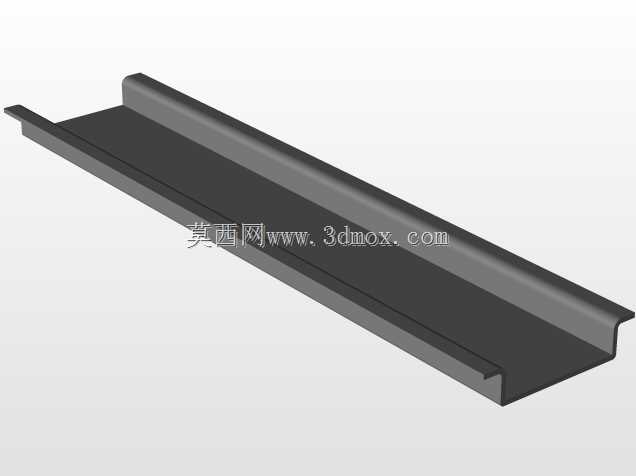

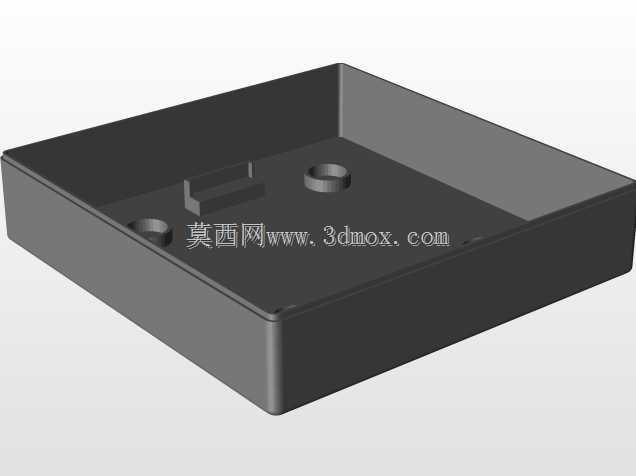

安装边界方面，箱体整体采用明装固定设计，底座背部预留四个对称的安装固定孔位，孔位间距适配常规86型暗盒的扩展安装需求，也可直接使用膨胀螺丝固定在墙面、轻钢龙骨隔墙等硬质基底上，箱体整体外轮廓厚度控制在90mm以内，突出墙面的尺寸不会过多占用室内空间，不会出现磕碰行人的问题。内部导轨采用标准35mm宽度的钢制导轨，通过卡扣结构固定在底座内部的安装柱上，无需螺丝固定即可快速拆装，方便施工时调整断路器的排布位置，导轨两端预留了足够的接线空间，进出线端子与箱体边缘的安全距离满足低压配电的安全规范要求，不同回路的导线可通过箱体内部预留的线卡位置有序排布，避免导线杂乱堆叠导致的散热不良问题。

设计过程中重点优化了箱体的抗形变能力，底座四周设置了多道加强筋结构，即使在墙面存在轻微不平整的情况下，固定螺丝锁紧后也不会出现箱体翘曲、箱门无法闭合的问题，同时上盖与底座的扣合位置设置了多组隐藏式卡扣，扣合后缝隙均匀，不会出现长期使用后箱盖松动脱落的问题。箱门的透明视窗采用内嵌式安装，与箱门本体齐平，不会积灰留污，日常清洁时直接擦拭表面即可，没有卫生死角。
