客运汽车盘式制动组件三维设计作品

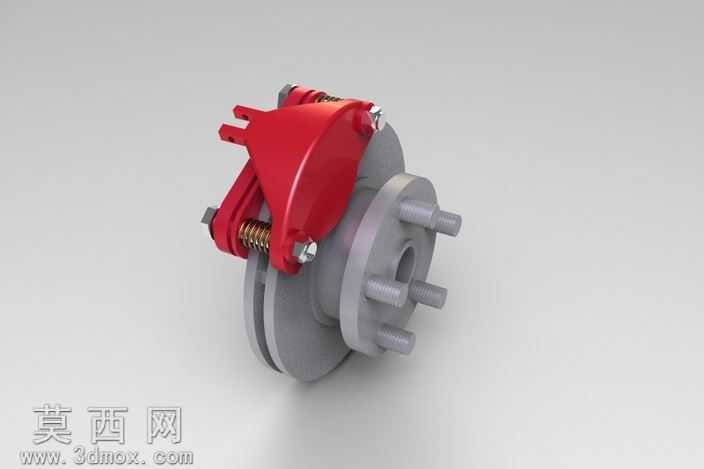

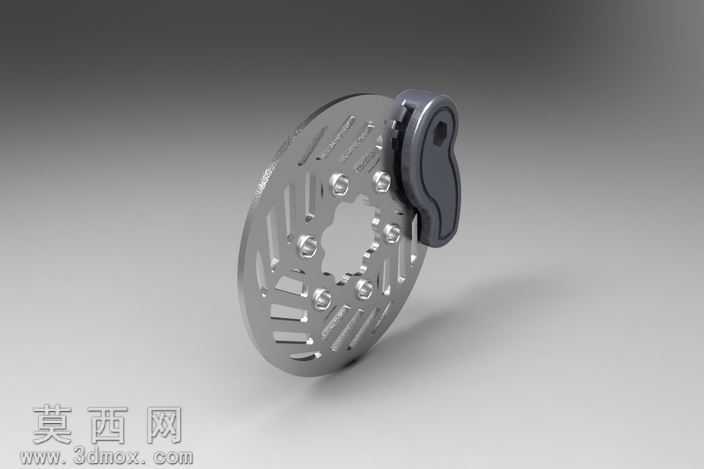

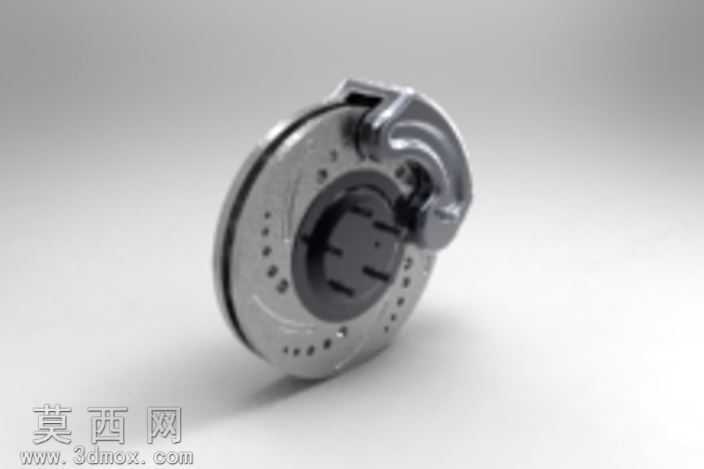

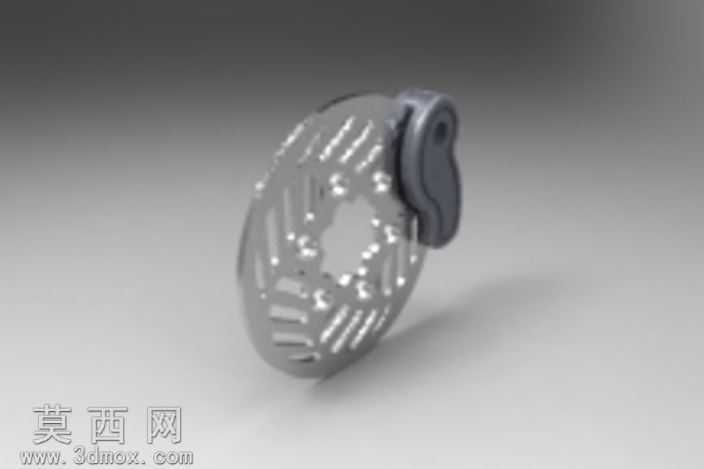

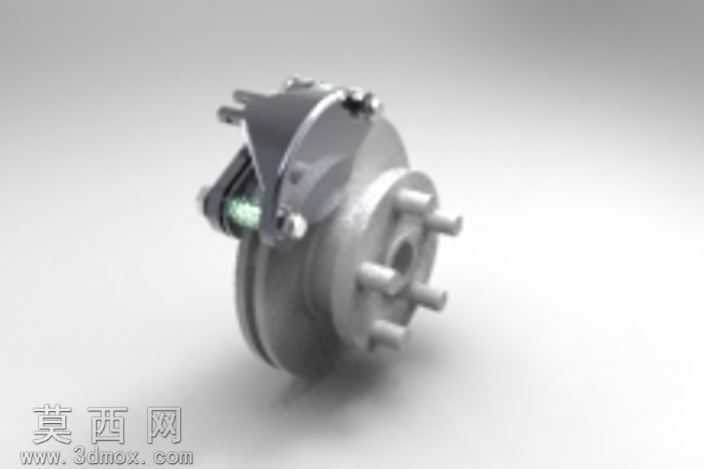

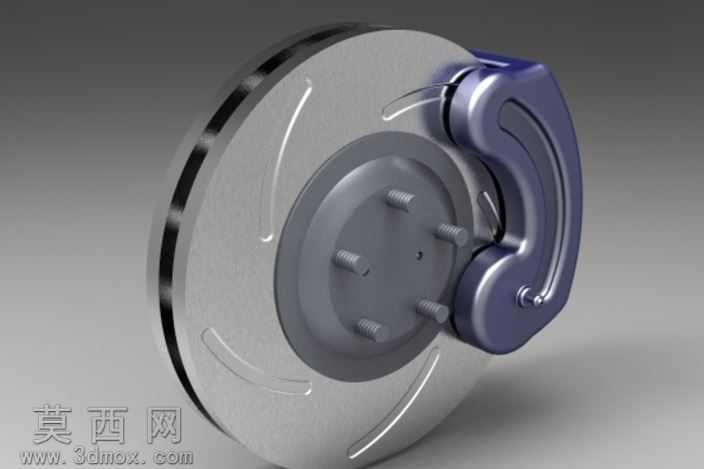

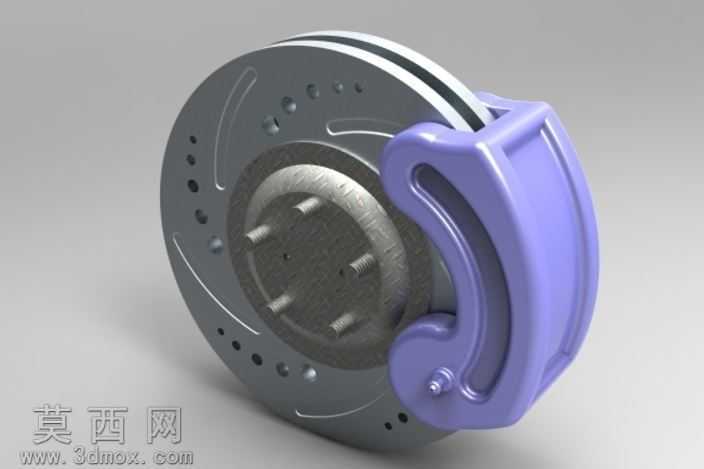

本作品围绕客运汽车制动系统核心组件展开三维建模设计，完整还原了多类盘式制动结构的细节特征，建模过程严格遵循汽车制动部件的实际尺寸比例与装配逻辑。首先针对11.8英寸即300毫米直径的标准刹车盘进行参数化建模，分别构建了普通实心刹车盘与交叉钻孔通风刹车盘两种结构，通风盘的内部导风通道采用曲面放样建模方式，精准还原散热风道的倾斜角度与流通截面，保证模型结构与实物散热设计逻辑一致。制动卡钳部分采用多实体建模方式，红色卡钳壳体通过铸造成型特征还原表面的加强筋、安装凸台结构，内部的活塞腔、导向销孔采用布尔运算完成精准开孔，卡钳内置的回位弹簧单独建模还原螺旋结构与预压形态，摩擦片部分区分背板与摩擦材料层，通过材质纹理区分金属背板与耐磨摩擦层的视觉差异。轮毂连接法兰部分还原了五个车轮固定螺栓的凸台结构、中心定位孔与轴承安装位，所有装配位置的公差配合在建模阶段就完成干涉检查，保证各部件装配关系准确，卡钳与刹车盘的间隙、导向销的滑动行程都符合实际制动部件的运动逻辑。作品同时涵盖后轮鼓式制动器、自行车后轮盘式制动器、客运汽车手刹机构等多类制动相关组件，所有部件均采用统一的建模基准，装配层级清晰，可直接用于制动系统结构教学、装配演示使用。渲染阶段采用金属材质模拟刹车盘的铸铁质感，通过粗糙度贴图还原刹车盘表面的磨损纹理，卡钳部分采用高饱和度红色烤漆材质，添加细微的颗粒质感还原实车卡钳的漆面效果，螺栓、弹簧等金属部件采用不同粗糙度的金属材质区分加工面与非加工面的视觉差异，场景采用柔和的影棚布光，突出制动组件的结构轮廓与材质细节，整体渲染效果清晰展现各部件的形态特征与装配关系，完整呈现盘式制动系统的结构组成与设计特点。
