双座履带式雪地越野载具结构设计

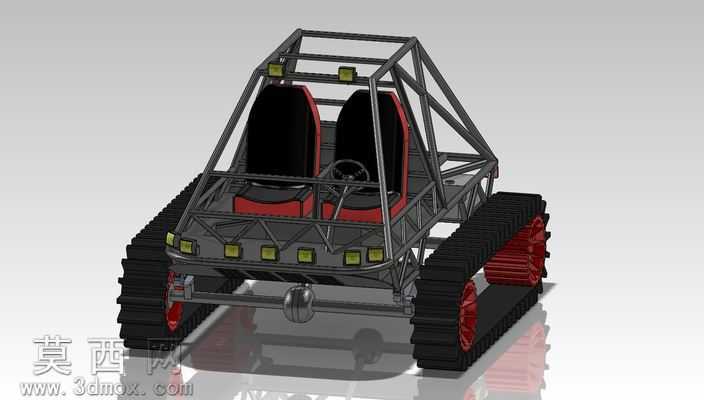

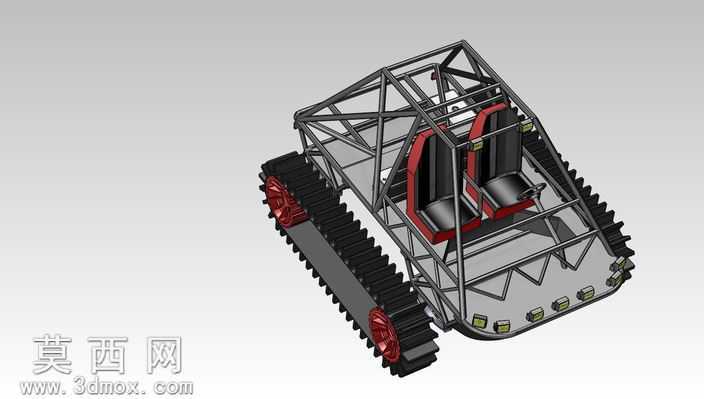

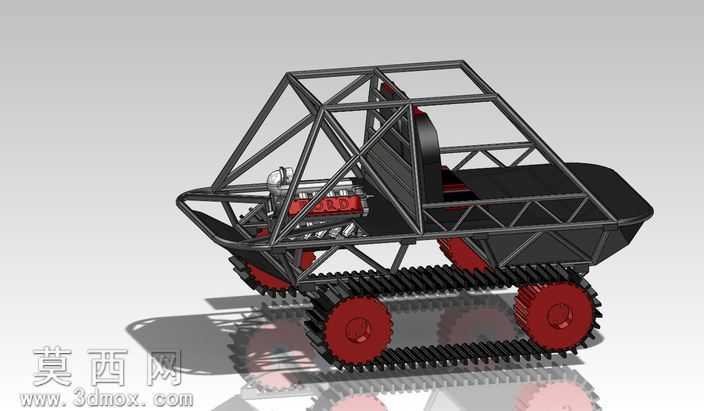

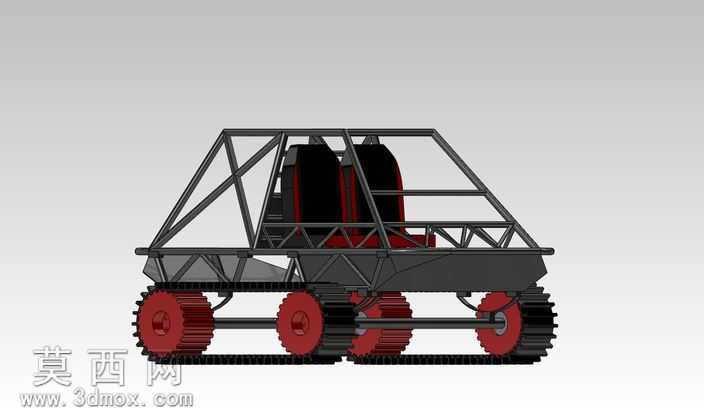

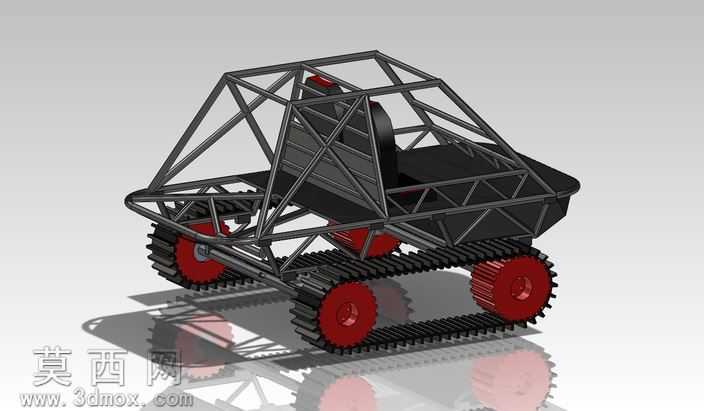

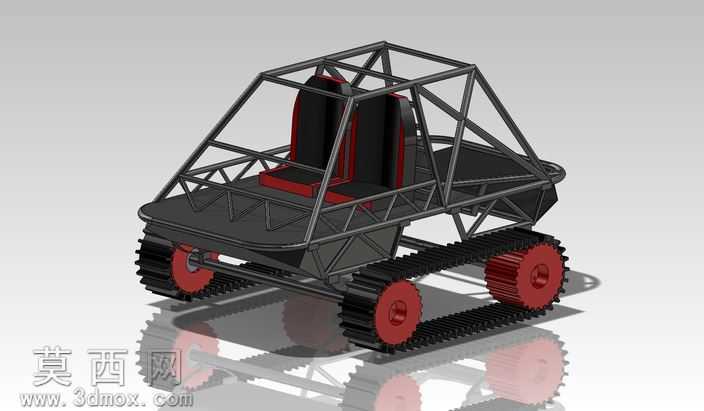

本作品为适配厚积雪地形通行的双座履带式越野载具三维建模成果，建模阶段围绕雪地低附着、大阻力的通行特性展开结构设计，全程以实体建模逻辑完成各部件的参数化搭建。首先完成管状桁架式车架的建模，采用空间管阵结构搭建乘员舱与承载框架，通过连续的管材路径放样、布尔合并形成一体化受力结构，精准还原车架的焊点衔接位置与管材弯折角度，既保证车架在颠簸雪地行驶时的抗扭强度，又通过镂空管架结构控制整体自重。行走系统采用履带式行走机构建模，分别完成驱动轮、负重轮、履带板、张紧结构的独立建模，驱动轮设计为大齿距啮合结构，匹配雪地行驶时的大扭矩输出需求，履带板表面增设横向防滑筋结构，提升积雪路面的抓附能力，轮组与车架的连接位置预留减震安装位，可适配雪地起伏地形的缓冲需求。乘员舱部分按照双座布局完成建模，设置两个独立的桶式座椅，座椅边缘增设挡边结构，匹配越野行驶时的乘员侧向支撑需求，驾驶位单独设置方向盘操纵机构，仪表台位置预留多组车灯安装位，车头位置排布多组辅助照明灯具，适配雪地低能见度环境下的行驶照明需求，车架顶部额外增设两个高位警示灯，提升复杂环境下的载具辨识度。渲染阶段针对不同部件赋予差异化材质，车架管材赋予哑光黑金属材质，还原高强度钢管的质感，履带轮的轮毂部分赋予亮红色金属漆材质，与黑色履带形成鲜明视觉区分，座椅部分采用黑红拼接的仿皮材质，灯具部分赋予透明PC材质并添加轻微反光效果，地面部分模拟光滑积雪的反光质感，通过环境光遮蔽效果强化载具底部的阴影层次，突出履带结构的接地形态。设计思路上完全围绕厚积雪地形的通行痛点展开，放弃传统轮式结构改用履带行走机构，降低载具接地比压避免陷雪，开放式管架车身既降低重量又方便积雪快速脱落，不会出现积雪堆积增重的问题，整车结构预留动力系统安装位，可适配不同规格的动力单元完成后续装配，各部件的连接位置均按照实际装配逻辑设计安装孔位与衔接结构，保证模型可直接用于后续的结构验证与3D打印样件制作。
