翻折式H型长页不锈钢合页结构设计

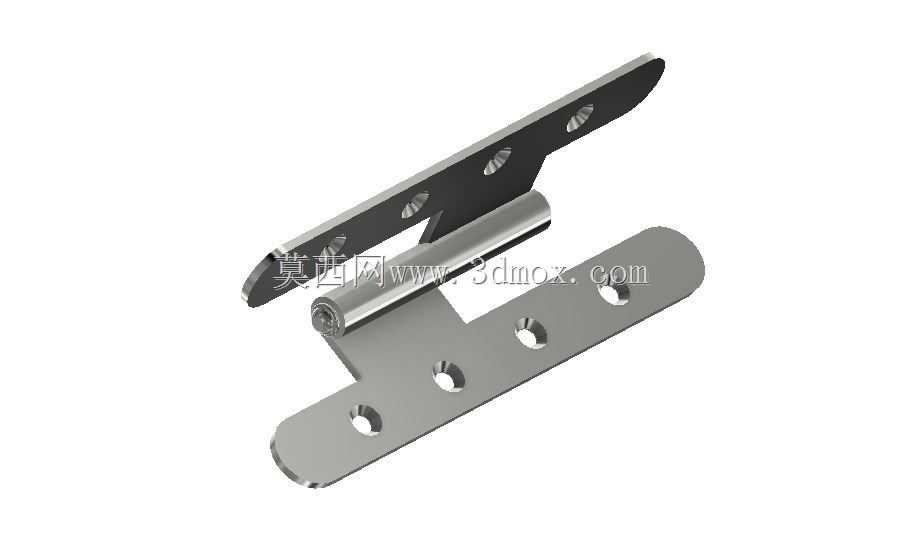

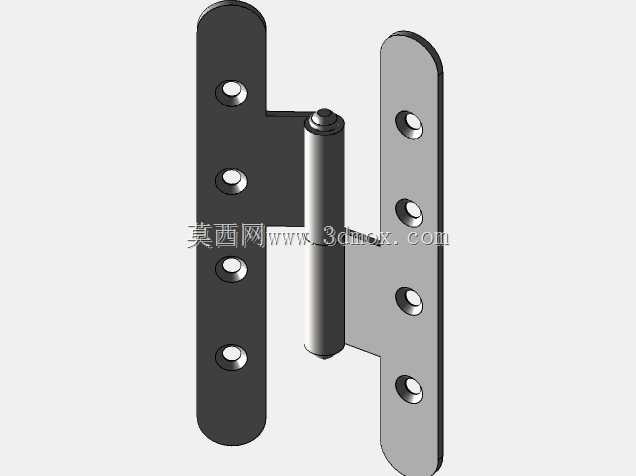

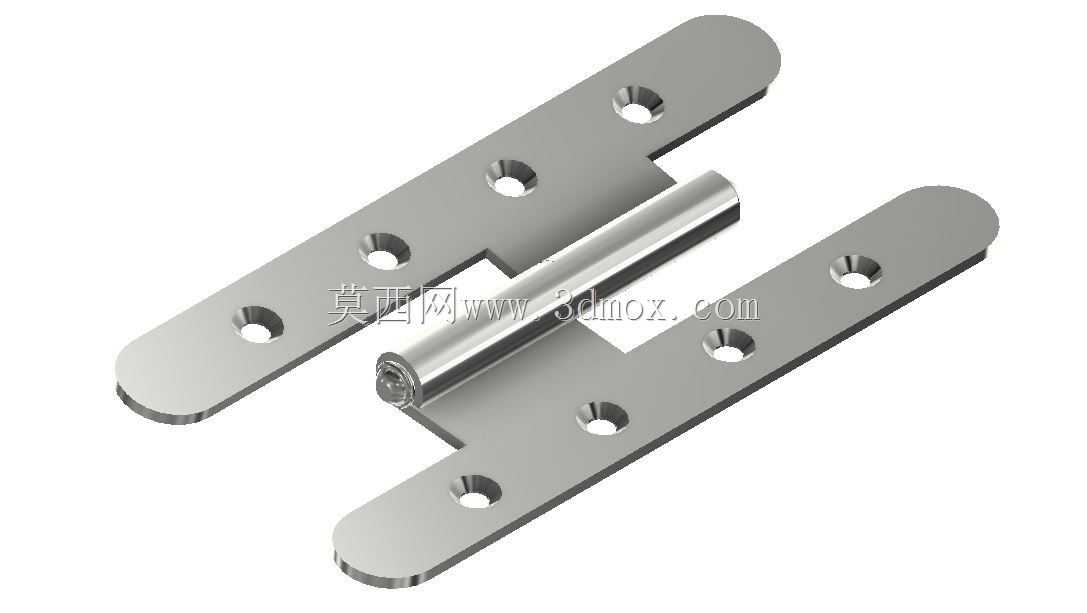

这款长页翻折合页的结构设计，核心围绕大跨度门板、翻折面板的重载连接需求展开，区别于常规小型合页的短页片结构，采用双侧加长页片布局，单页片上均匀排布4个沉头安装孔，安装时可通过多颗紧固件分散受力，避免单点应力集中导致的页片变形或连接松动，适配12-20mm厚度的木质、金属或复合板材连接场景，常见于大型设备检修门、折叠工作台面板、特种箱体侧开门、定制家具翻折隔板等需要大承重、长跨度铰接的工况。

从结构设计逻辑来看，合页的铰接轴采用通长实心圆柱销结构，轴套与页片采用一体化冲压弯折成型，没有额外的焊接拼接点，从根源上避免了焊接部位应力断裂的风险，页片边缘做了R3圆角过渡处理，既可以消除安装时的锐边割手隐患，也能减少页片开合过程中与安装面的剐蹭磨损。页片上的安装孔全部采用沉头设计，安装后紧固件头部完全没入页片平面，不会突出表面影响门板开合的平整度，也避免了突出螺帽剐蹭周边构件。

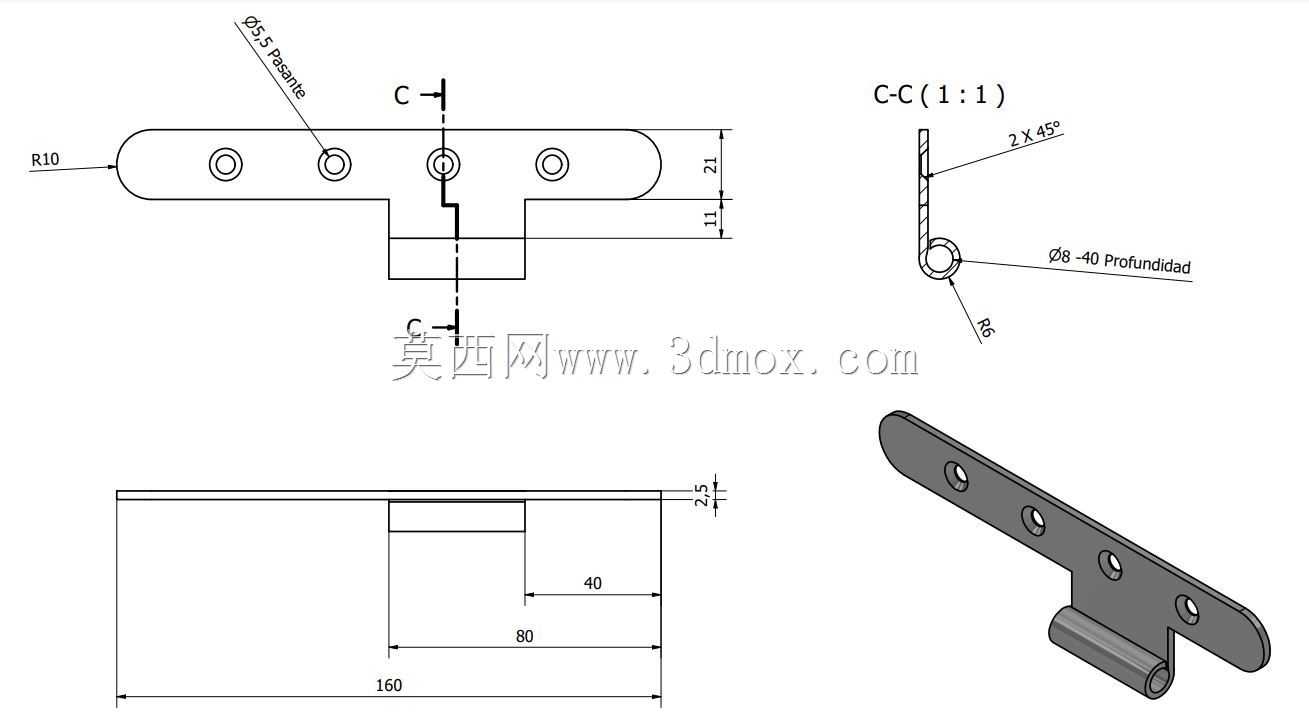

安装边界方面，这款合页的单页片长度覆盖近200mm的安装跨度，铰接部位的轴径匹配重载开合需求，开合角度可达到0-180度自由翻折，轴部的配合间隙控制在0.1mm以内，既保证开合过程无卡滞，也不会出现页片晃动、错位的问题。设计过程中针对页片的受力变形做了校核，当单侧页片承受垂直方向15kg载荷时，页片末端的形变量控制在0.2mm以内，完全满足常规工业设备、定制家具的铰接承重需求。

在实际选型应用中，这类长页合页不需要像小型合页那样在门板侧边排布多组来分散受力，单组合页即可覆盖近200mm的连接跨度，既减少了安装时的定位打孔工作量，也能保证整段铰接边的受力均匀，避免多组小合页安装不同心导致的开合卡滞、异响问题。页片的平面度控制在0.05mm以内，安装后与板材表面可以完全贴合，不会出现局部翘缝的问题，铰接部位的转动阻尼均匀，长期使用也不会出现轴部松旷、页片下垂的情况。针对不同的安装场景，页片的孔位间距做了标准化适配，可匹配市面上常见的型材安装孔位、家具板材预装孔位，不需要额外现场扩孔调整，降低现场安装的加工难度。
