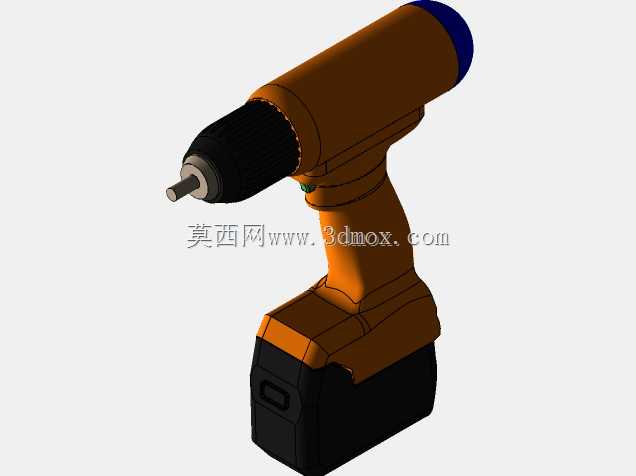

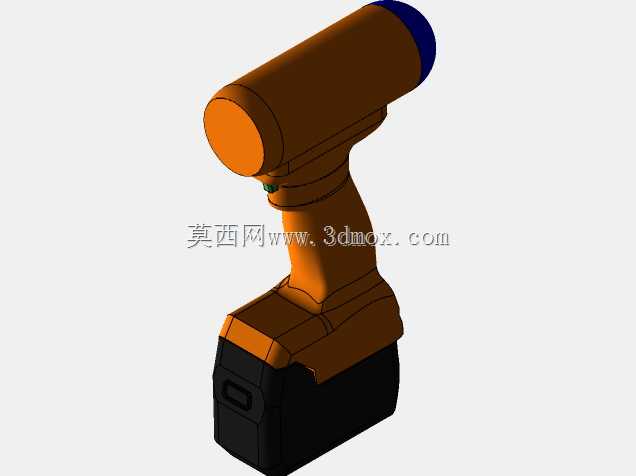

人体工学手持充电式锂电钻结构设计

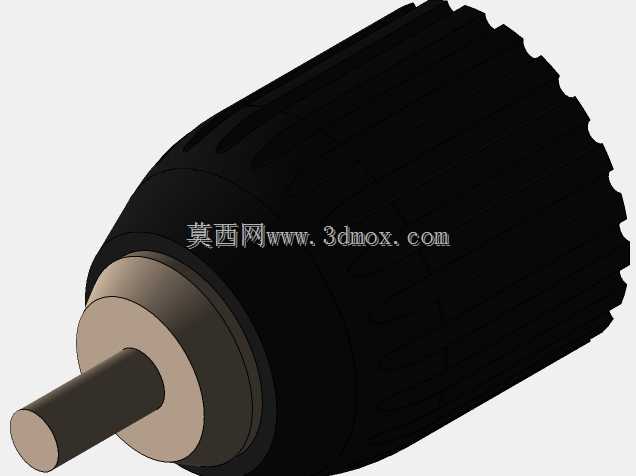

这款手持锂电钻的三维结构设计，核心围绕家装维修、小型构件加工、户外无电源作业等高频使用场景展开，日常可完成木材、薄金属、塑料板材的钻孔作业，搭配对应批头还能实现紧固件拆装，覆盖从家庭DIY到小型工程现场的多数轻量作业需求。设计阶段优先考量手持操作的受力平衡，将电池包布置在握把最下端，让整机重心落在握持区域中心位置，长时间举持作业时能大幅降低腕部的负载力矩，减少操作疲劳感。握把曲面完全贴合成年男性手掌自然握持的轮廓曲线，握持区域做了防滑纹理结构设计，即使沾有少量油污或汗液也能保持稳定持握，避免作业过程中设备滑脱。机身主体采用流线型过渡设计，没有突兀的棱角结构，在狭窄空间作业时能减少结构磕碰，适配柜体内部、管线间隙等局促操作场景的使用需求。功能结构层面，夹头采用自锁式三爪夹持结构，可适配常规直径范围内的钻头与批头，更换作业附件时无需额外辅助工具，徒手即可完成锁紧与松脱操作，切换作业工序的效率更高。机身前端设置的扭矩调节环，可根据不同作业材质匹配对应的输出扭矩，在拧紧紧固件时能避免扭矩过大损坏工件表面，钻孔作业时切换到钻孔档位即可输出最大扭矩，保障钻孔作业的切削效率。顶部的正反转切换拨杆布置在拇指可自然触碰的位置，作业过程中无需大幅调整持握姿势就能完成转向切换，适配退钻、拧出螺丝等操作需求。触发式无级变速开关的行程与输出转速线性匹配，轻按开关可输出低转速慢扭矩，适合钻孔初始定位、紧固件预紧等需要精准控制转速的场景，按到底即可输出额定最高转速，满足快速钻孔、高速拆装的作业需求。充电式电池包采用快拆结构设计，按下锁扣即可快速分离电池与机身，备用电池可直接替换实现连续作业，无需等待设备充电。机身与电池包的连接部位做了密封挡边结构，能阻挡作业过程中产生的木屑、金属碎屑进入连接缝隙，避免接触不良的问题。整机外形尺寸控制在适配单手持握的合理范围内，握把直径贴合手掌围度，机身总长不会在狭窄空间内形成操作干涉，作业时可灵活调整钻孔角度，适配垂直墙面钻孔、顶面钻孔、平面钻孔等不同角度的作业姿态。结构设计阶段还考量了内部元器件的排布空间，电机、传动齿轮组、控制电路板的安装位置都预留了足够的散热间隙，连续作业时能通过机身外壳的散热槽将内部热量导出，避免长时间高负载作业导致的元器件过热问题。外壳的拼接缝隙做了错位止口设计，日常作业中溅落的少量水渍、浮尘不会直接渗入机身内部，提升设备在复杂作业环境下的耐用性。
