可翻转式木托盘组装装载工装设备

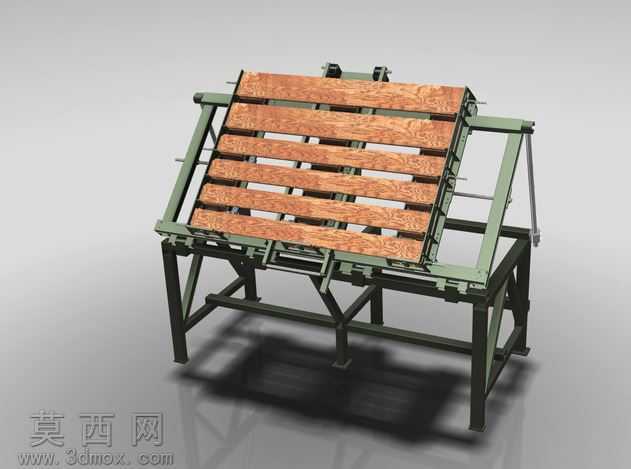

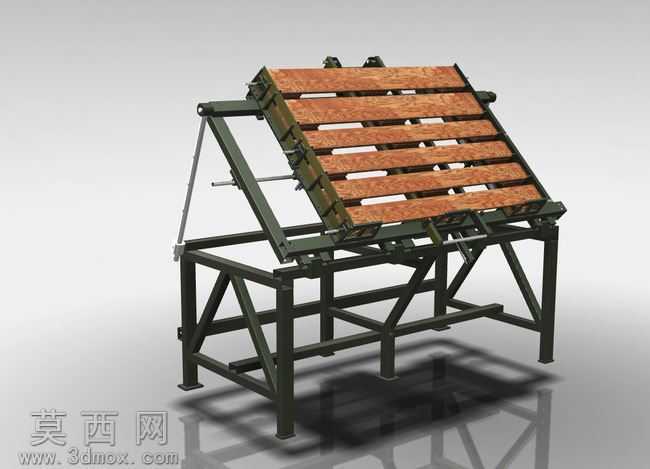

本模型为可翻转式木托盘组装装载专用工装设备，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械工装的实际装配逻辑，对各功能模块进行独立建模后完成整体装配约束，确保各活动部件的运动自由度符合实际使用需求。模型整体分为底部支撑机架、翻转承载框架、角度锁定机构、托盘定位组件四个核心部分，底部支撑机架采用方管焊接结构建模，通过添加焊接坡口、加强筋等细节还原真实焊接机架的结构特征，机架支脚设置安装固定孔位，满足实际设备的地面安装固定需求。翻转承载框架为设备核心功能部件，建模时采用多实体建模方式完成框架型材、木条定位挡块、侧边导向结构的构建，框架上的木条承载位按照标准木托盘的板条间距设置定位凸台，可在组装过程中对木托盘的横向板条进行精准定位，避免板条偏移错位。角度锁定机构采用插销式锁定结构建模，在翻转框架与支撑机架的铰接位置设置多档位定位孔，可根据组装作业需求将承载框架锁定在水平、倾斜等多个作业角度，降低操作人员的作业强度，提升托盘组装效率。材质渲染方面，对支撑机架、翻转框架等金属结构件赋予军绿色哑光金属漆材质，还原工业工装设备的常用涂装效果，对承载位的木托盘板条赋予带自然木纹纹理的实木材质，添加轻微的磨损做旧效果提升模型真实感，对铰接销轴、锁定插销等活动部件赋予光亮金属材质，区分不同功能部件的材质差异。设计思路上，该设备针对传统木托盘组装过程中需要人工翻面、板条定位精度差的痛点，通过可翻转的承载结构实现托盘组装过程中的角度调整，无需人工搬动沉重的木托盘即可完成正反面的钉装作业，同时集成板条定位功能，统一木托盘的板条间距，提升成品托盘的组装一致性，模型各部件均保留可编辑的参数化特征，可根据不同规格的木托盘尺寸调整承载框架的定位间距，适配多规格托盘的组装装载需求。
