往复式间歇传动机构创意机械结构

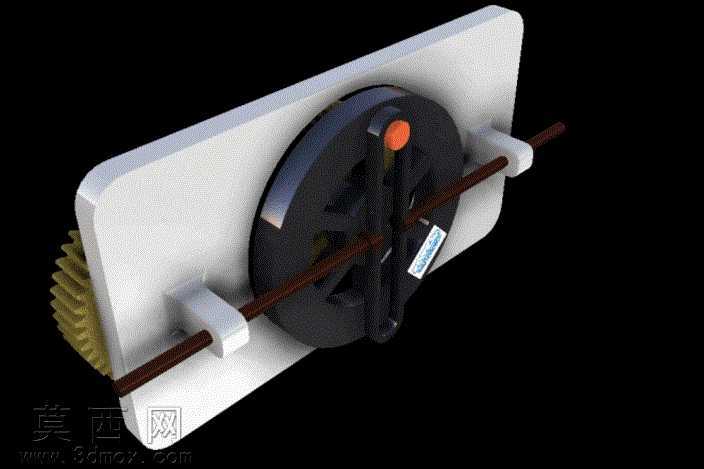

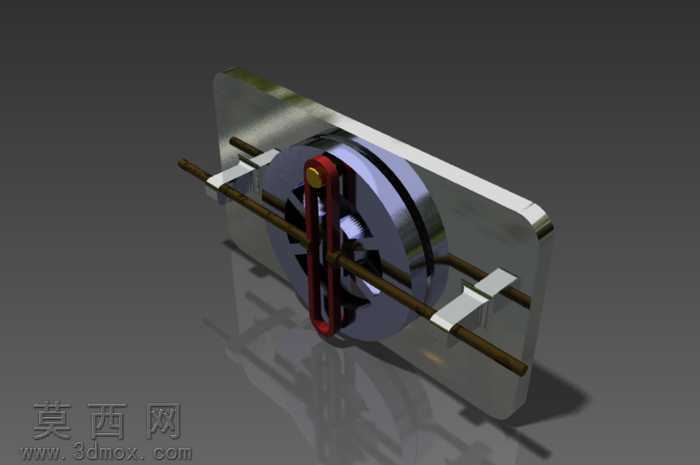

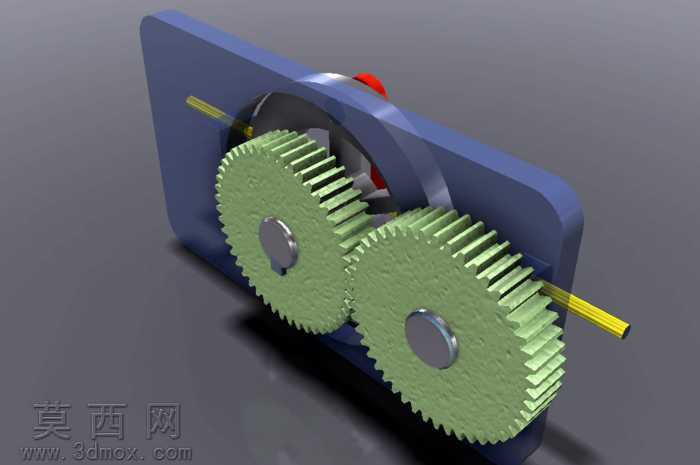

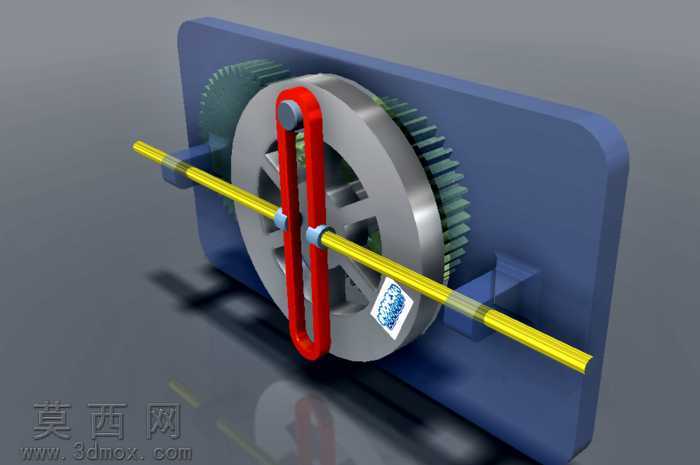

本作品为一款创意类间歇往复传动机械结构，采用三维建模软件完成全参数化建模，整体结构布局紧凑合理，兼具机械原理展示与教学参考价值。建模过程中首先完成基准平面的搭建，以安装基板作为核心承载部件，基板采用圆角矩形造型，边缘做钝化处理避免应力集中，表面赋予哑光浅灰白色硬质塑料材质，模拟工程实际中的安装基座质感。核心传动部件为槽轮式间歇驱动轮，主体采用深黑色哑光工程塑料材质，轮体上开设对称减重槽孔，既降低整体重量又保证结构强度，轮体中心设置驱动转轴，轮面一侧安装橙红色圆柱形操作拨钮，拨钮表面做高光防滑处理，便于手动调试操作。传动杆采用深棕色金属质感材质，模拟淬火钢轴的表面效果，杆体穿过基板上的两个对称支撑座，支撑座与基板一体化设计，内孔与传动杆采用间隙配合，保证传动杆可沿轴向顺畅滑动。基板一侧集成了黄色的齿轮传动组，齿轮齿形参数按照标准渐开线圆柱齿轮设定，齿面做细微磨砂质感处理，模拟真实机加工齿轮的表面纹理，齿轮组与核心槽轮结构联动，实现动力输入与运动转换。渲染阶段采用三点布光方案，主光源从斜上方45度投射，突出结构的立体层次，辅光源补全暗部细节避免死黑，背景采用纯黑色突出主体结构，整体光影柔和自然，清晰展现各部件的装配关系与运动逻辑。设计思路围绕经典槽轮间歇运动机构进行优化，将传统槽轮的径向传动转化为轴向的往复直线运动，通过槽轮上的曲线导槽与传动杆上的拨销配合，当槽轮做连续回转运动时，拨销沿导槽滑动带动传动杆实现周期性的间歇往复直线运动，整体结构无冗余部件，运动逻辑清晰，可作为机械原理教学演示模型，也可拓展应用于小型自动化设备的间歇送料、工位切换等场景，建模过程中所有配合面均按照实际装配公差设定，保证结构运动无干涉，各部件可独立拆分便于后续的工程图导出与3D打印制作。
