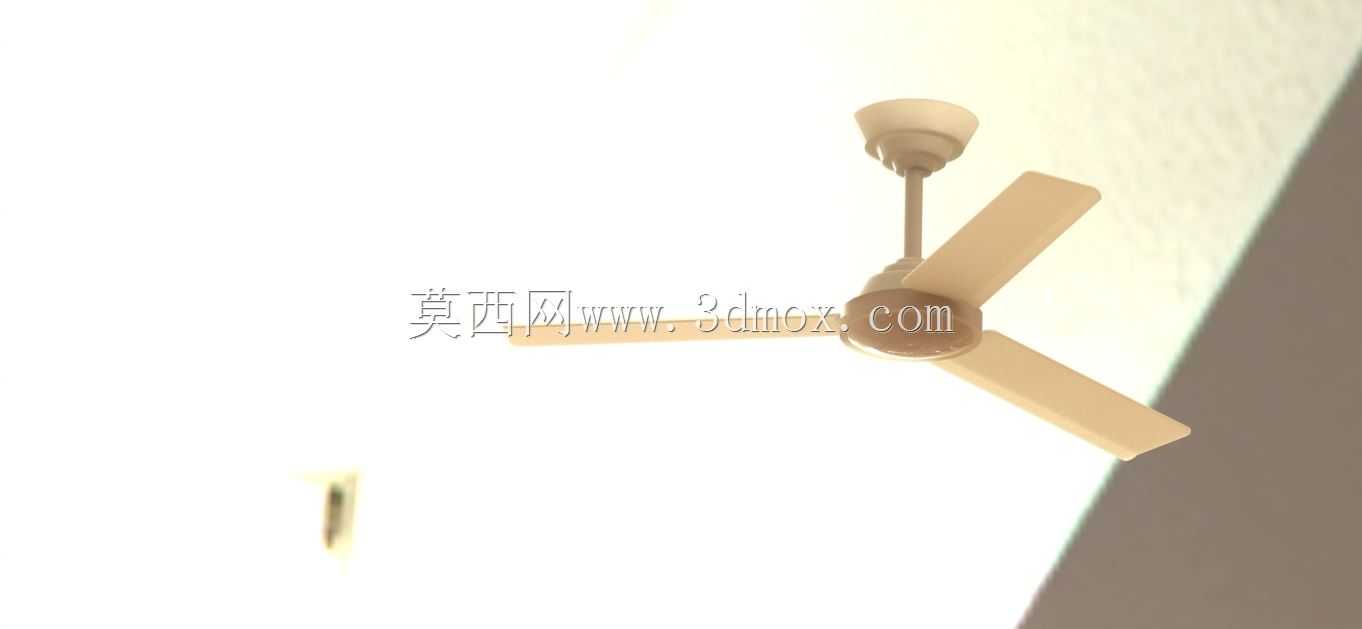

家用三叶吸顶吊扇结构设计方案

这款吊扇的设计首先锚定民用住宅、小型商用铺面的日常通风场景，适配常规2.6米至3.2米层高的室内空间，安装时通过顶部膨胀固定结构与建筑顶面刚性连接，吊杆长度预留了适配不同层高的调整余量，避免扇叶旋转时与地面、周边障碍物产生安全干涉。从功能实现逻辑来看，三叶结构的选型平衡了送风覆盖范围与运行噪音表现，相比多叶扇型，三叶结构的空气切割阻力更小，匹配常规家用功率的驱动电机即可达到足够的送风距离，扇叶采用带轻微扭转角的翼型截面设计，旋转过程中可定向推动室内空气形成循环气流，不会出现直吹人体的生硬风感，长时间开启也能维持舒适的室内空气流动状态。设计过程中优先考虑安装维护的便捷性，顶部的吸顶座预留了标准接线腔位，可直接适配民用建筑常规照明回路的布线规格，吊杆与电机主体、吸顶座之间采用快装式卡扣配合防脱销钉结构，无需复杂专用工具即可完成现场组装，降低普通用户的安装门槛。扇叶与电机转子的连接位做了嵌入式定位槽设计，每片扇叶的安装角度通过模具定位保证一致性，避免因安装角度偏差导致运行时出现动不平衡、引发整机抖动的问题。整机的外形轮廓做了圆角过渡处理，吸顶座、电机外壳的边缘均无尖锐凸起，既降低日常清洁时的磕碰风险，也能减少旋转过程中不必要的风阻损耗。从安装边界来看，扇叶旋转形成的圆周直径适配12至18平米的常规房间面积，安装时要求扇叶距离周边墙面、吊顶装饰物至少保留30厘米以上的安全间隙，避免气流被墙面阻挡形成紊流影响送风效果，同时也防止长期运行中扇叶与周边物体剐蹭。结构设计阶段对各连接部件的受力做了校核，吸顶座的固定孔位可适配常规M8规格的膨胀螺栓，额定承重预留了足够的安全系数，即使长期运行出现部件老化也能保证结构连接可靠性。电机外壳采用封闭结构设计，可阻挡日常使用中的灰尘、蚊虫进入电机内部，延长核心部件的维护周期，扇叶表面做了哑光光滑处理，不易积灰，日常仅需用干布擦拭即可完成清洁。
