复古造型高保真功率放大器结构设计

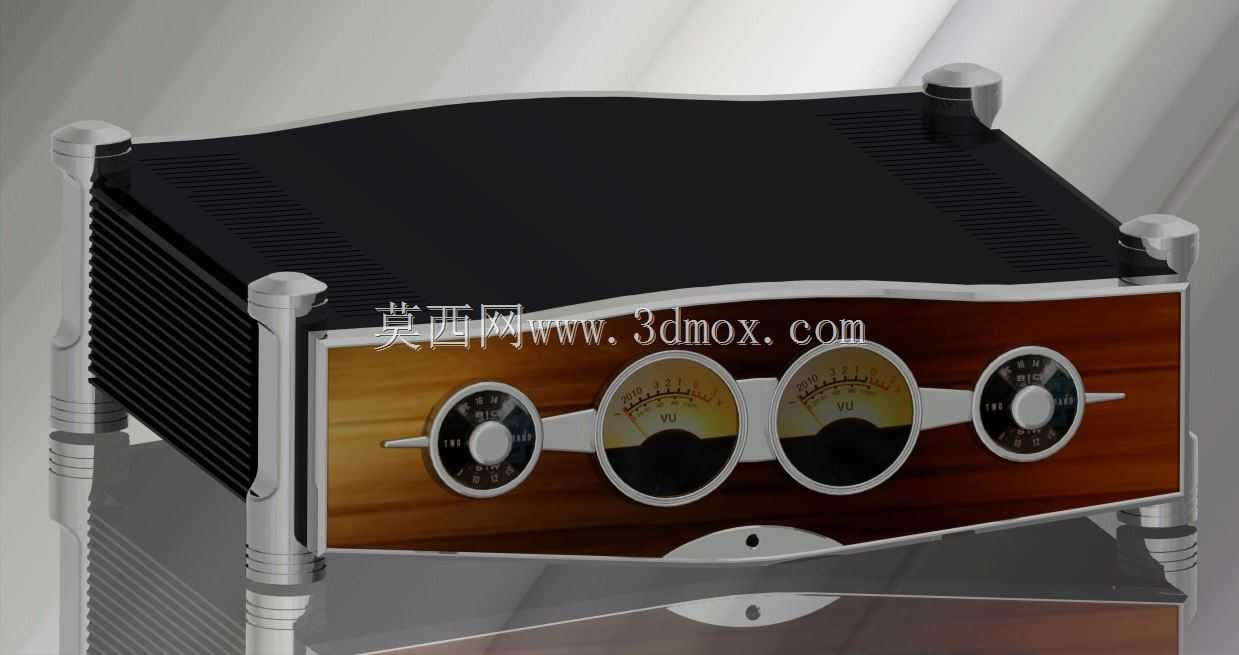

在专业音频重放场景中，这类功率放大器主要承担小功率音频信号的放大输出任务，驱动高保真音箱完成声音重放，常见于家用HiFi听音室、小型录音监听室、高端影音体验空间等场景，区别于专业舞台的大功率功放，这类产品更侧重信号还原的失真度控制与外观质感的匹配。从结构设计角度看，整机采用上下分层的布局思路，顶部为带散热格栅的金属上盖，曲面造型的上盖边缘做了圆弧过渡，既避免直角磕碰的安全隐患，也能在视觉上弱化金属机箱的冷硬感；机身两侧布置了密集的散热鳍片，鳍片采用铝合金挤压成型工艺，与内部功率放大模块的安装基板直接贴合，无需额外加装散热风扇即可满足长时间满功率工作的散热需求，规避了风扇运转带来的底噪干扰，这也是高保真功放结构设计中常用的被动散热方案。前面板采用实木饰面与金属饰条结合的设计，居中布置的两个VU电平表可以实时显示输出功率的动态变化，两侧的旋钮分别承担输入信号切换、音量调节功能，旋钮表面做了防滑滚花处理，操作时的阻尼感经过调校，匹配高端音频设备的操作手感。四个边角的支撑柱采用金属车削加工成型，柱身做了多段环形凹槽装饰，底部搭配减震脚垫，既可以将整机抬离桌面形成底部空气流通通道辅助散热，也能隔绝桌面传递的振动，避免内部电路受振动影响产生额外的信号干扰。安装边界方面，这类功放的机箱宽度通常控制在430mm左右，适配标准影音设备机柜的安装层距，深度控制在350mm以内，高度在150mm上下，预留的接线空间集中在机身背部，包含音频输入接口、音箱接线柱、电源输入接口，接口排布时做了高低压分区，避免强电线路对弱音频信号产生电磁干扰。内部结构上，电源变压器、功率放大板、信号输入板做了独立的仓室分隔，金属隔板可以屏蔽变压器工作时产生的电磁辐射，减少对前级信号电路的干扰，所有内部接线都预留了足够的弯折余量，接插件位置做了防松处理，避免运输过程中接线松脱。前面板的实木饰面采用卡扣加胶粘的固定方式，与金属框架的连接缝隙控制在0.2mm以内，兼顾外观质感与装配效率，顶部散热格栅的开孔率经过计算，在保证结构强度的前提下满足热空气上升排出的通风需求，格栅边缘做了卷边处理，避免安装维护时划伤操作人员。
