单端三极管立体声管放大器结构设计

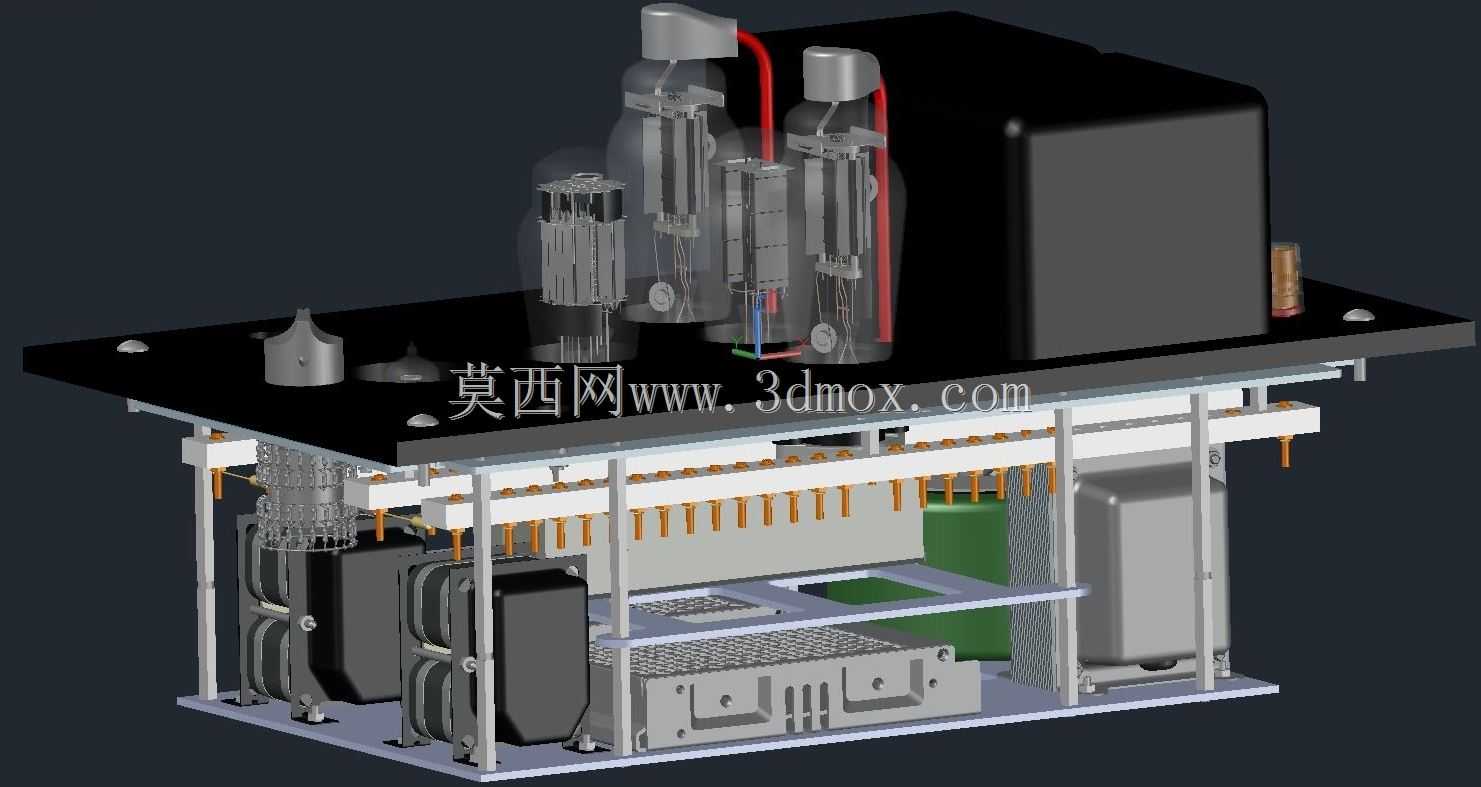

该音频放大装置主要面向高保真音频重放场景，可适配家用桌面音响系统、小型发烧听音室的音频信号放大需求，能够将前级输出的弱音频信号进行功率放大，驱动配套扬声器柱实现声音还原，相比普通石机功放，其依托真空管的信号放大特性，可带来更温润耐听的听感，适配人声、古典乐等多类音频内容的重放需求。从结构设计来看，整体采用分层堆叠的布局思路，上层为真空管安装区域，将信号放大用的真空管、级间变压器布置在黑色绝缘安装台面上，红色高压走线沿真空管侧边排布，既满足高压线路的绝缘间距要求，也避免走线与下层低压元件产生信号干扰；台面预留了真空管的插拔操作空间，方便后期更换不同型号的胆管调整音色。中层为信号处理与衰减模块安装区，设置了金属支撑立柱固定层板，将衰减器、信号耦合元件布置在该区域，层板上预留了元件引脚的过孔与走线槽，强弱电线路沿不同侧边的走线槽布设，减少信号串扰。下层为电源与输出模块区域，布置了电源变压器、滤波电容、输出接线端子等元件，大容量滤波电容单独设置固定支架，避免设备工作时的振动导致电容引脚脱焊，底部金属安装板预留了设备固定的安装孔位，可直接将整机固定在音响机柜内，安装边界适配标准家用音响机柜的层板尺寸，整机深度与宽度均控制在桌面设备的常规尺寸范围内，不会占用过多摆放空间。设计过程中针对真空管的散热需求，在上层安装台面上预留了通风间隙，设备工作时热量可通过间隙自然散出，无需额外加装散热风扇，避免风扇运转带来的底噪影响听音体验；输出端采用级间变压器替代传统输出变压器的设计，可更好匹配12AX7、6AS7等不同型号胆管的输出阻抗，调整输出级的阻尼特性，适配不同阻抗参数的扬声器柱；接口部分采用新型插座模型，插拔寿命更长，接触电阻更低，可减少信号传输过程中的损耗，同时插座的固定结构做了加强处理，频繁插拔线材也不会导致插座松动移位。
