便携一体式吉他扩声功放系统结构设计

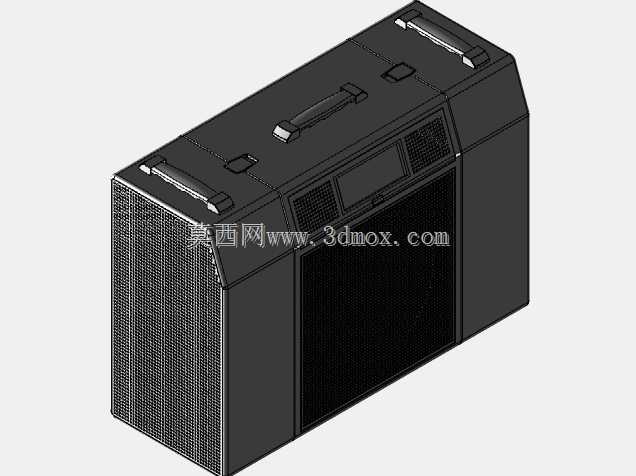

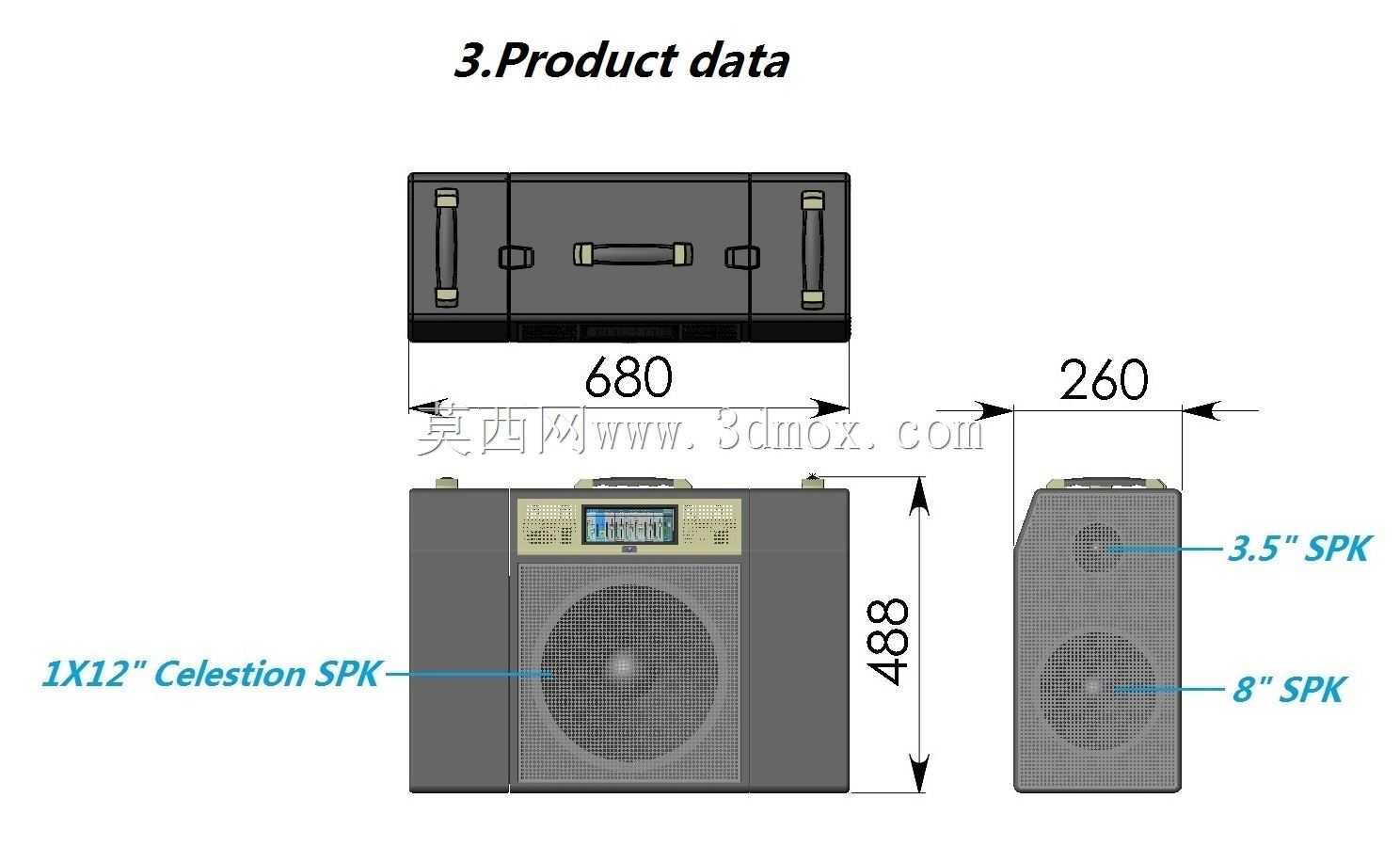

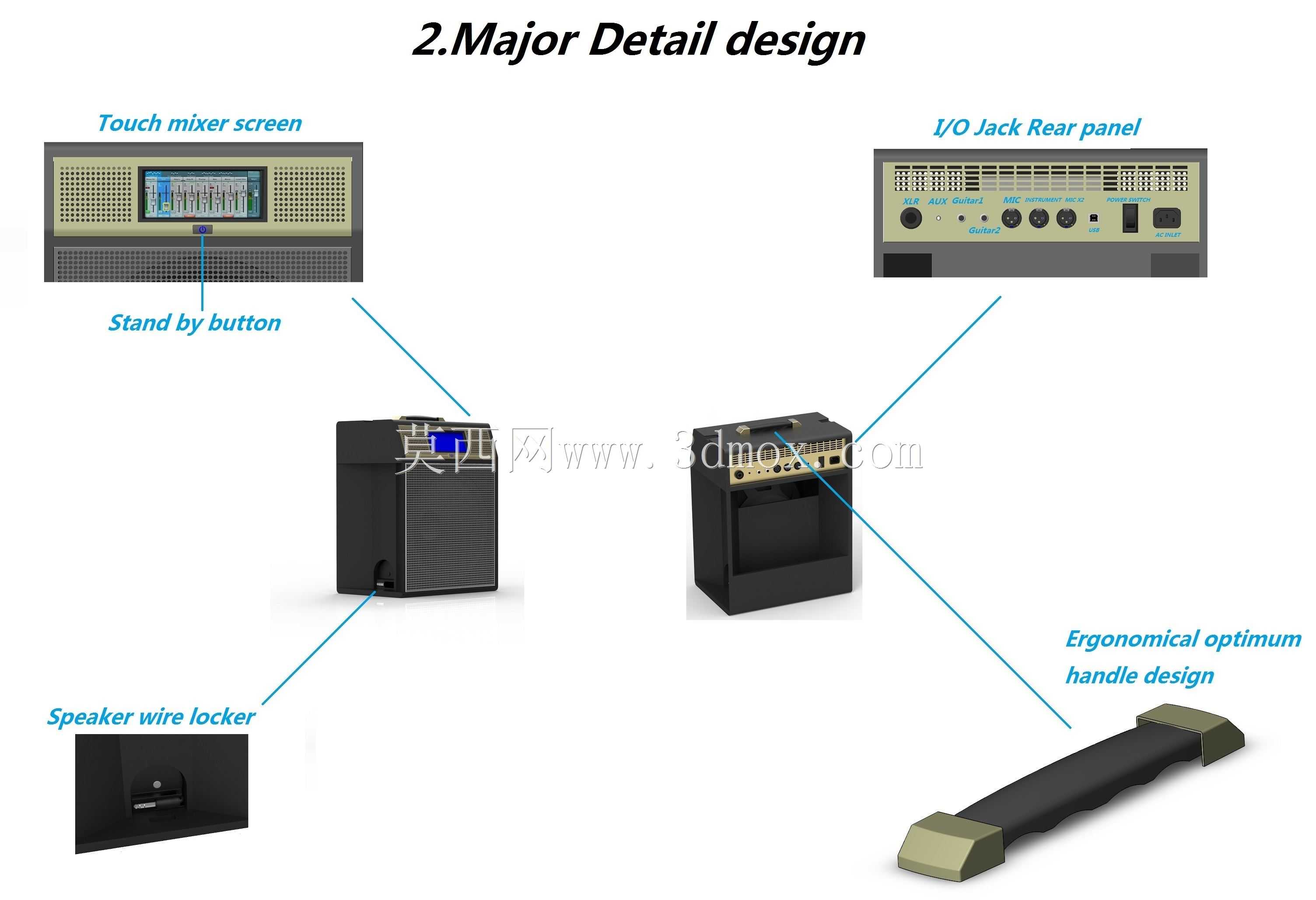

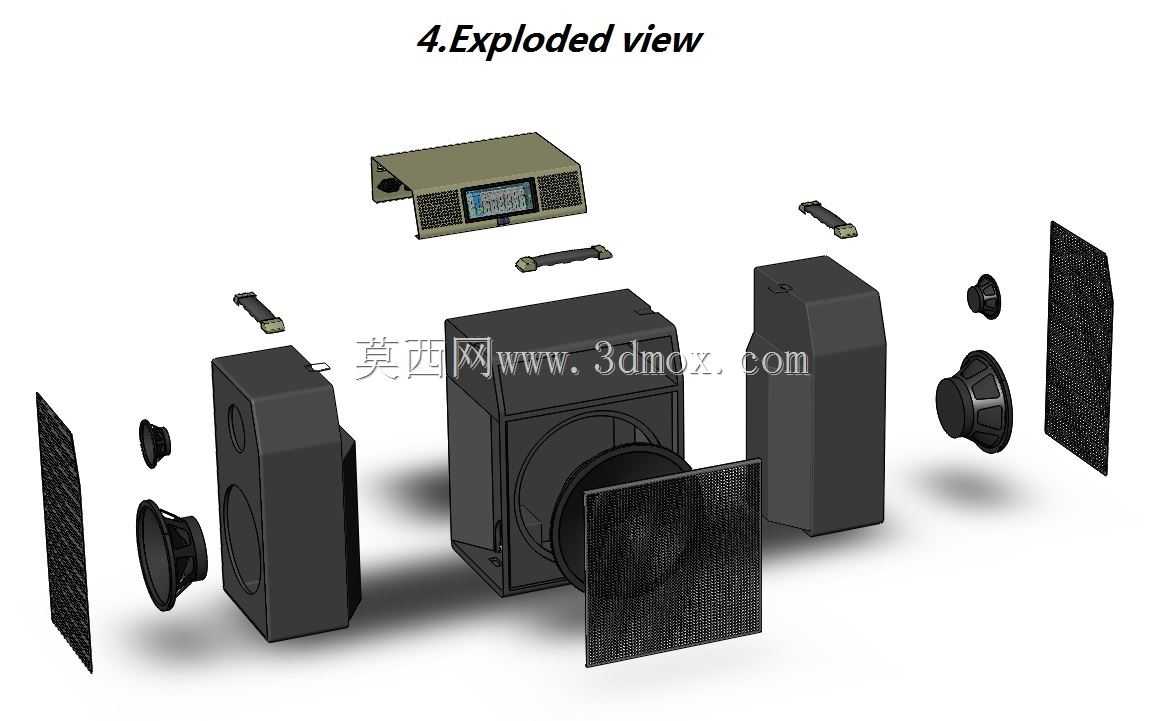

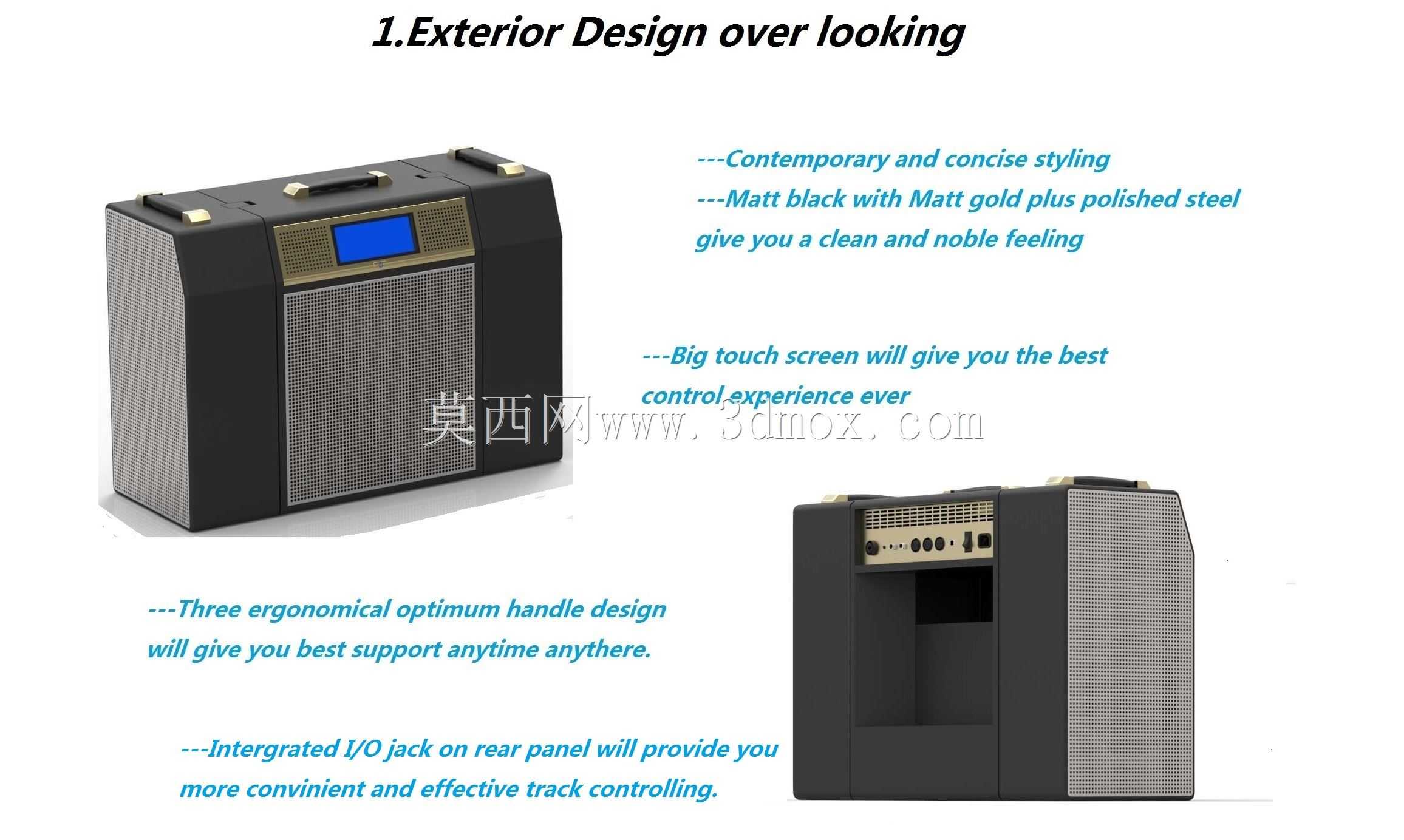

这款一体式扩声设备主要面向小型现场演出、街头演艺、室内排练等场景，解决传统分体式音响与功放组合携带不便、接线繁杂的痛点，将功率放大模块、混音调控单元、扬声单元整合在同一箱体内，使用者无需额外搭配周边设备即可完成整套扩声链路搭建。从结构设计层面看，整机外壳采用哑光黑金属搭配哑光金装饰件与抛光钢质格栅，在控制整机重量的同时保证外壳抗磕碰性能，适配户外移动使用的复杂工况；箱体顶部设置三处符合人体工学的提手结构，分别对应单人短距离手提、双人协同搬运、挂装固定三种使用需求，提手与箱体连接位置做了内嵌式加强筋处理，避免长期承重出现连接位开裂问题。正面区域集成大尺寸触控显示屏，可直接完成输入通道增益调节、音效参数切换、输出音量控制等操作，省去传统设备繁多的物理旋钮，降低非专业使用者的操作门槛；扬声单元采用正面内嵌式安装，钢质格栅与箱体预留2mm安全间隙，避免搬运过程中异物磕碰损坏振膜。箱体后侧做了内凹式接口舱设计，将所有输入输出接口集中布置在舱内，包含乐器输入、麦克风输入、线性输出、电源接口等，内凹结构可避免插接线缆在搬运过程中受外力拉扯出现接口松脱或焊盘脱落问题，同时接口舱边缘做了圆弧导角处理，防止接线时划伤手部。整机外形边界控制在可单人携带的尺寸范围内，底部设置四个防滑橡胶脚垫，放置在地面或舞台台面时可避免滑动，同时减少箱体谐振产生的音染；箱体侧面采用网罩包覆的透声结构，配合正面扬声单元形成宽角度声场覆盖，小型演出场景下无需额外布置补声音响即可覆盖15-20平米的听音区域。内部结构采用分层式布局，上层为功放电路板与触控屏控制模块，中层为扬声单元安装腔体，下层为电源模块与散热通道，各模块之间设置金属屏蔽隔板，避免功率模块对音频信号产生电磁干扰，散热通道采用后侧下进风、上出风的自然对流结构，无需额外加装散热风扇即可满足长时间满功率工作的散热需求，同时杜绝风扇运转产生的底噪影响扩声音质。混音模块支持多路音频信号同时输入，可同时接入吉他、麦克风、伴奏音源等信号，独立调节每路信号的音量与音效参数，满足单人弹唱、小型乐队排练的使用需求。
