明装式横向插销型门碰结构设计

这款门碰采用横向插销式结构，区别于常见的磁吸式、橡胶缓冲式门碰，核心功能是在门扇开启到指定位置后，通过插销的卡位动作实现门扇的刚性锁止，避免门扇受外力碰撞、风压影响出现自行移位、回弹夹人或是撞击墙面的问题，尤其适配厂房通道门、设备间隔断门、仓储区域重型平开门这类对门体固定稳定性要求较高的场景。

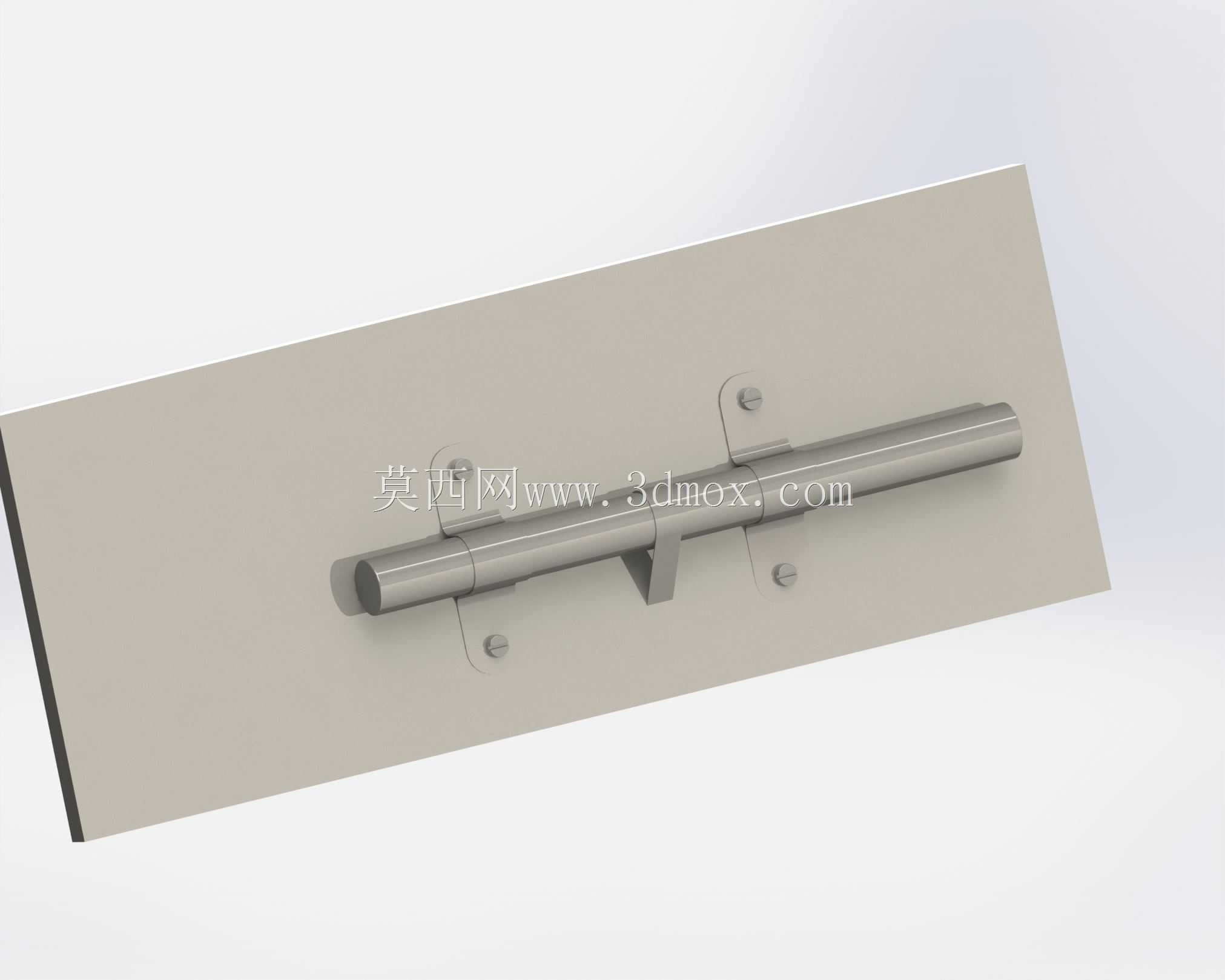

从结构设计逻辑来看，整体采用长条形圆柱插销作为核心动作件，插销表面做了光滑过渡处理，滑动行程内无尖锐棱角，手动推拉时不会出现卡滞、刮手的问题；配套的安装底座采用平板式设计，四个安装孔位对称分布在插销轴线两侧，安装时可直接通过自攻螺丝或是膨胀螺栓固定在门扇侧边的木质、金属或是复合板材表面，不需要在门扇或是门框上做开槽预埋处理，对安装面的平整度要求较低，后期更换维护时也不需要破坏原有门体结构。

安装边界方面，底座的平板尺寸适配常规30-50mm厚度的门扇侧边，插销伸出后的有效卡位长度可覆盖门框侧边10-20mm的搭接范围，安装时只需要保证插销的滑动轴线与门扇开启后的卡位边保持平行，不需要额外做复杂的对位调整；插销的滑动阻尼经过适配设计，日常使用时不会因为门扇的轻微振动出现自行滑出或是缩回的情况，手动操作时的推力控制在10-20N区间，符合日常使用的施力习惯。

在实际应用场景中，这类插销式门碰相比磁吸门碰的锁止力更大，不会因为门扇重量大、外部风压强出现脱开的问题，相比传统的落地式门挡，不会在地面凸起造成通行绊倒风险，尤其适合人员通行频繁、有搬运设备进出的通道区域，安装位置在门扇侧边中部高度，既不会被搬运的货物磕碰损坏，也方便人员随手操作卡位或是解除锁止。结构上没有复杂的弹性零件、易损卡扣，整体采用金属材质成型，长期使用下的磨损量极小，滑动部位只需要定期做简单的润滑维护就能保证动作顺畅，适配工业场景、商用空间的高频使用需求。设计时也考虑了不同安装面的适配性，底座的安装孔做了长圆孔微调设计，安装时如果出现孔位对位偏差，可以在小范围内调整安装位置，降低现场安装的对位难度，插销的端部做了圆弧导角处理，卡位插入对应卡位槽时不需要精准对准就能顺利滑入，减少日常使用的操作门槛。
