创意菱形对开式中门传动结构设计

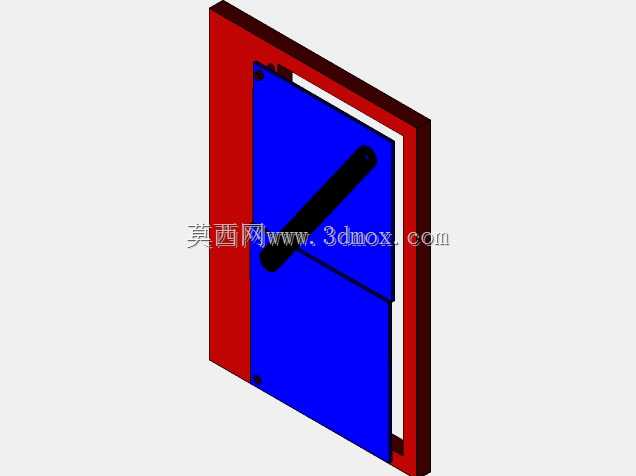

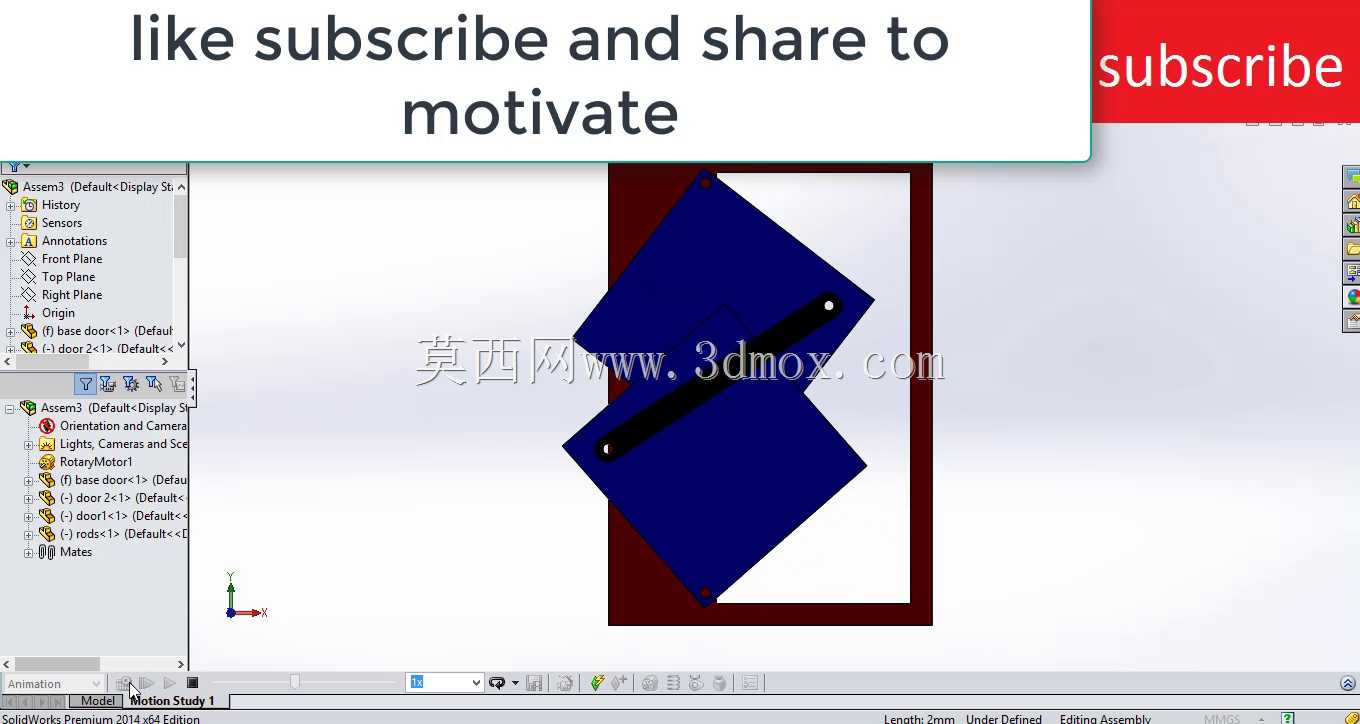

这款菱形对开式中门传动结构，主要适配小型柜体、嵌入式展示柜、创意家具的门体开合场景，区别于常规平开门、推拉门的运动轨迹，采用双菱形板联动的传动逻辑，在开合过程中两块门板同步沿中心轴做对称旋摆运动，完全开启后门板可完全收纳入门框侧边的预留空腔内，不会像平开门那样占用柜体外部的操作空间，也不会像推拉门那样存在一半门洞被遮挡的问题，尤其适合安装在过道狭窄的嵌入式柜体、小户型定制家具、展示类展柜上，能最大化释放门洞的通行与取放空间。

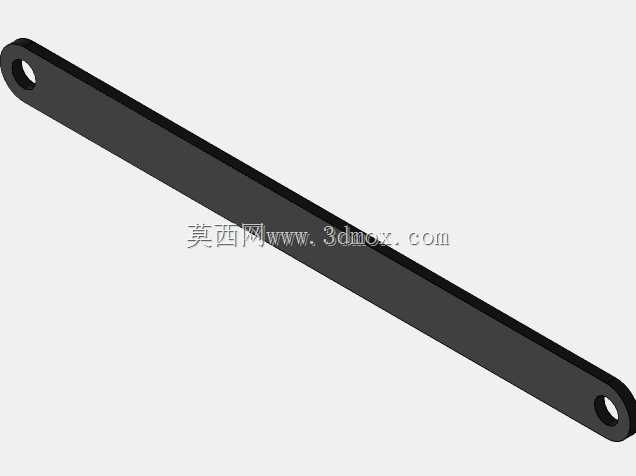

从结构设计逻辑来看，整套机构核心依靠中心长连杆与两块菱形门板的铰接点实现力的传递，门框上下两端预留铰接定位孔，门板与连杆的铰接处采用间隙配合的轴孔结构，运动过程中两块门板始终保持中心对称，开合全程无运动死点，手动推拉任意一块门板即可带动另一块同步完成开合动作，不需要额外加装锁止结构即可在完全闭合、完全开启两个位置实现自定位，避免门体在非操作状态下出现自行滑移的问题。

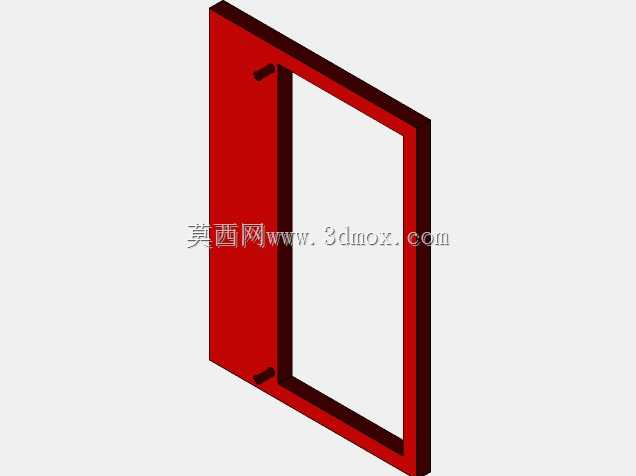

安装边界方面，整套机构的运动包络完全处于门框的内轮廓范围内，设计时只需要在门框左右两侧预留与门板厚度匹配的收纳槽即可，门板的外形尺寸可根据实际门洞大小做等比例缩放，铰接点的位置可根据门板的重量调整轴径大小，常规木质、亚克力材质的门板采用直径6mm的铰接轴即可满足承重需求，若采用金属材质门板可将铰接轴直径提升至8-10mm，同时在铰接位置加装耐磨轴套降低长期开合的磨损量。

实际应用中，这套结构不需要配套复杂的滑轨、铰链配件，所有零件均为平板式结构，加工时只需要通过激光切割、数控铣削即可完成零件加工，装配时仅需要将铰接轴依次穿入对应轴孔即可完成组装，装配公差要求宽松，普通木工即可完成现场安装调试，相比常规的异形门传动结构，零件数量少、故障率低，长期使用过程中只需要定期在铰接点涂抹少量润滑脂即可维持顺畅的开合手感，不会出现滑轨卡顿、铰链下垂的常见问题。同时这种对称式的菱形开合形态具备较强的视觉辨识度，用在商业展示柜、创意家具上还能起到提升产品外观吸引力的作用，兼顾功能性与装饰性。
