谷物干燥处理成套工业作业设备结构

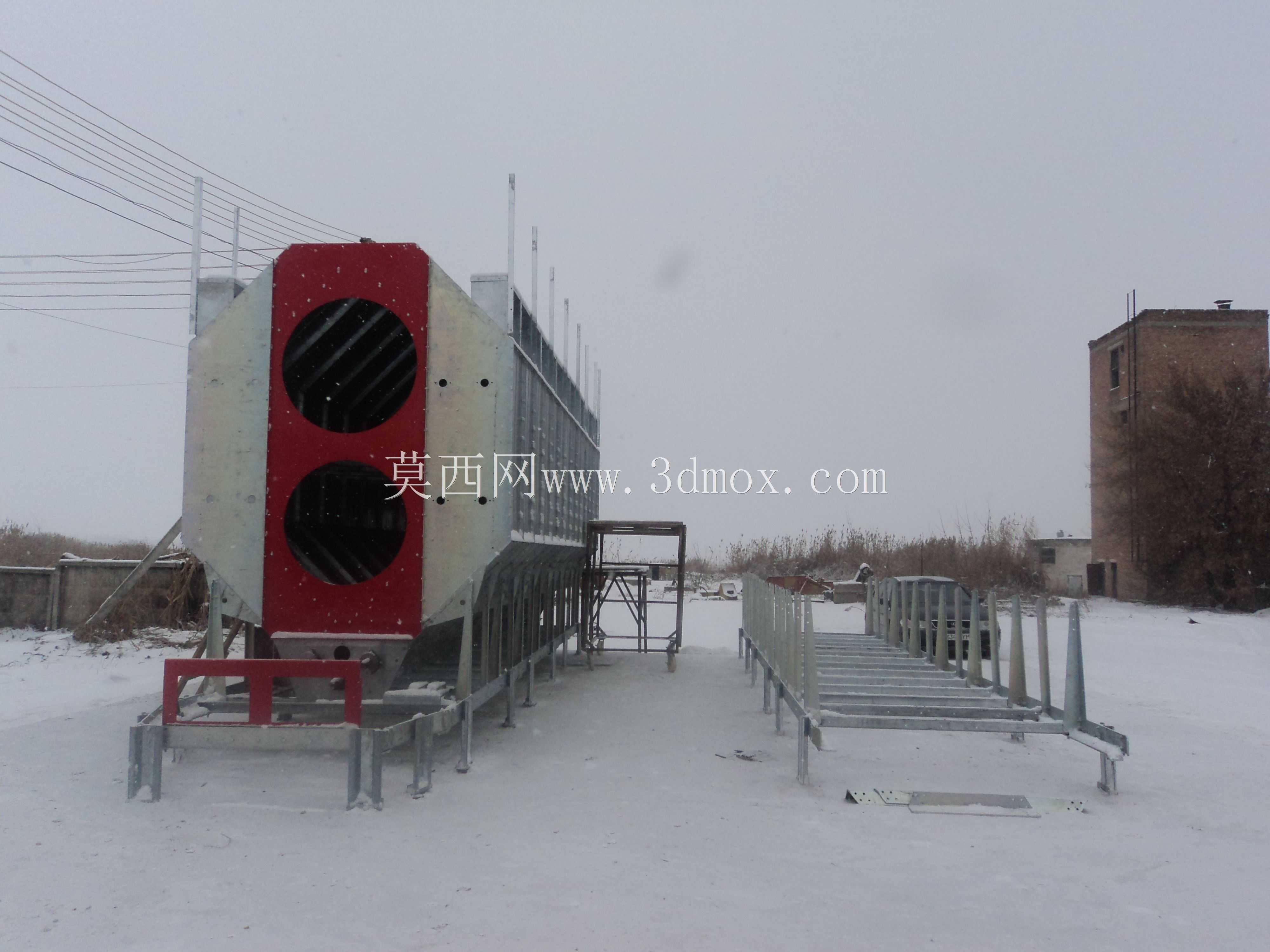

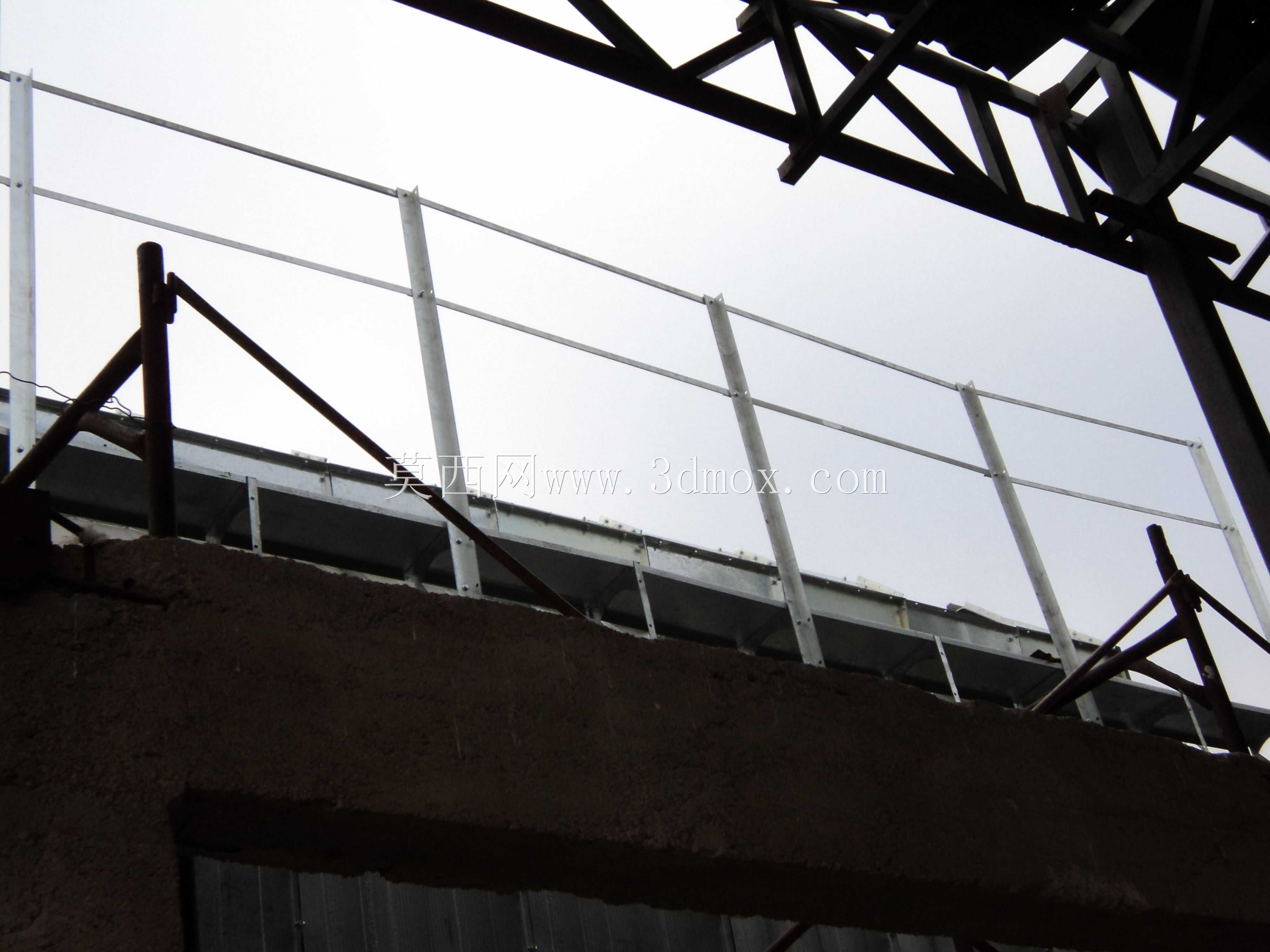

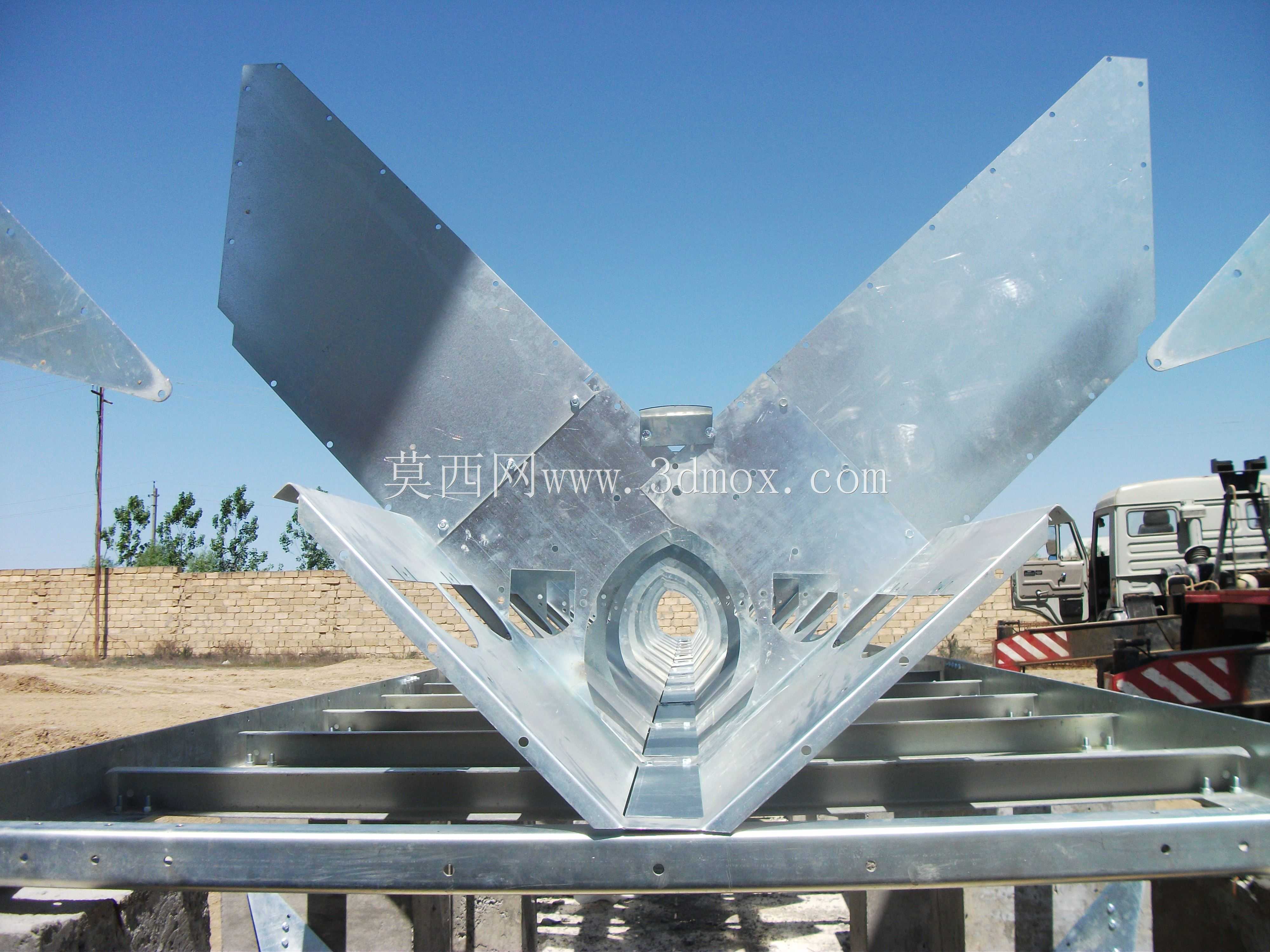

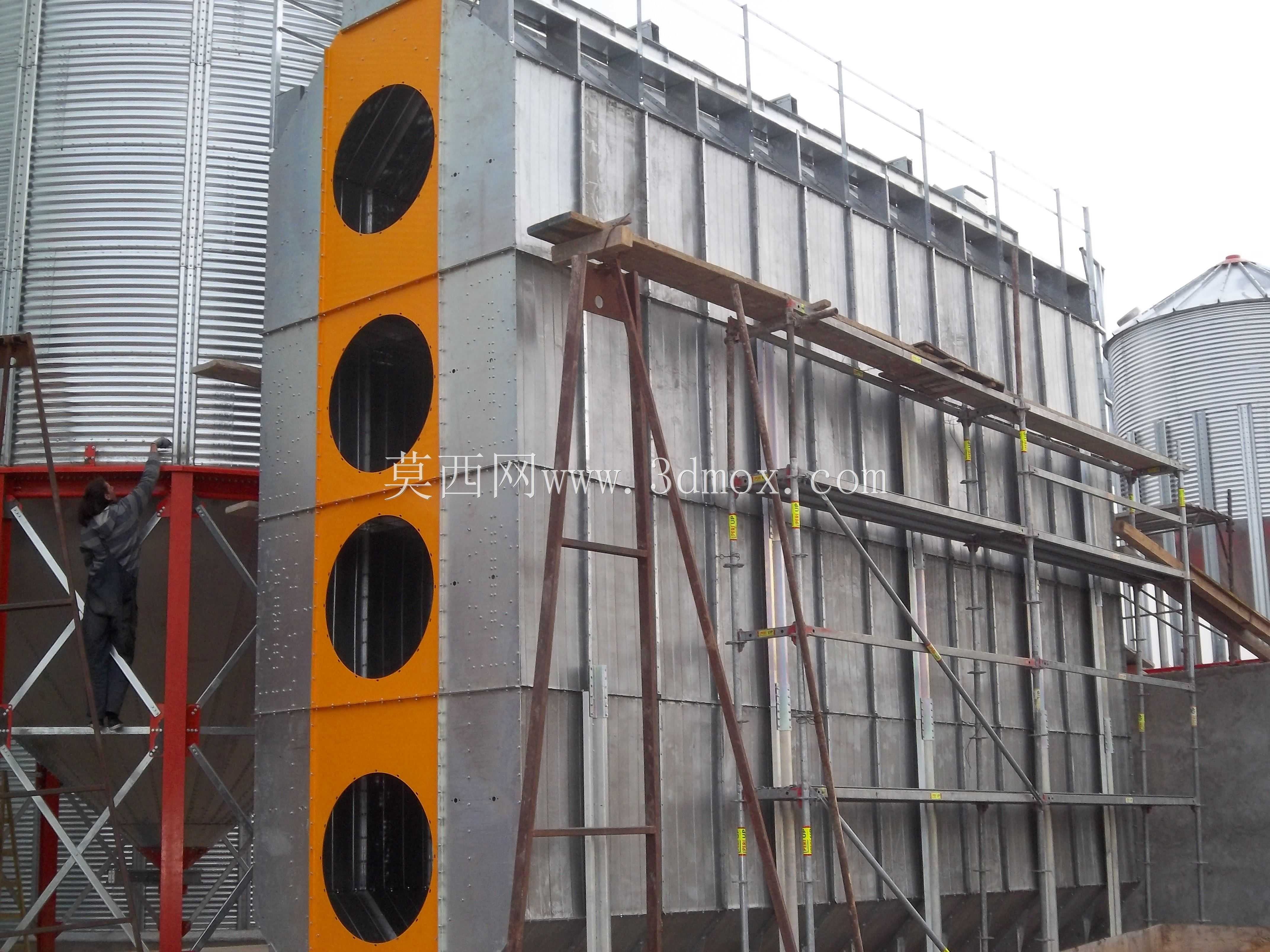

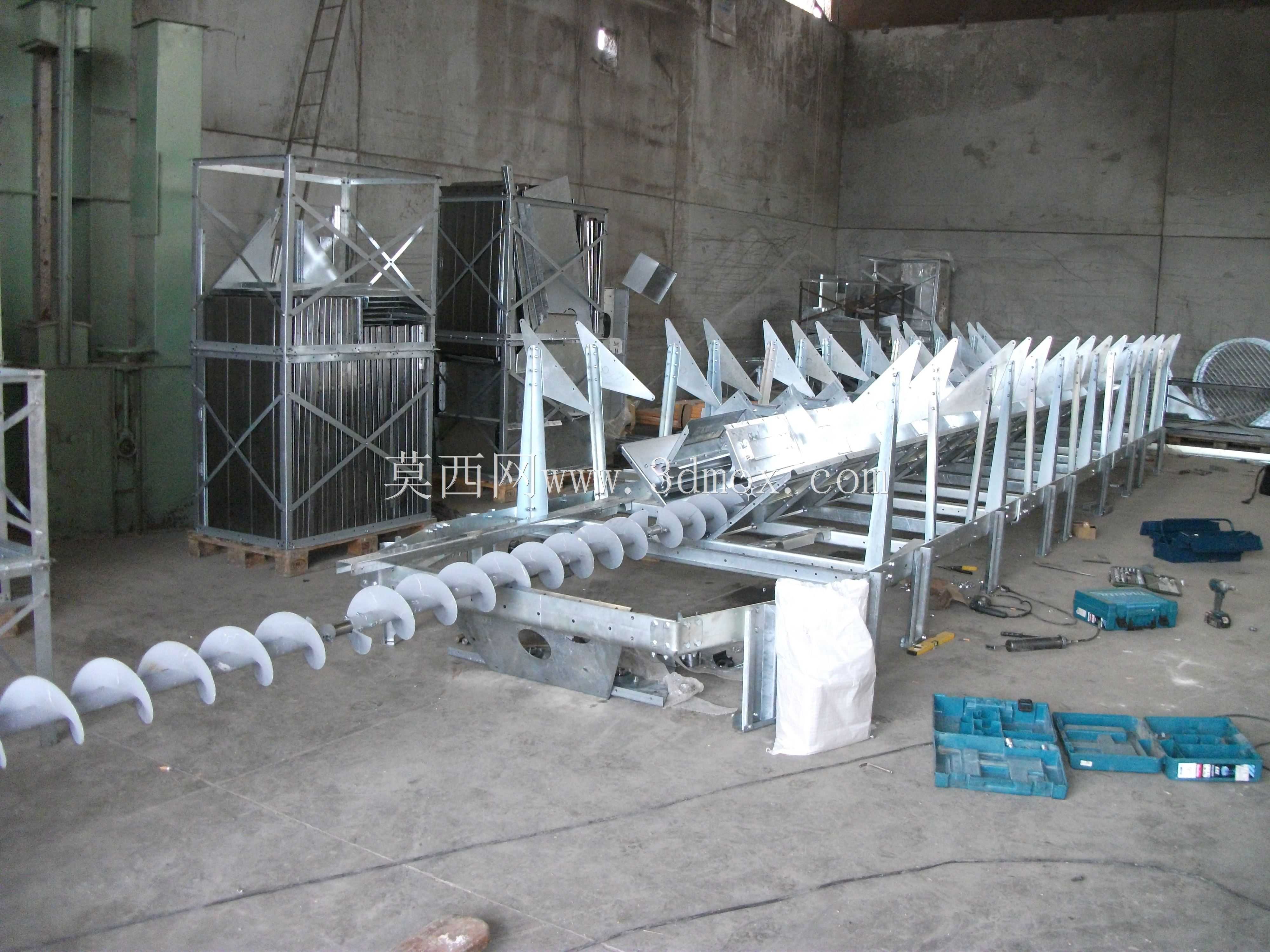

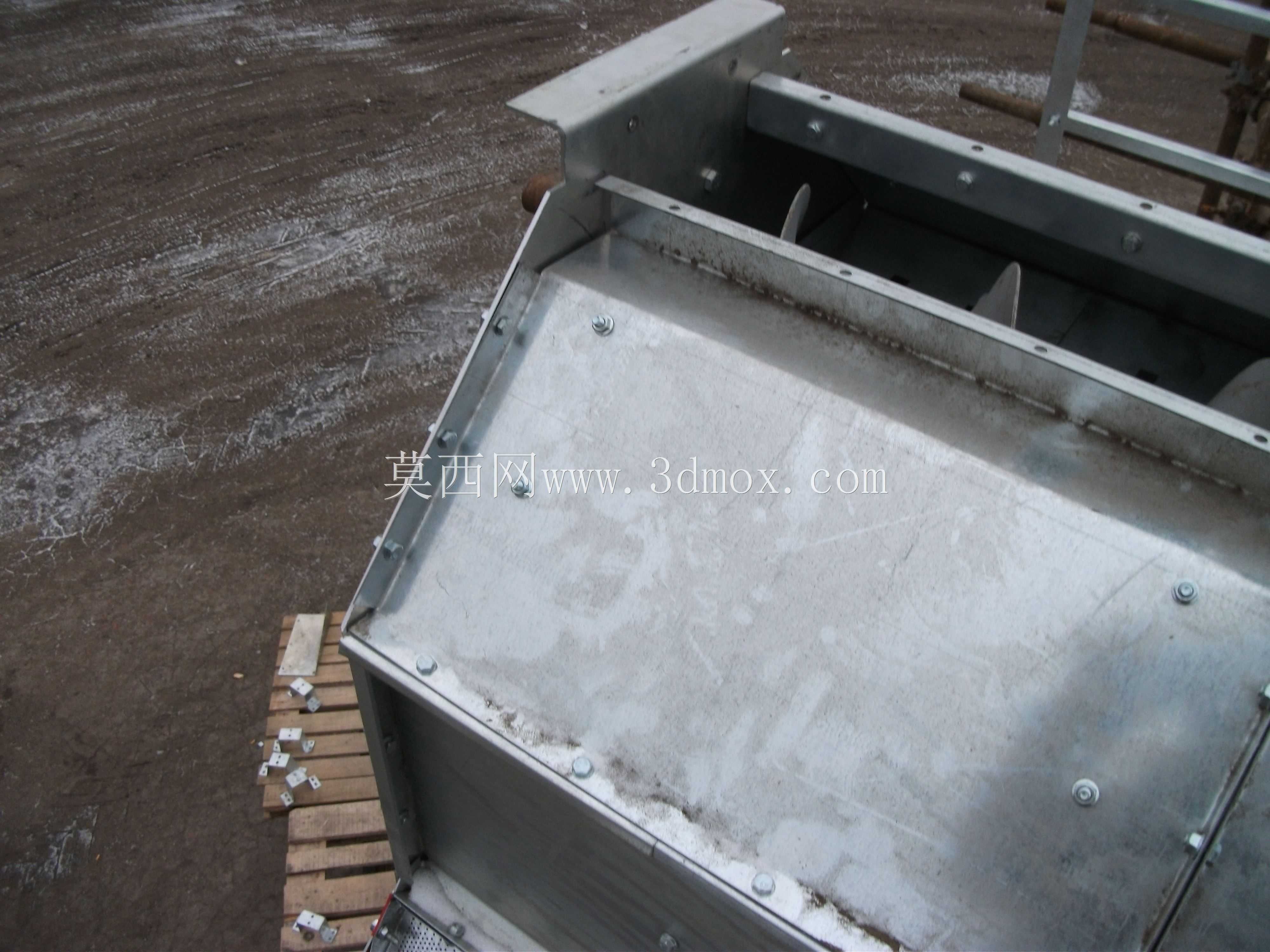

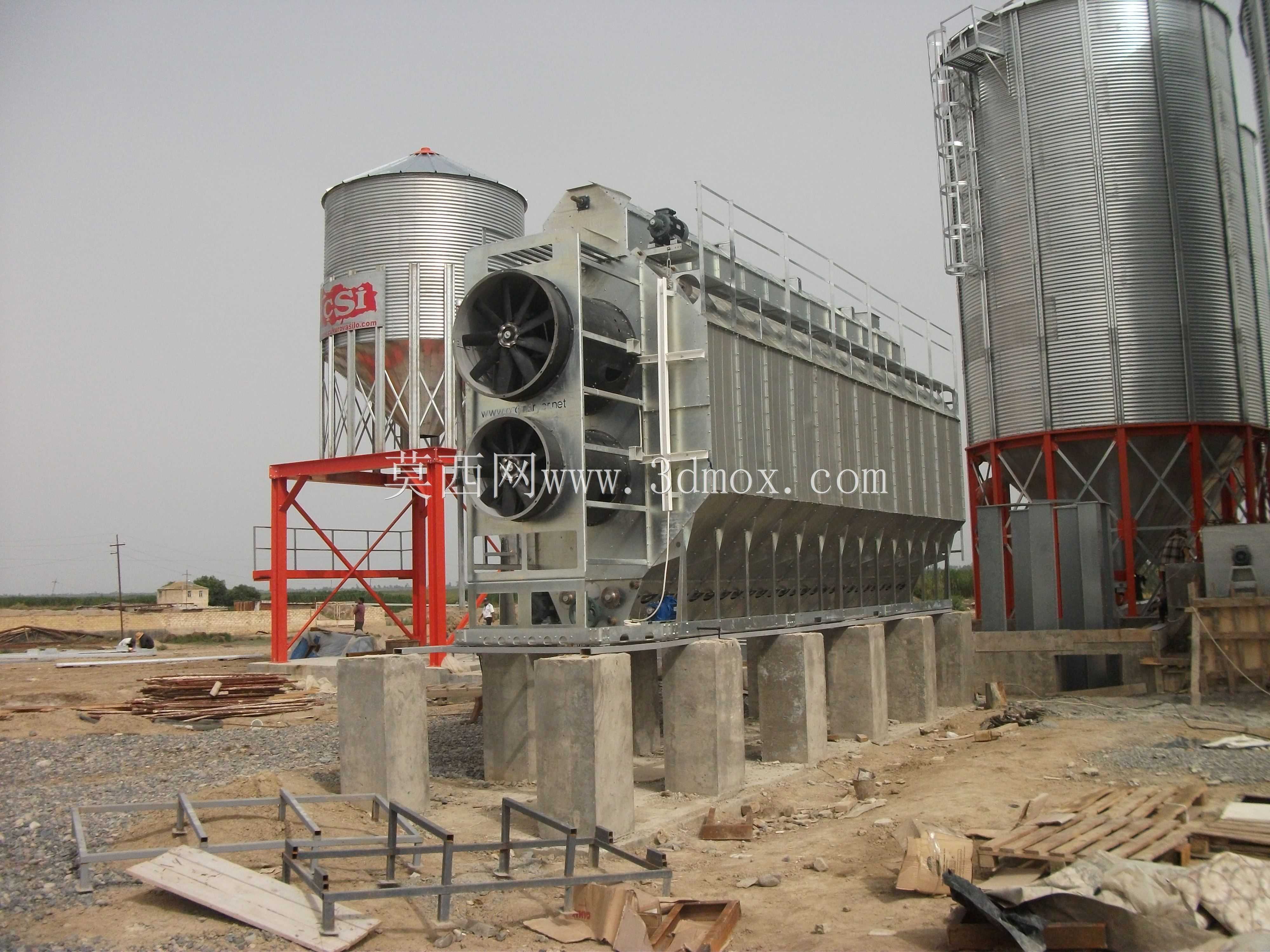

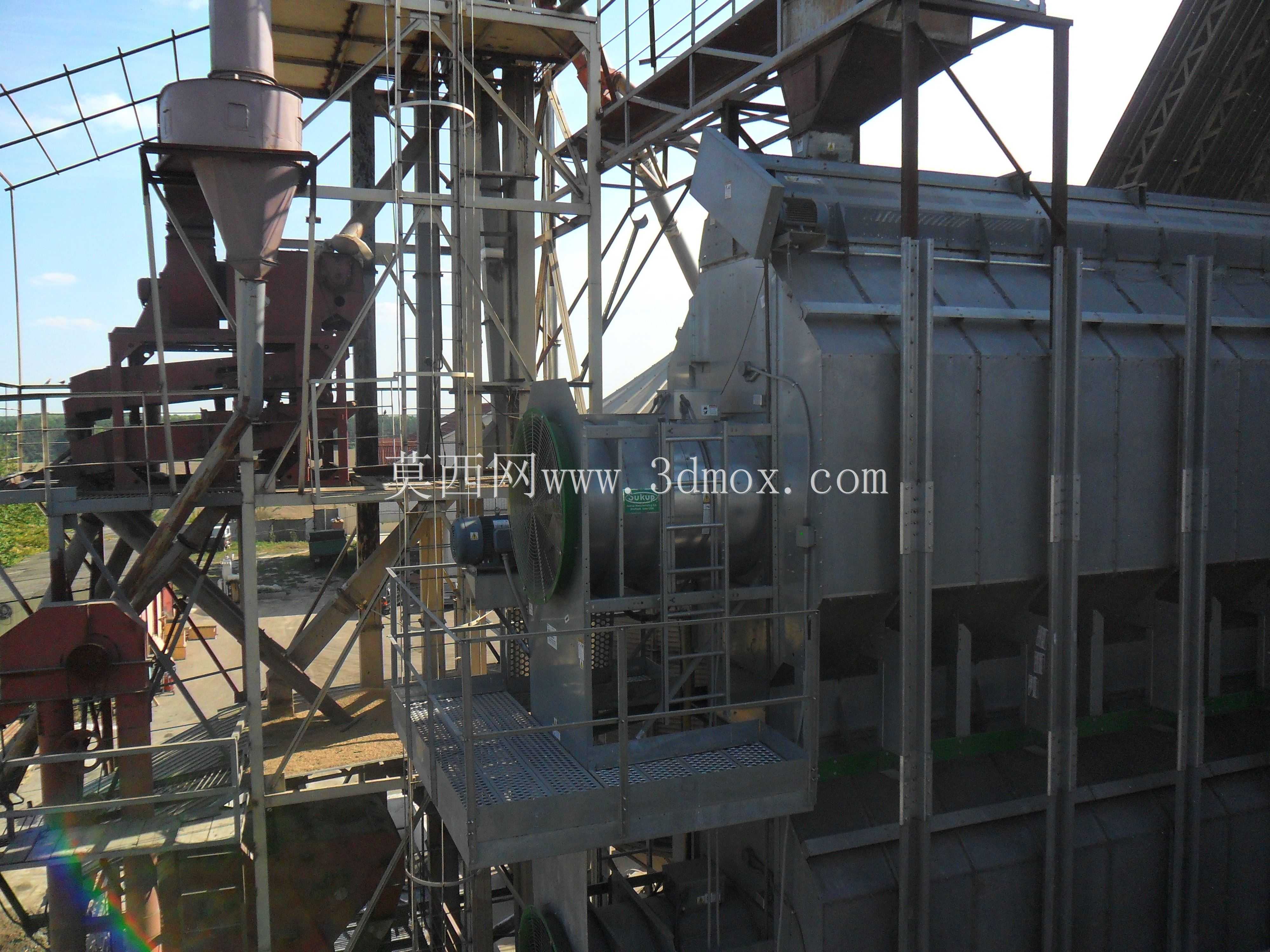

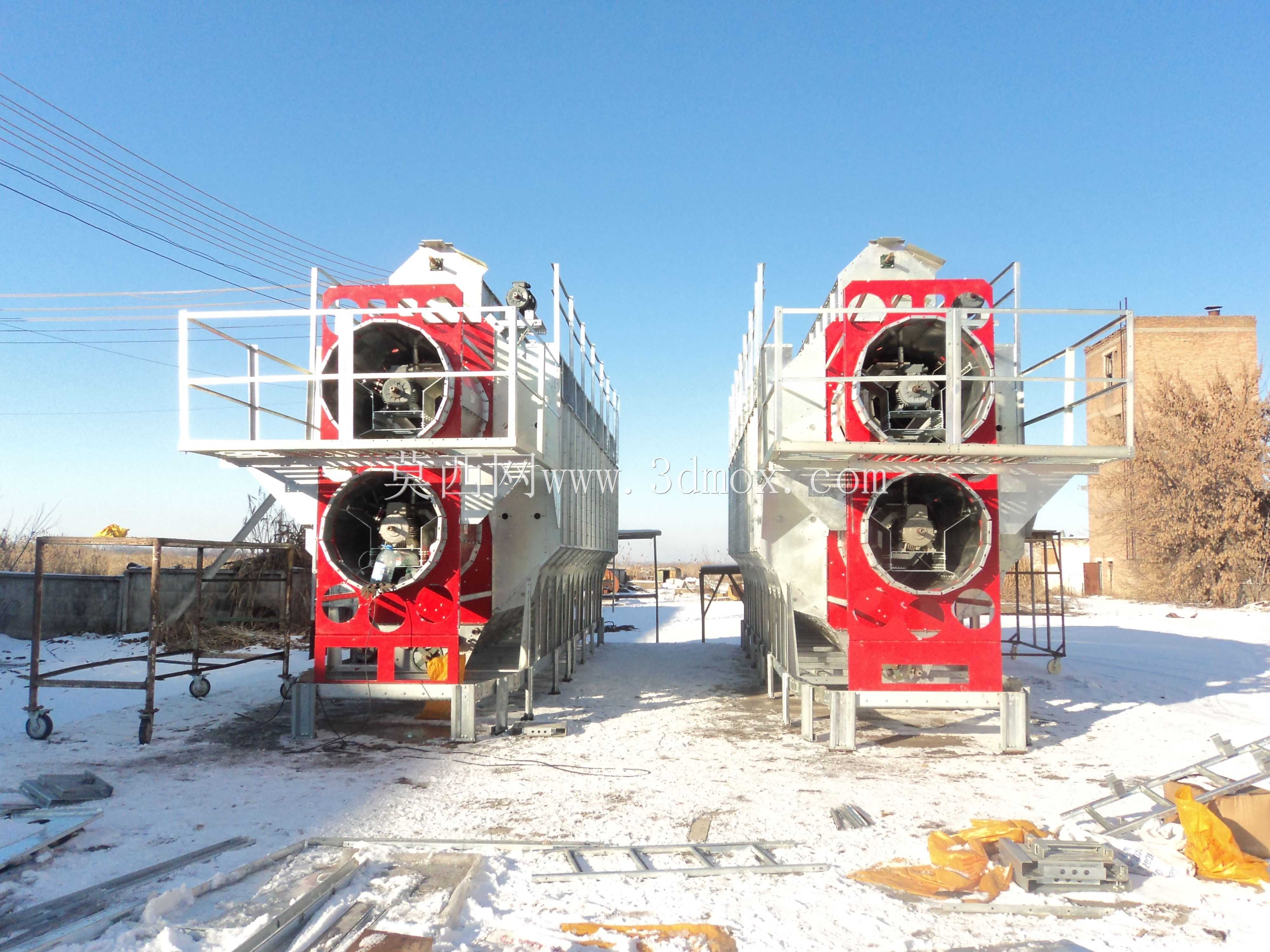

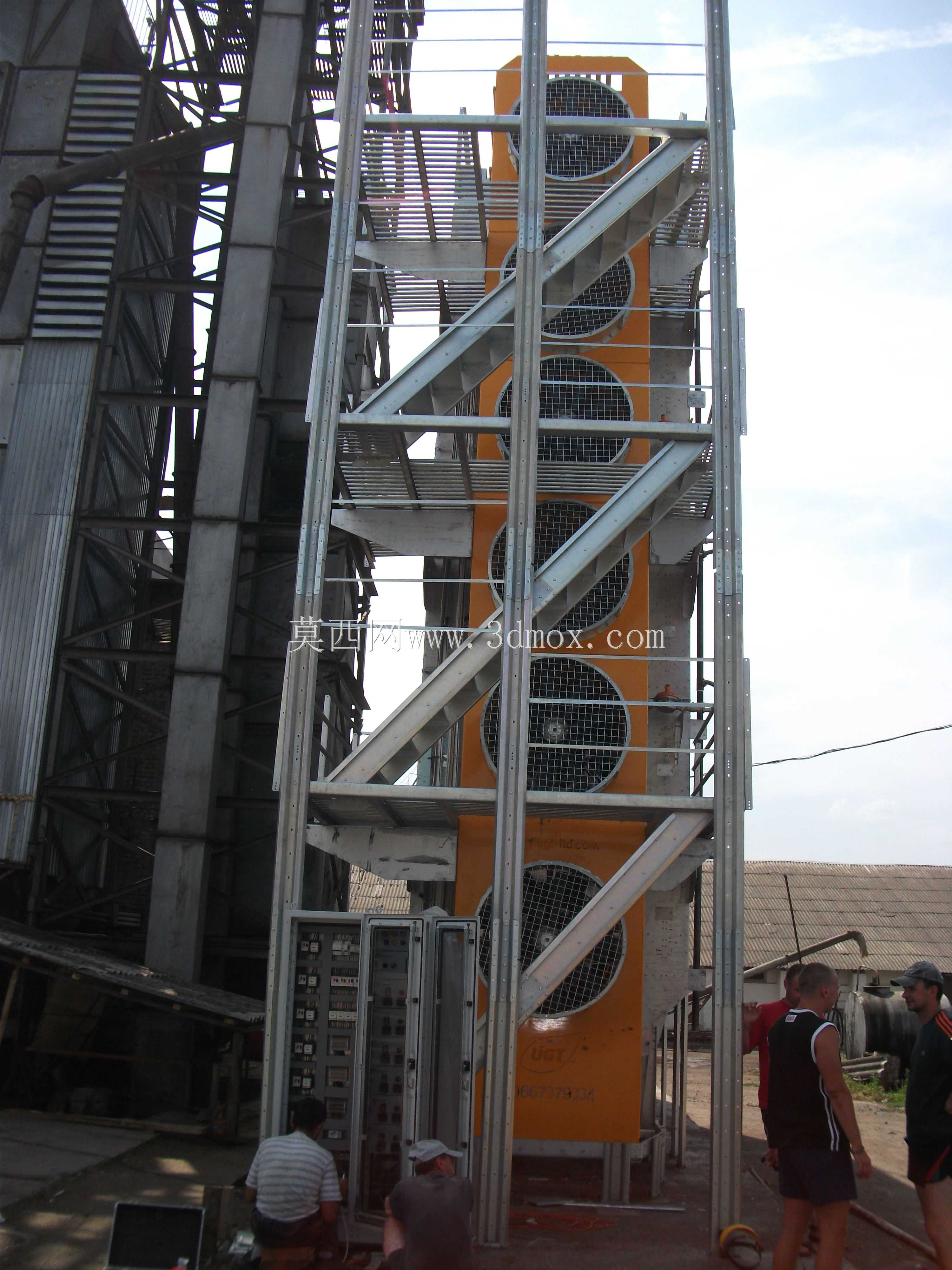

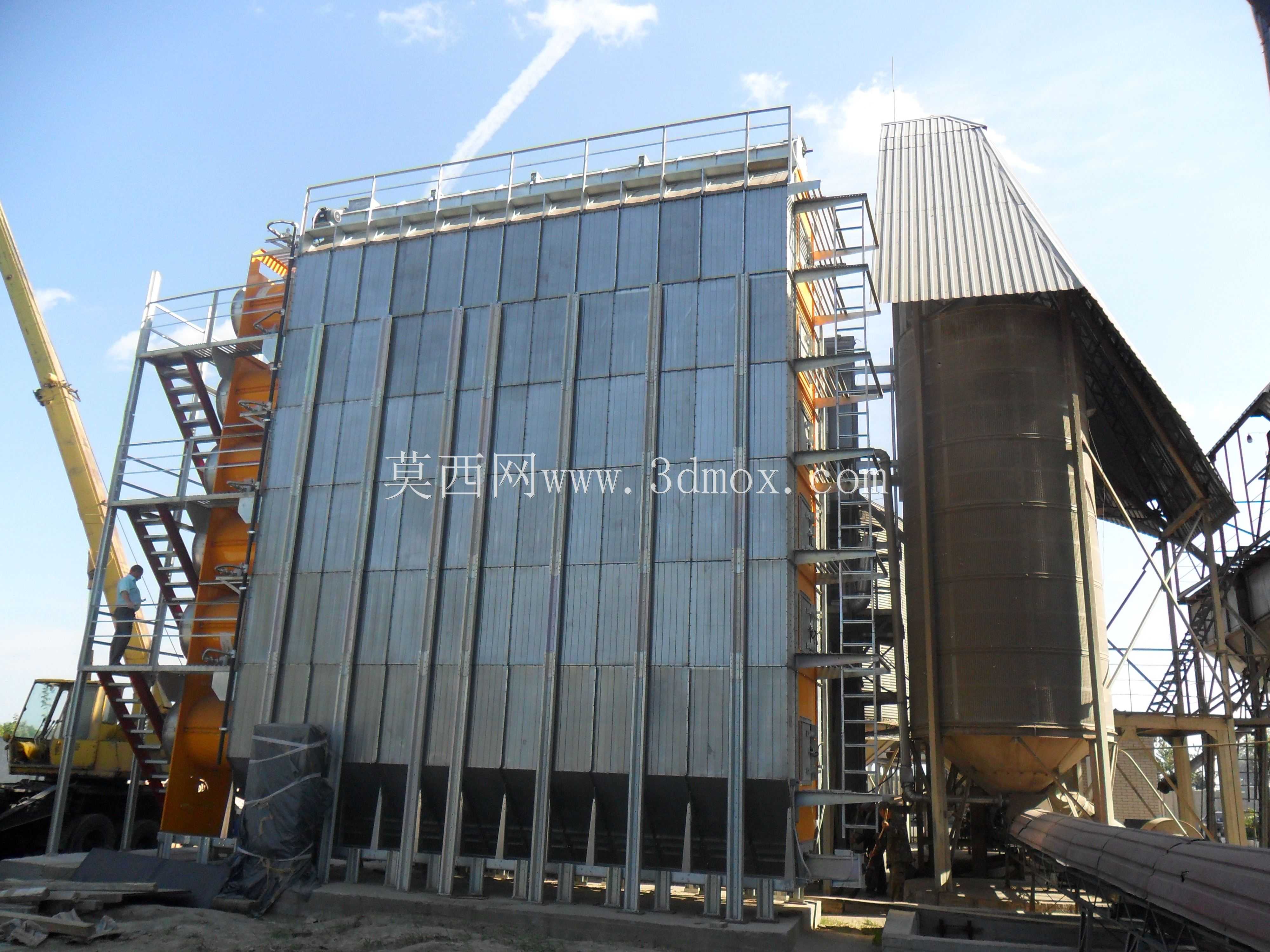

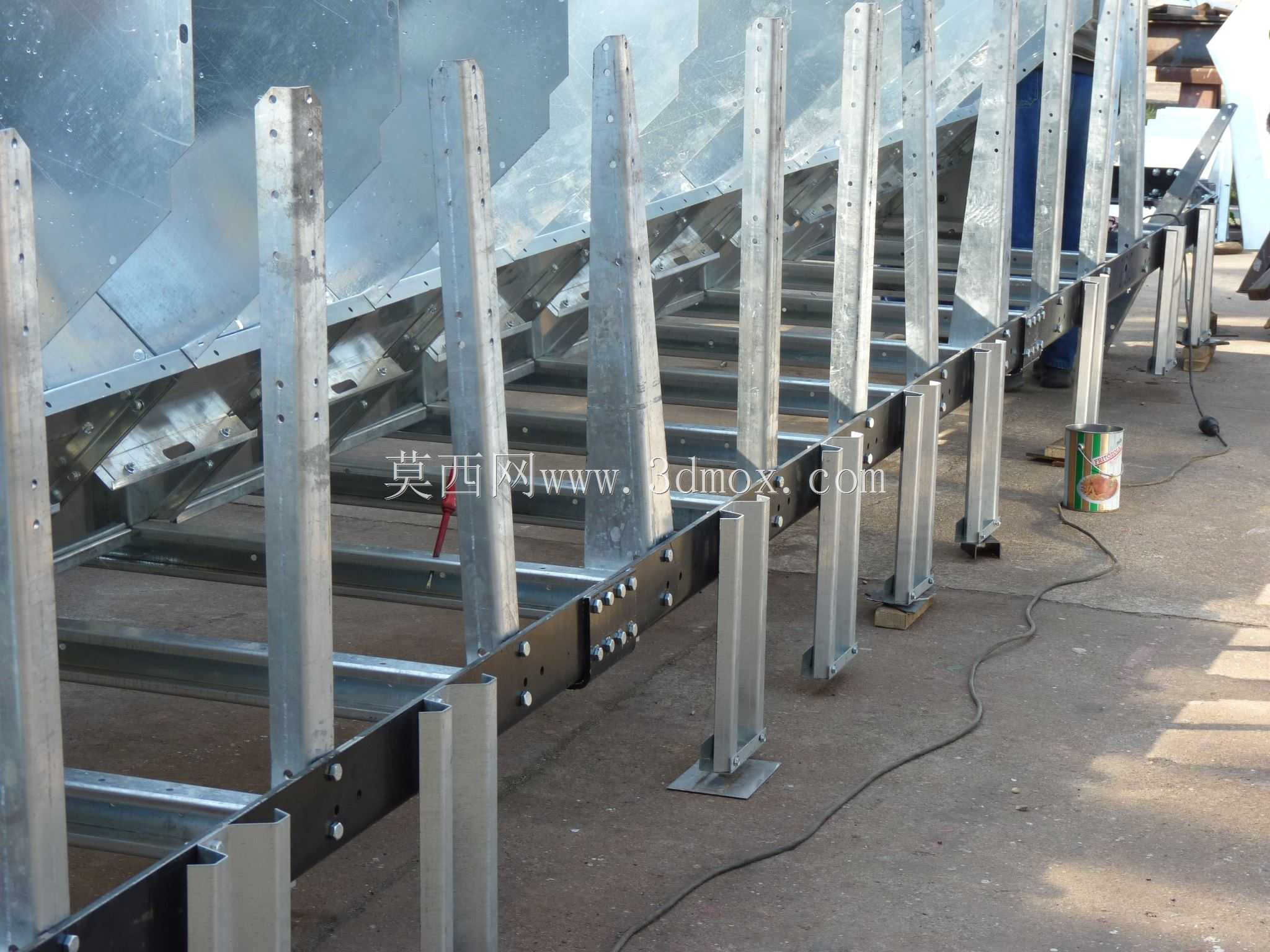

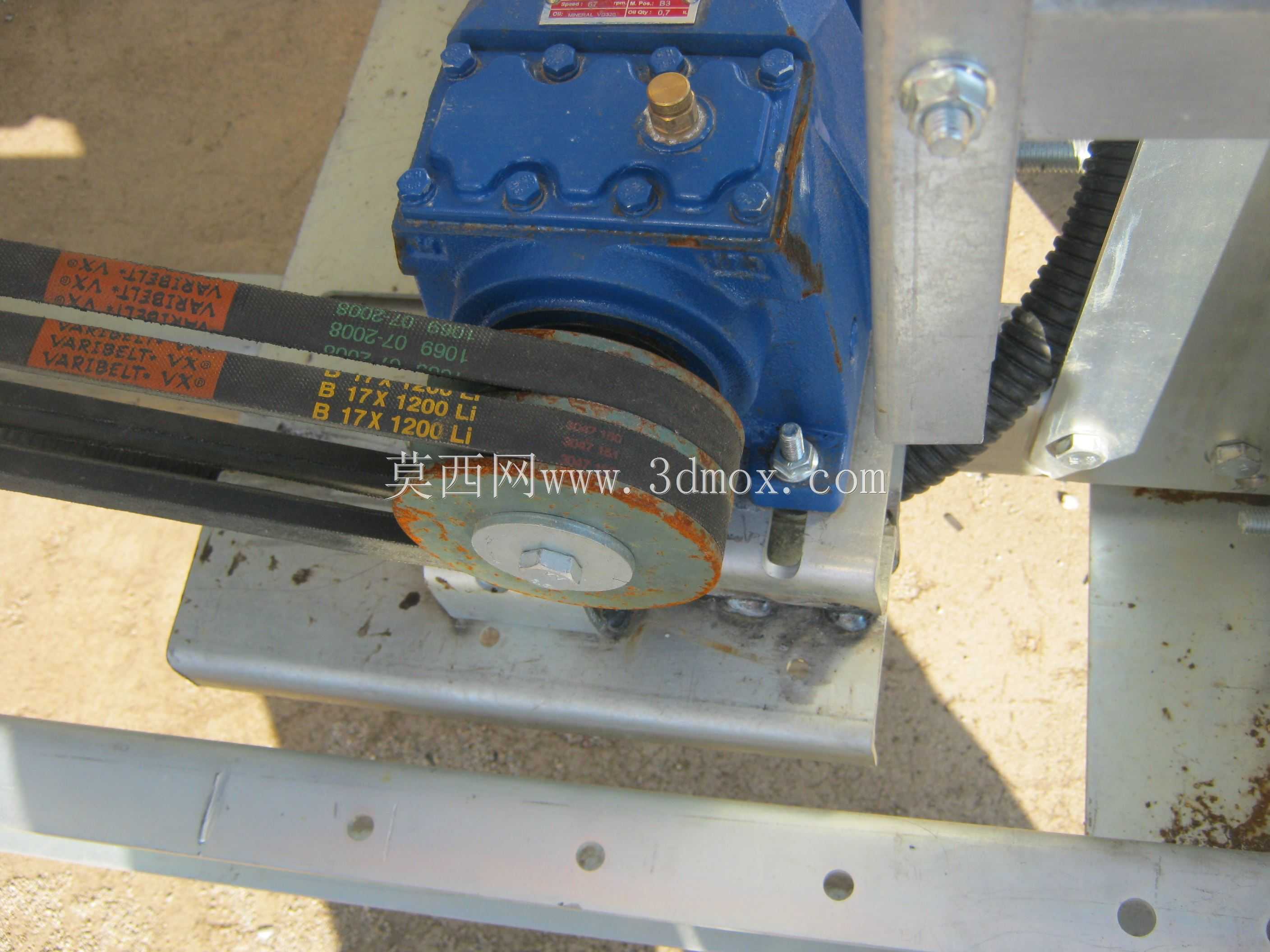

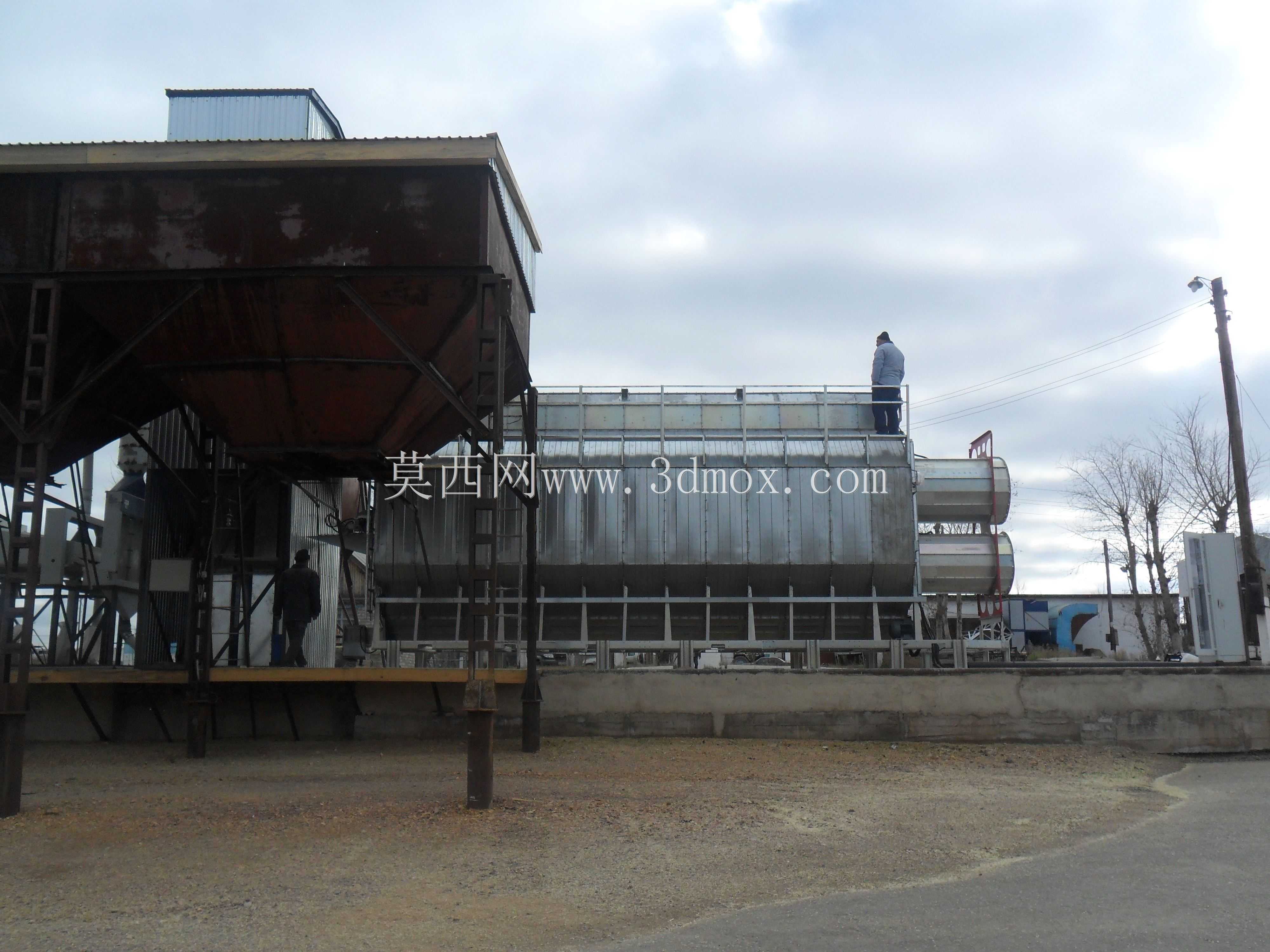

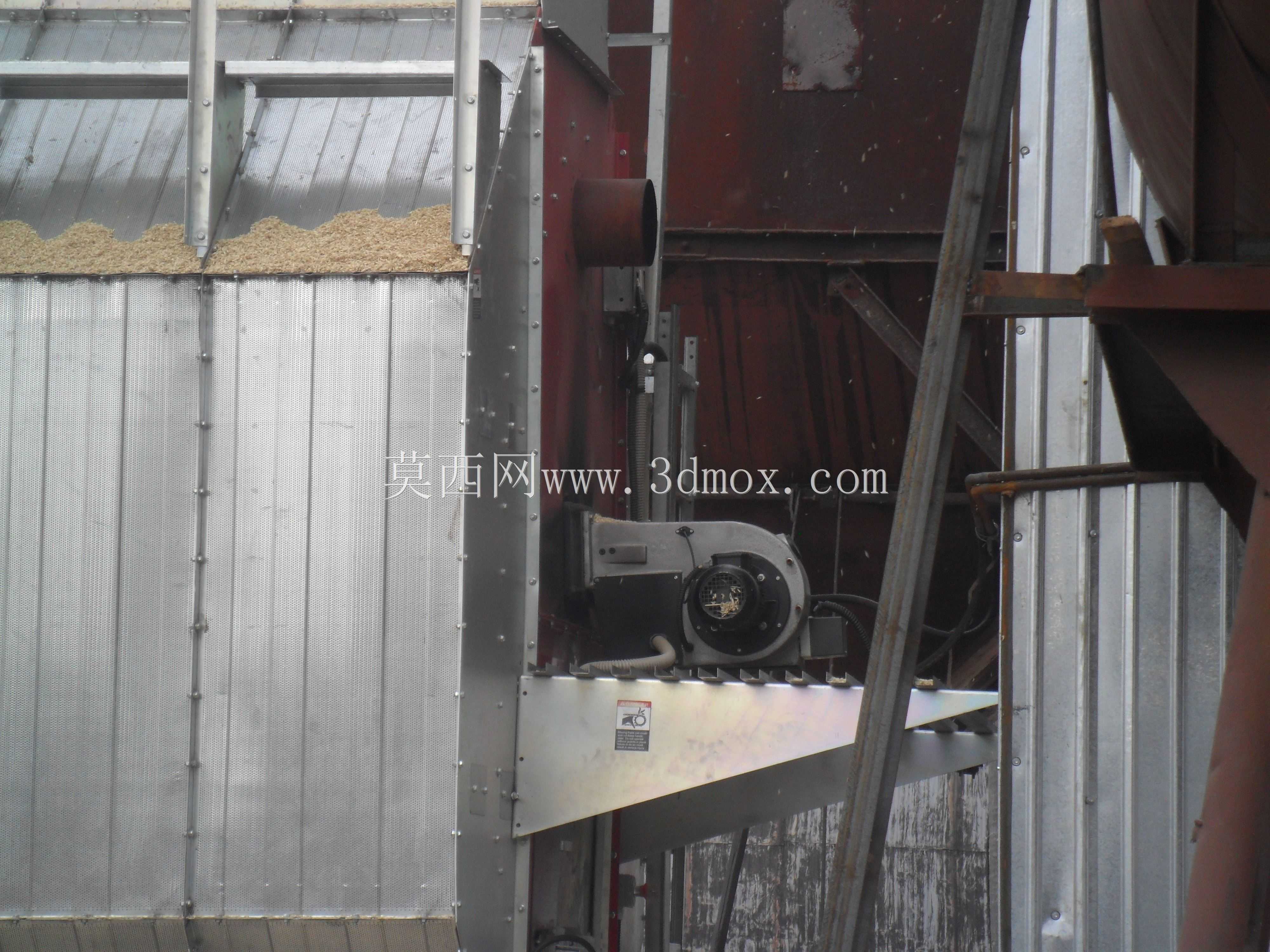

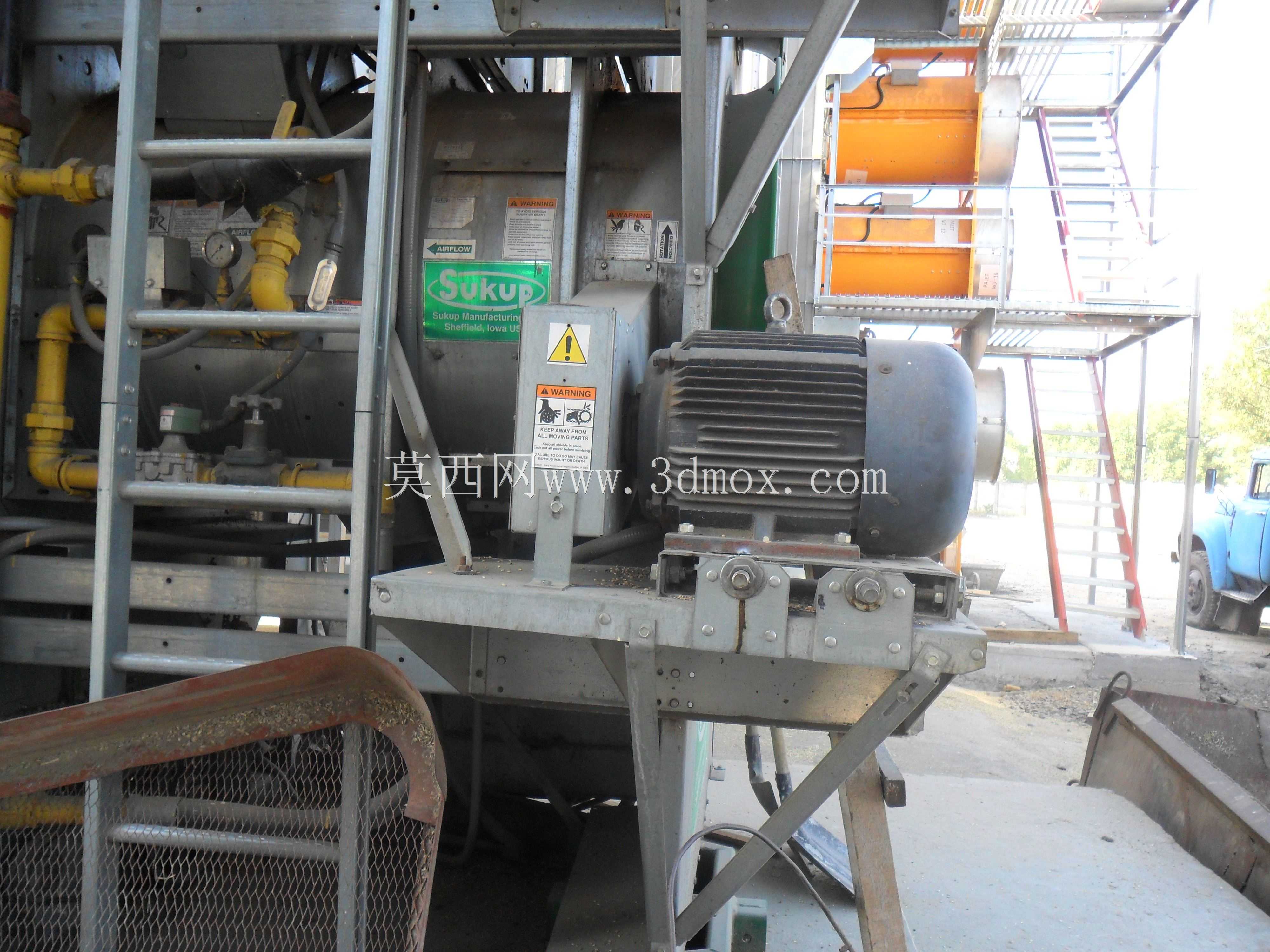

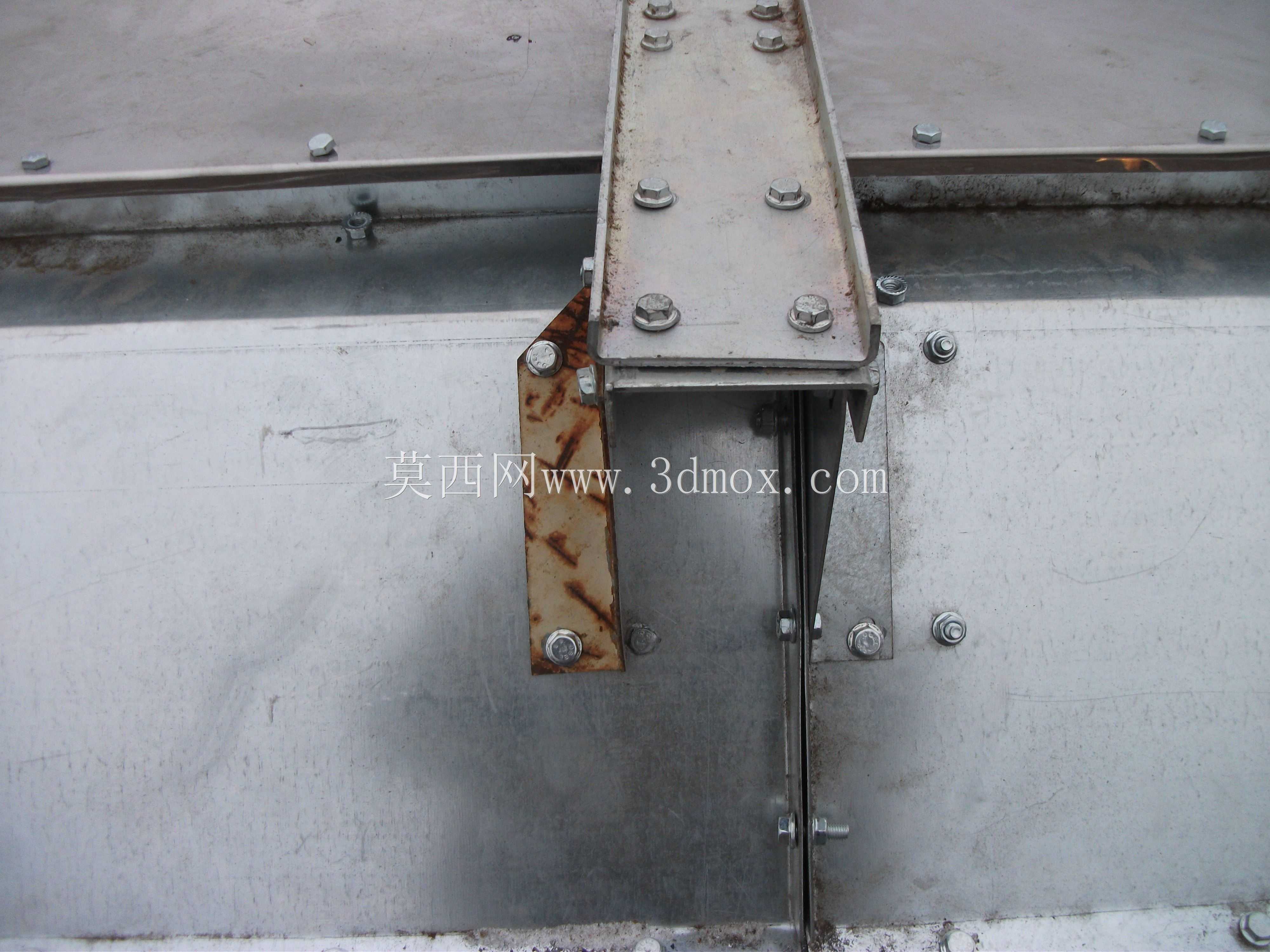

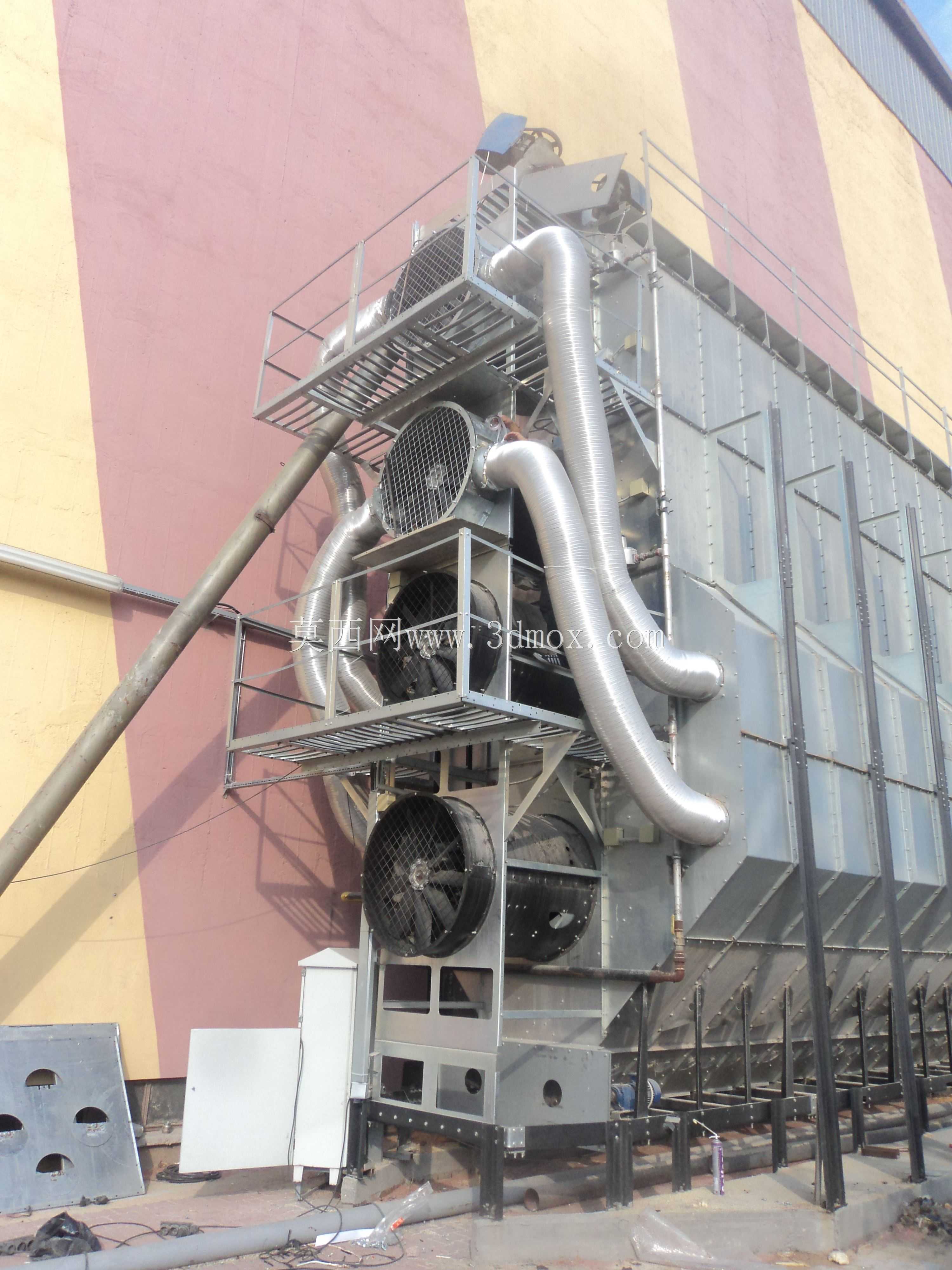

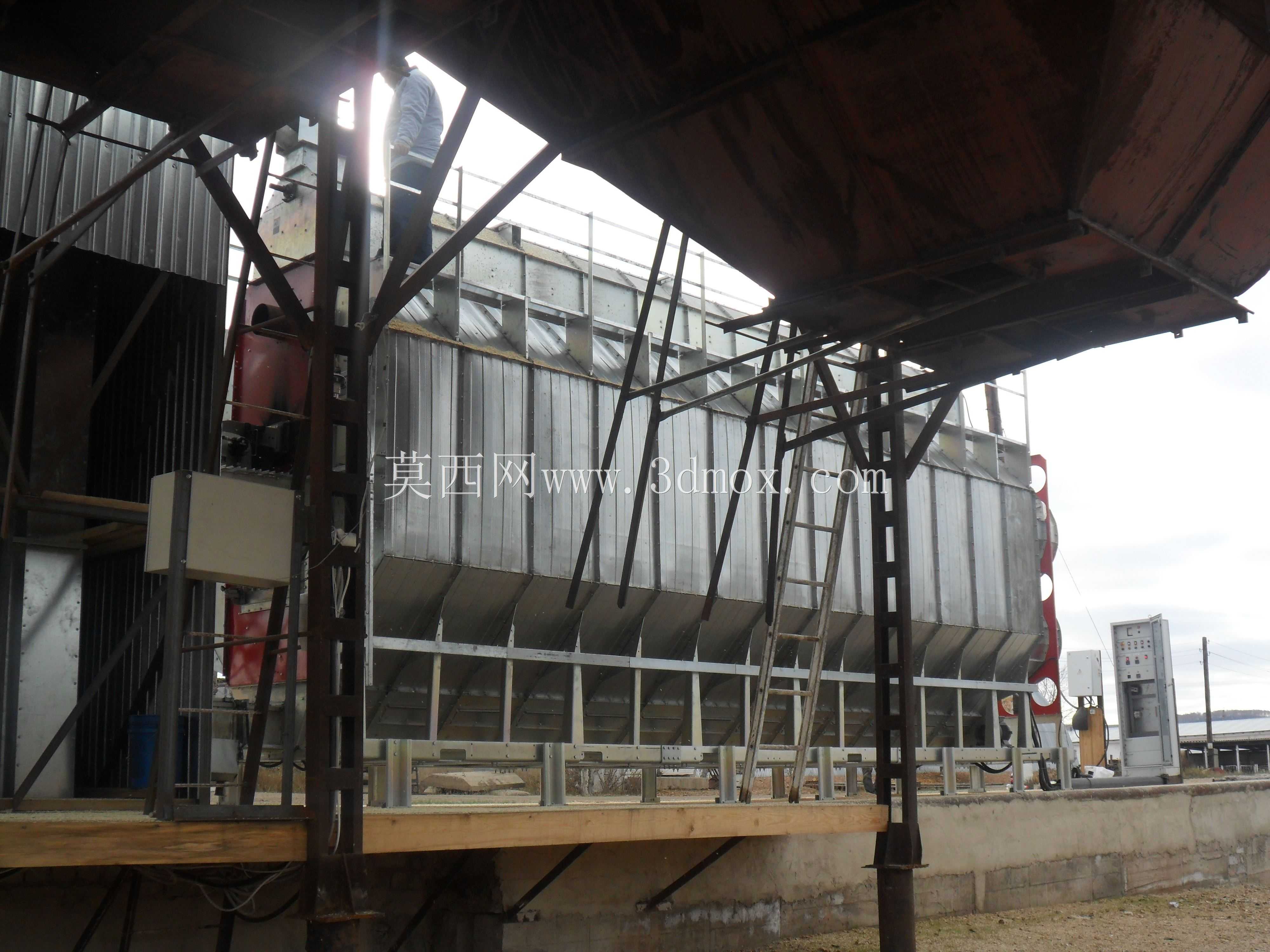

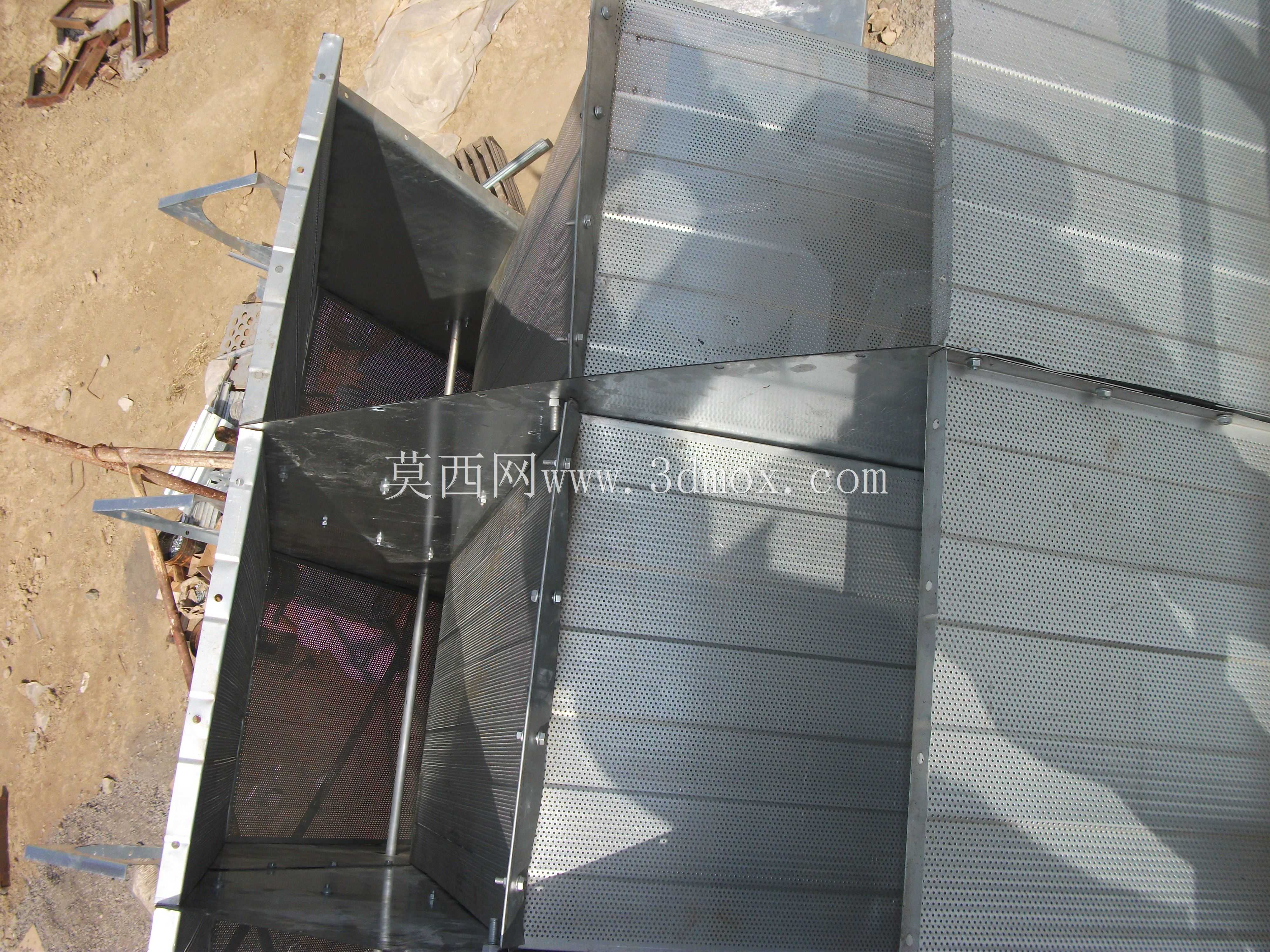

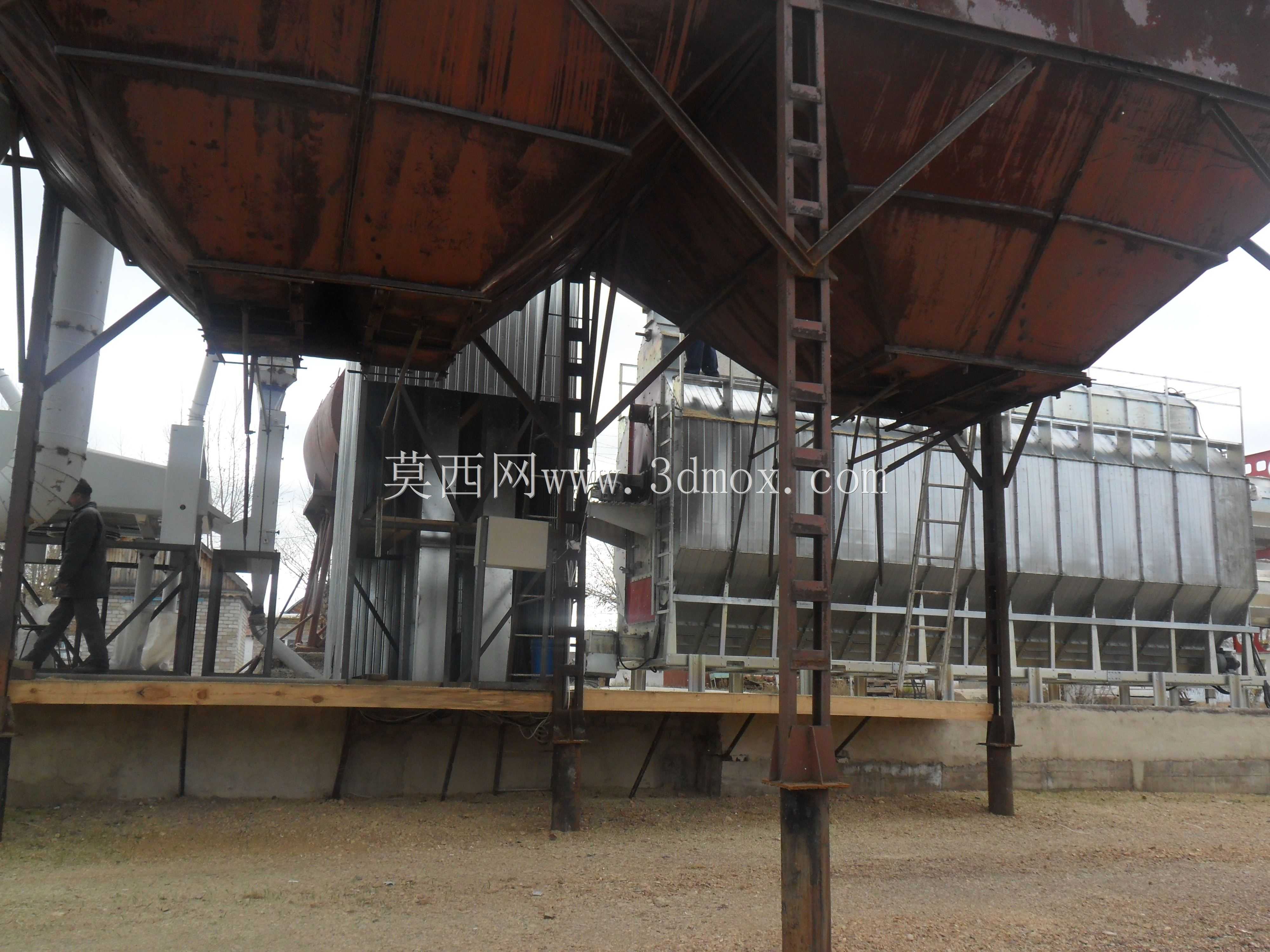

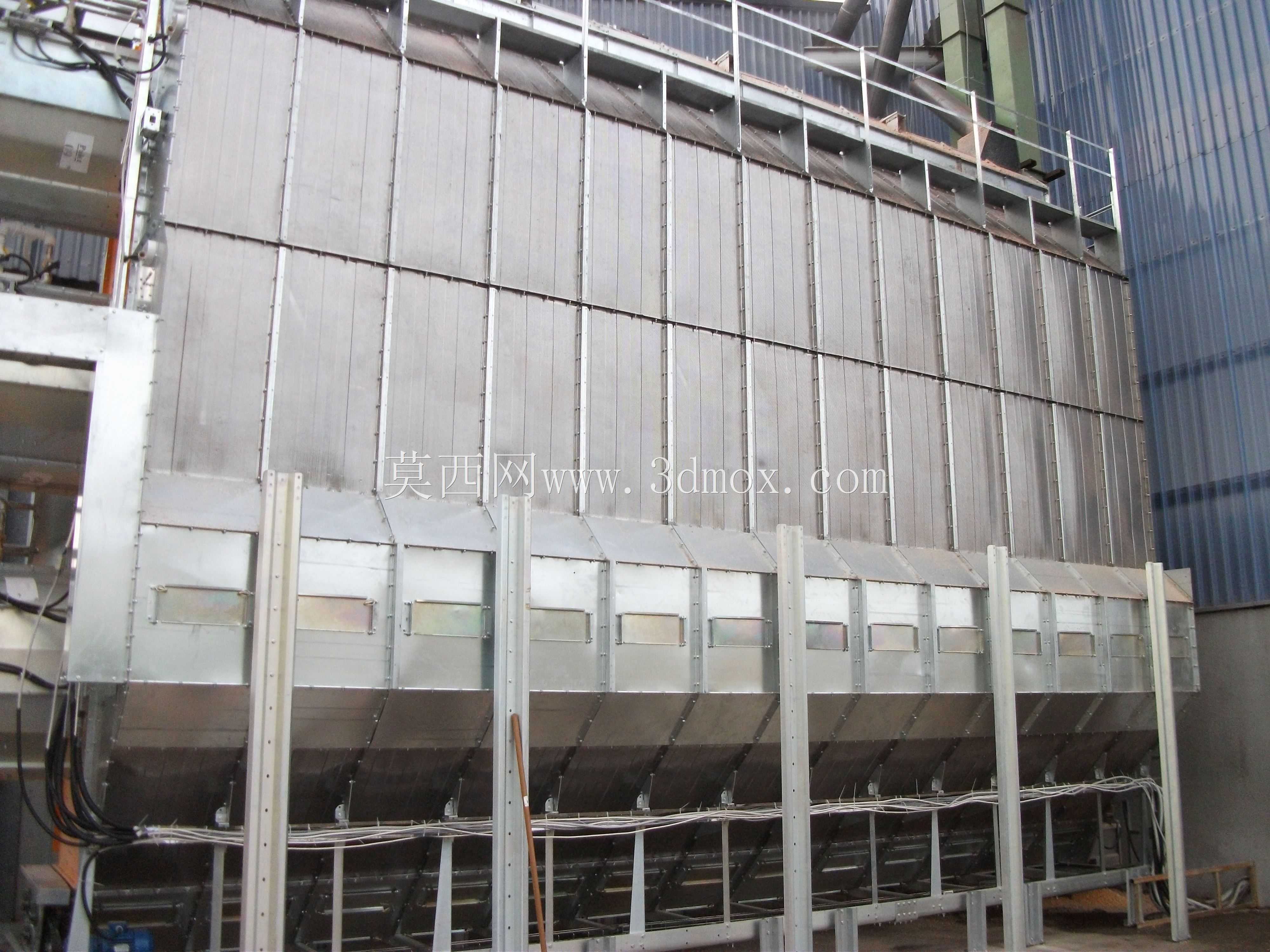

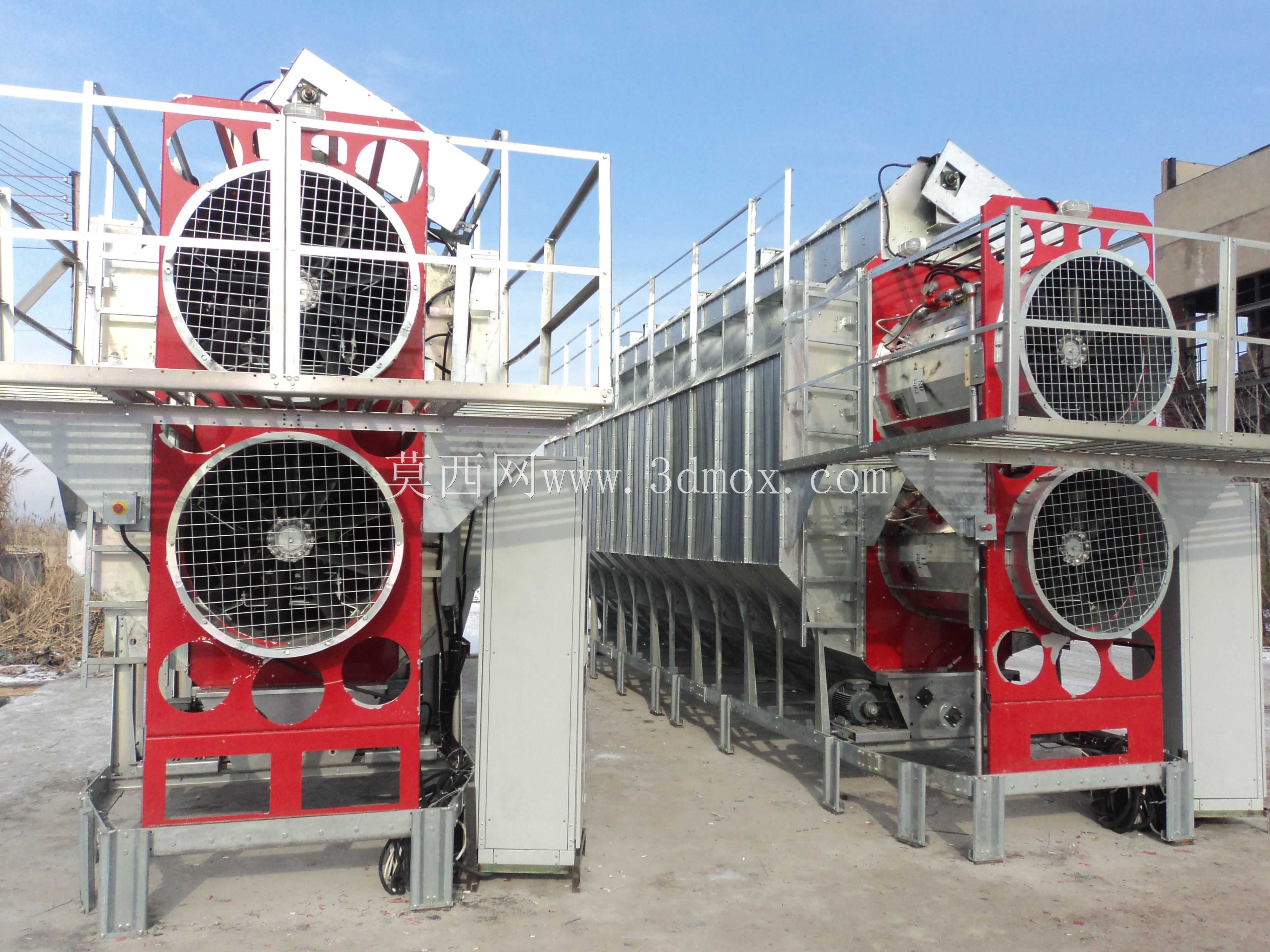

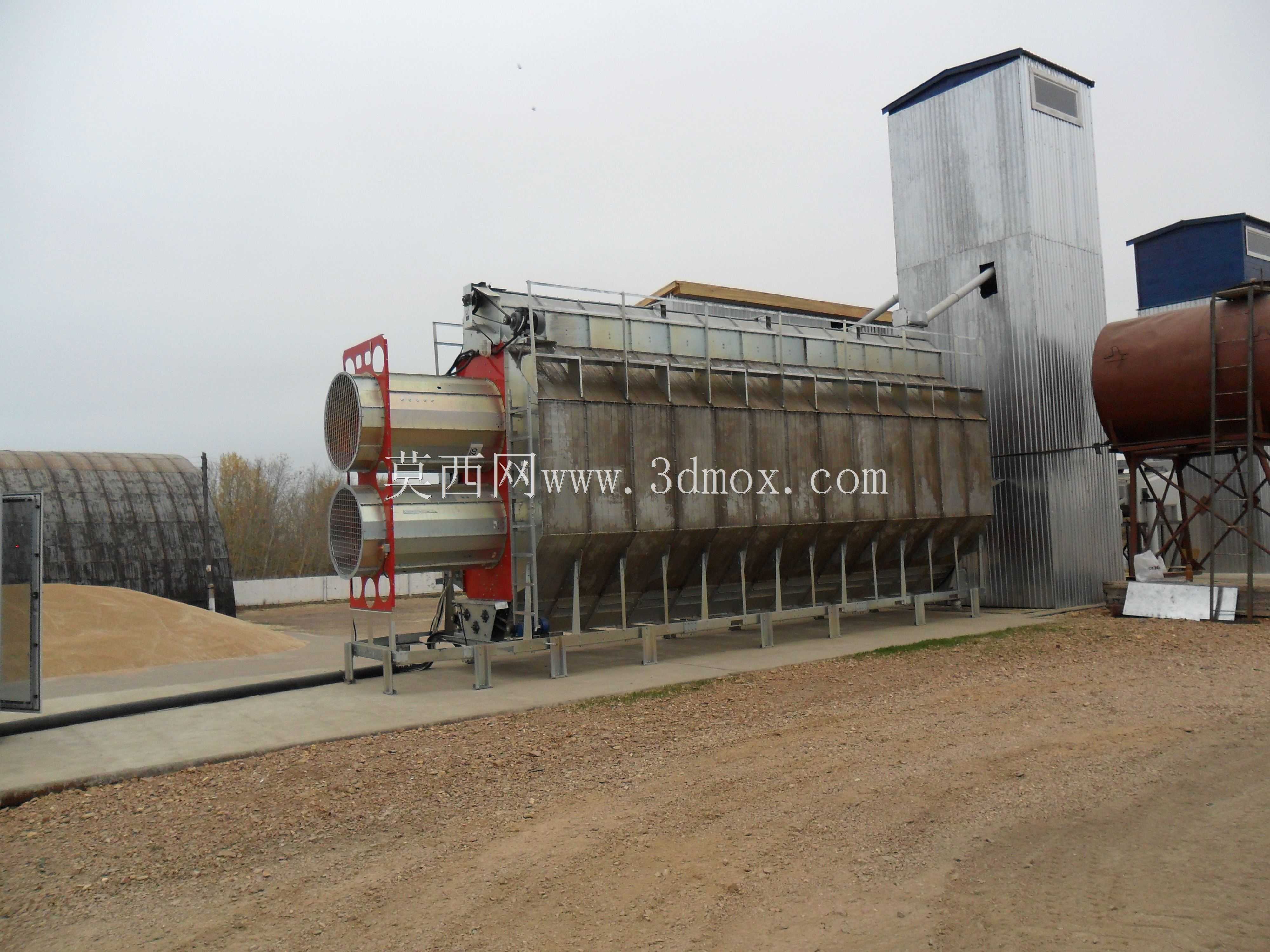

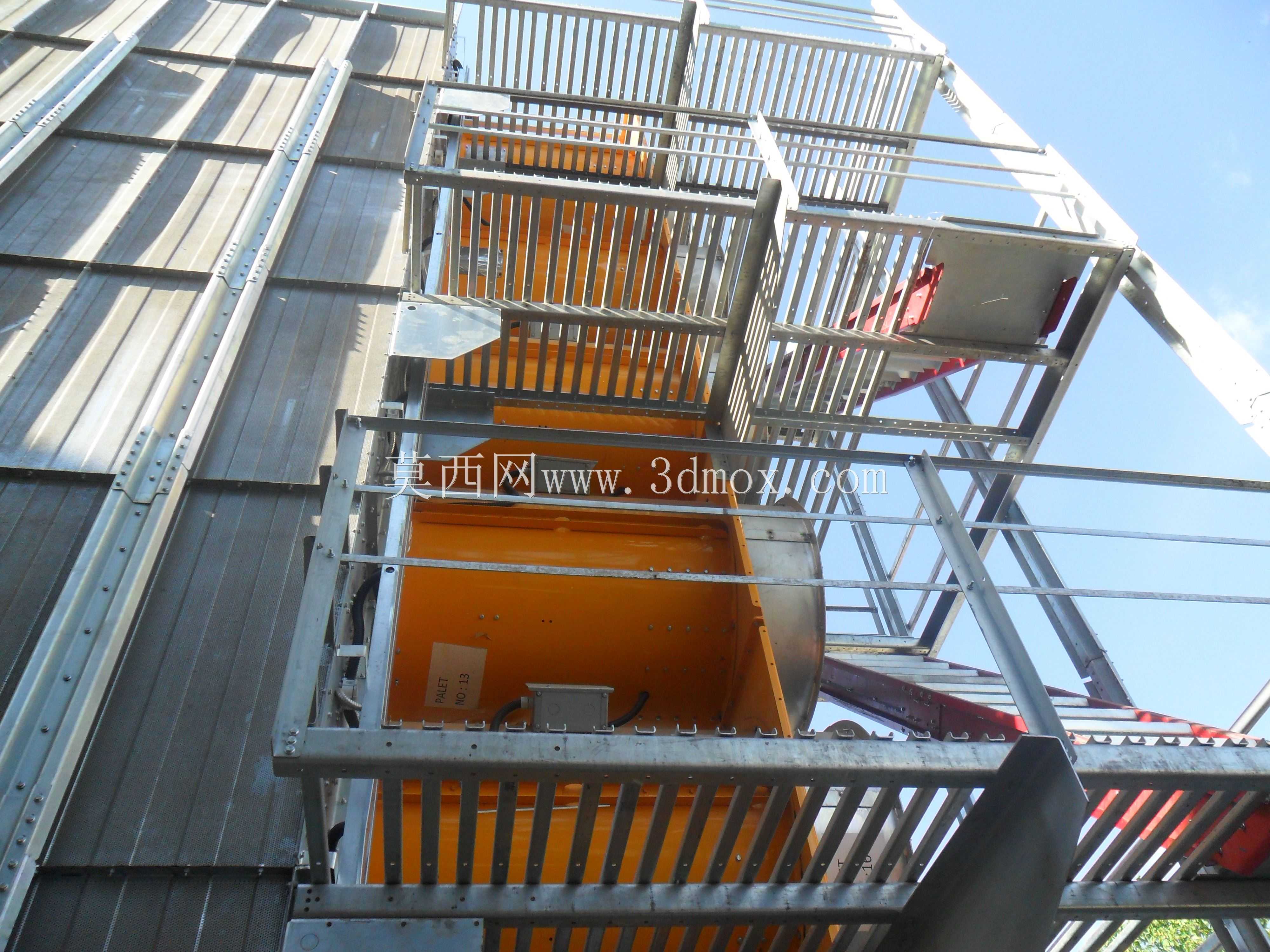

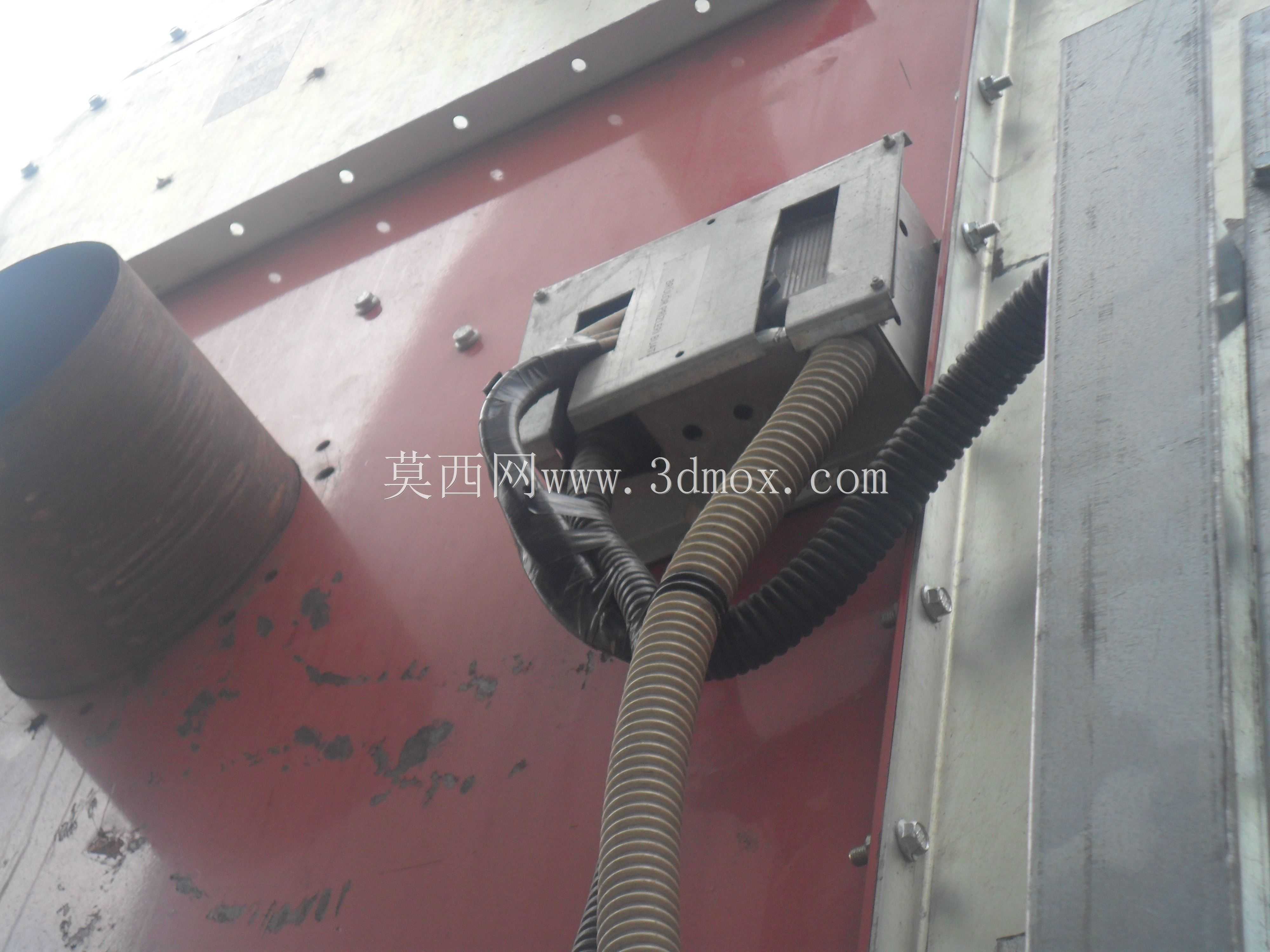

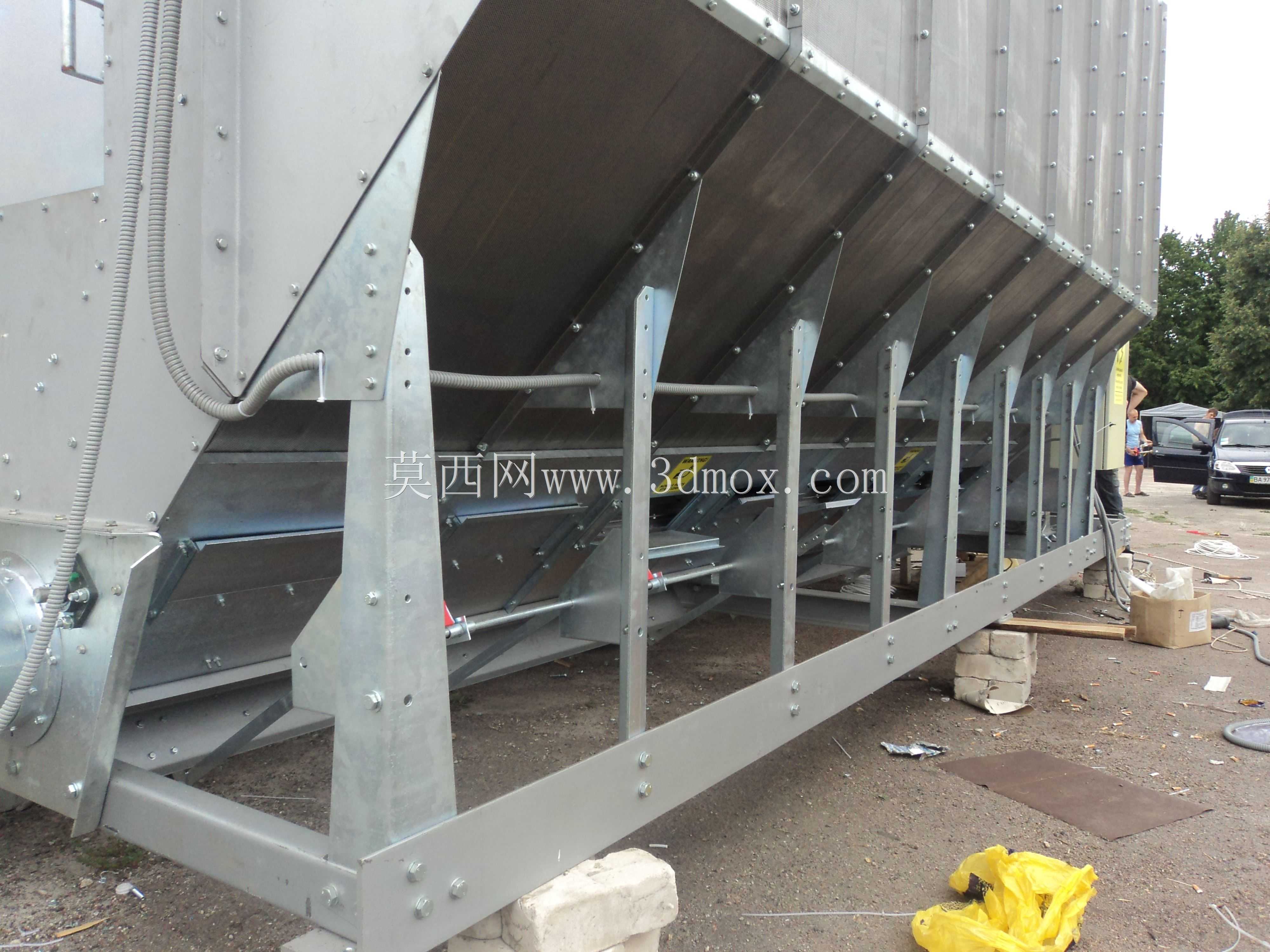

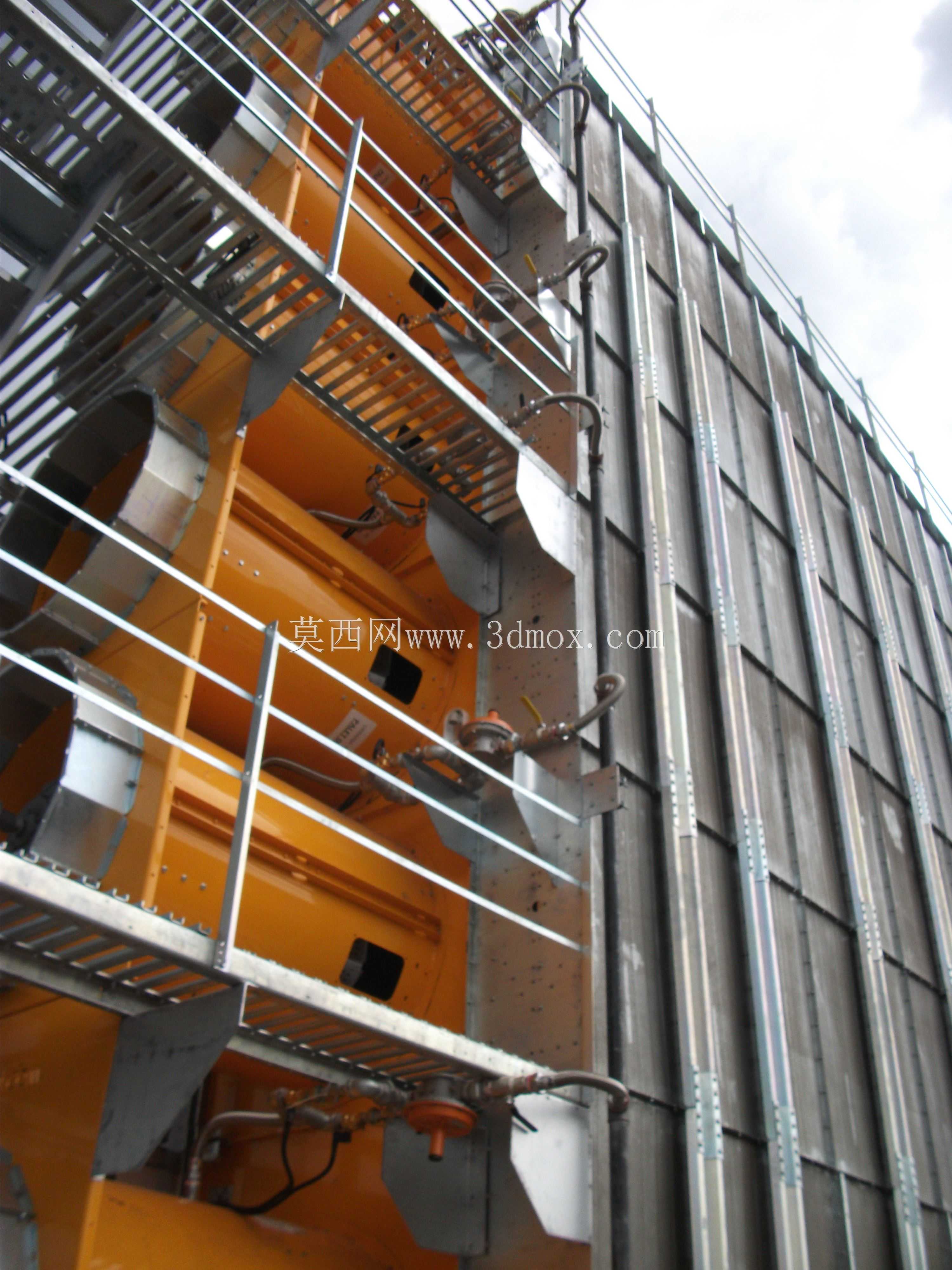

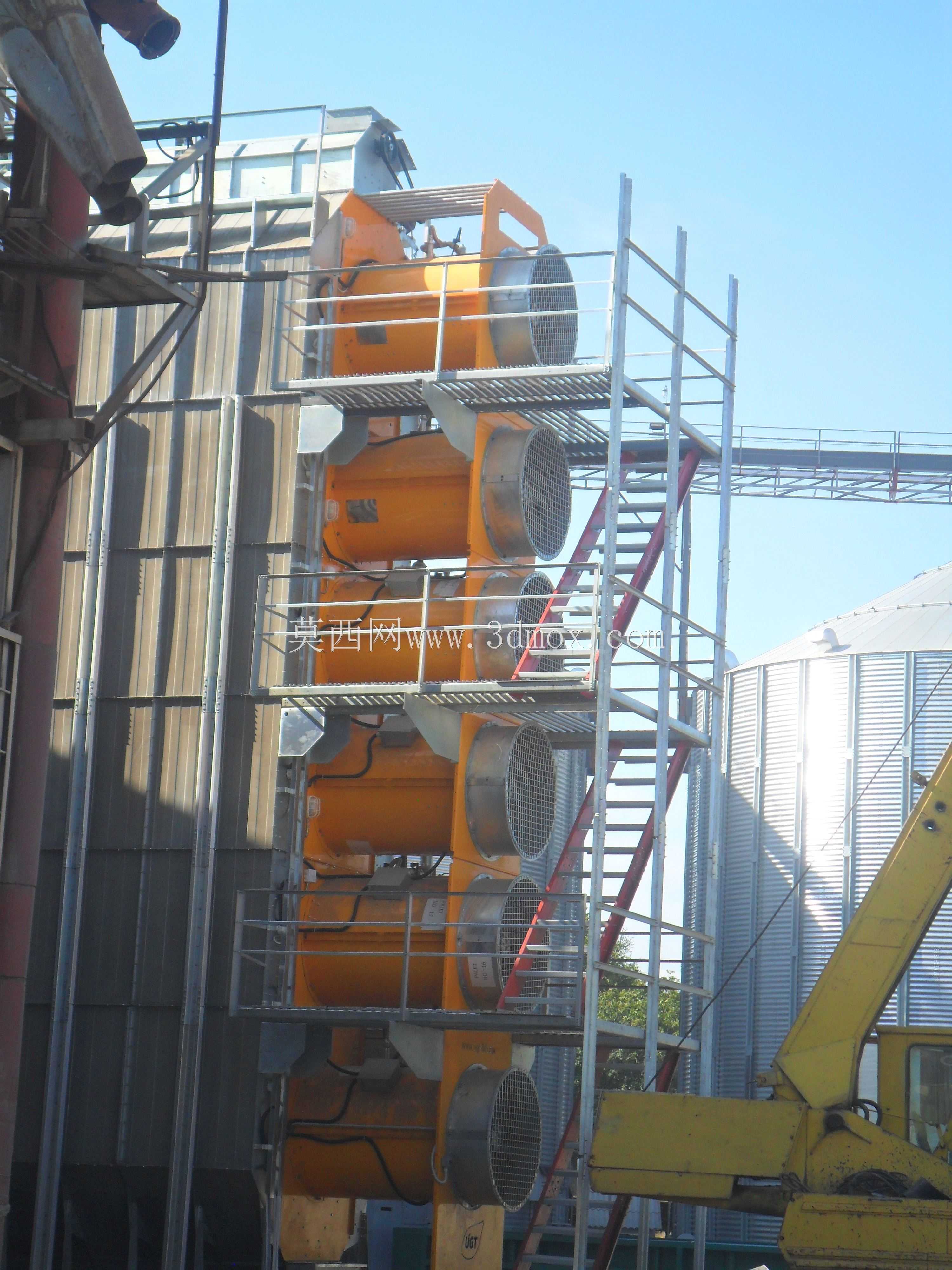

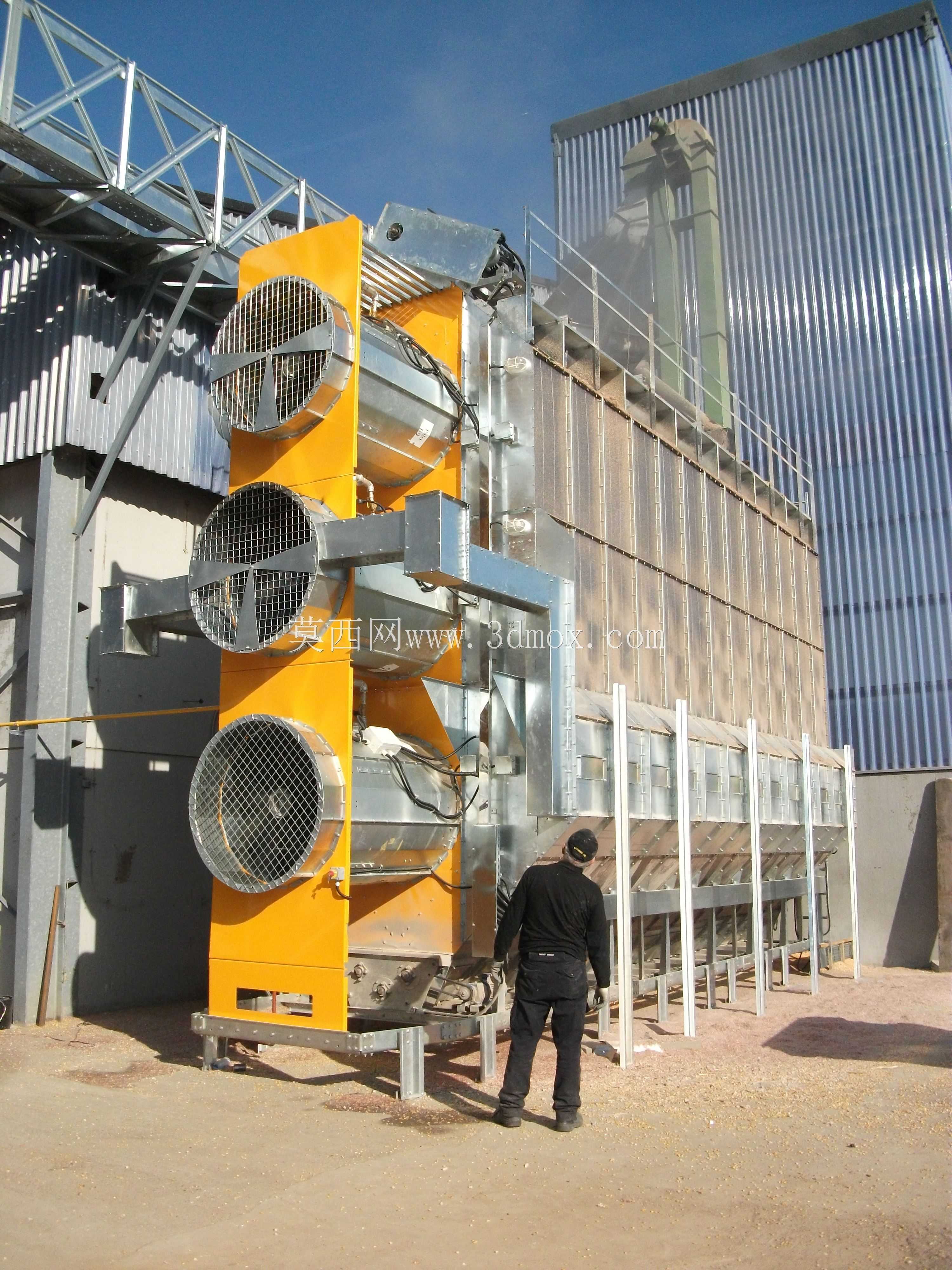

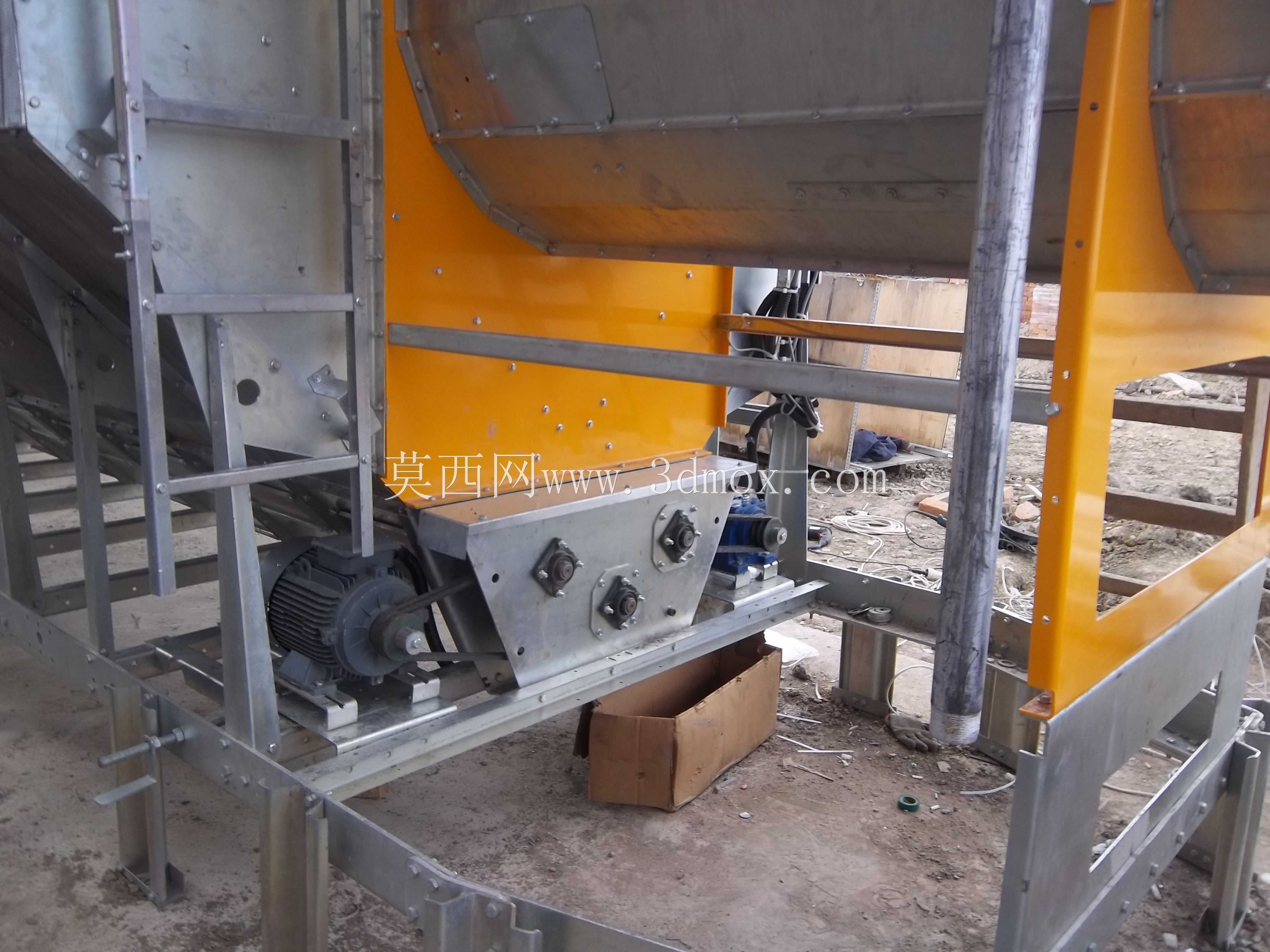

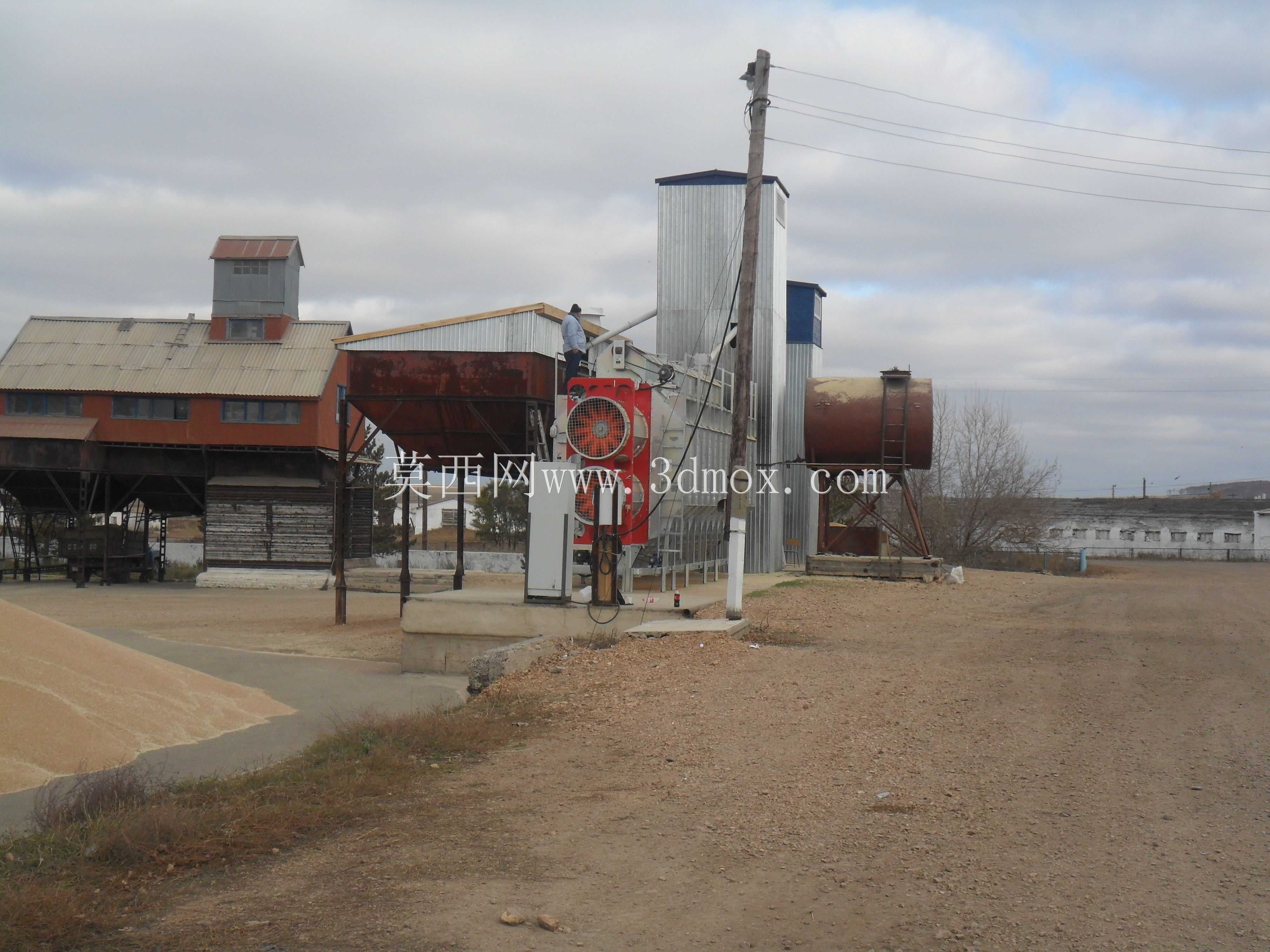

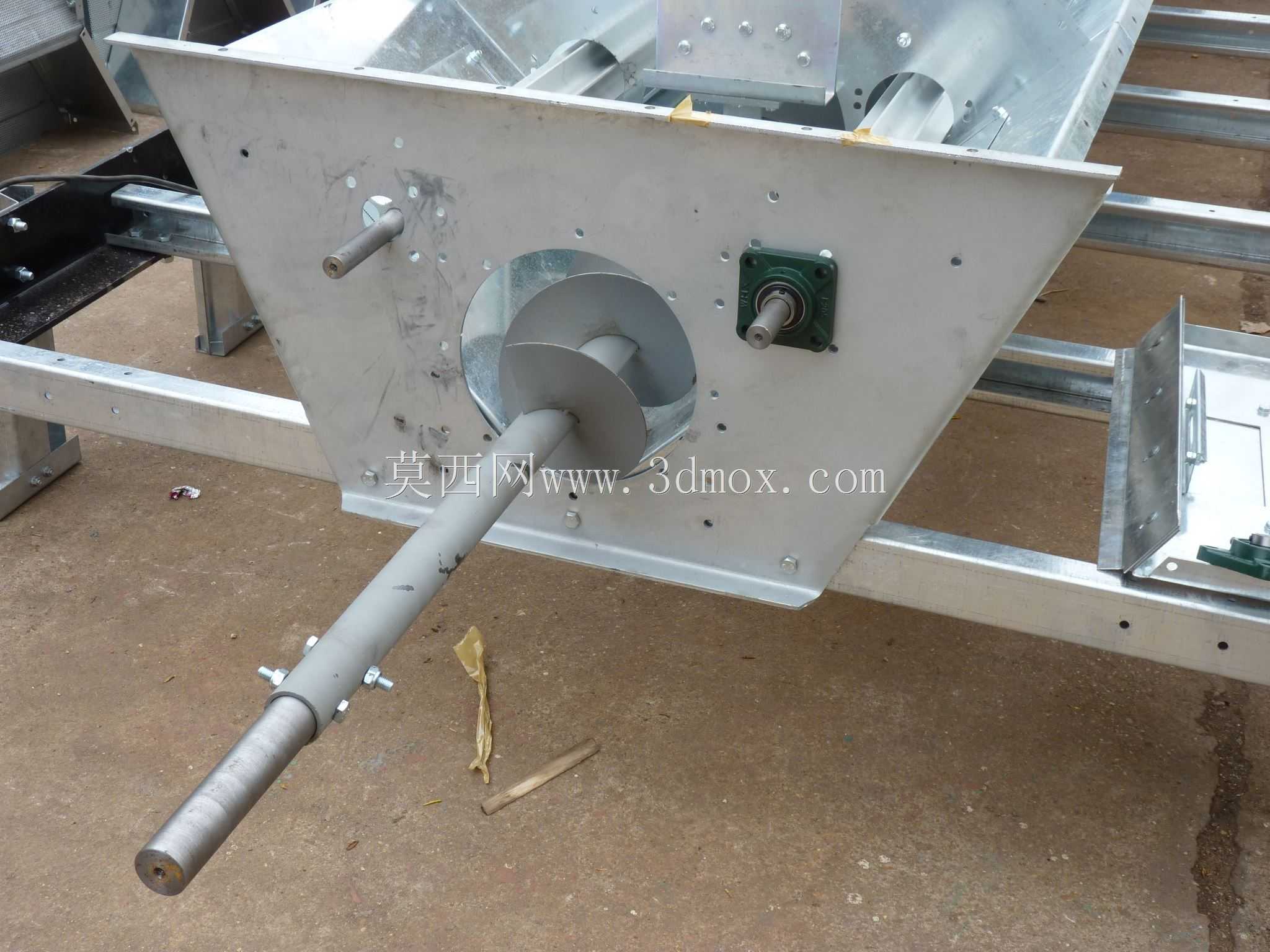

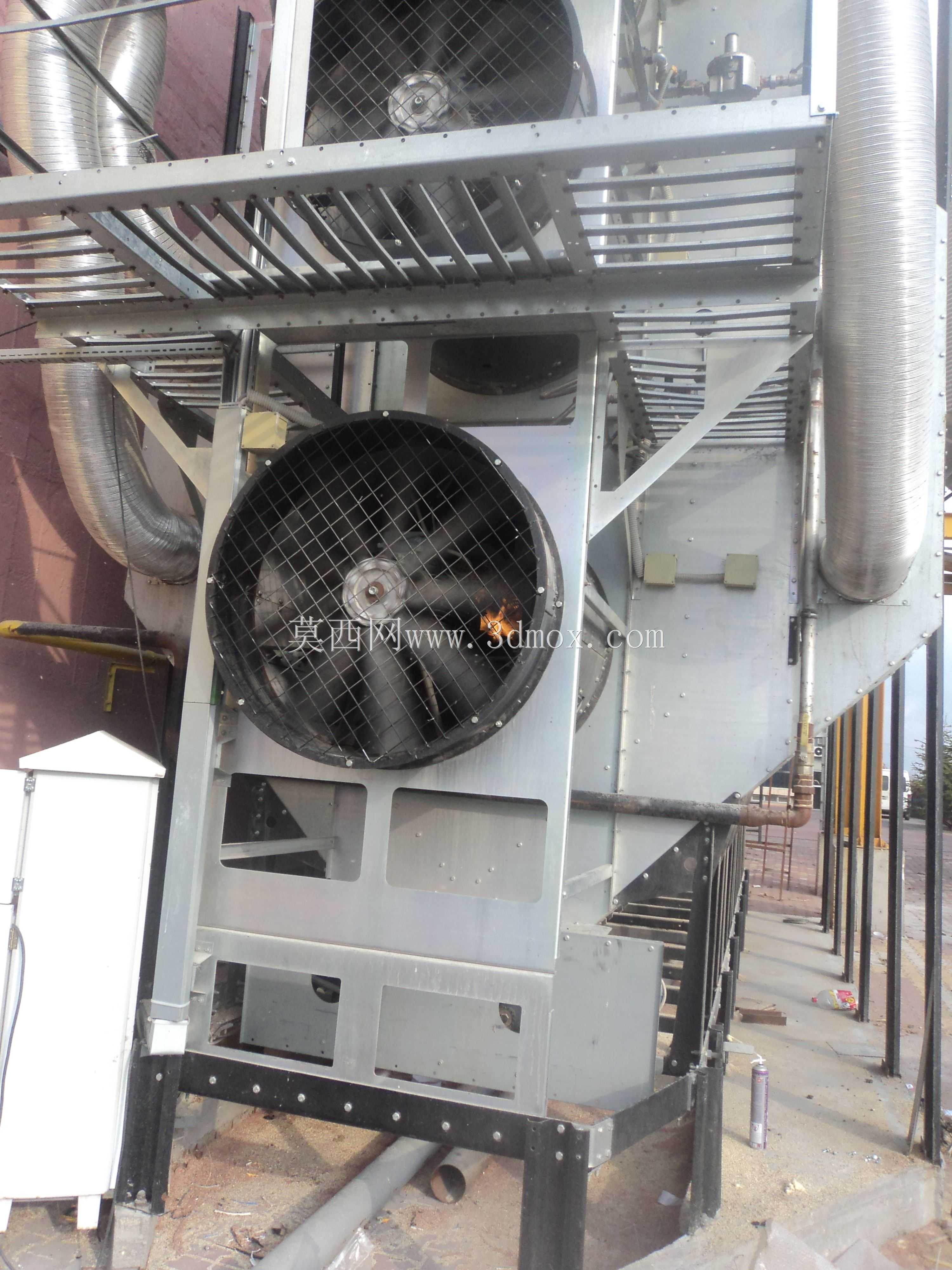

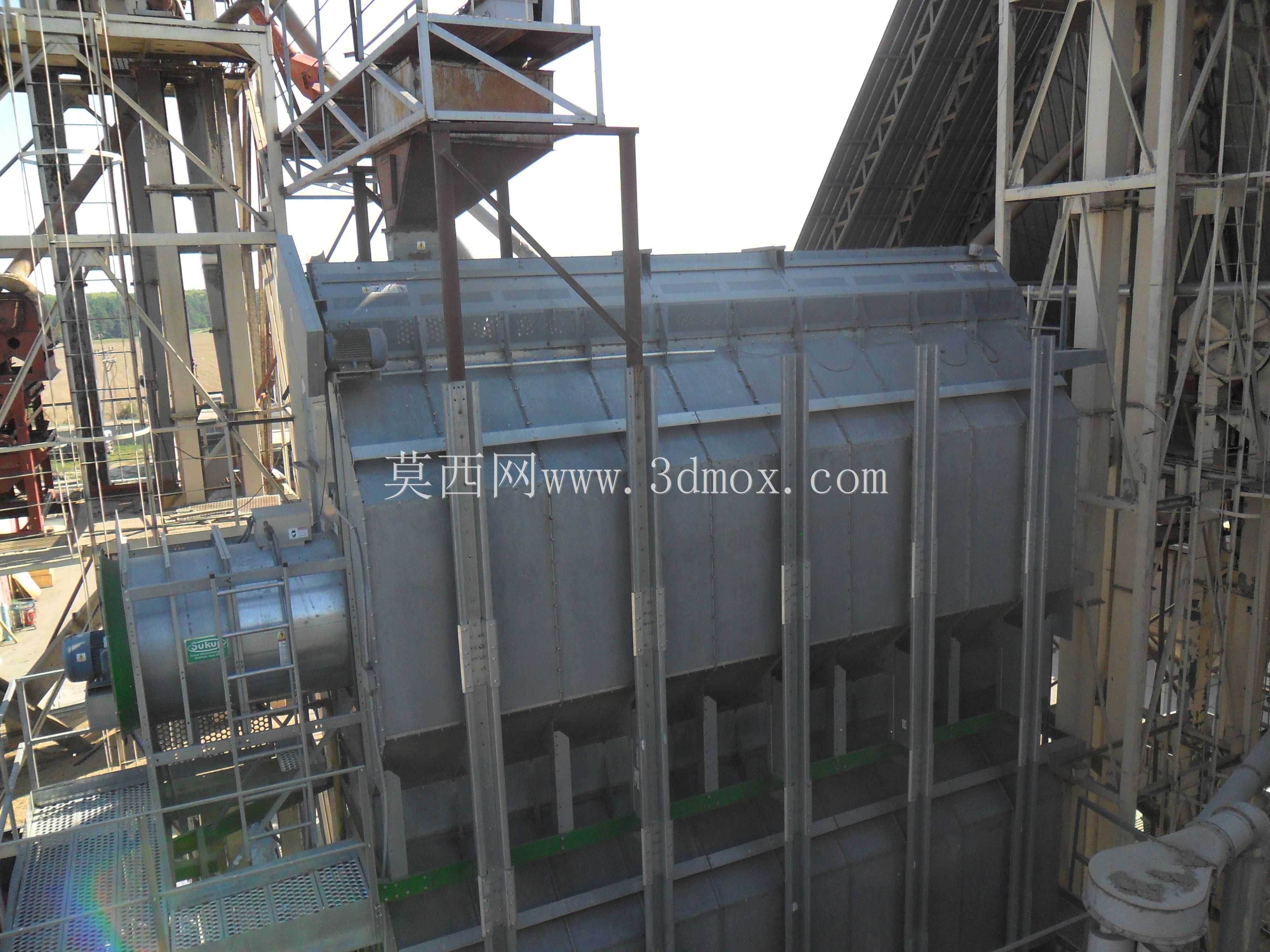

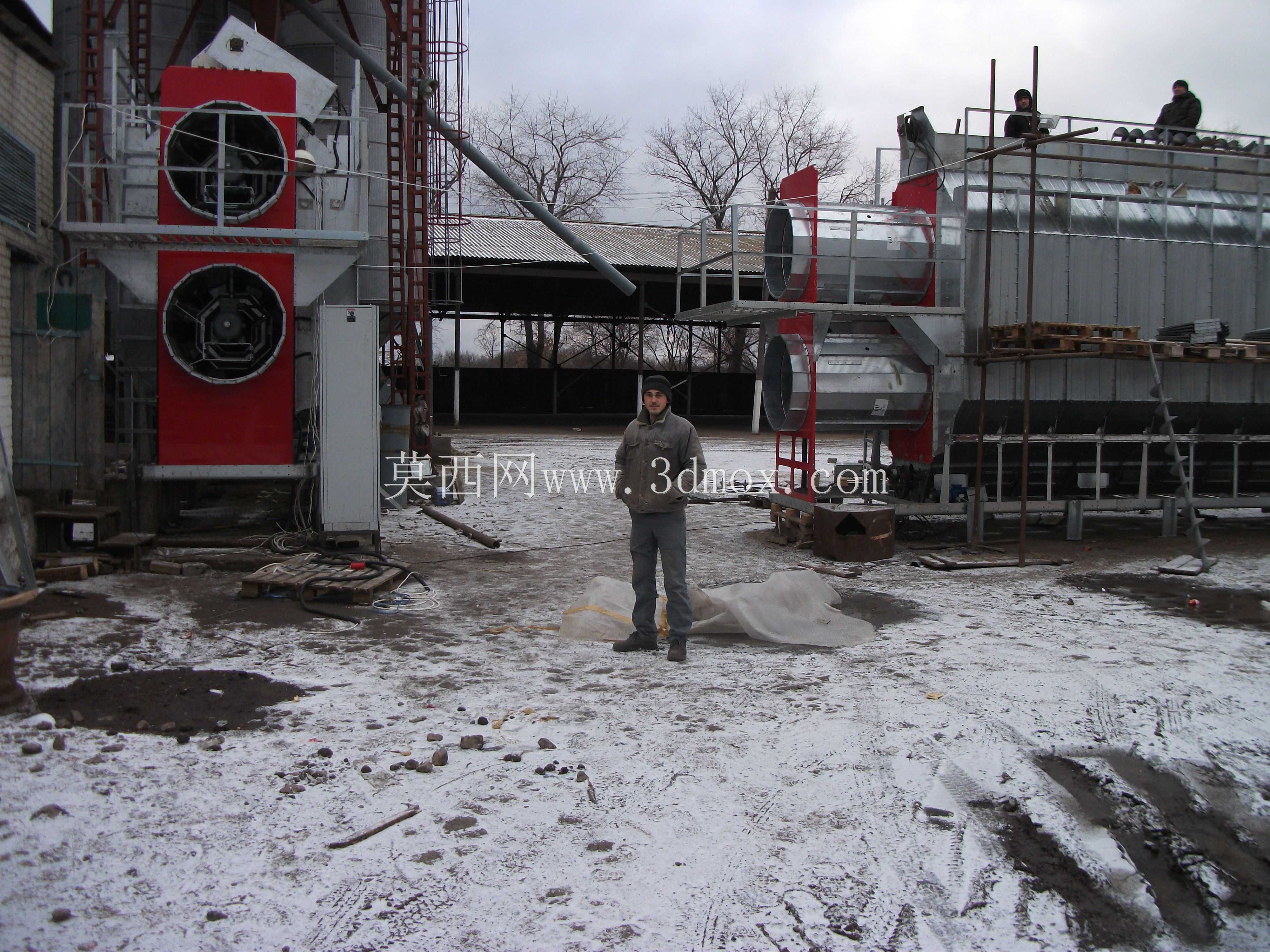

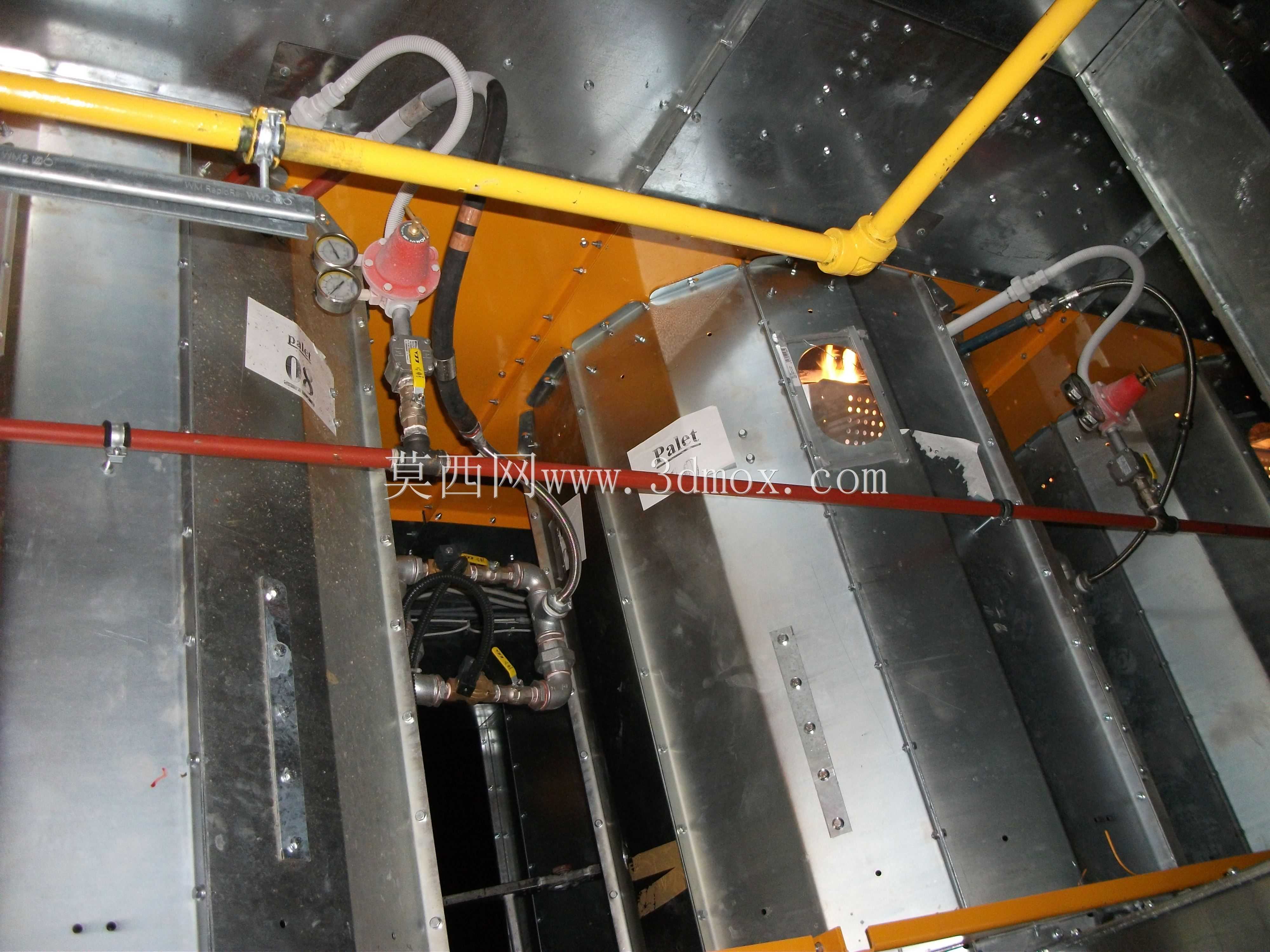

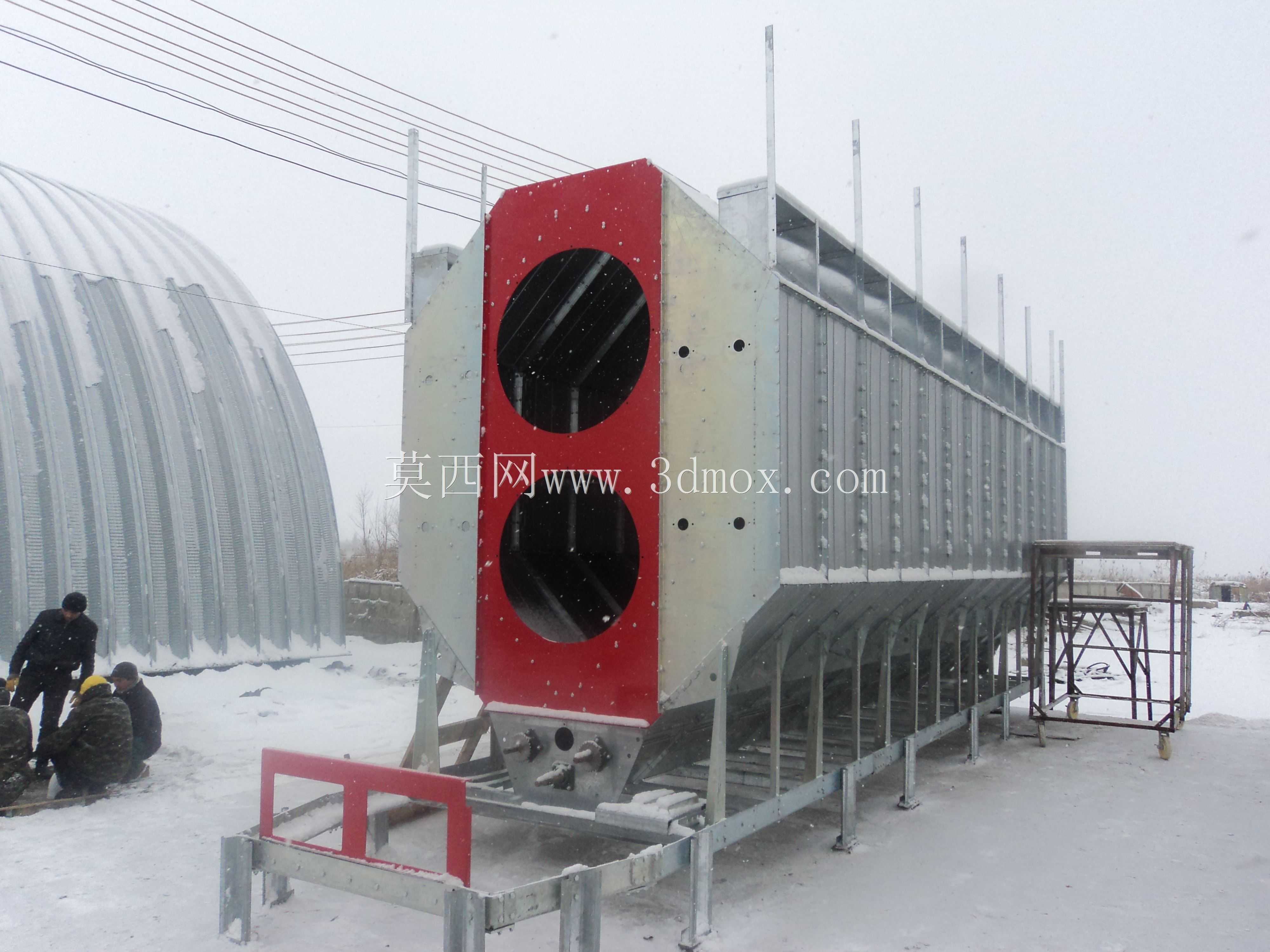

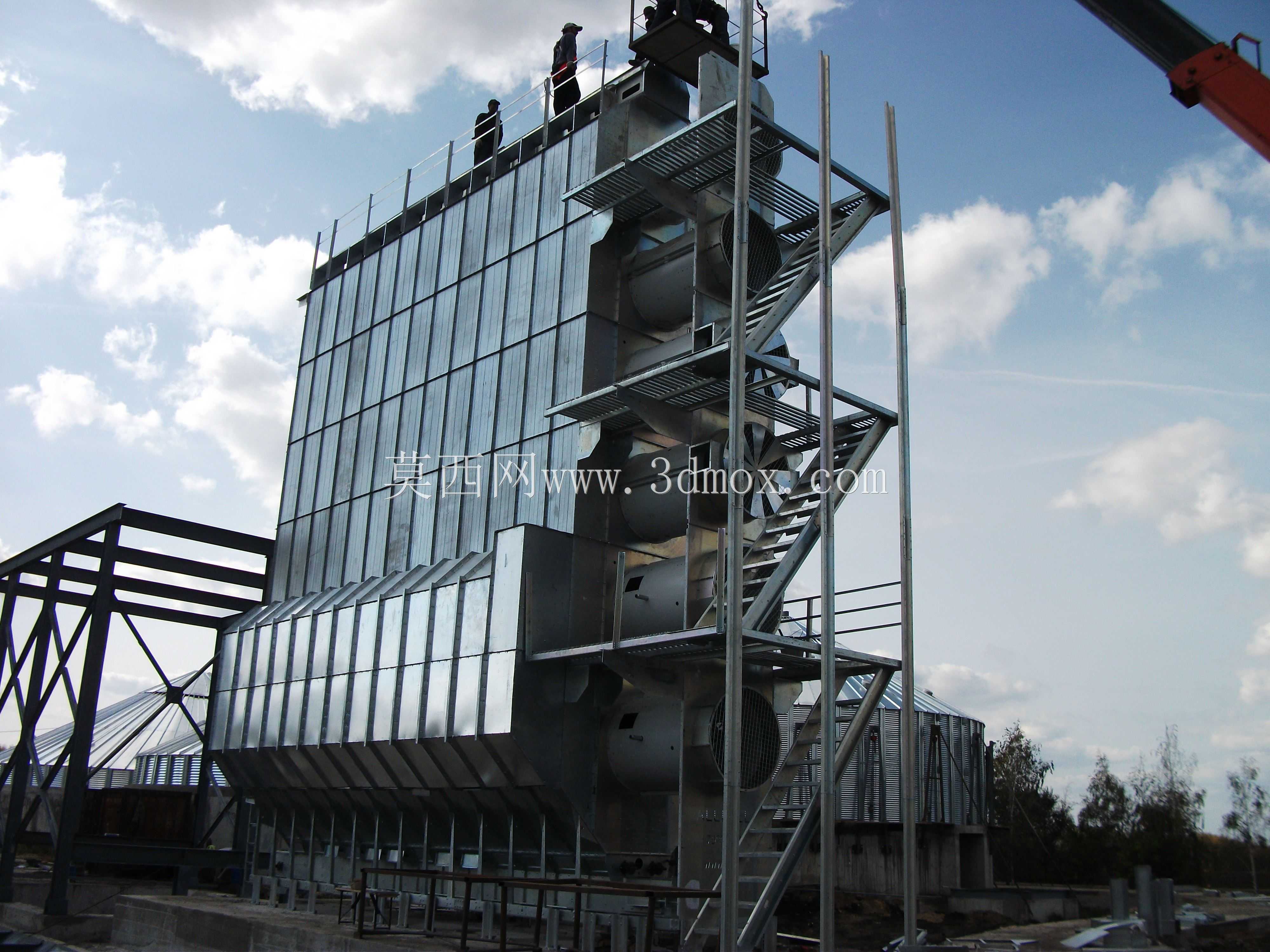

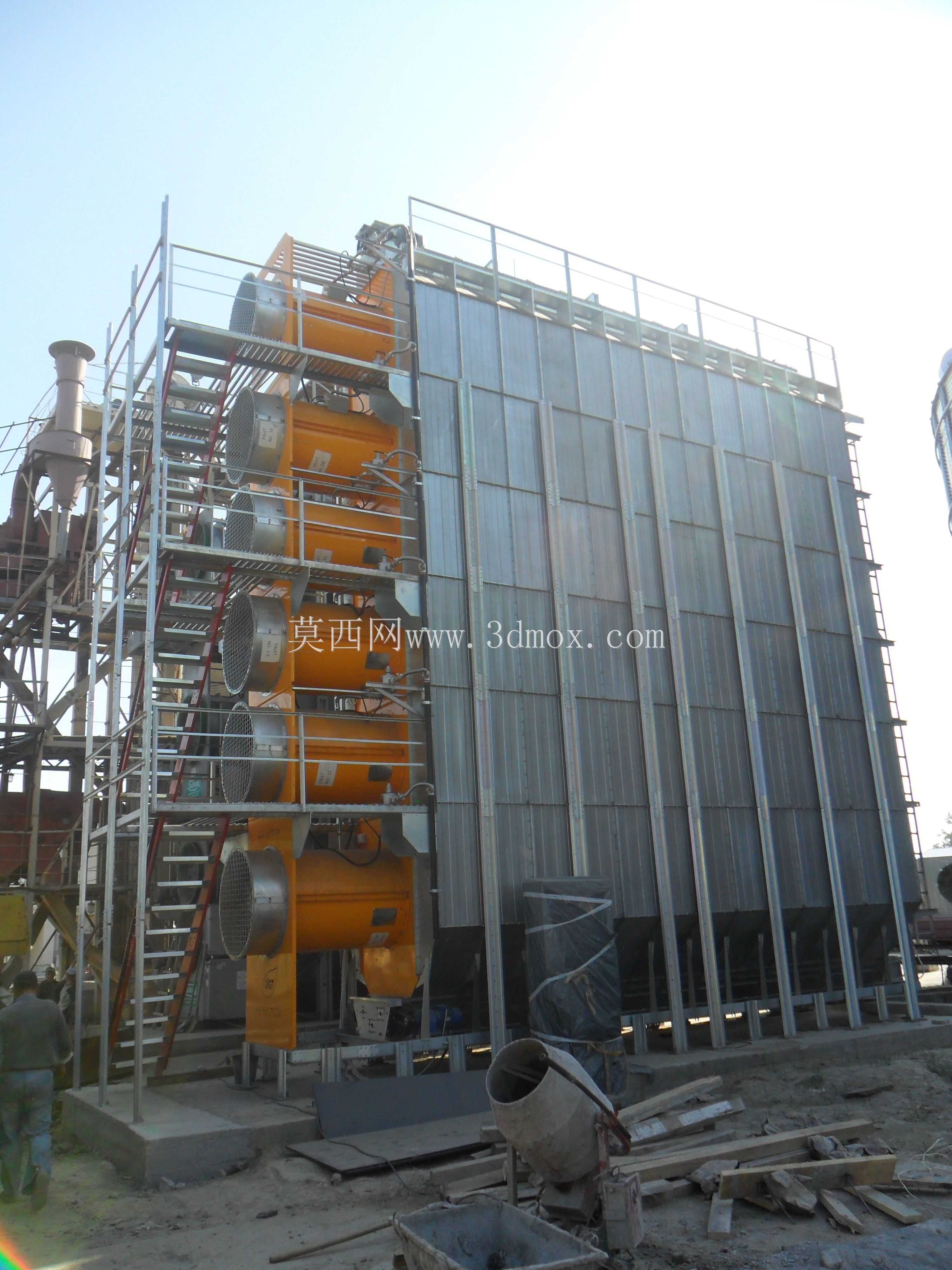

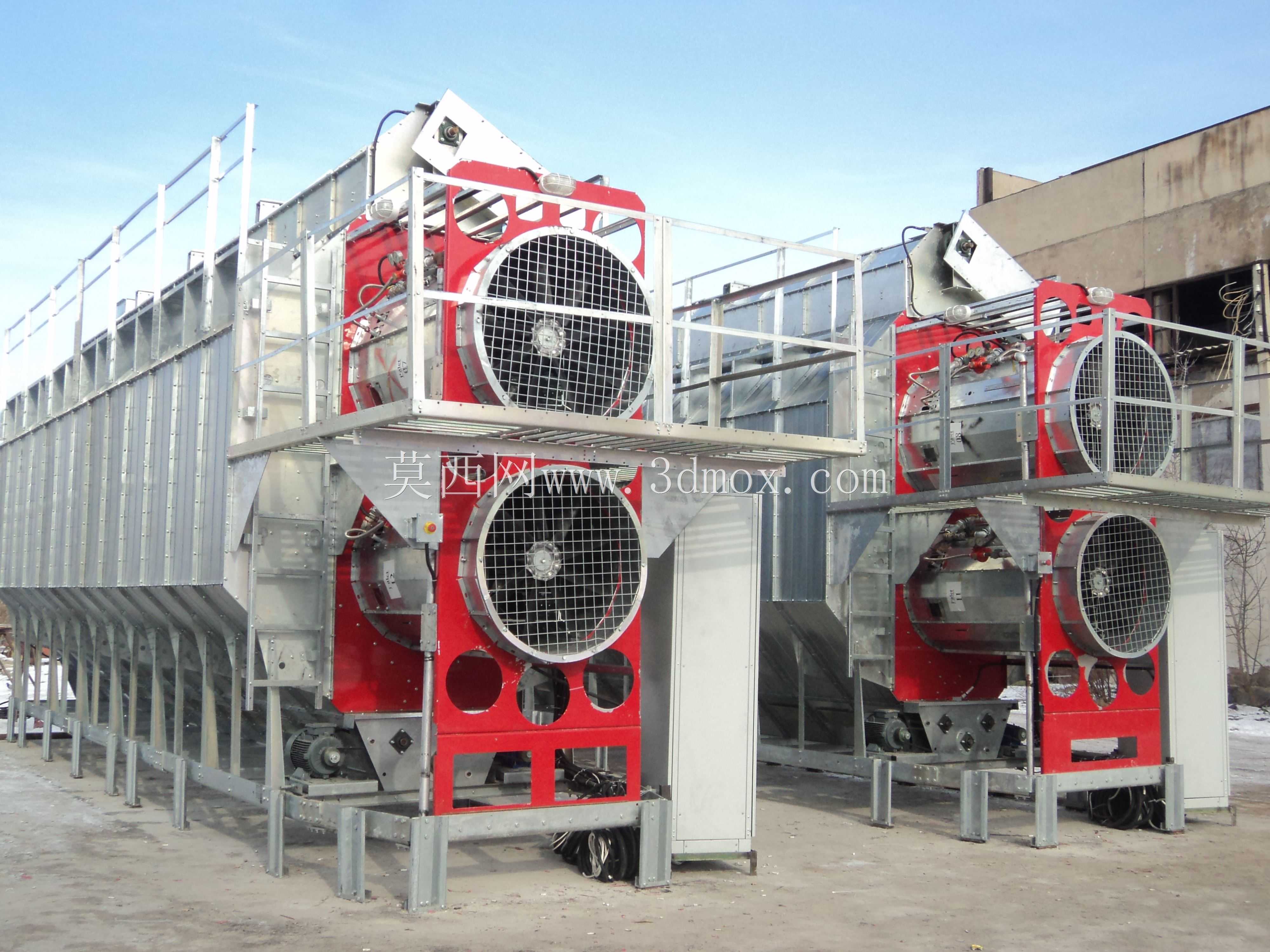

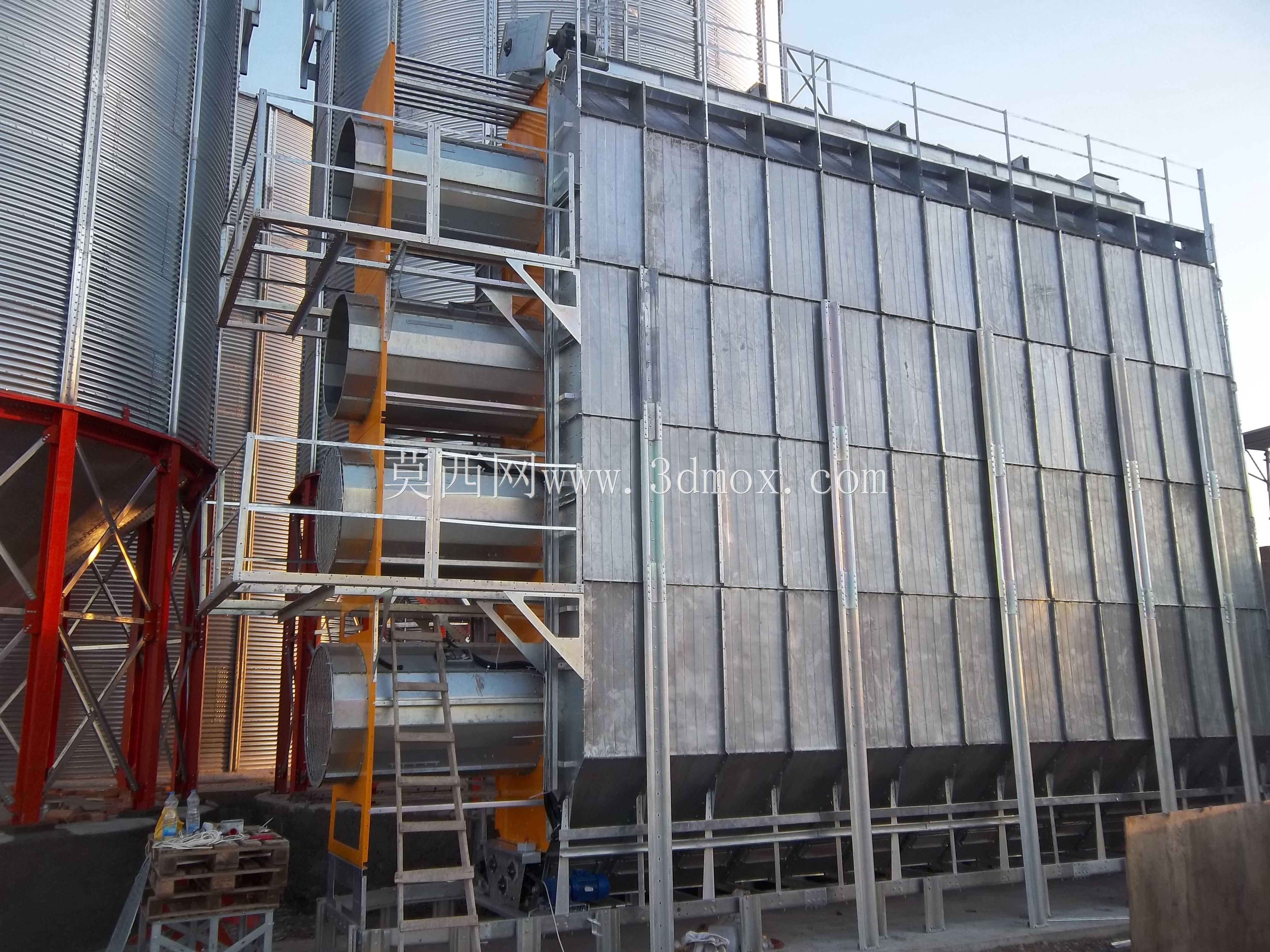

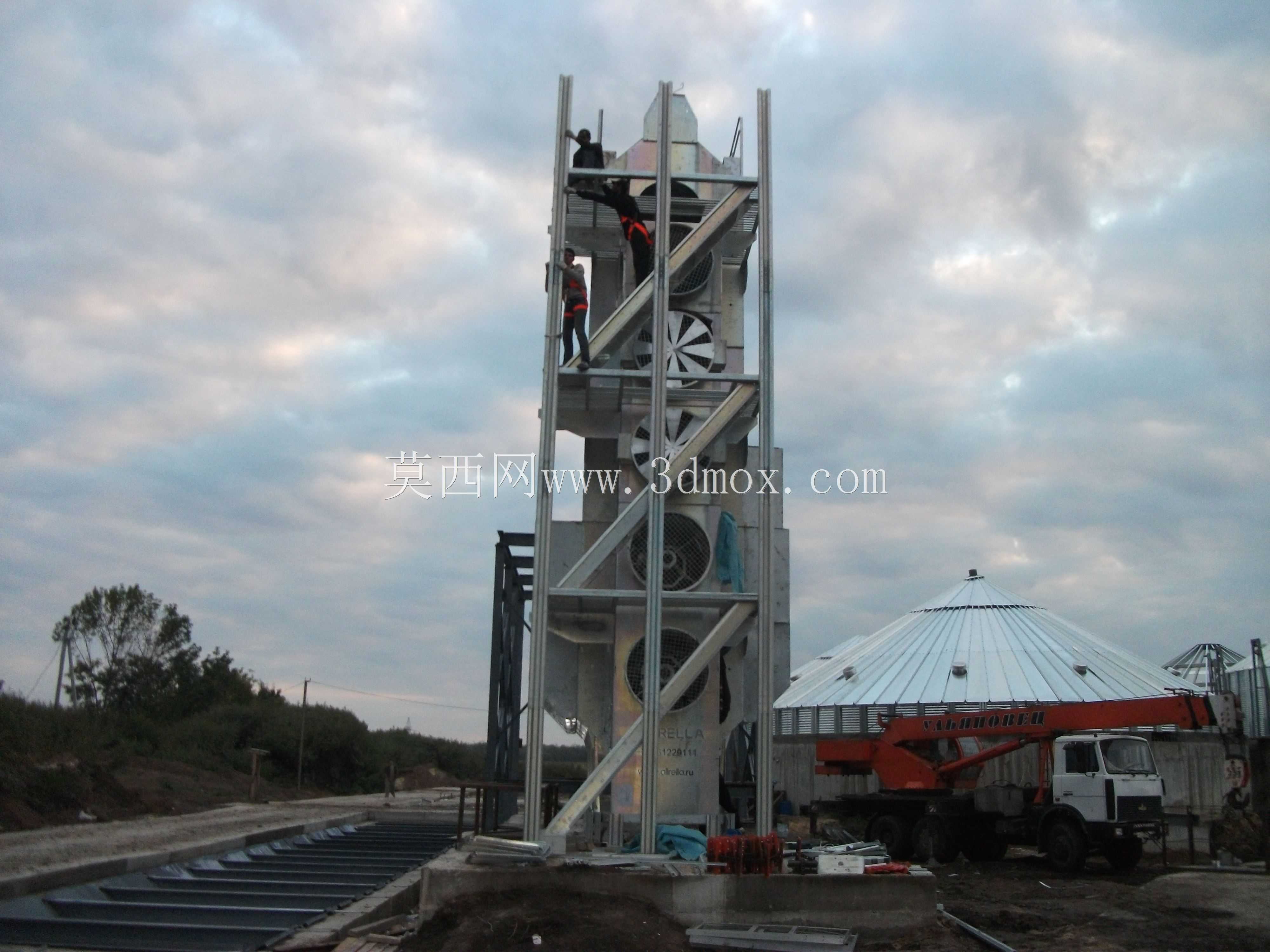

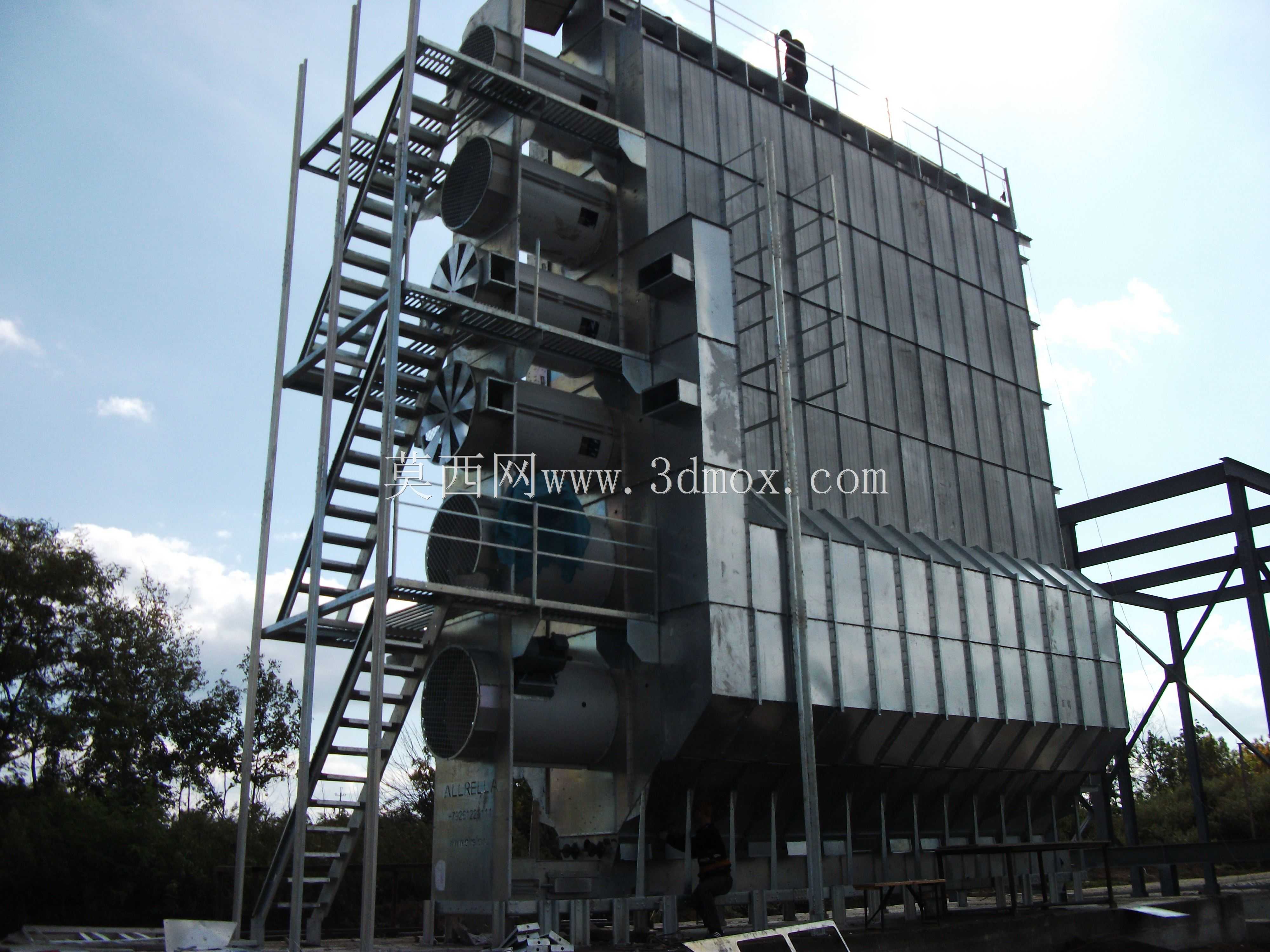

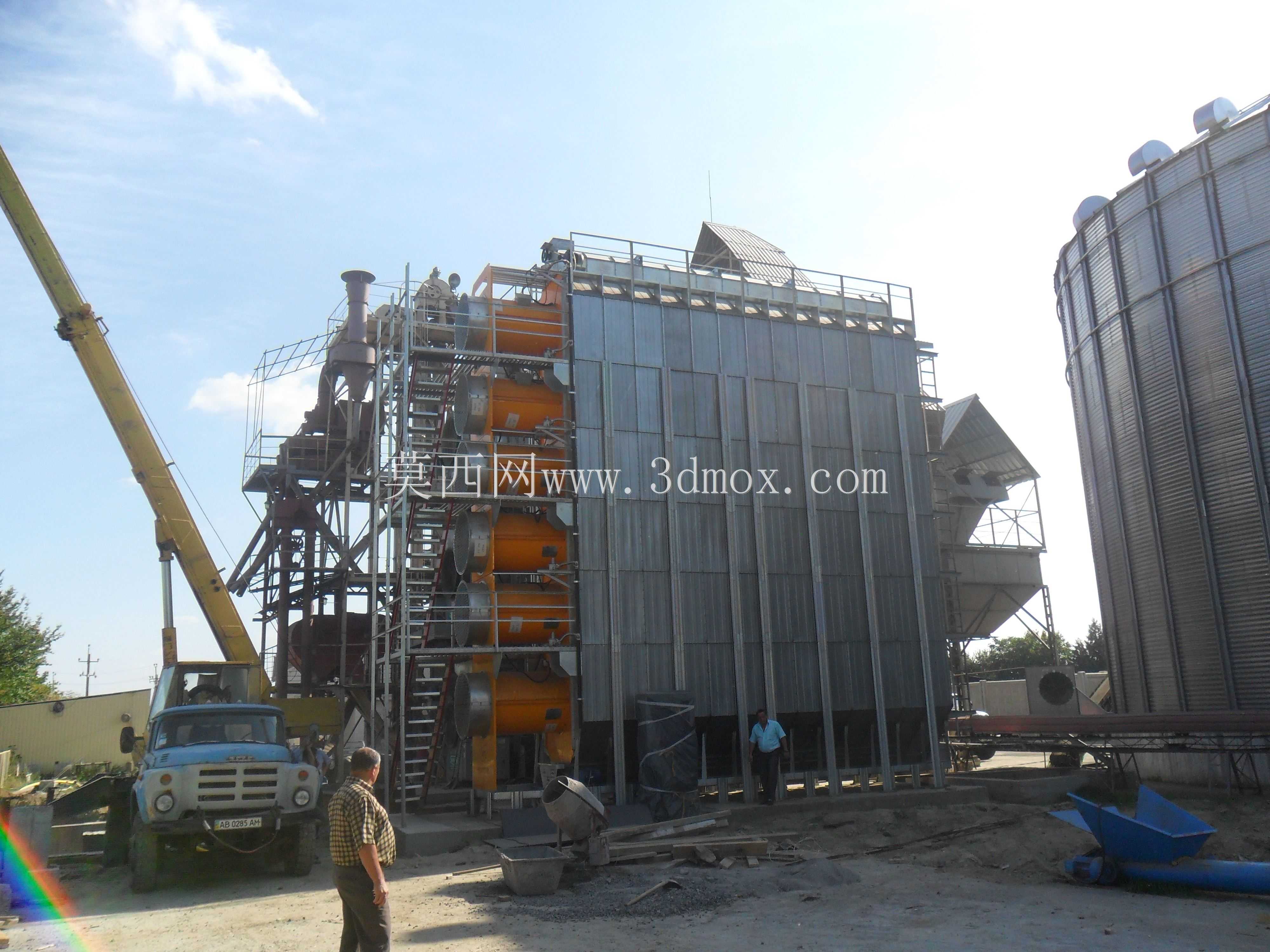

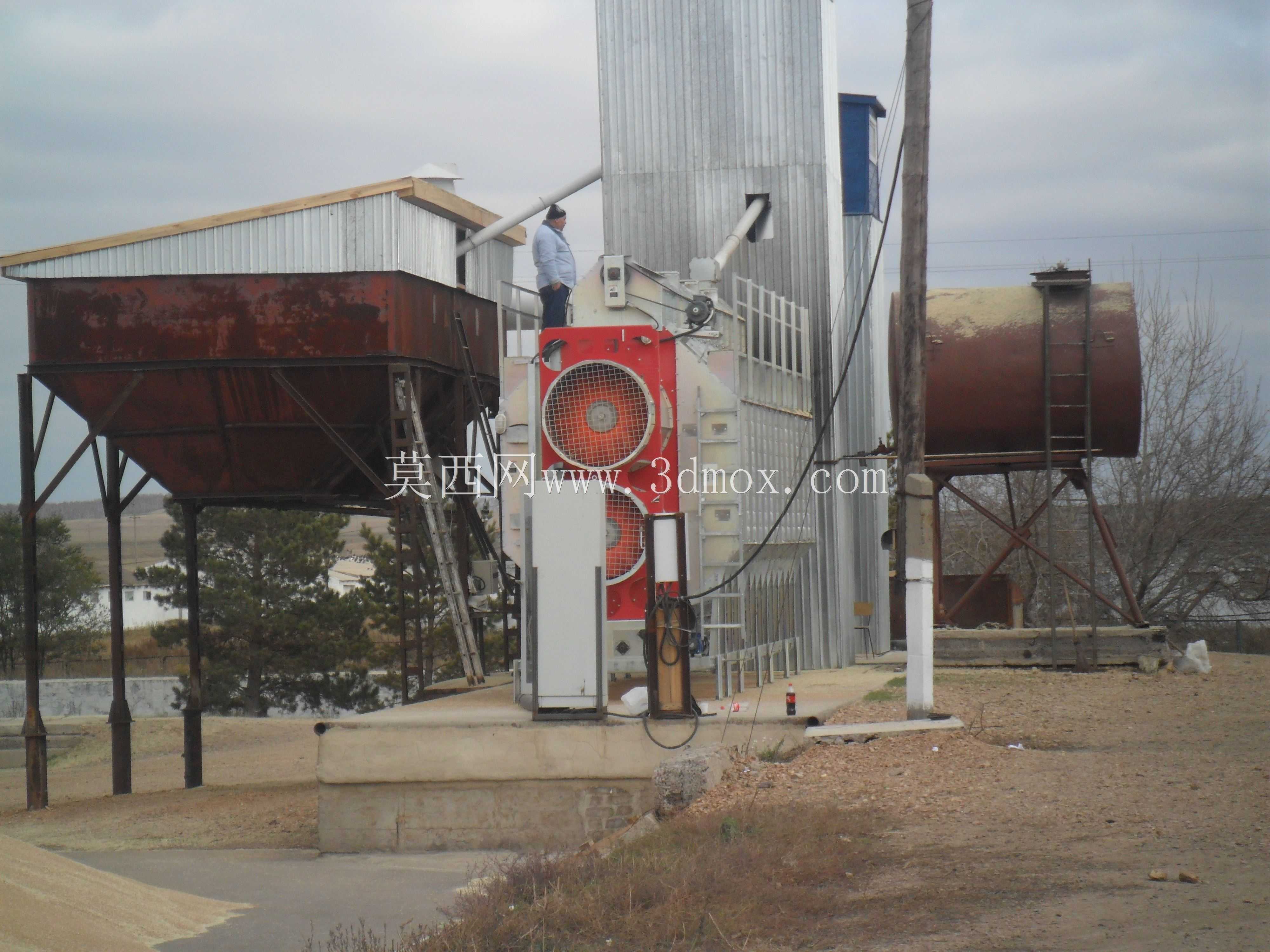

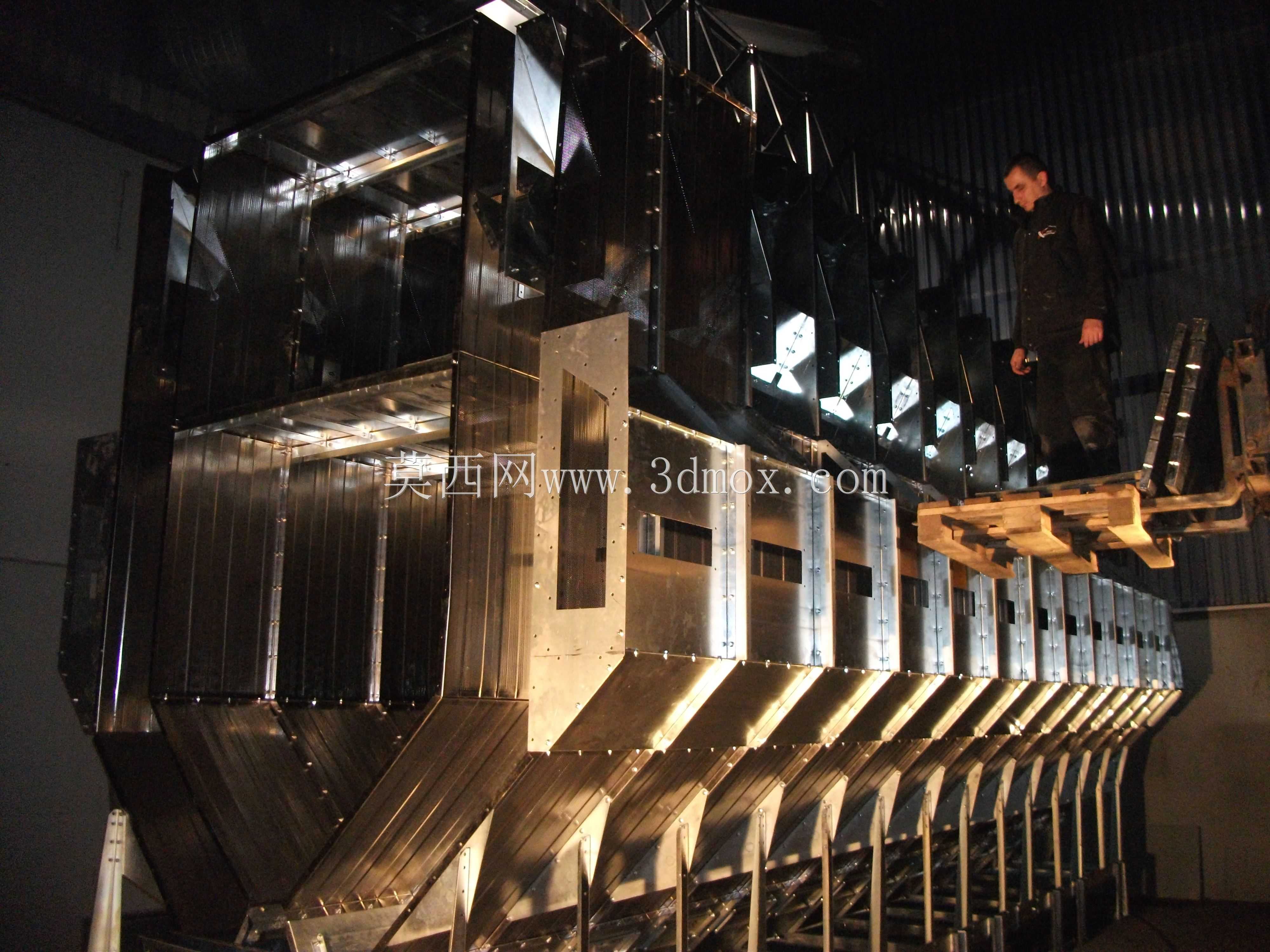

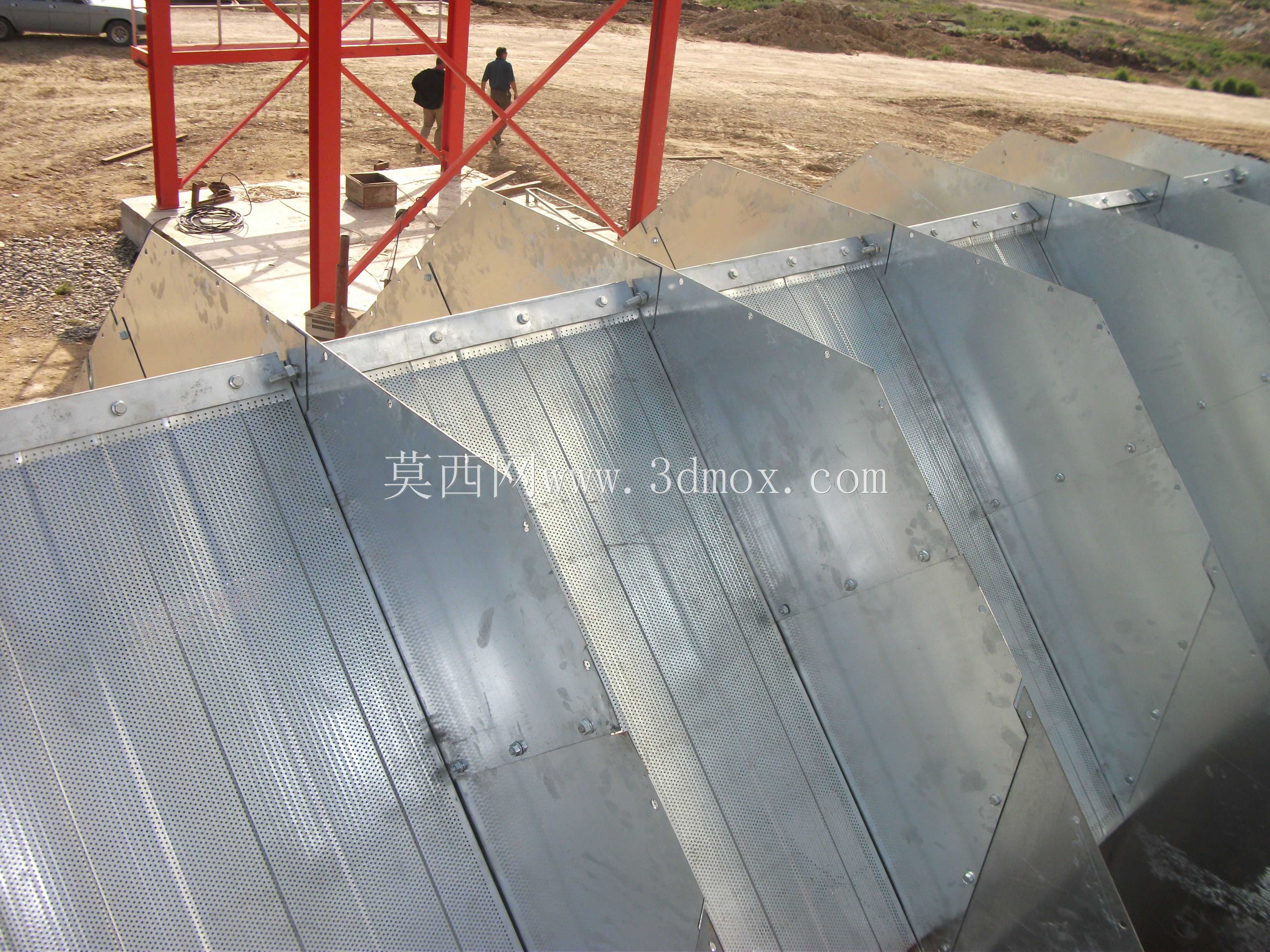

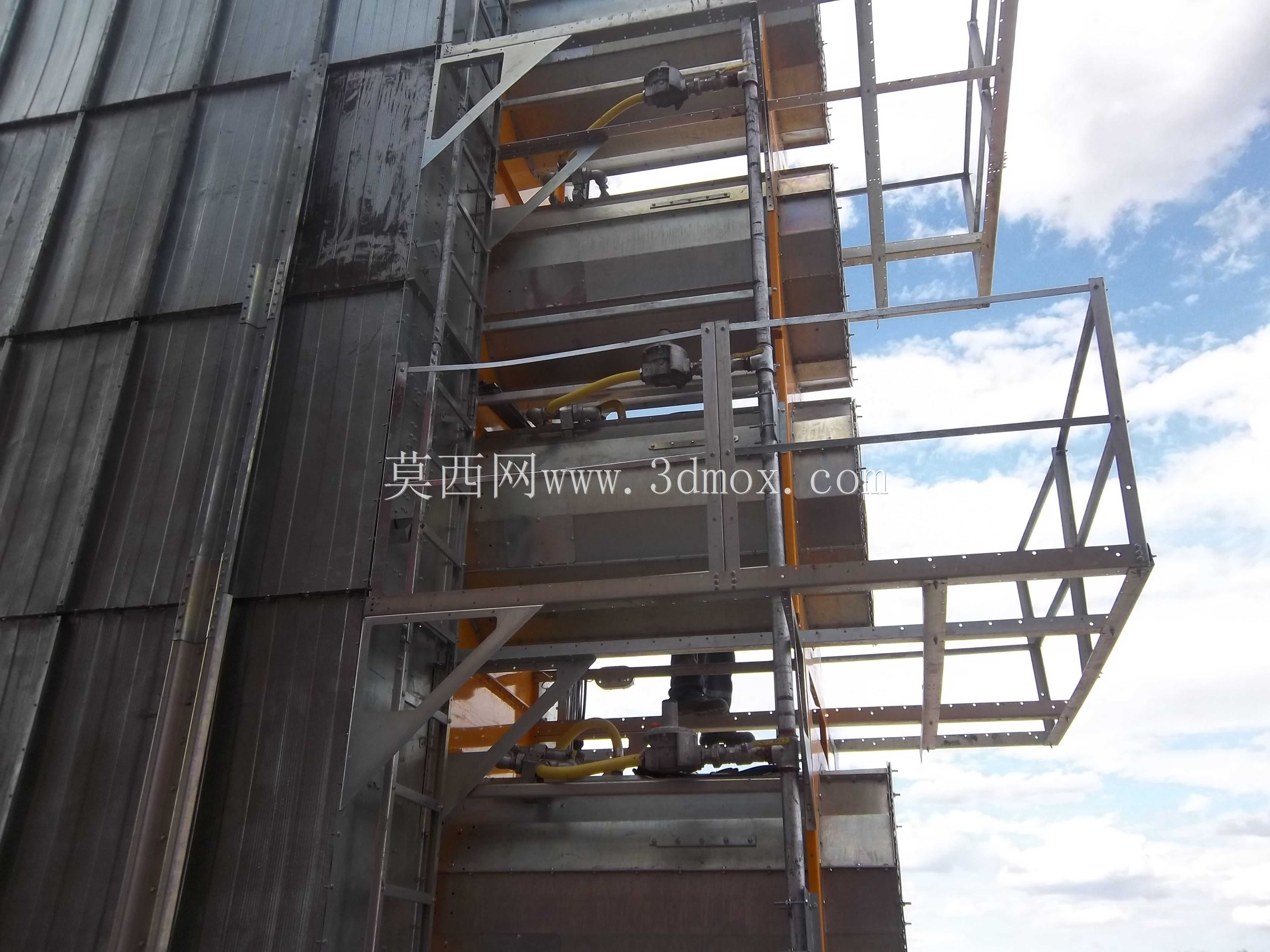

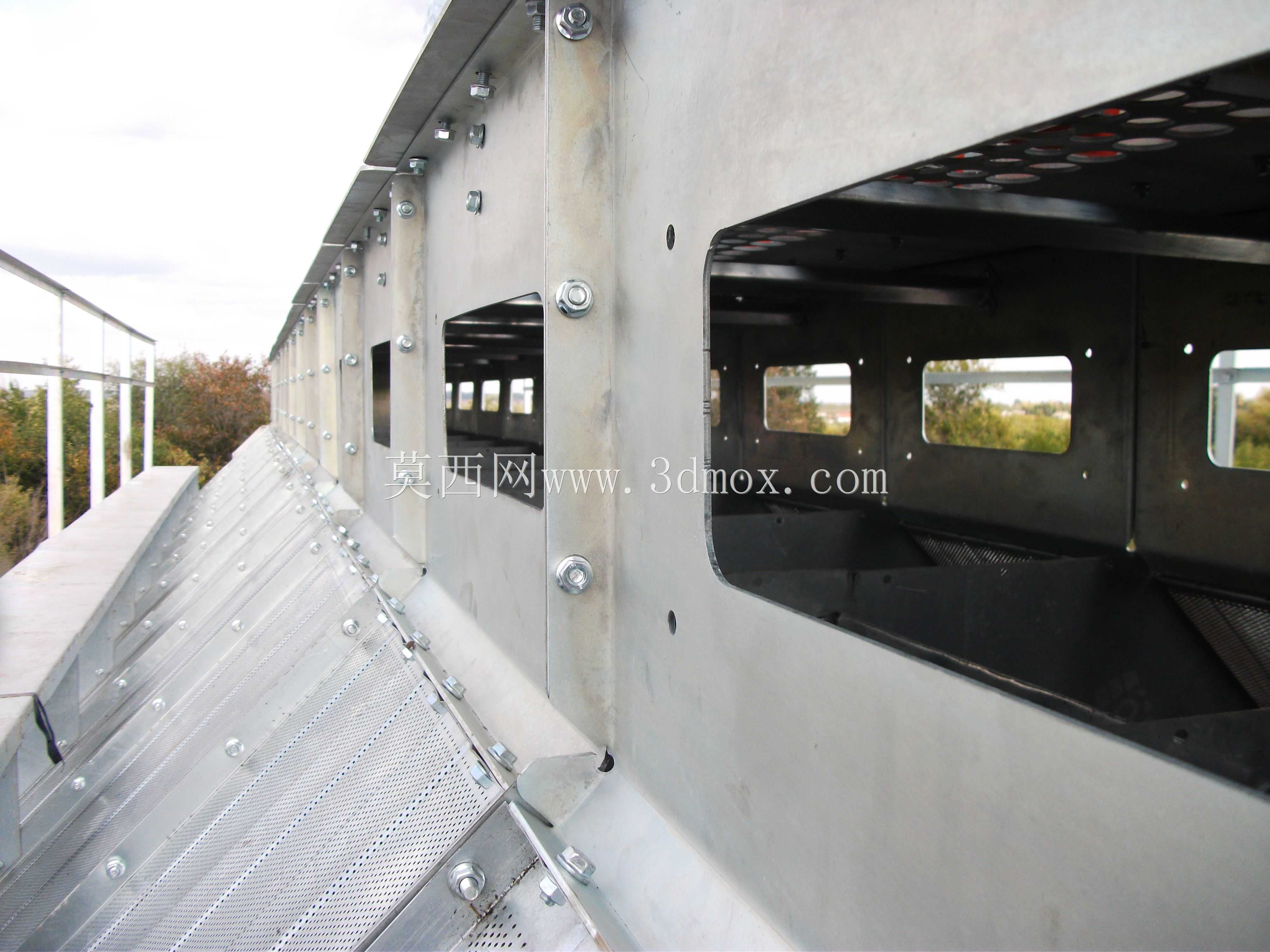

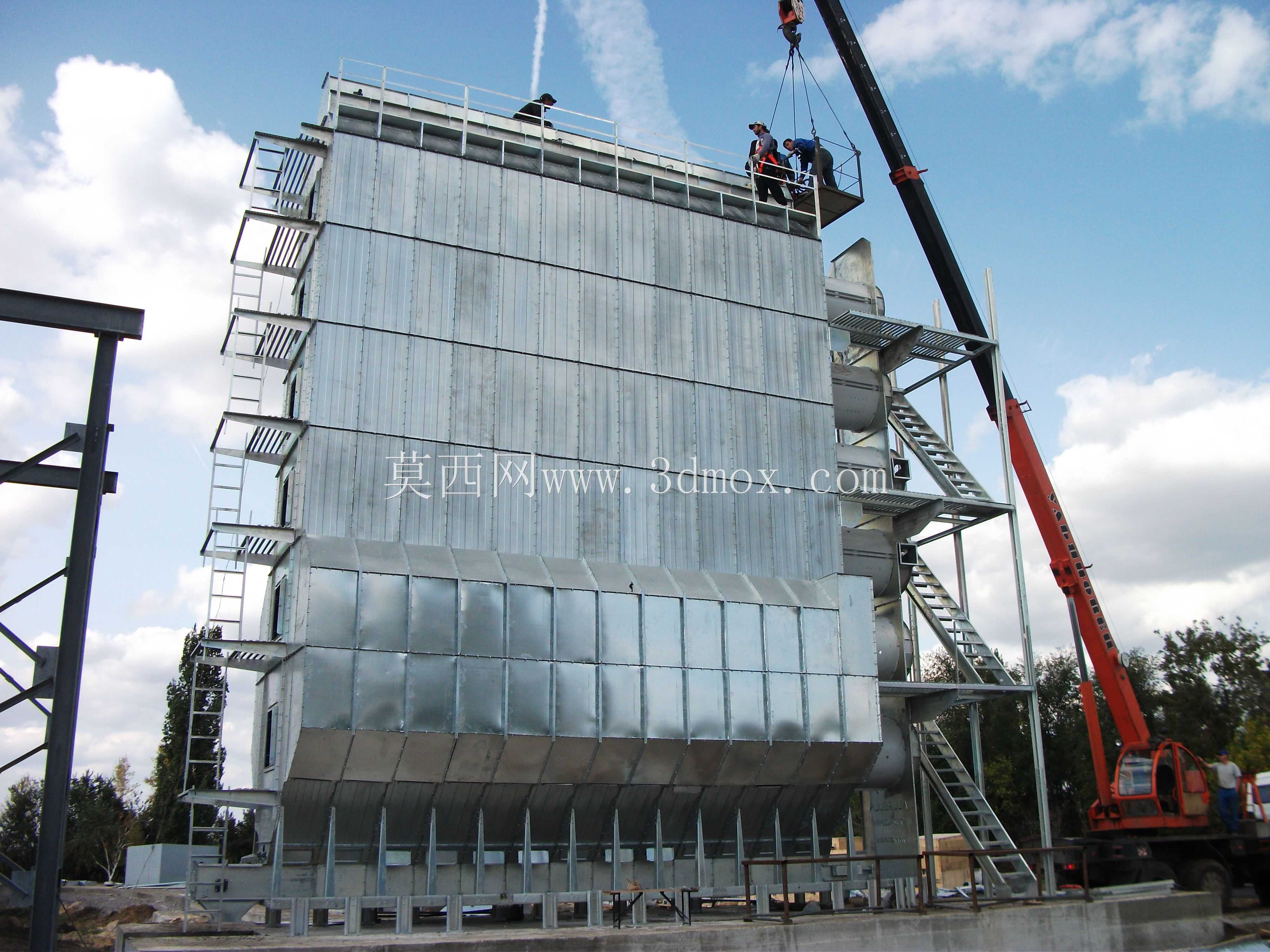

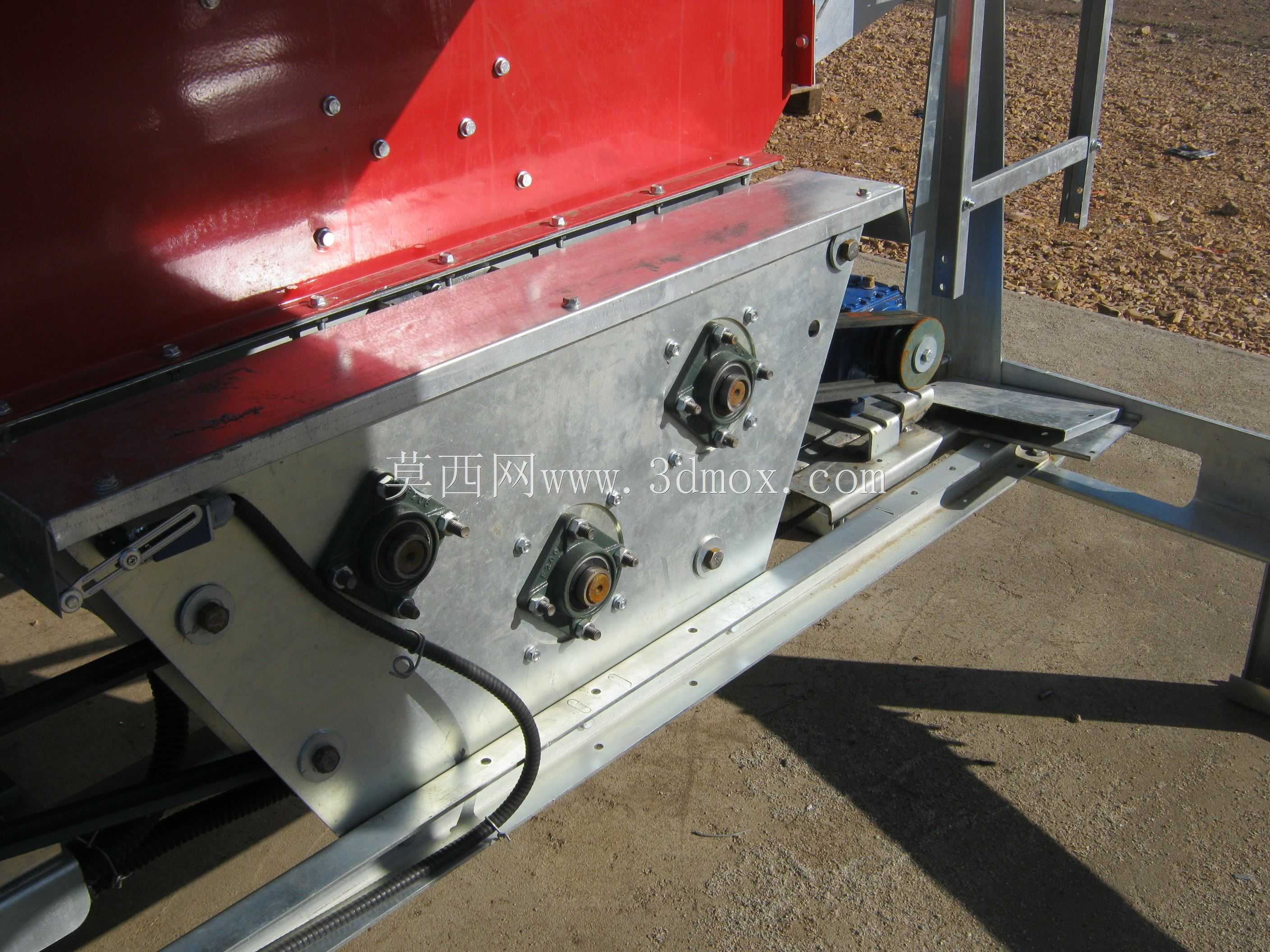

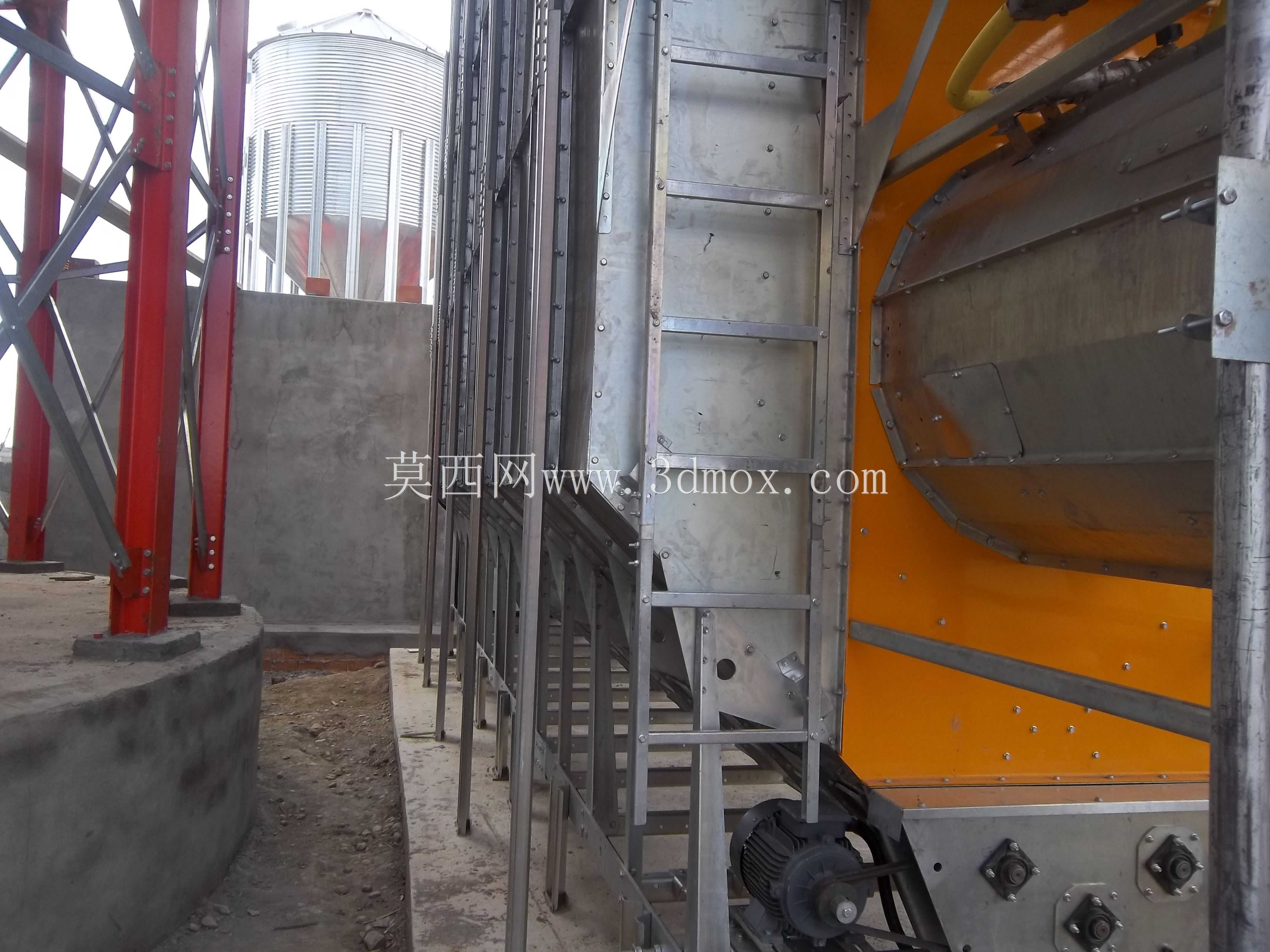

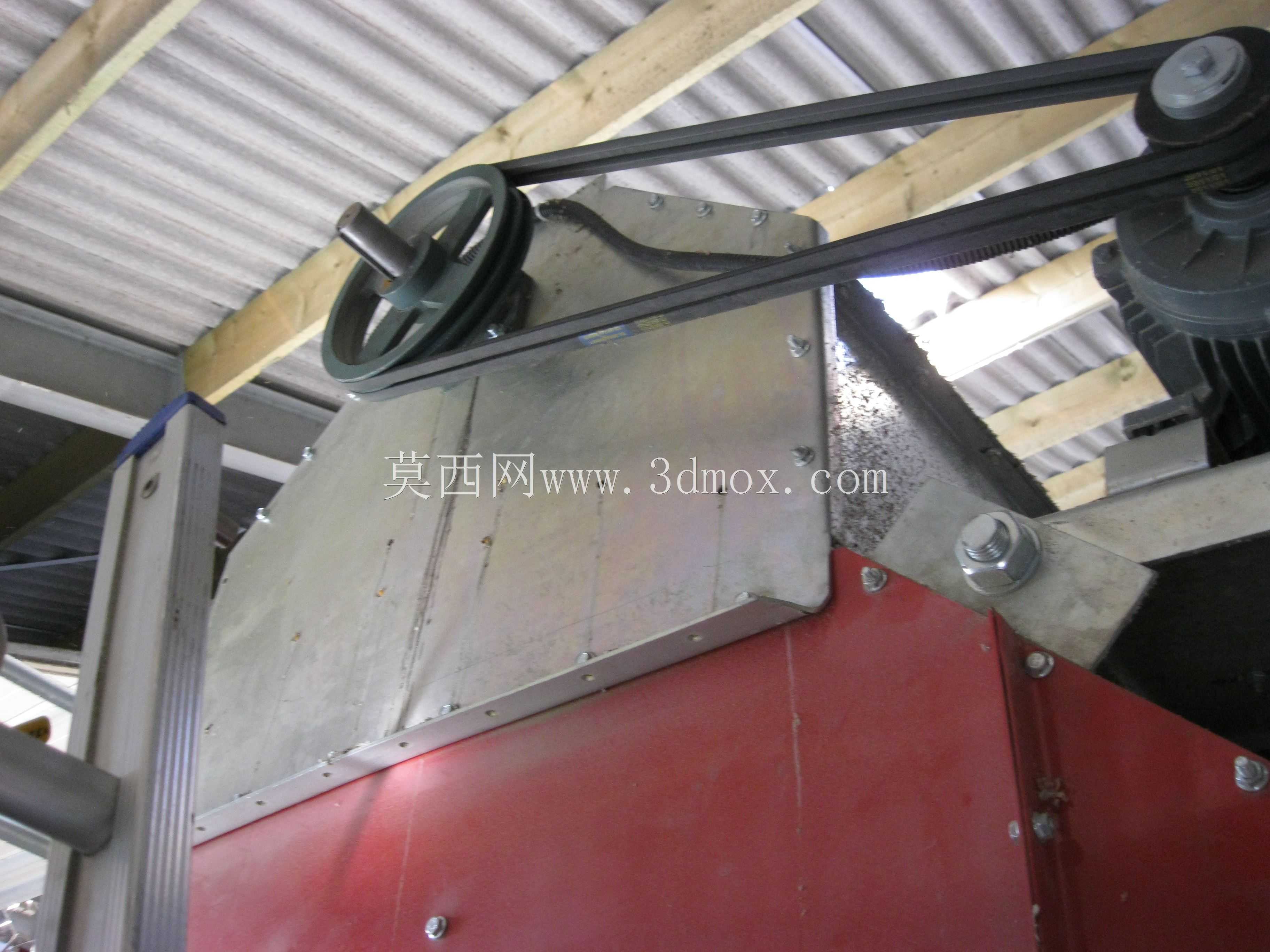

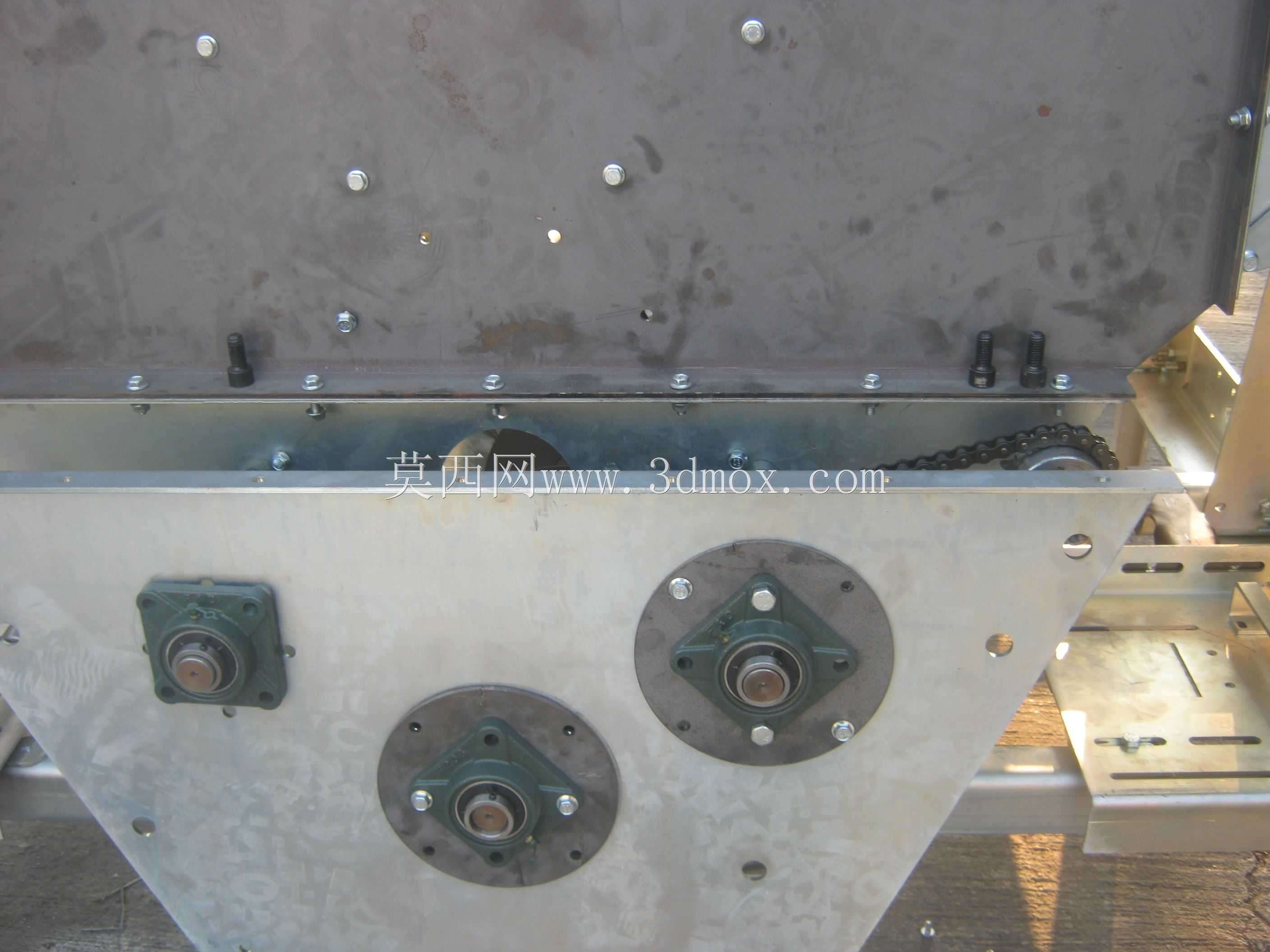

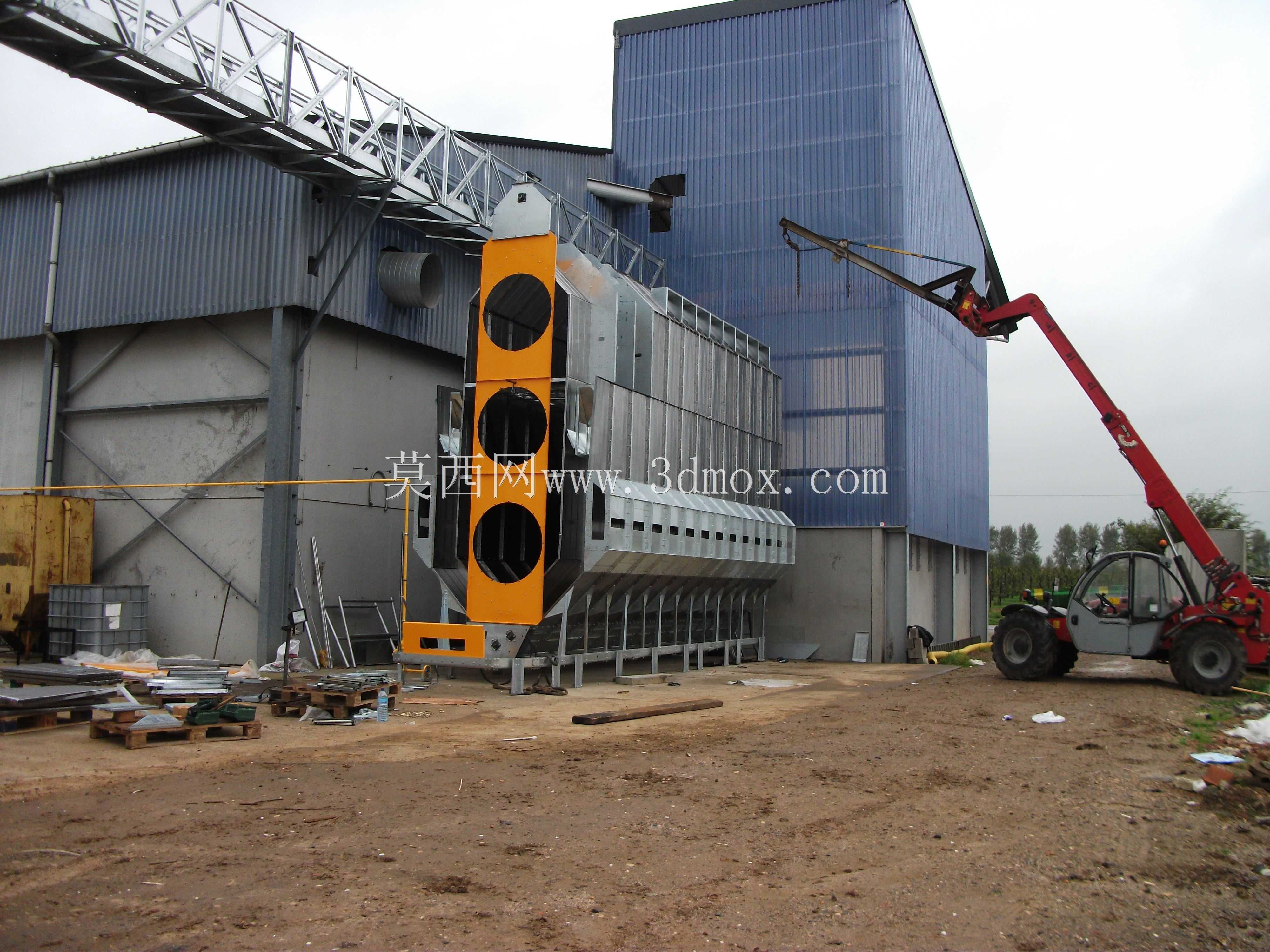

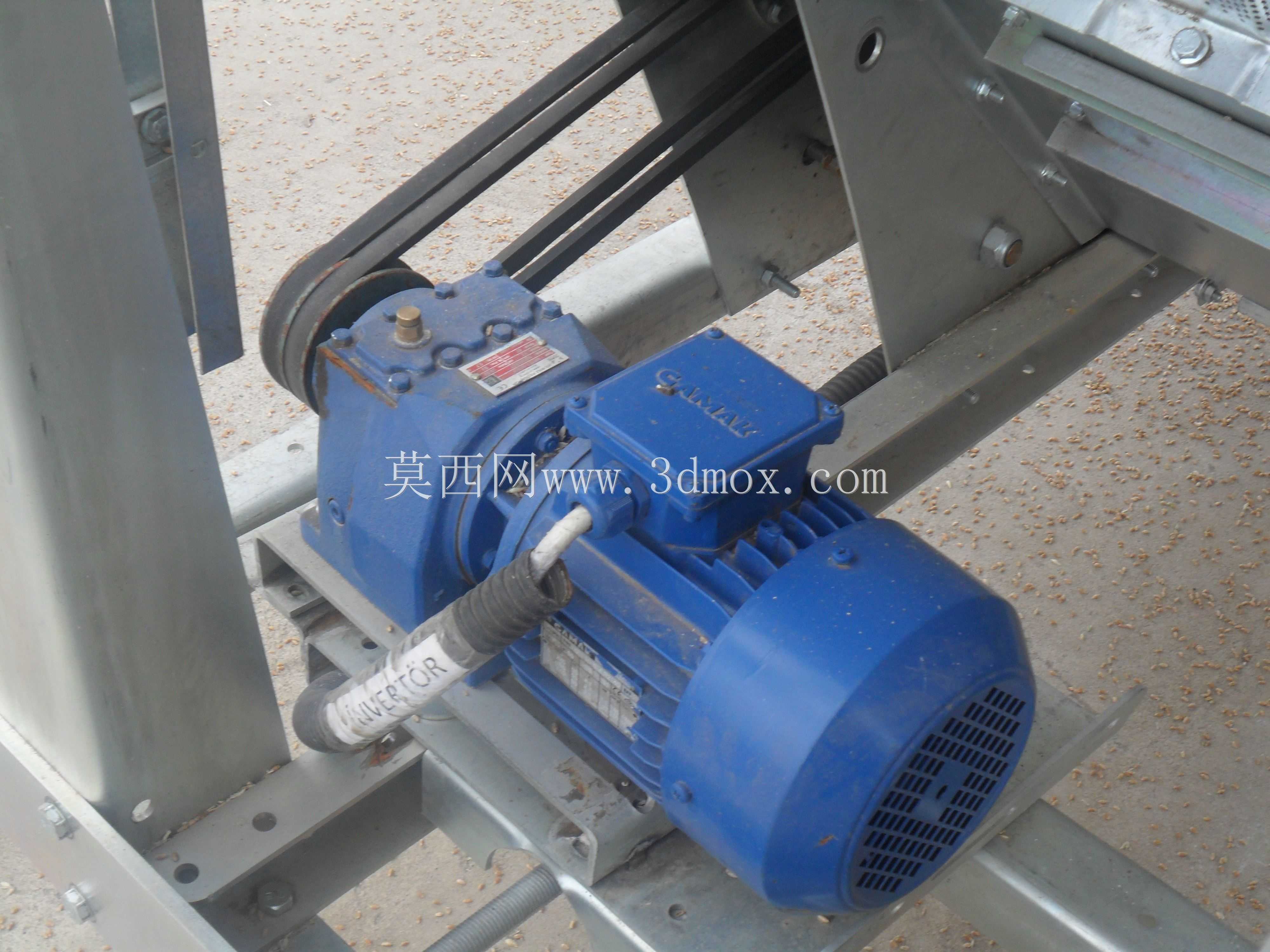

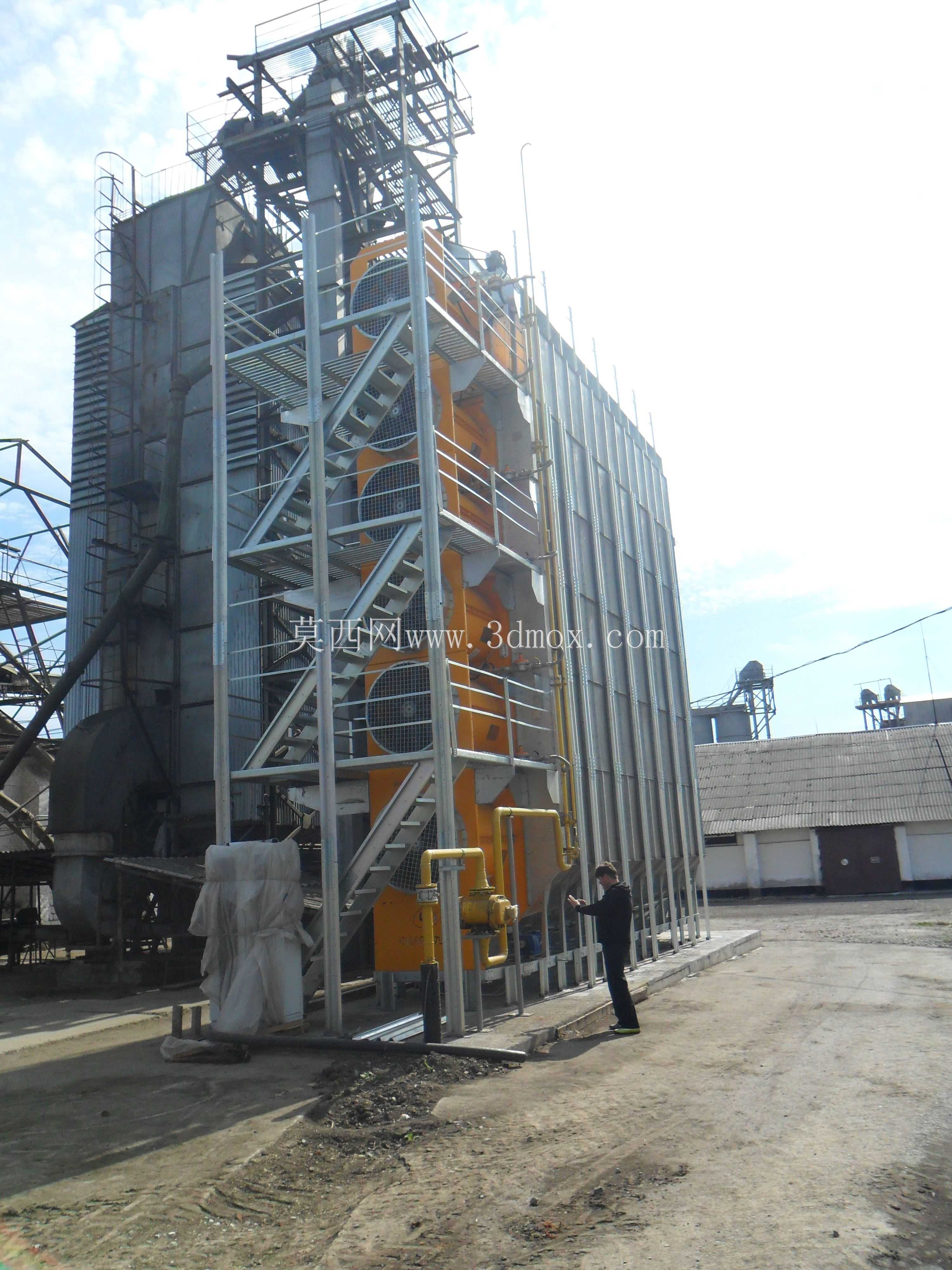

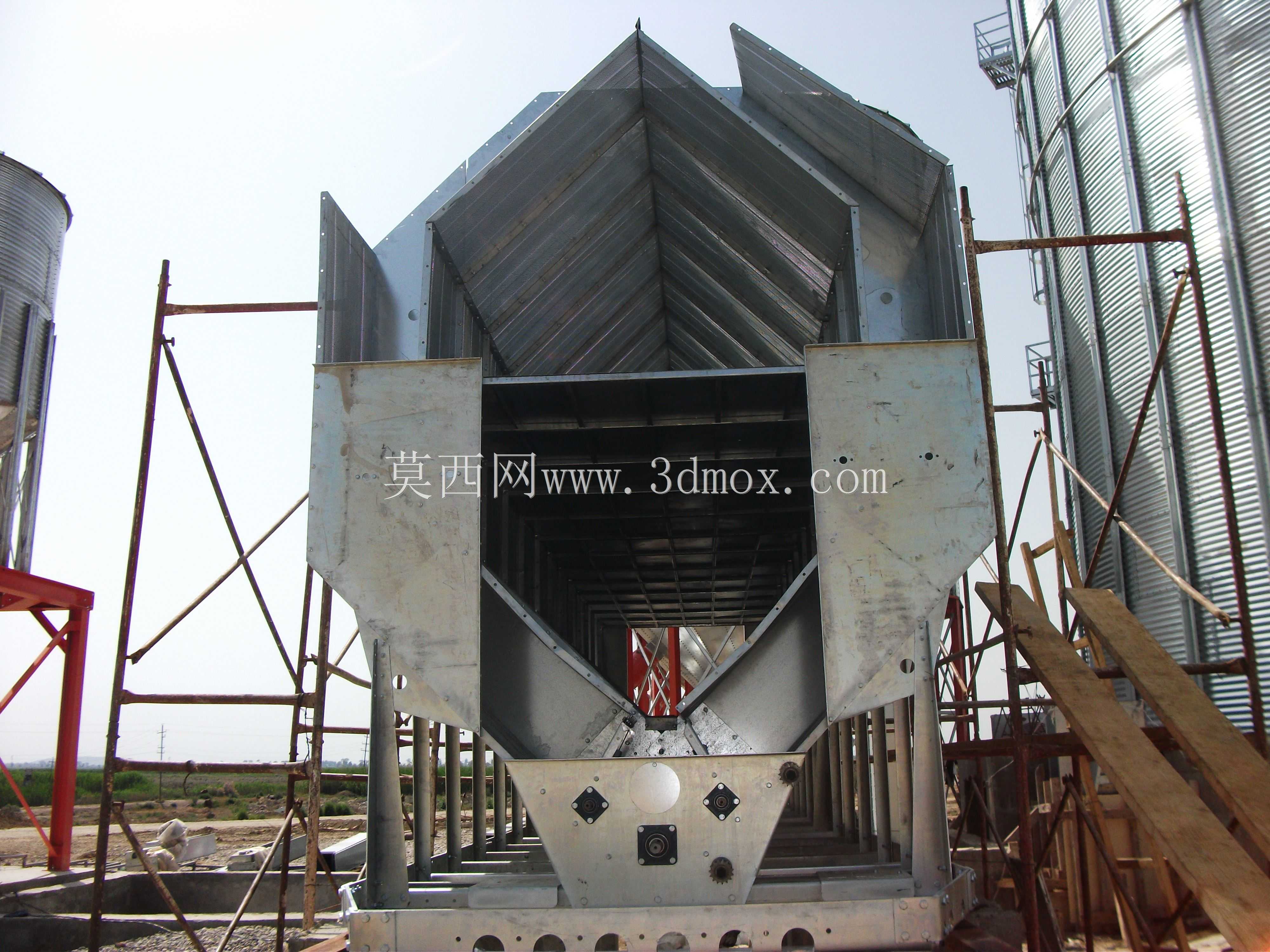

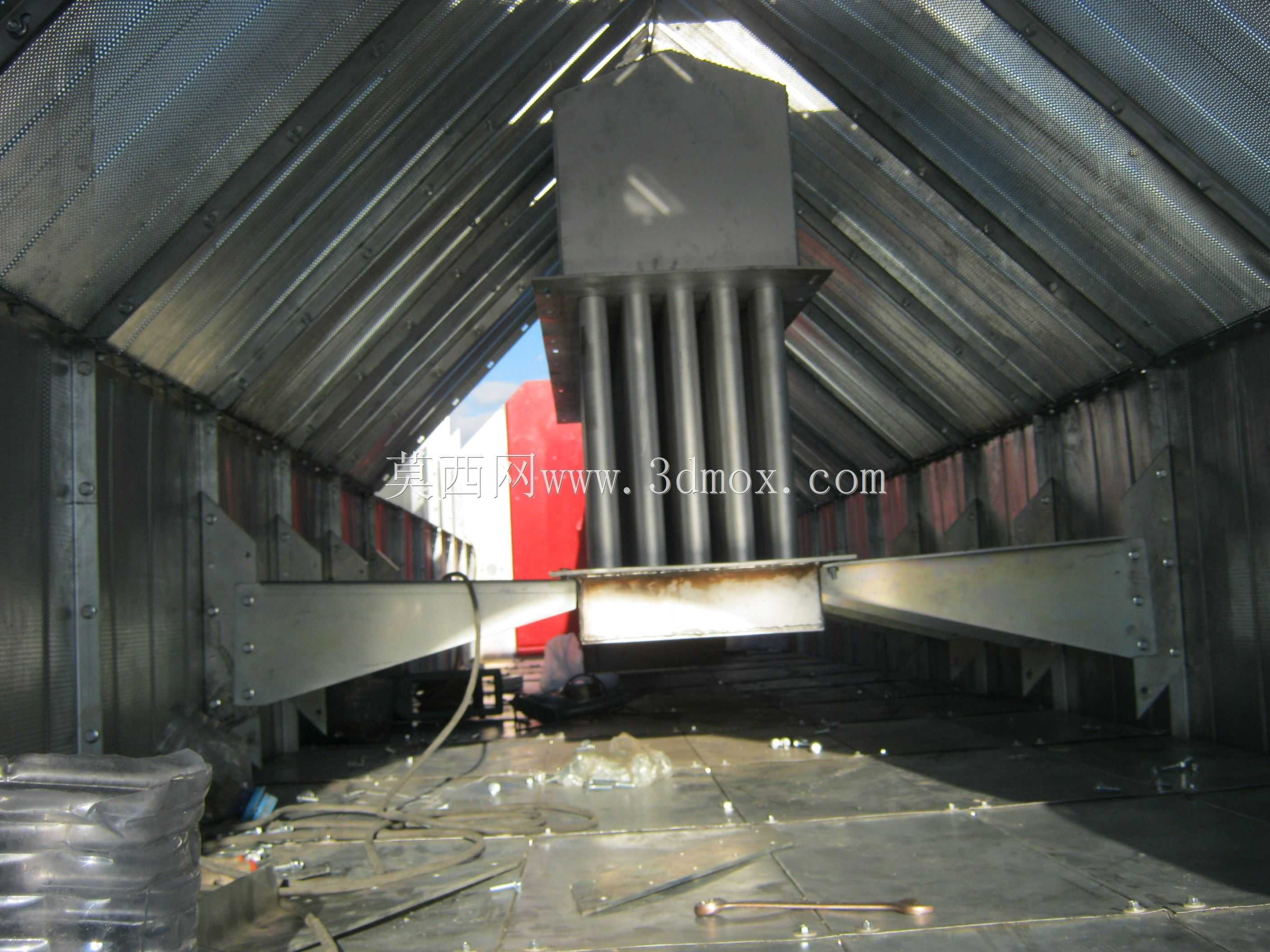

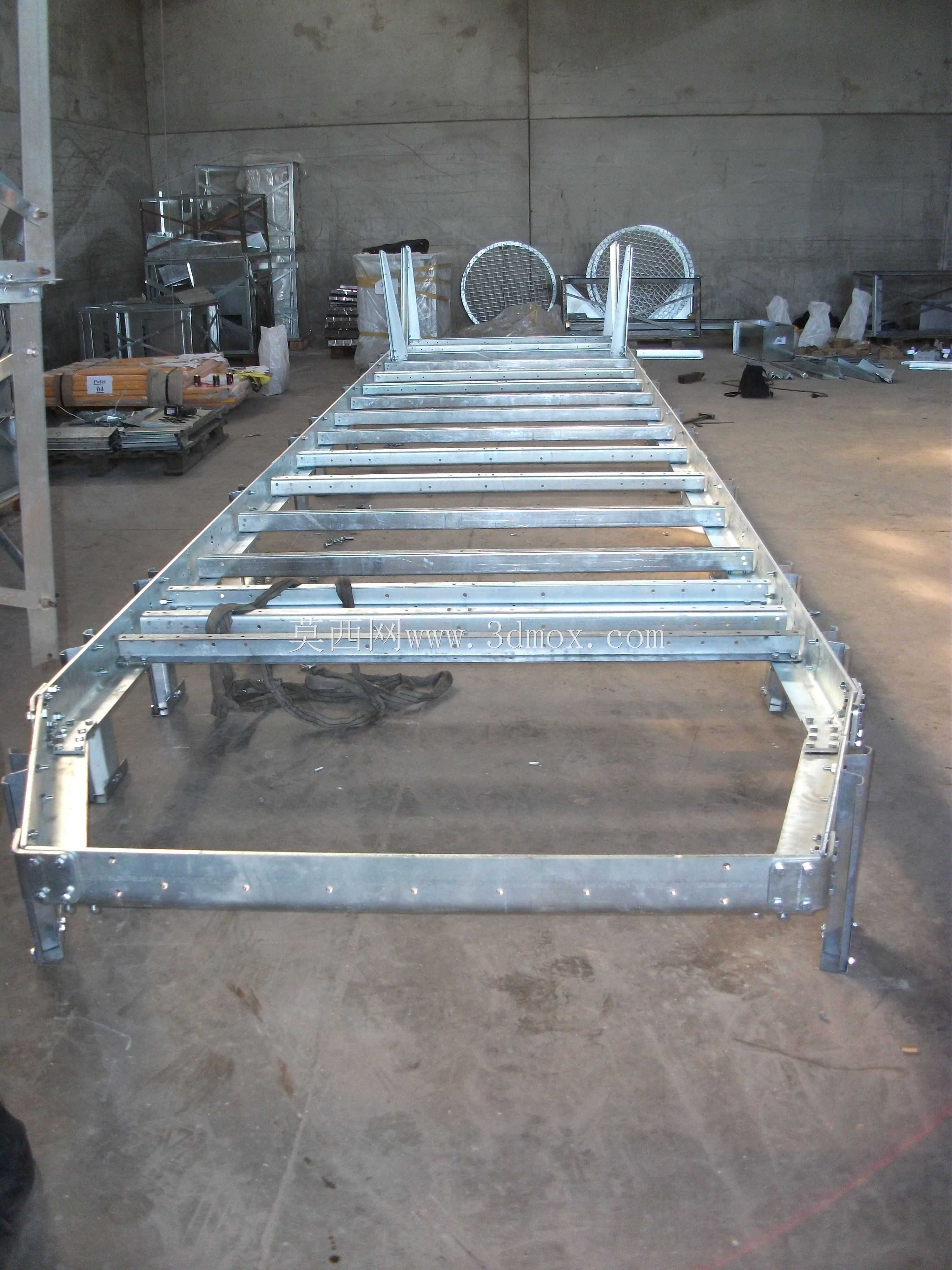

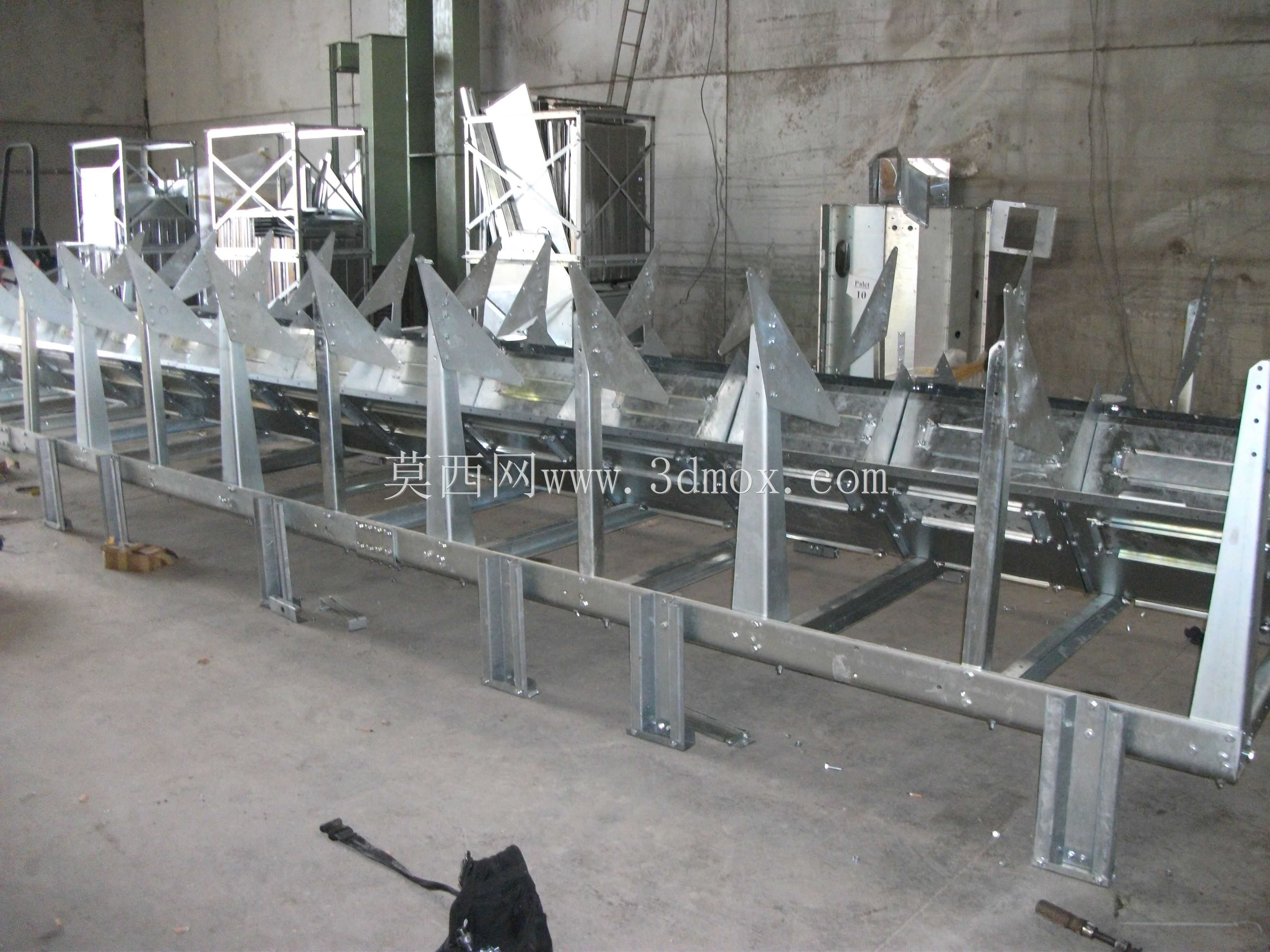

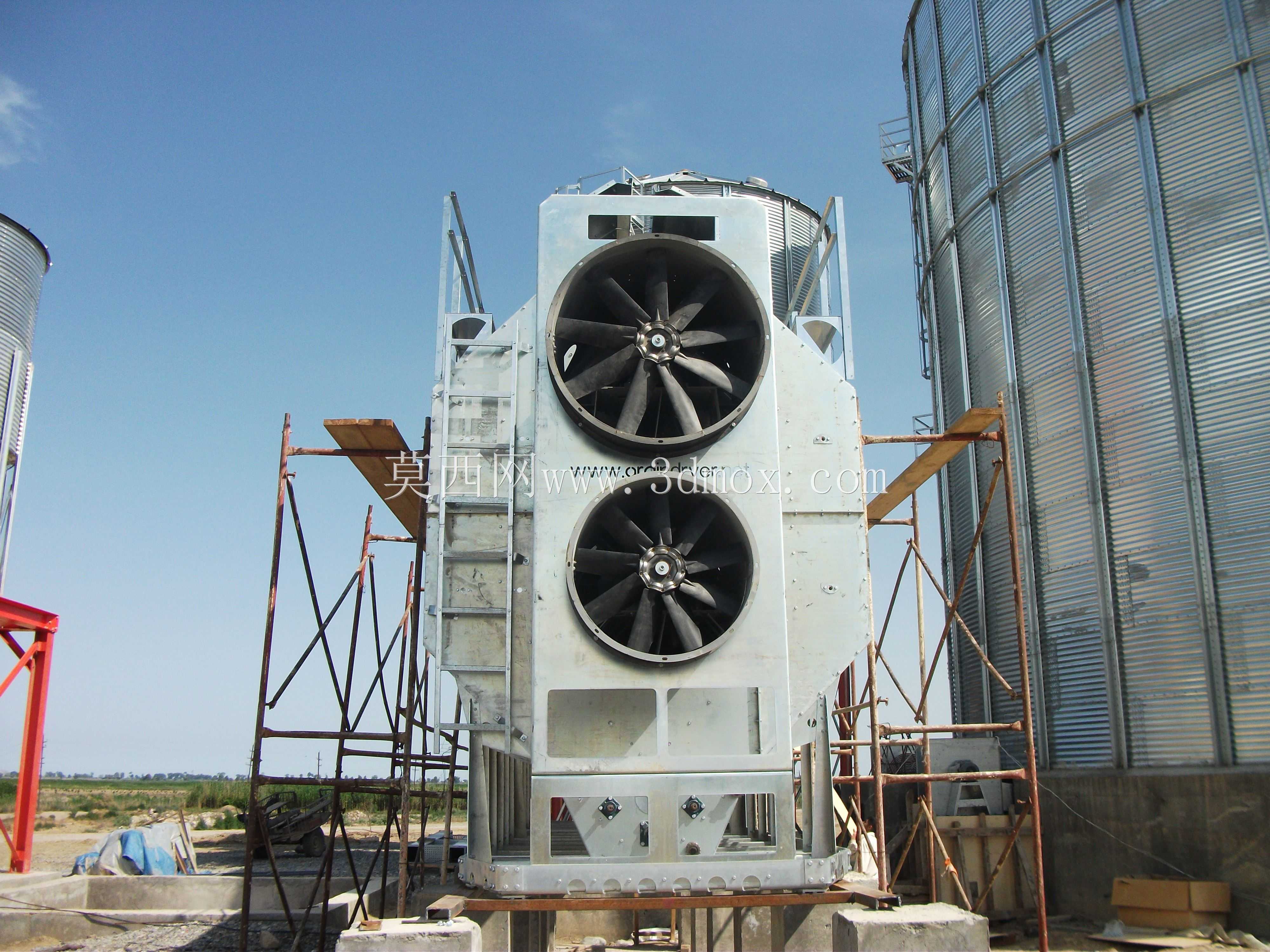

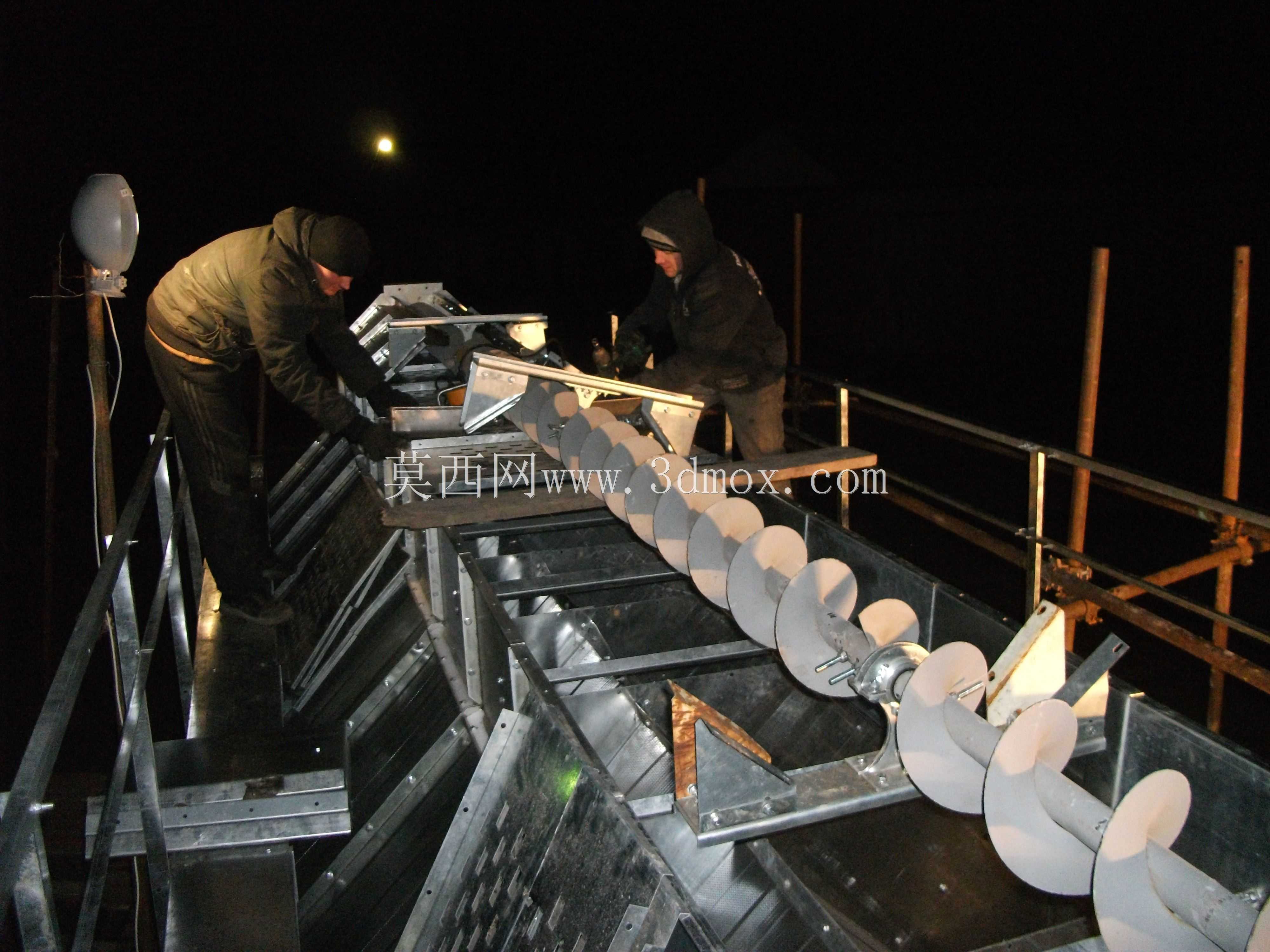

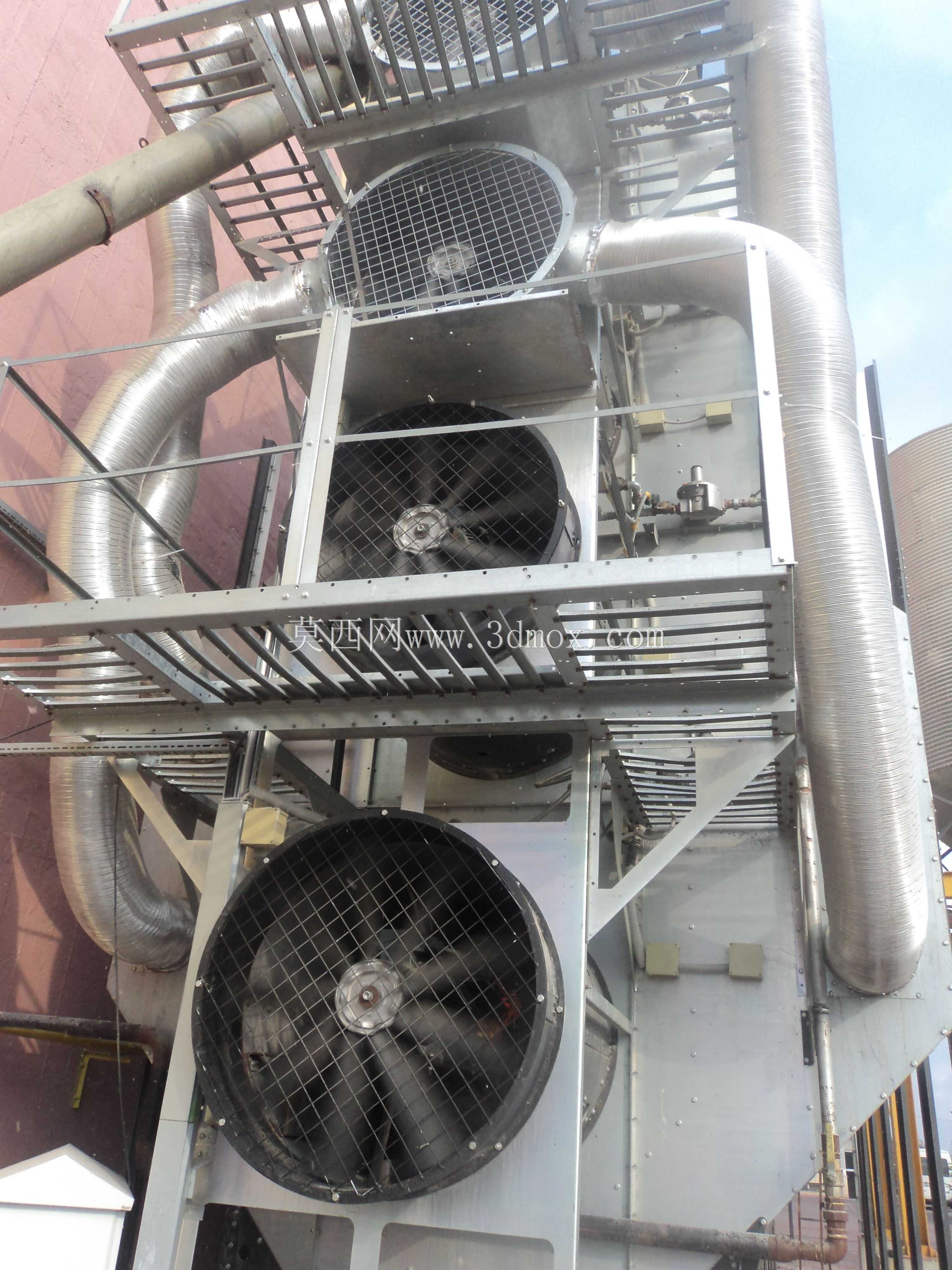

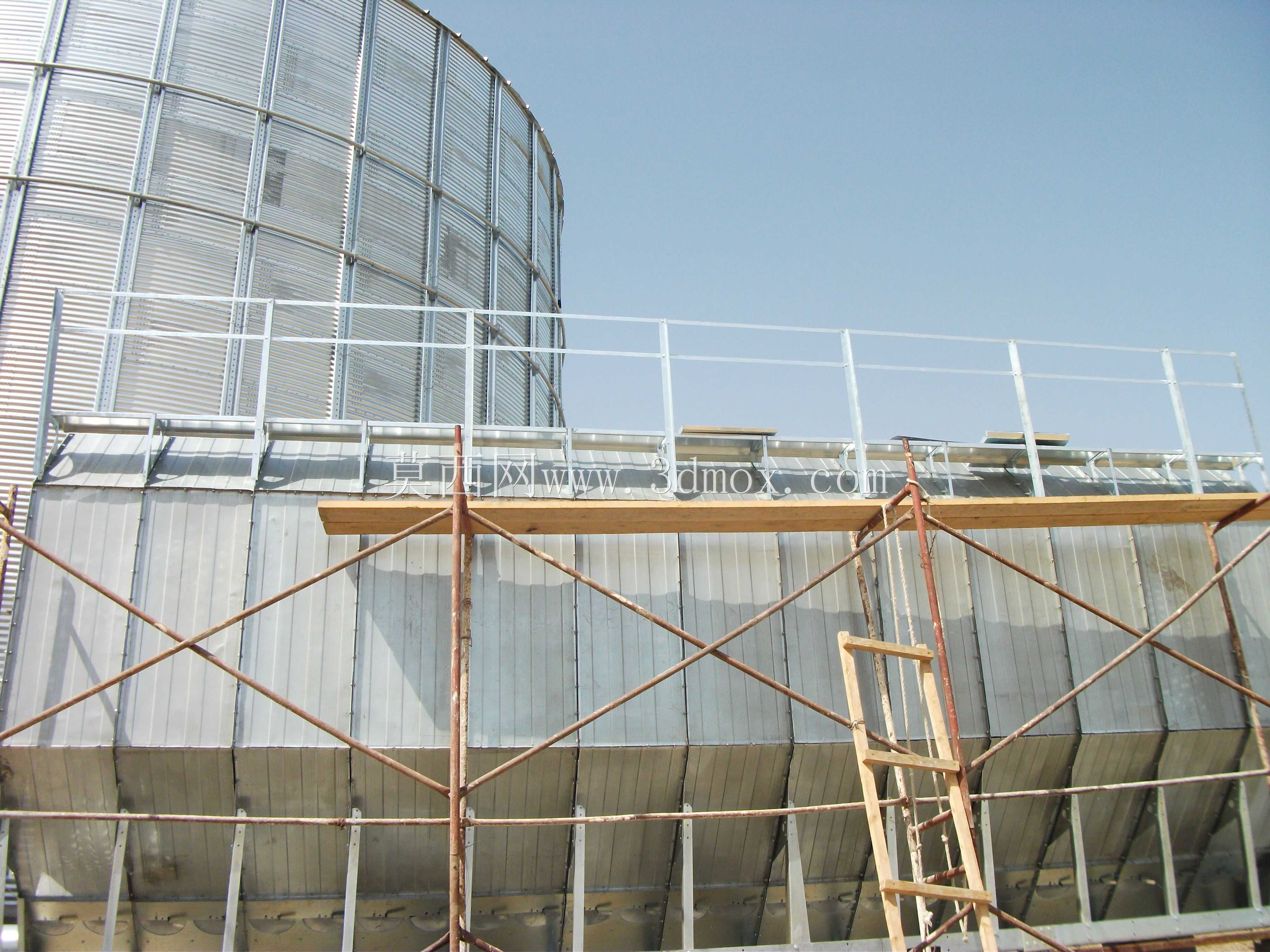

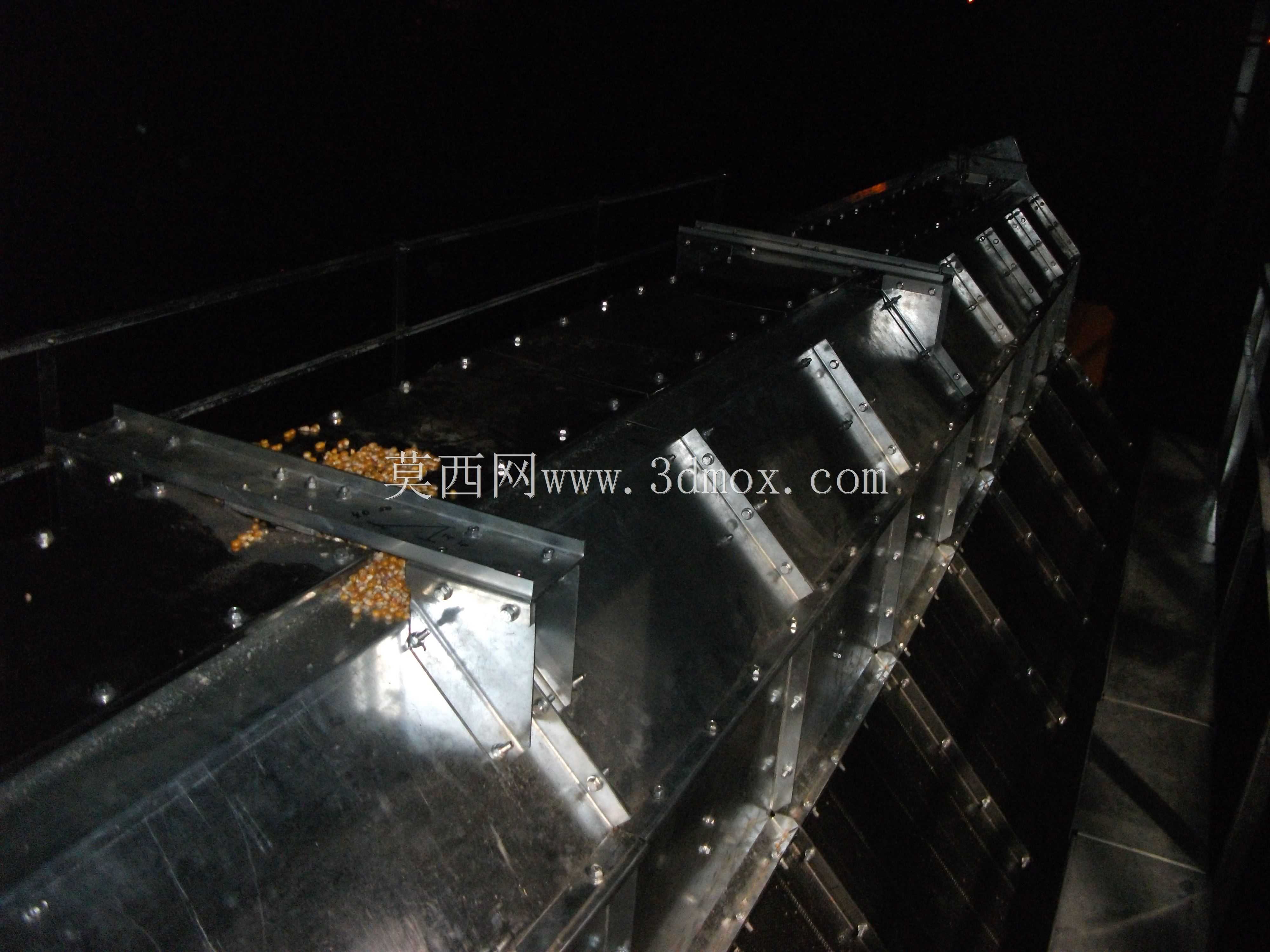

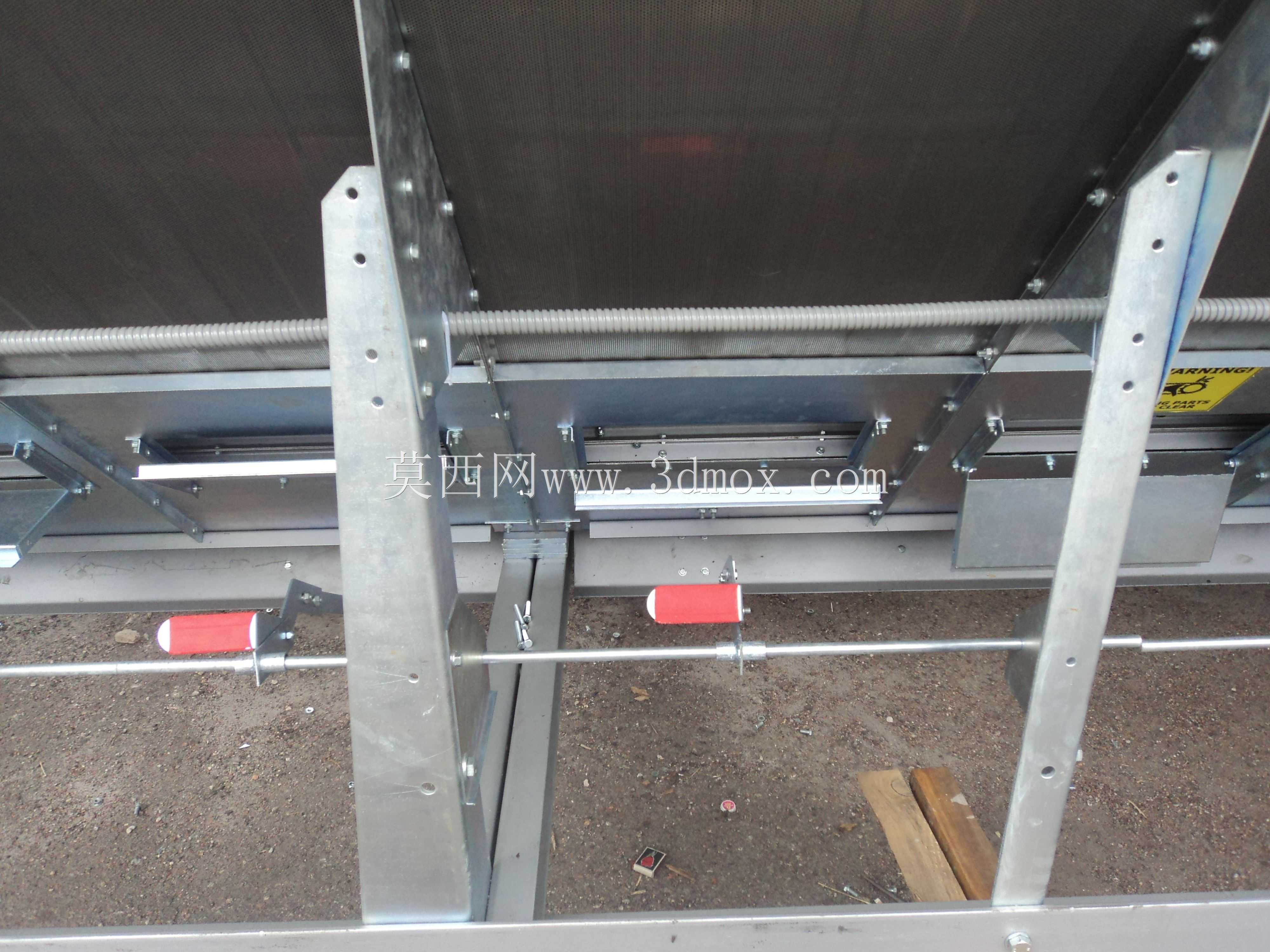

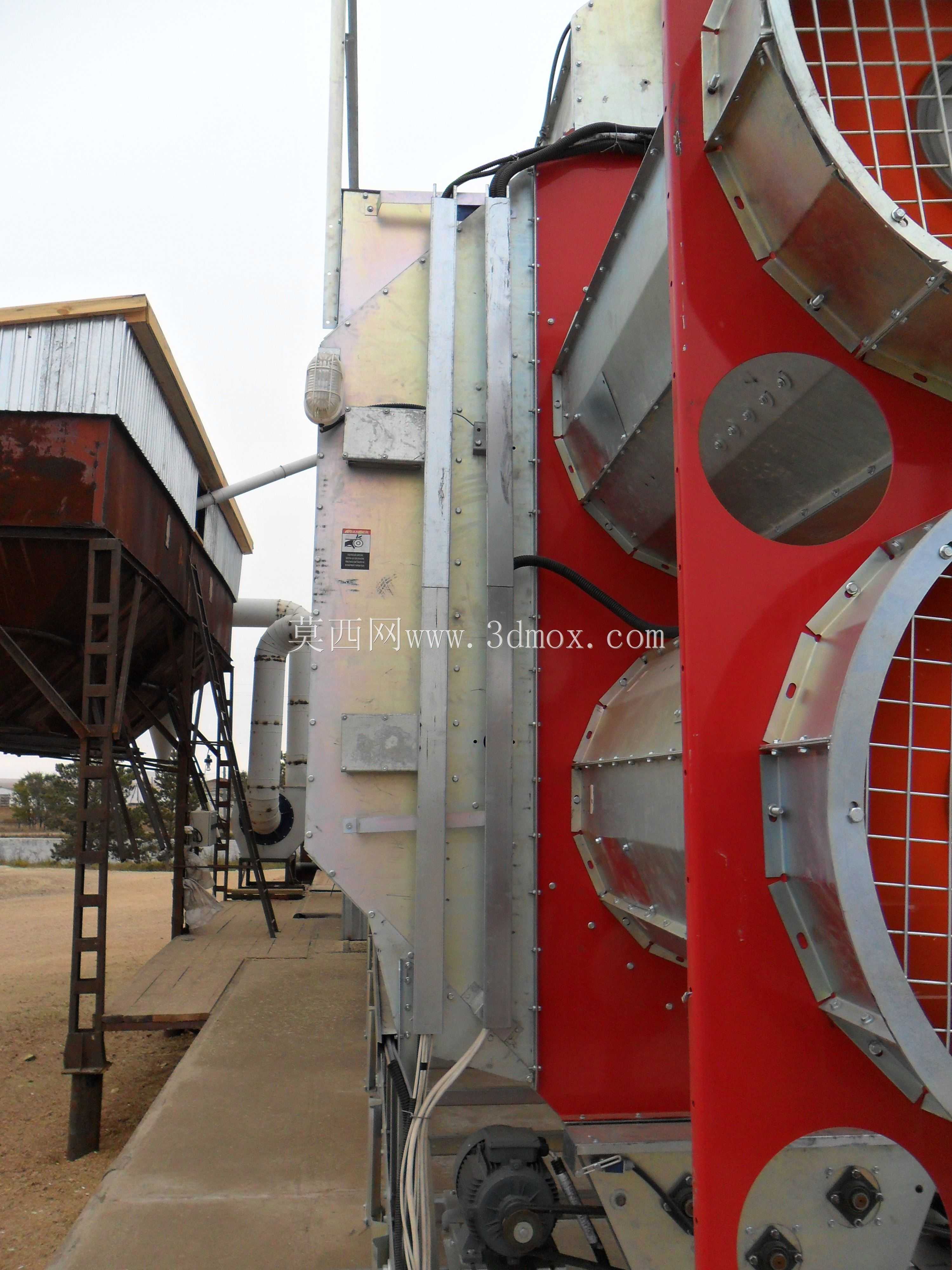

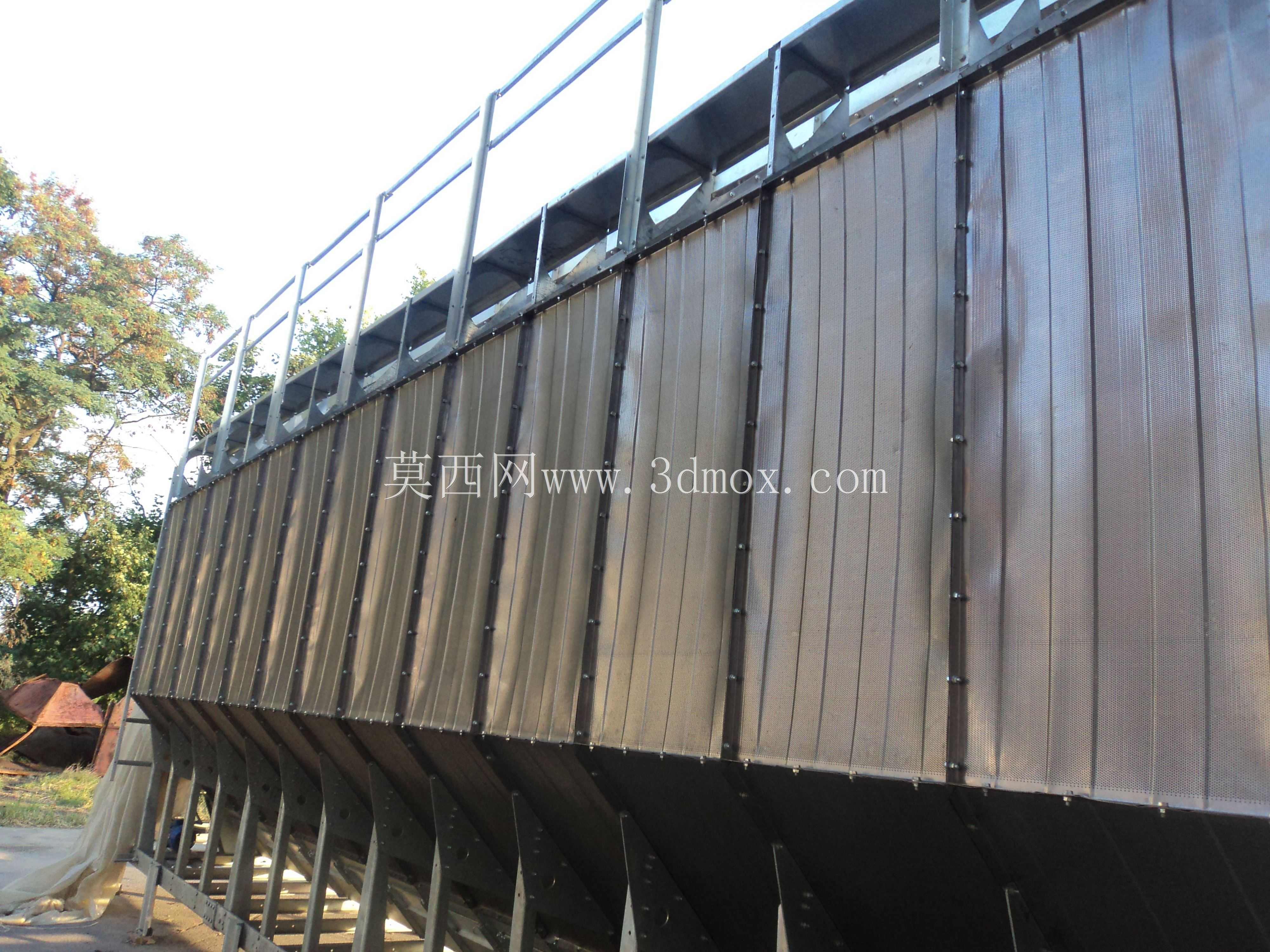

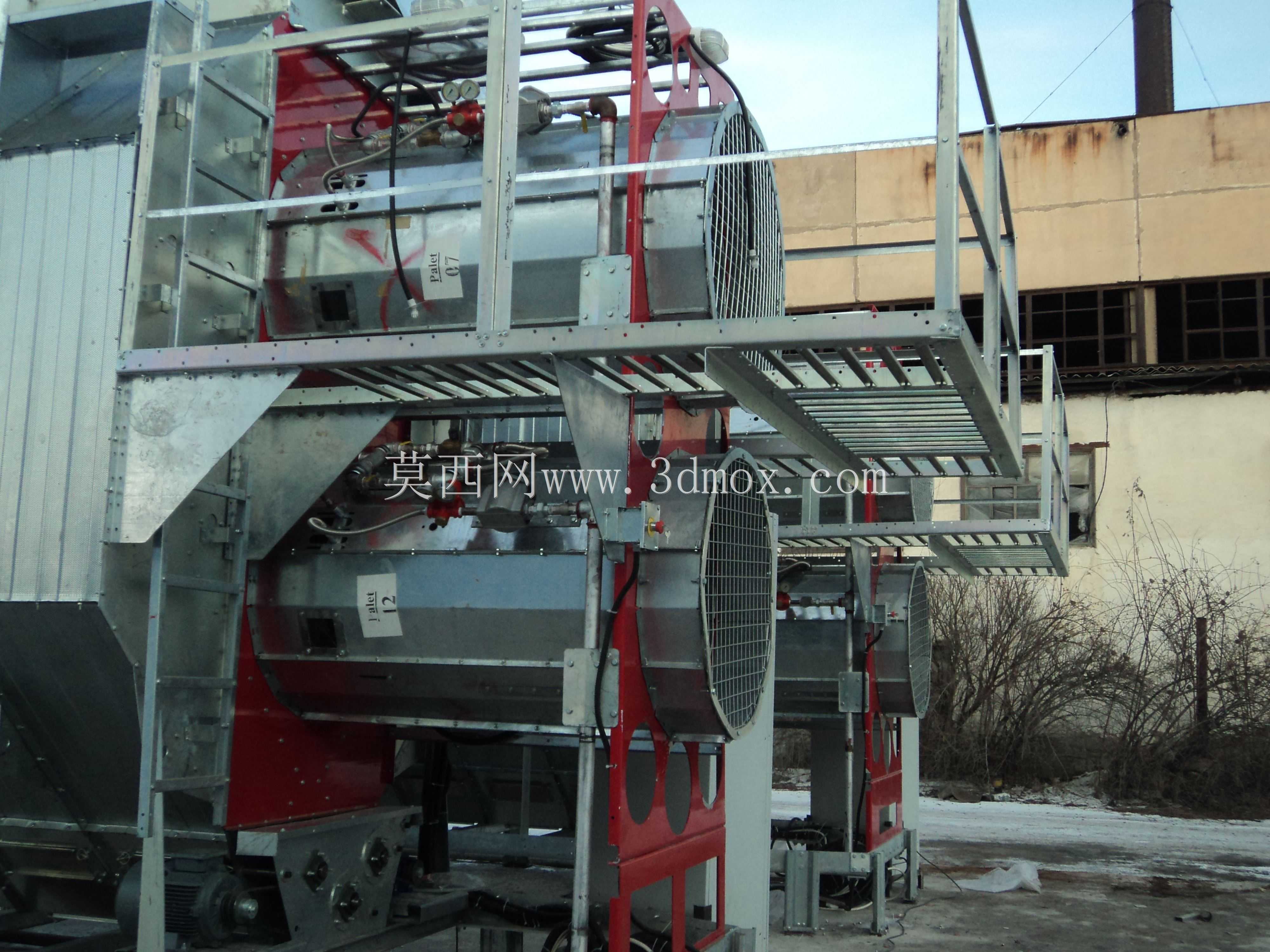

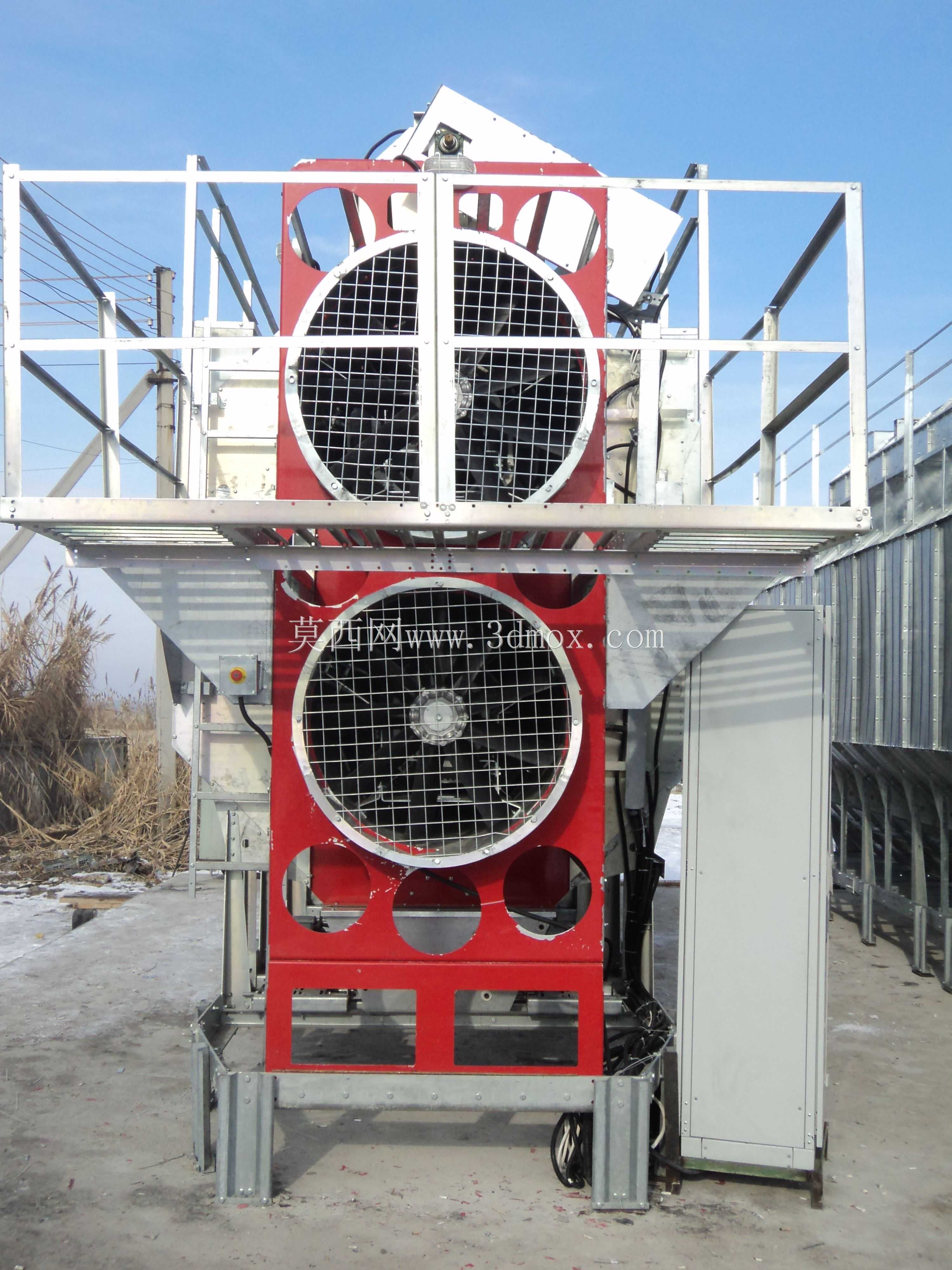

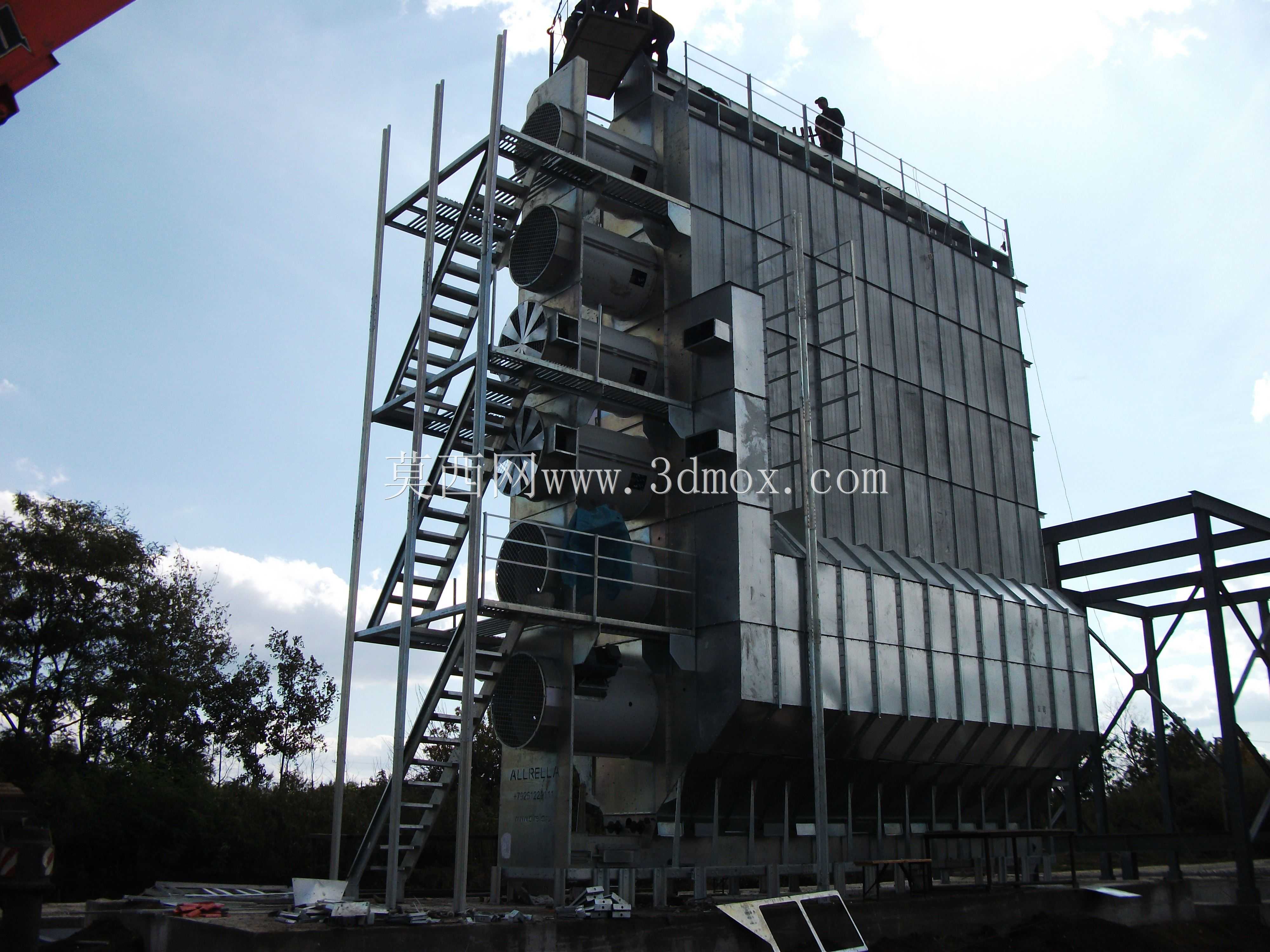

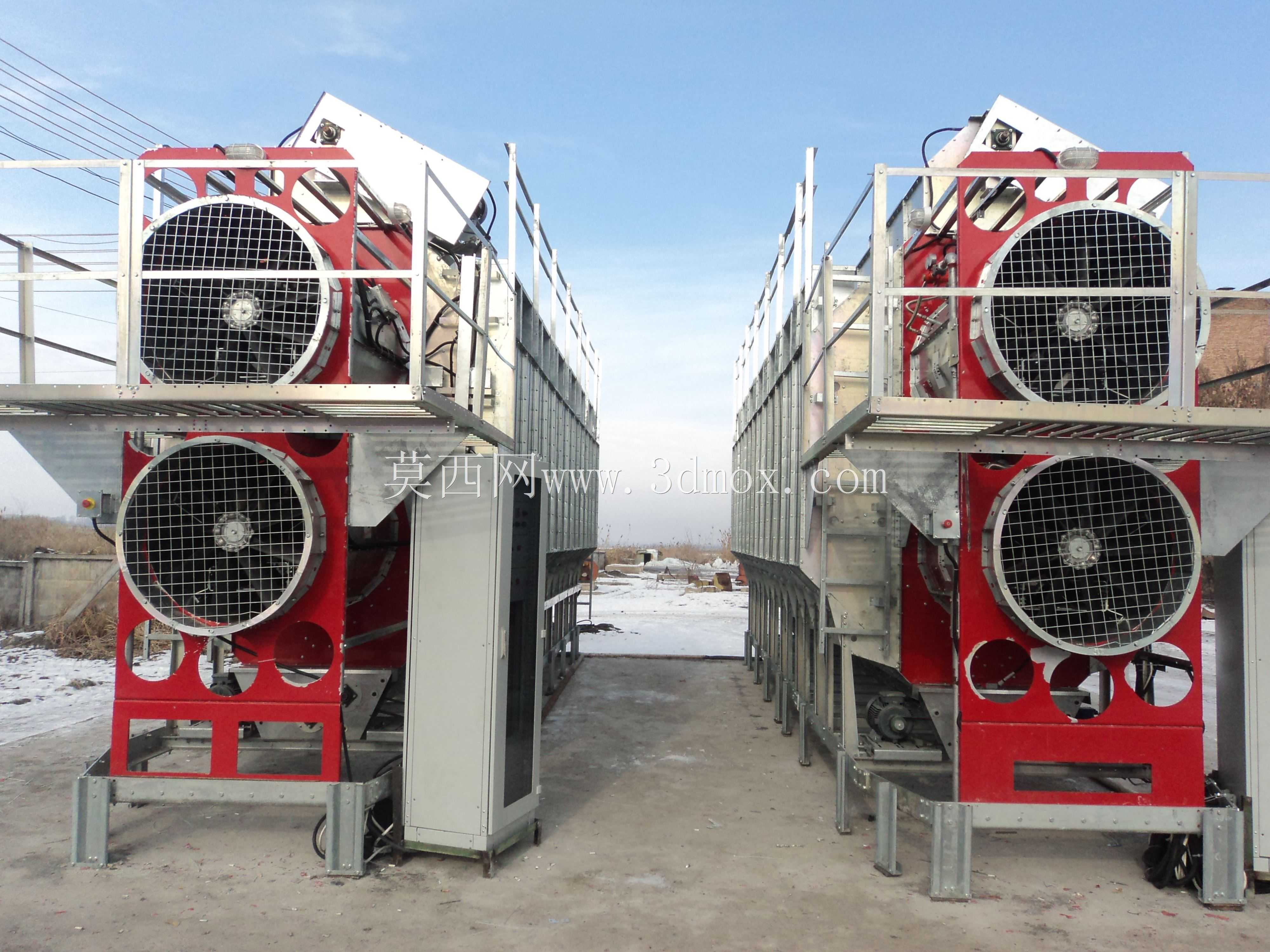

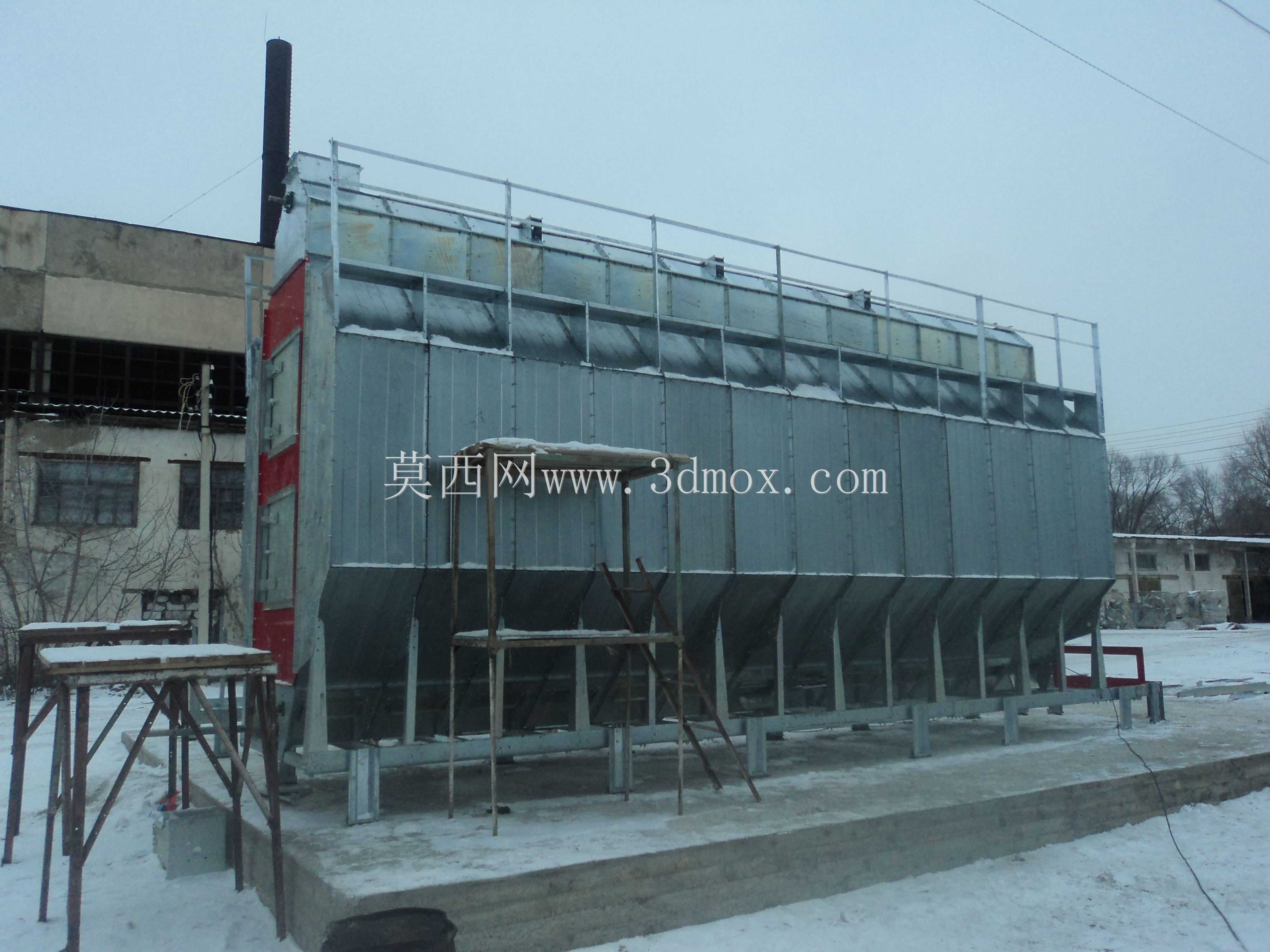

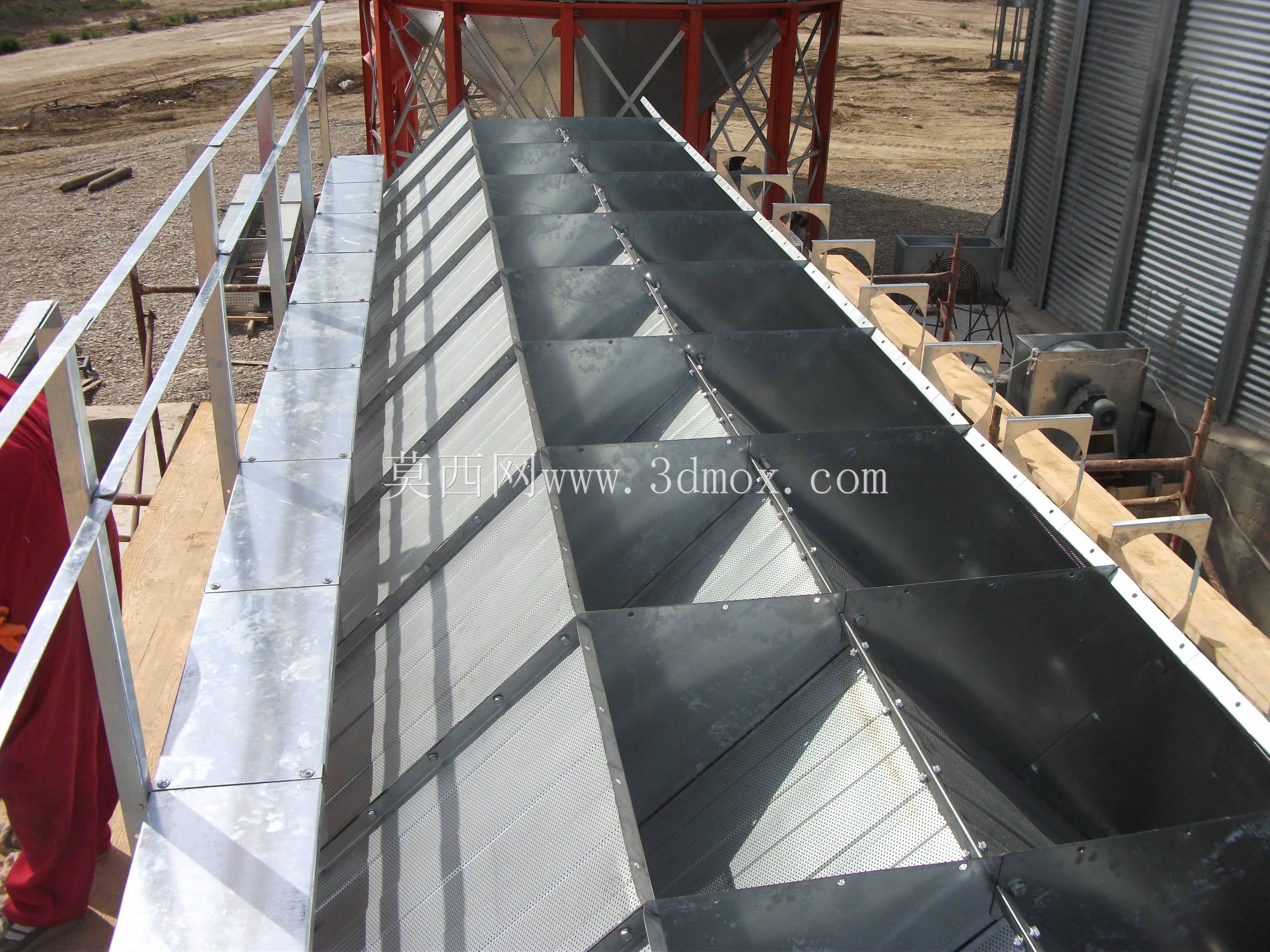

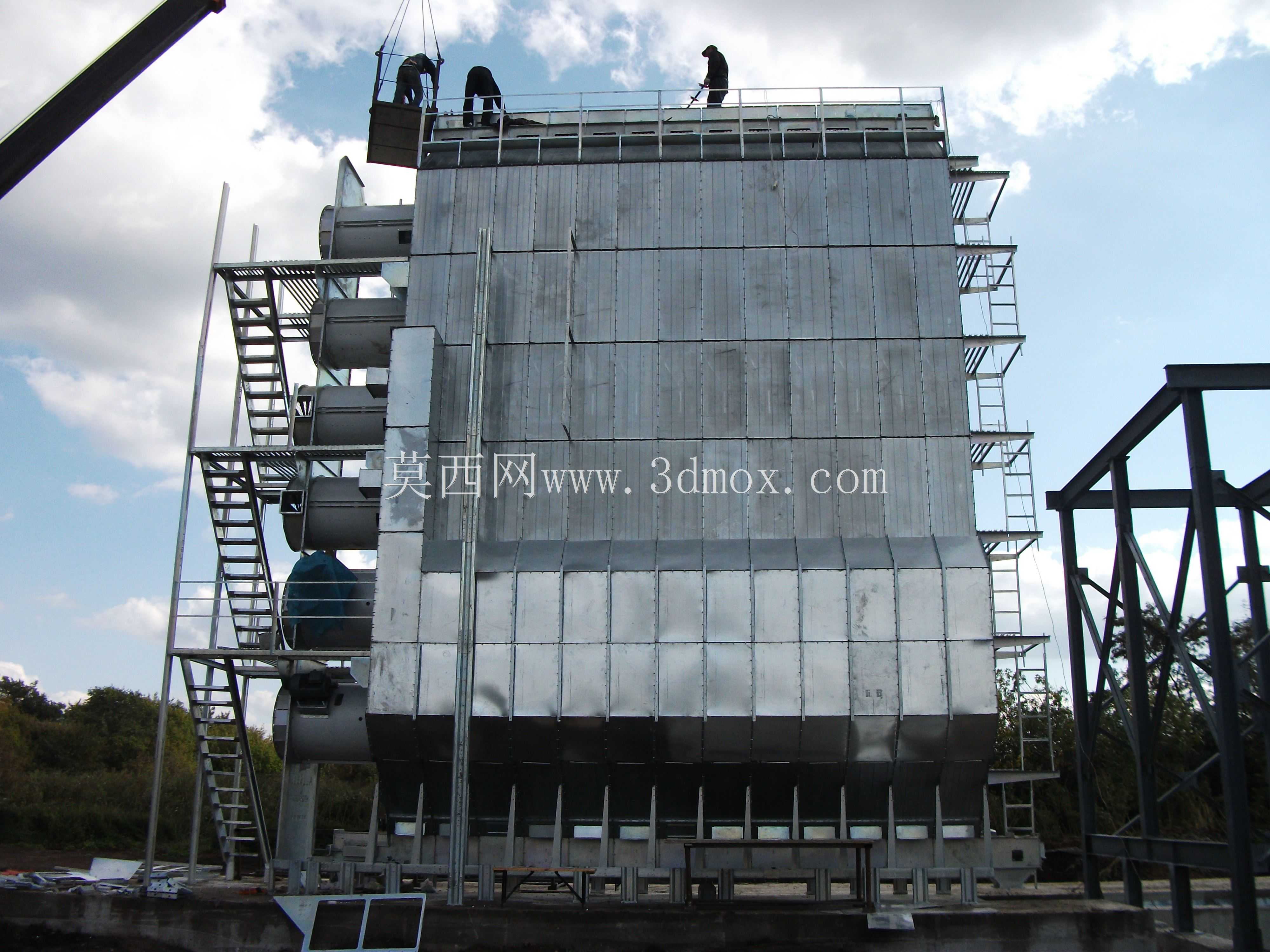

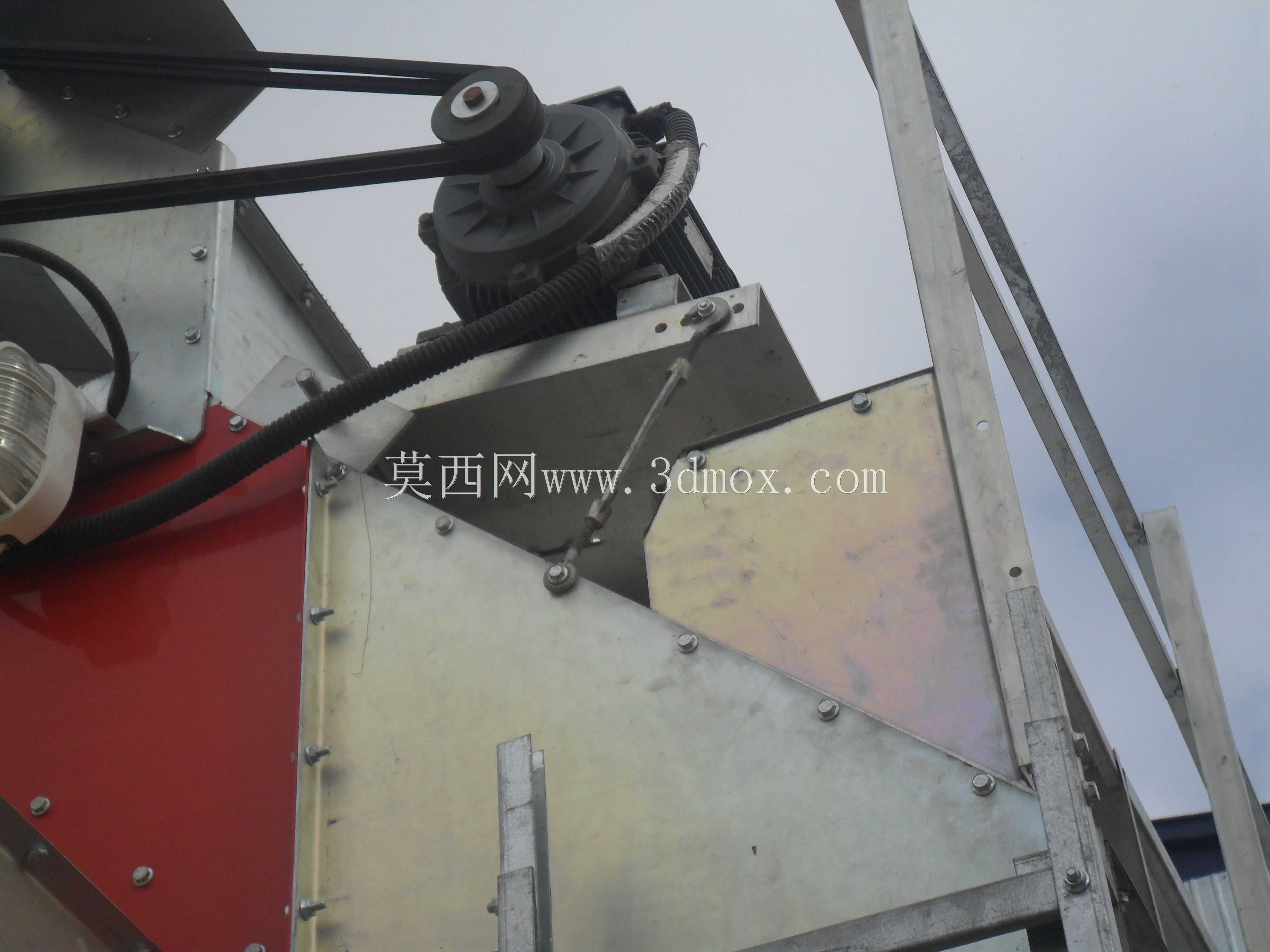

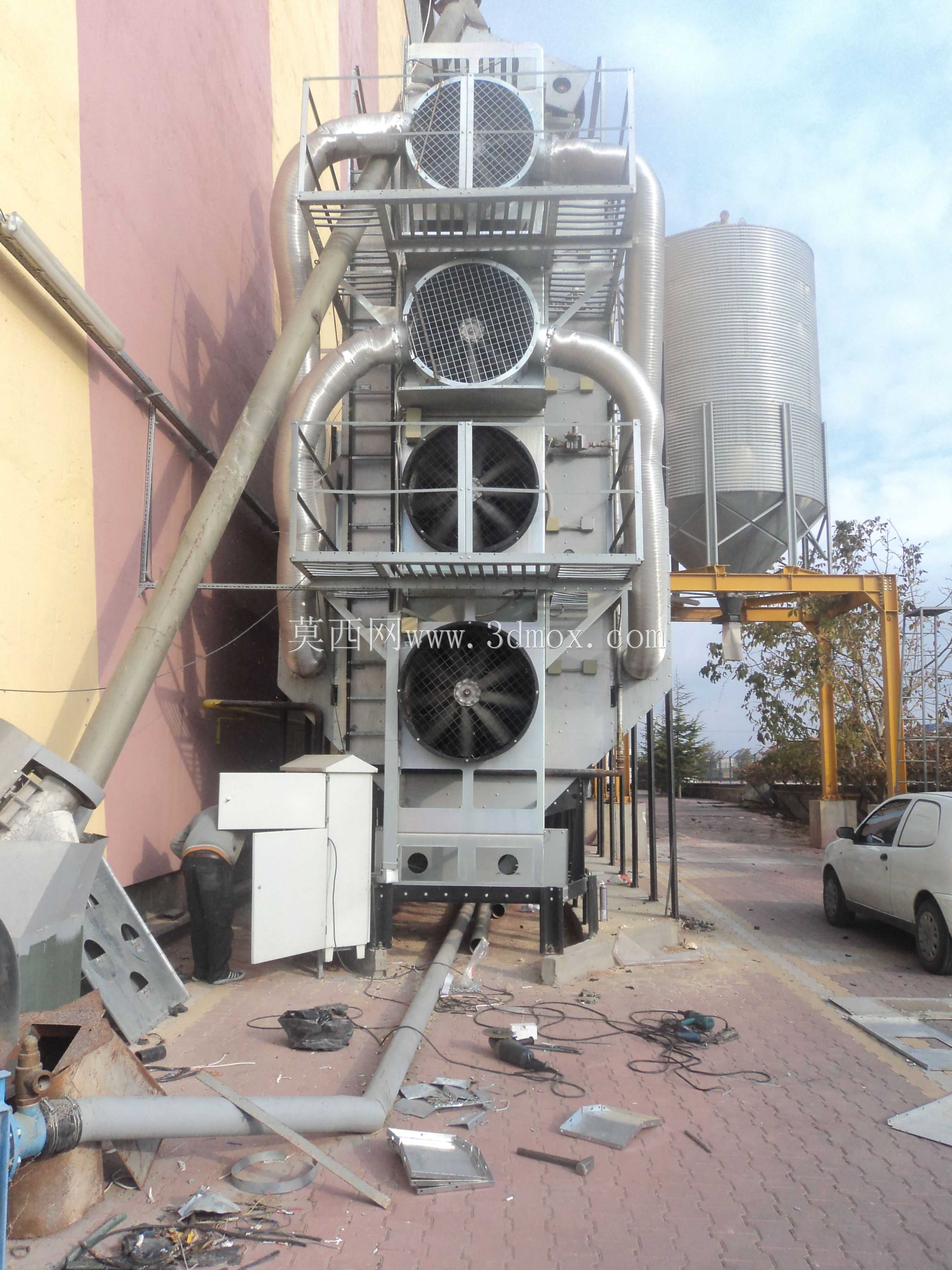

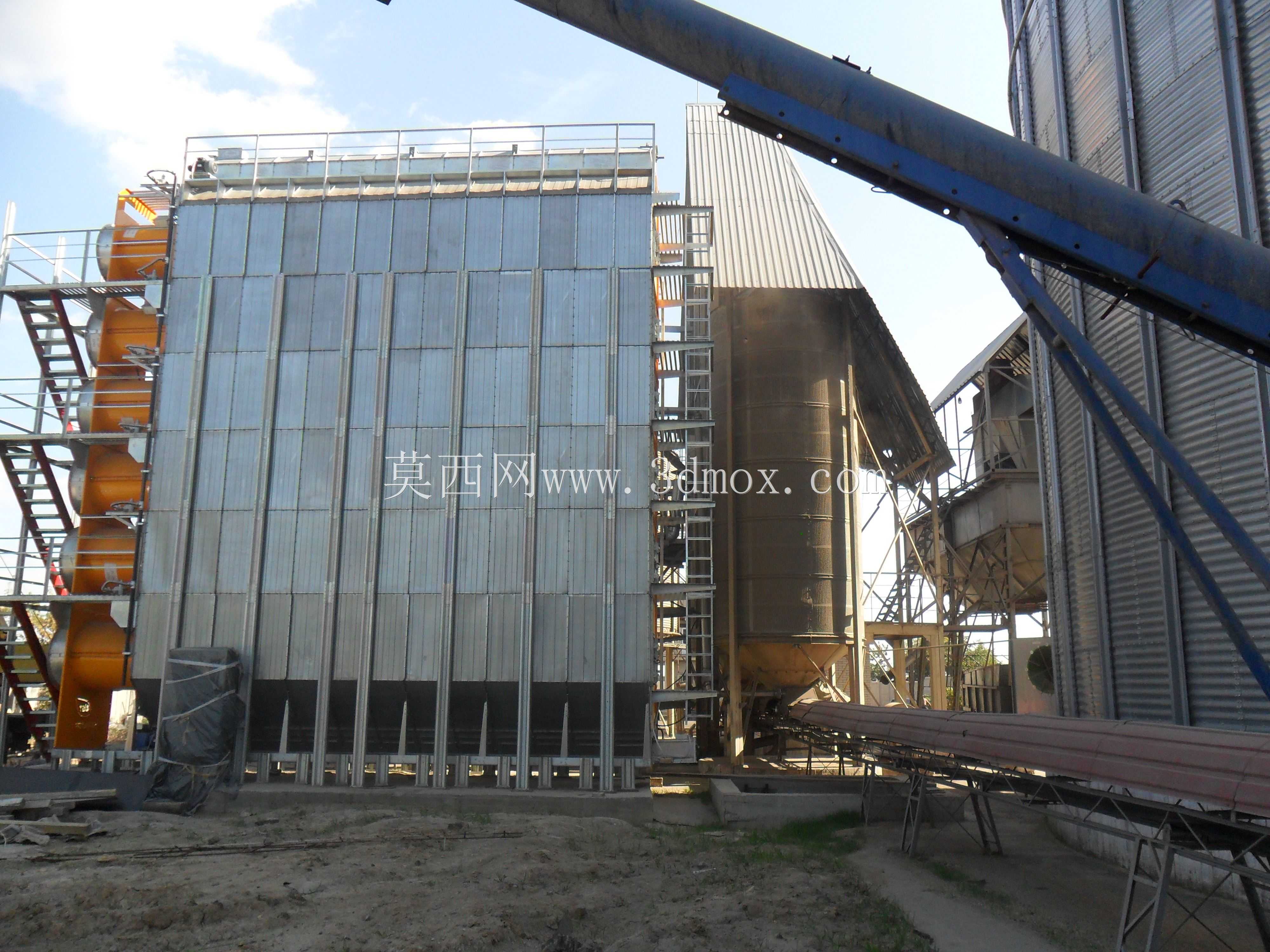

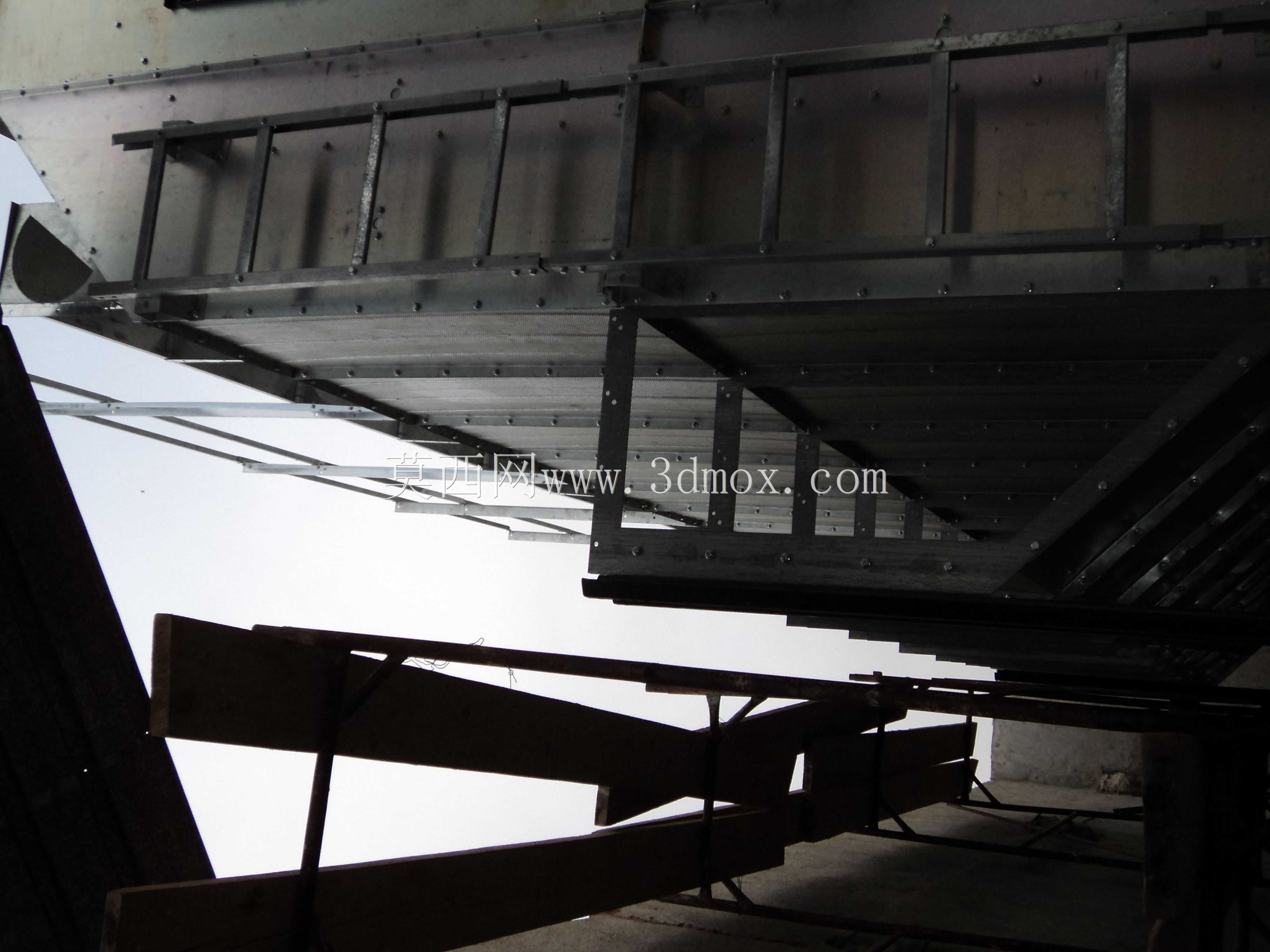

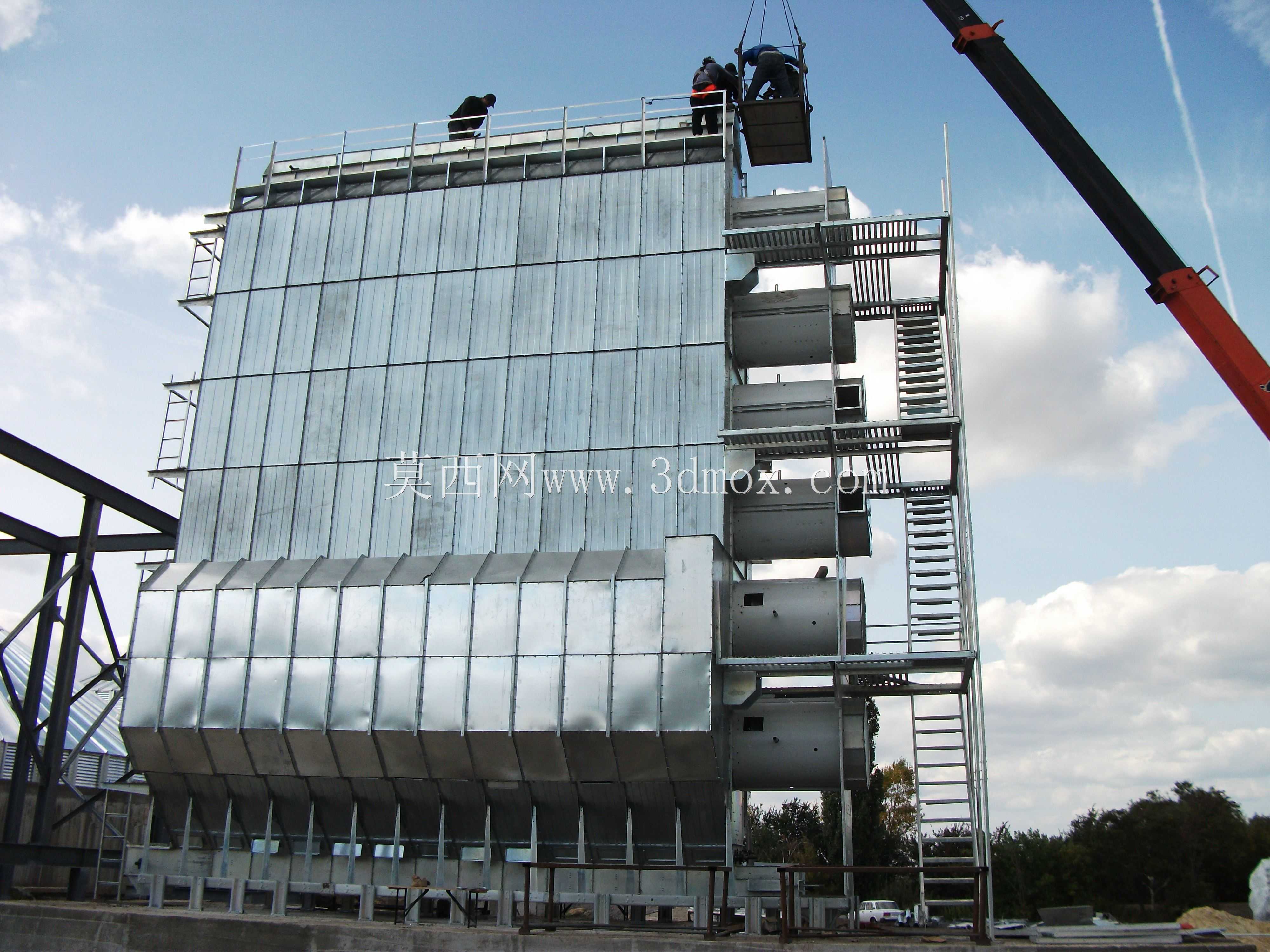

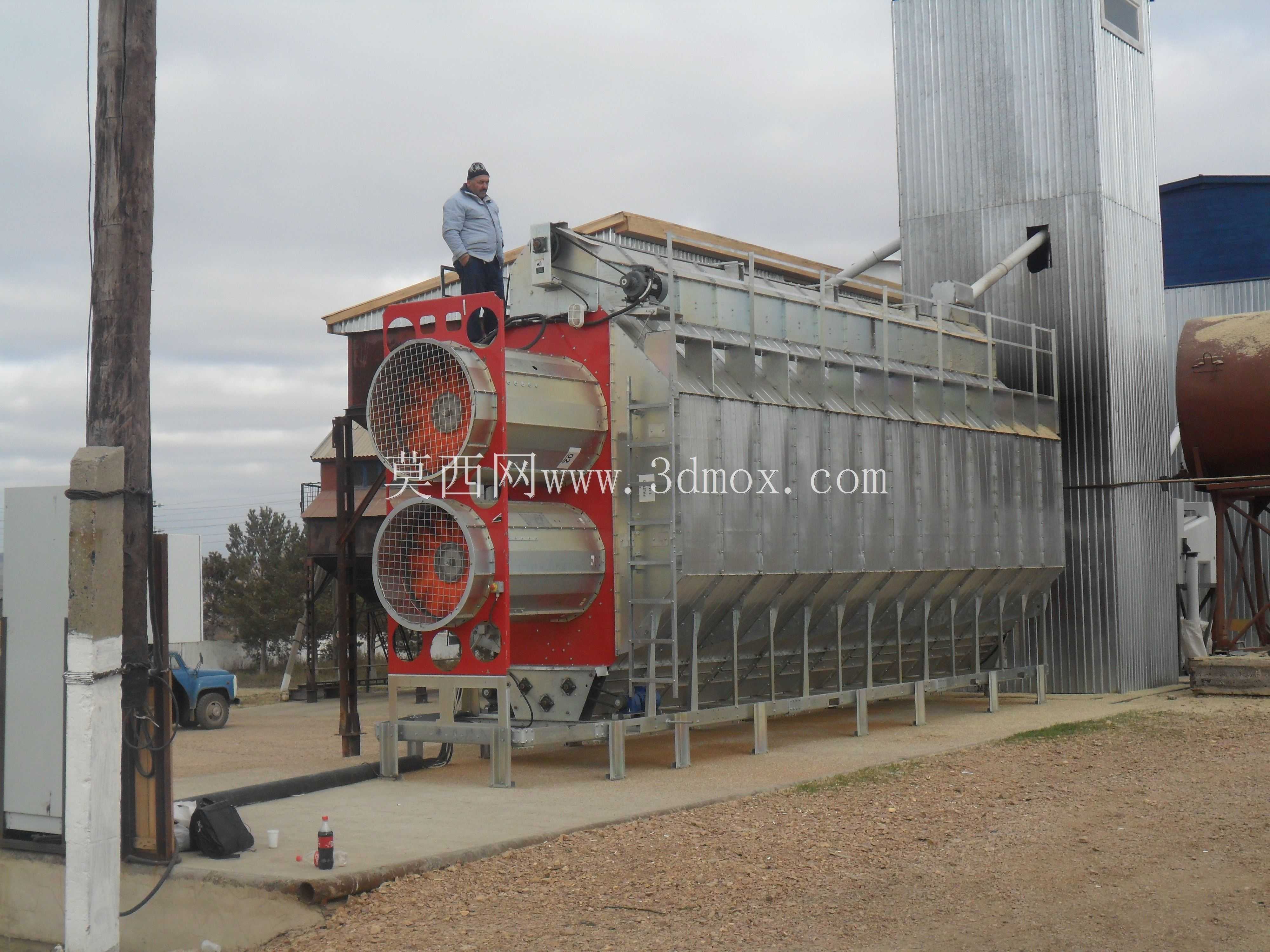

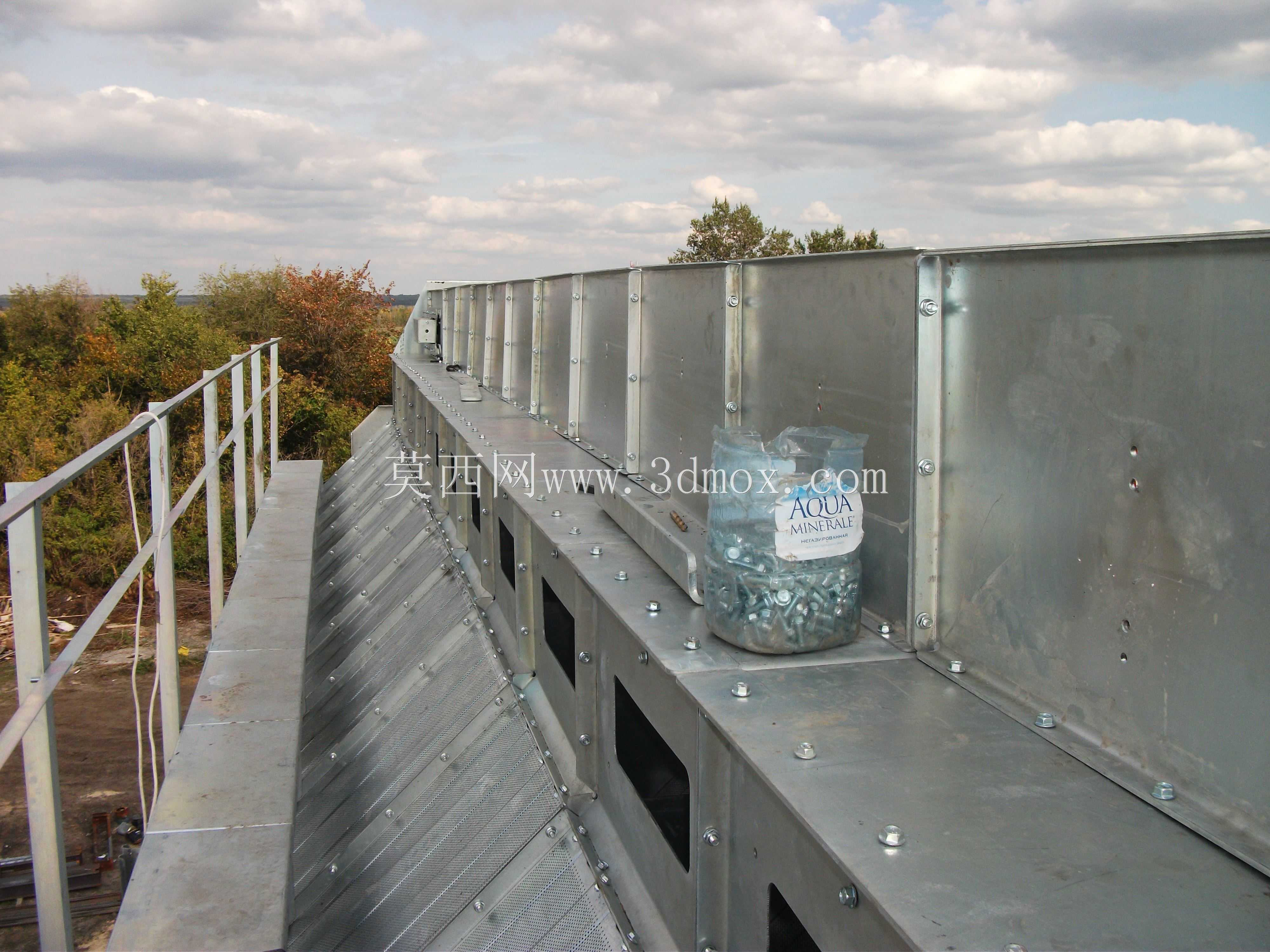

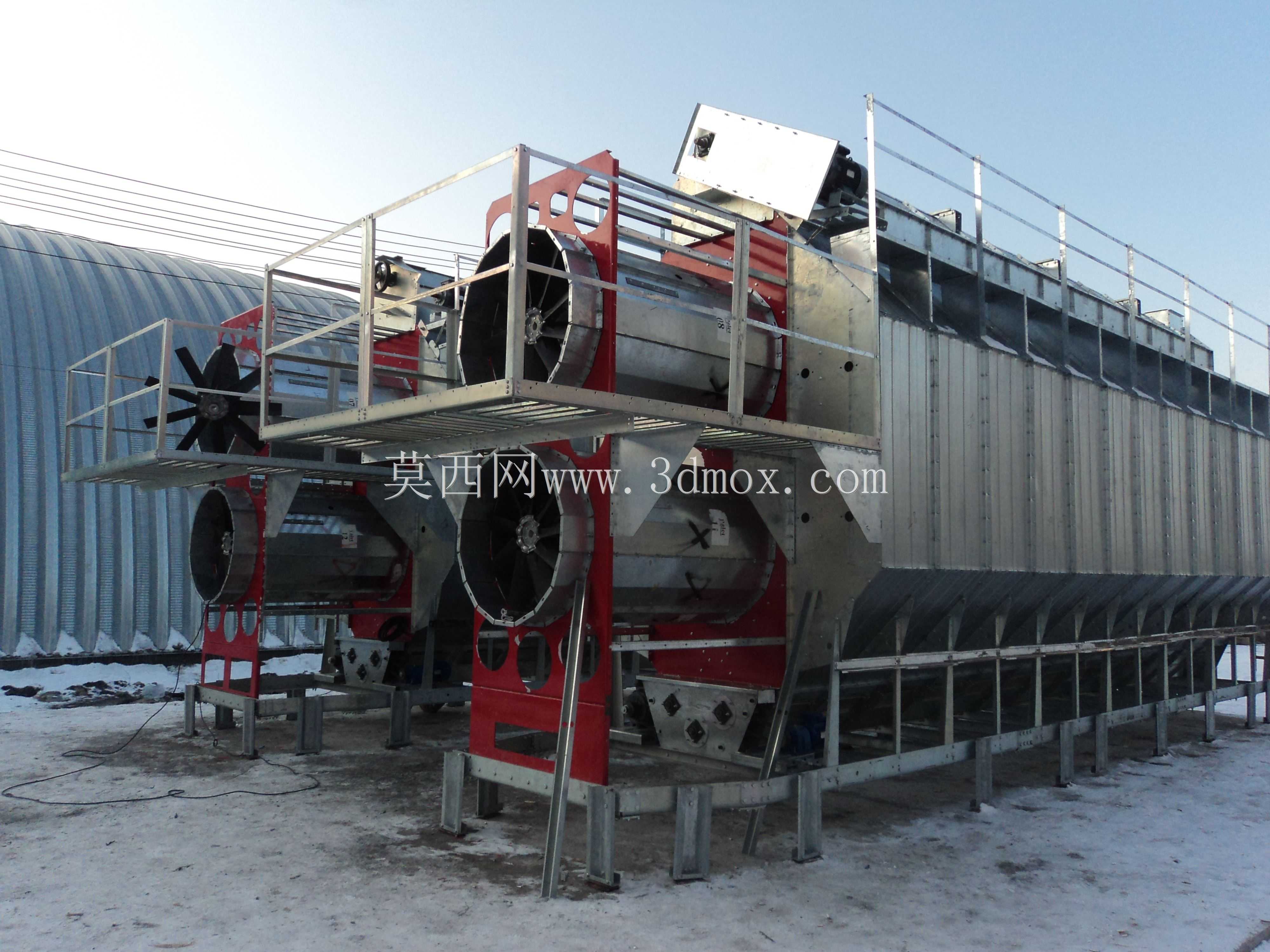

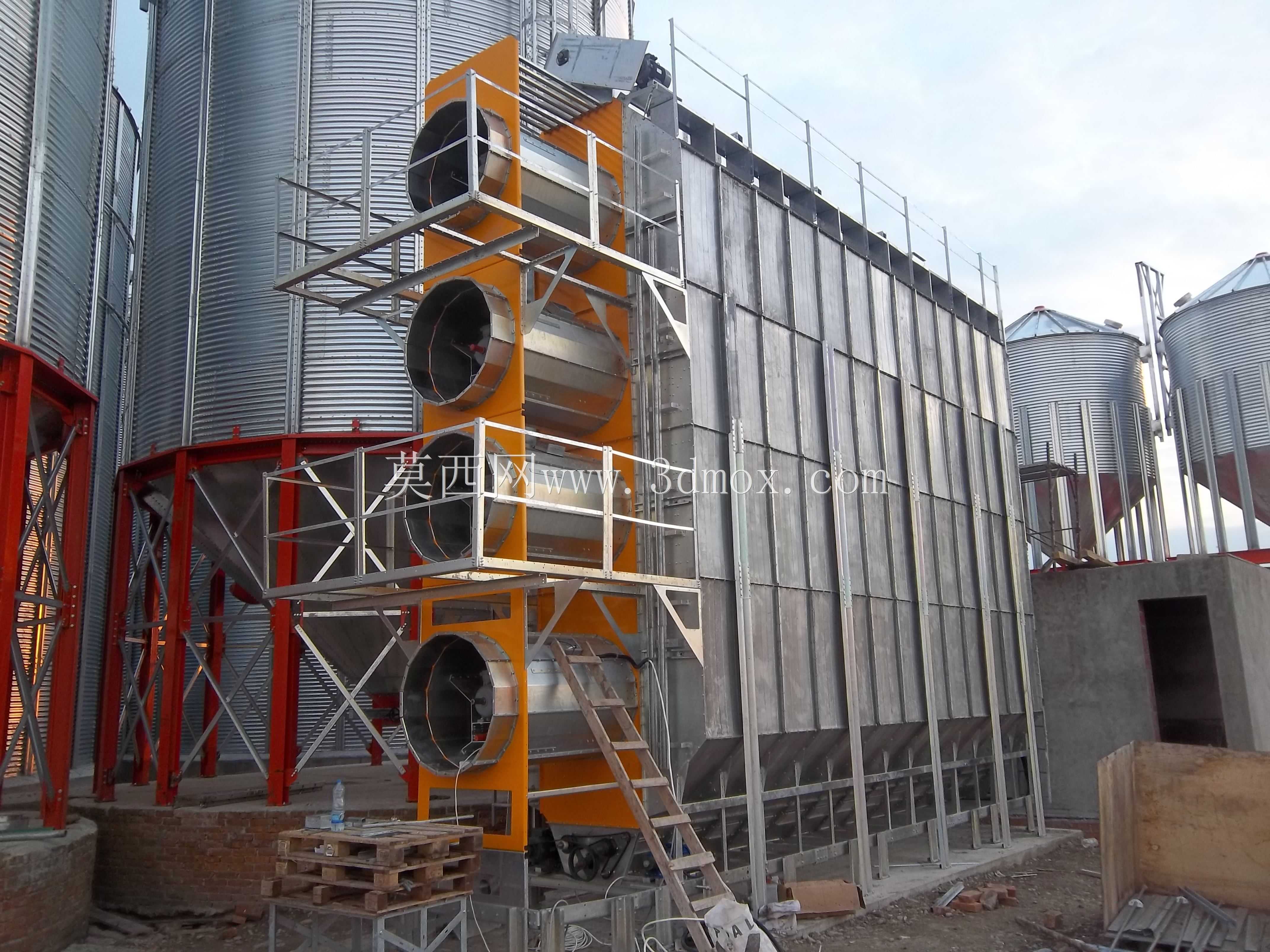

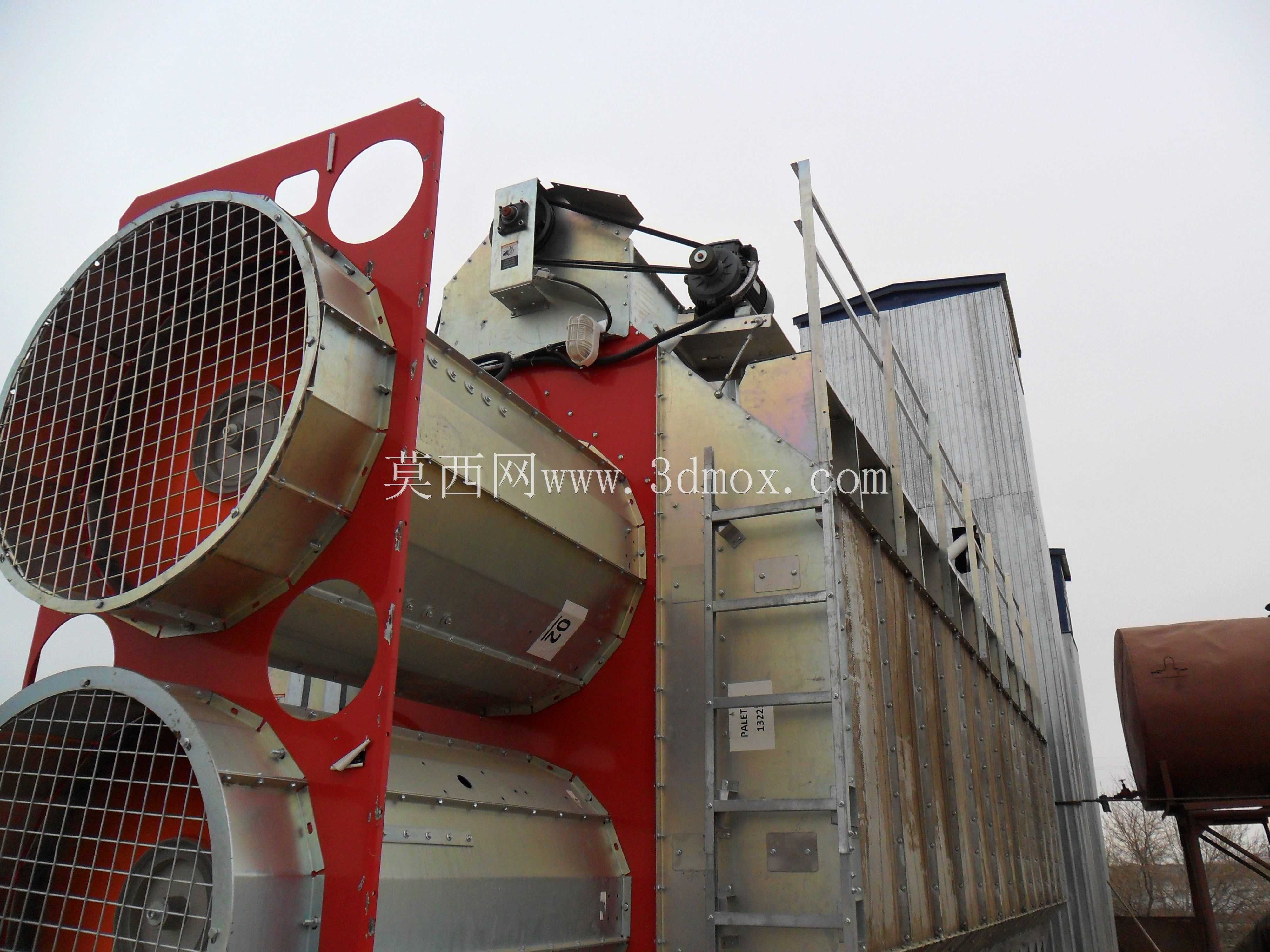

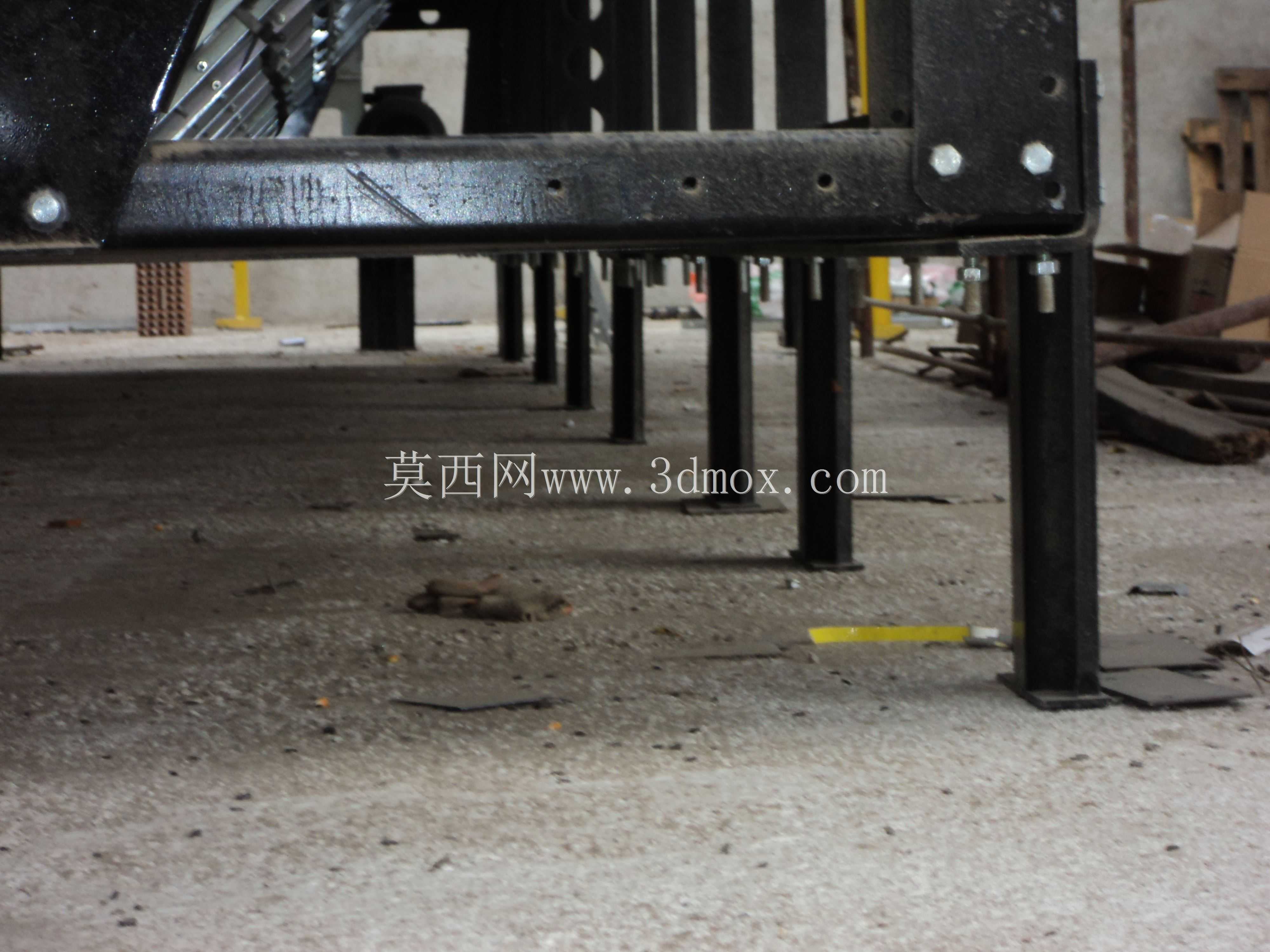

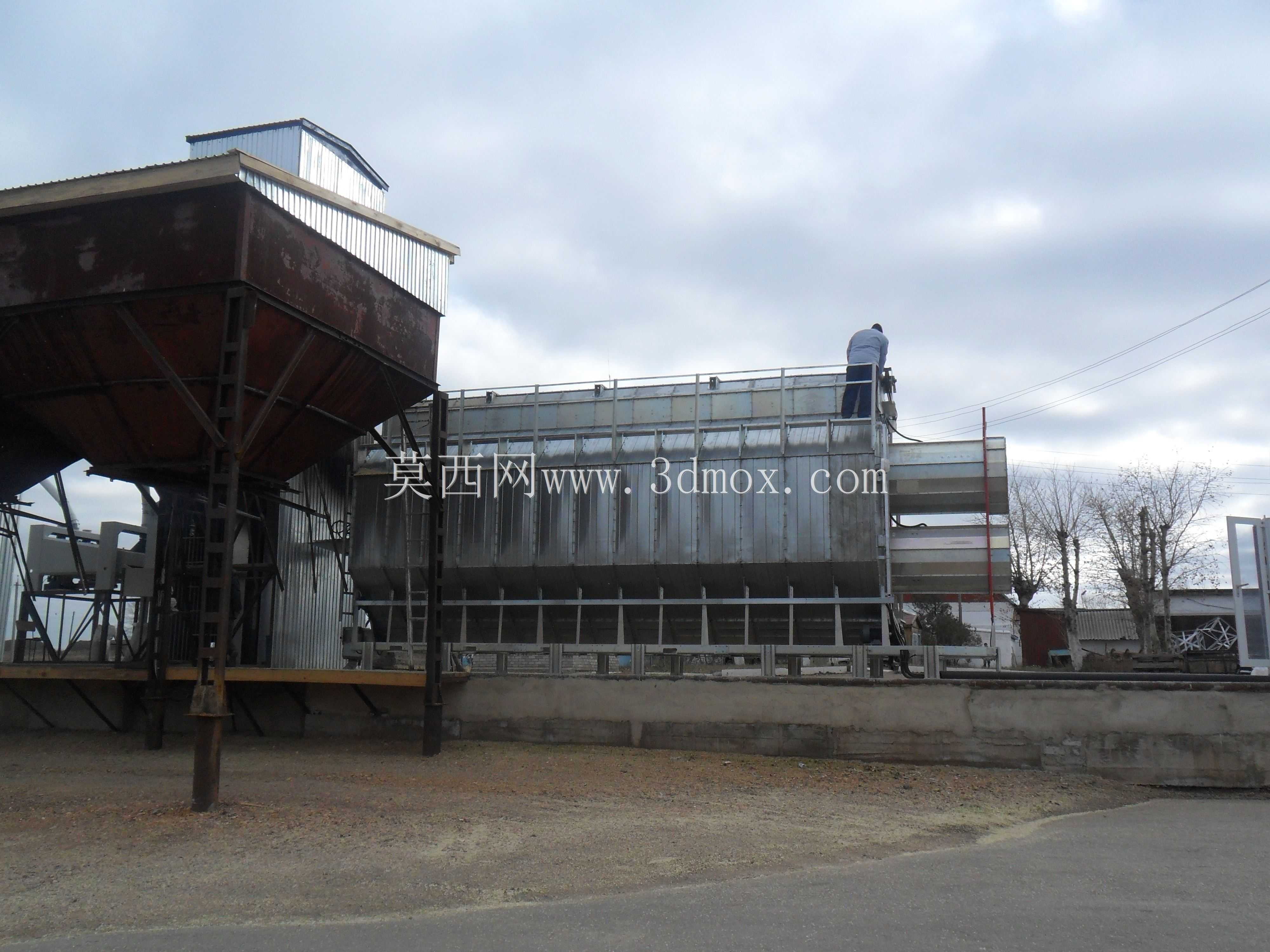

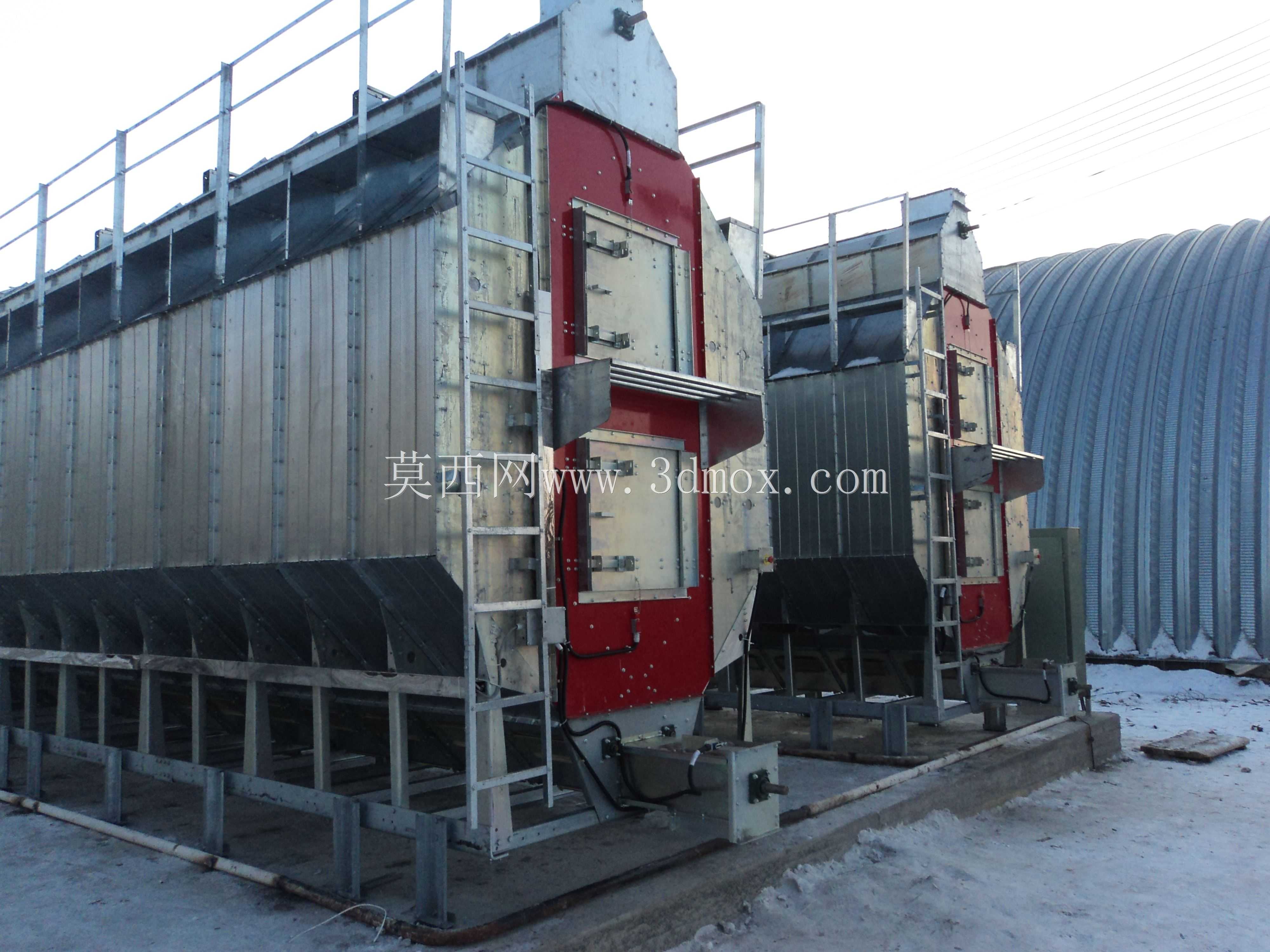

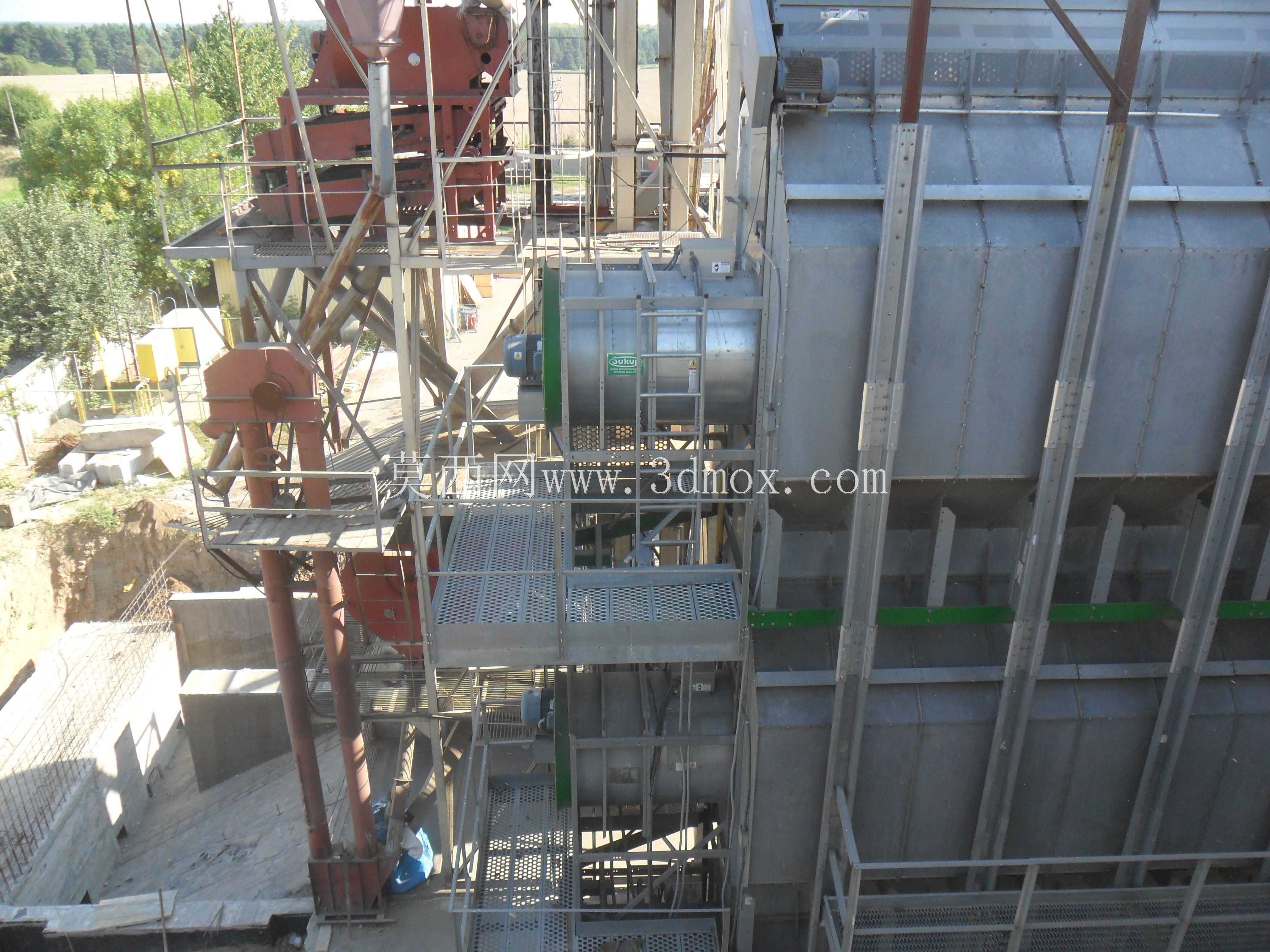

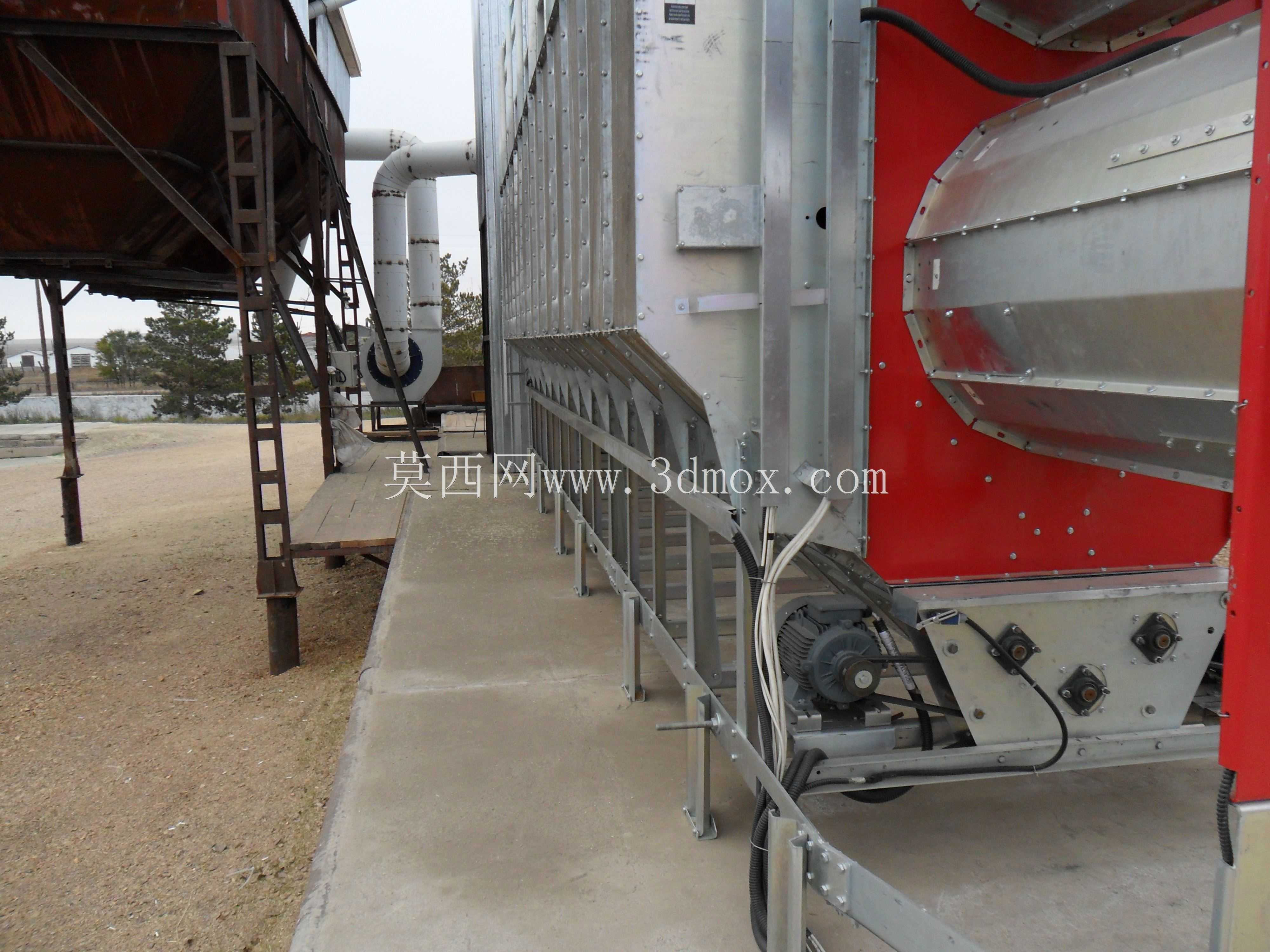

这套设备主要面向规模化粮食产后处理场景，适配平原产区集中收储点、港口粮油转运枢纽、大型农垦集团加工中心的连续化作业需求，可覆盖玉米、开心果、鹰嘴豆、扁豆等多品类谷物与经济作物的干燥工序，解决收获期高水分谷物易霉变、无法直接入库存储的核心痛点。设备采用模块化钢架平台搭建，主体作业层架设置在离地4.2米的高位平台上，平台采用冲孔防滑钢板铺设，周边设置1.2米高的安全防护栏，预留1.5米宽的巡检通道，可满足运维人员日常点检、易损件更换的操作空间需求；平台单侧设置斜向爬梯，爬梯踏步做防滑齿处理，倾角控制在45度以内，兼顾上下通行效率与作业安全。设备核心干燥单元采用错流换热结构，热风从料层侧方均匀送入，穿过谷物料层时带走游离水分，相比传统顺流结构可降低30%左右的热风能耗，换热风道做圆弧过渡处理，减少风阻损耗，风道内壁铺设保温岩棉层，降低热量散失。设备进料端配套匀料布料装置，可将输送来的谷物均匀铺在干燥网带上，料层厚度可根据不同作物的干燥特性在100-300mm区间调节，避免局部料层过厚导致干燥不均、局部过干的问题；出料端设置缓冷段，干燥后的高温谷物在缓冷段自然降温至室温±5℃范围内，避免直接入仓产生结露现象。设备整体安装边界控制在长18米、宽6米、高11米范围内，钢架主立柱采用200*200mmH型钢，横梁采用16号槽钢，整体结构可承受8级风载与满料作业时的动载荷，无需额外做特殊地基处理，仅需对安装场地做200mm厚C30混凝土硬化即可满足安装要求。设备的传动部件采用密封式防护罩包裹，避免作业过程中谷物碎屑、粉尘进入传动间隙造成磨损，所有外露钢结构件均做热镀锌防腐处理，可适应户外露天作业的高湿、多尘环境，延长设备整体使用寿命。在干燥流程设计上，设备设置多段温度检测点，可实时监测不同料层位置的谷物温度与水分值，根据实时数据调整热风温度与网带运行速度，保证不同批次谷物干燥后的水分值稳定在安全存储区间内，避免过度干燥造成谷物破碎率升高，或是干燥不足导致存储期霉变。
