L型墙面固定支撑托架结构设计

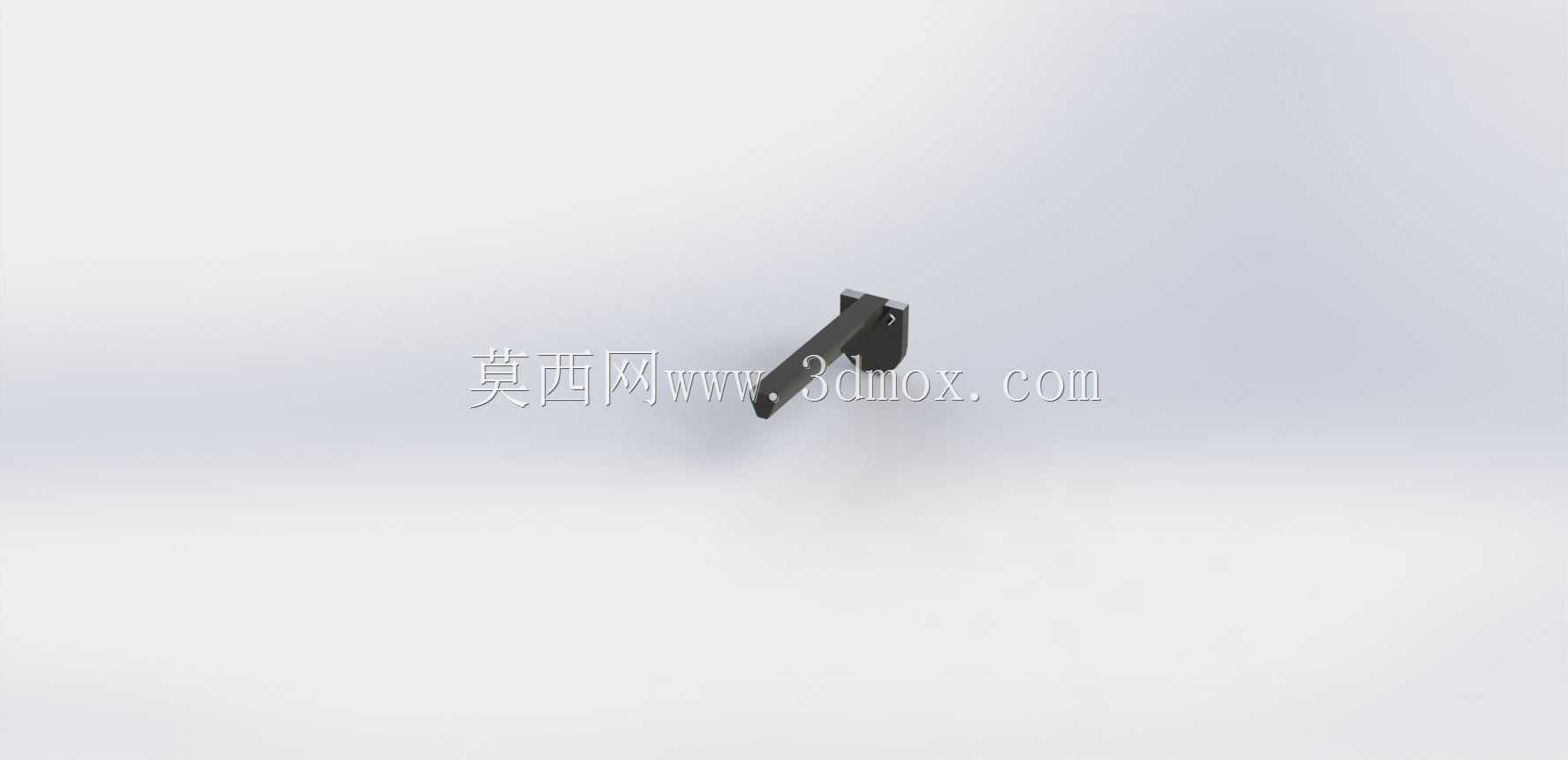

日常做设备外围护结构、墙面挂载构件选型时，这类L型墙装托架的出镜率相当高，不管是车间内小型操作盒壁挂、轻型管线排布固定，还是工装台旁辅助工具挂装，都能用到这类结构件。从结构形态来看，这款托架采用直角弯折的一体式构型，竖直段预留了与墙面贴合的安装孔位，水平段为承载工作面，弯折处做了小半径的圆弧过渡，避免直角应力集中导致长期承重下出现弯折开裂的问题。

设计这类构件的时候，首先要明确安装边界：竖直安装面需要匹配墙面的预埋点位或者膨胀螺栓的孔距，孔位设计时要留出足够的扳手操作空间，避免安装时螺栓无法拧紧；水平承载面的长度要根据挂载物的重心位置确定，保证挂载后重心落在托架支撑范围内，减少倾覆力矩对安装点的拉扯。实际应用中，这类托架的承重能力和板材厚度、弯折半径直接相关，建模时需要重点还原弯折处的圆角特征，不能直接做直角拼接，否则后续做有限元应力分析时，应力集中系数会和实际工况偏差过大，导致选型计算出错。

从安装场景来说，这类托架不仅可以用在工业车间的墙面挂载，在设备机架的侧面拓展安装位、轻型物料架的层板支撑场景下也能适配，只要根据实际承重需求调整板材厚度和孔位大小即可。建模过程中，安装孔的沉头深度、孔边距都要符合通用五金件的设计规范，比如孔边到板材边缘的距离不能小于螺栓直径的1.5倍，防止安装时板材出现开裂。另外，托架的外露棱边都做了小倒角处理，避免安装和后续维护时划伤操作人员，这也是这类外露五金构件设计时容易忽略的细节。

很多新手建模时容易把这类托架做成等厚的直角块，忽略实际钣金弯折的工艺特性，要知道钣金弯折时会有材料拉伸变形，弯折处的实际厚度会略低于板材标称厚度，建模时还原这个细节，才能让后续导出的加工图纸和实际生产的构件尺寸匹配，不会出现安装孔位错位的问题。同时，水平承载面的平面度也要在建模时做合理标注，避免挂载时出现接触面贴合不严、挂载物倾斜的问题。
