三燕尾榫拼接木质构件结构设计

燕尾榫作为传统榫卯结构中抗拔脱性能优异的连接形式，三燕尾榫结构在常规单燕尾、双燕尾的基础上优化了齿形排布，主要应用于实木家具拼接、工装夹具定位、木质工艺装备组装、CNC裁切木构件连接等场景，尤其适合需要反复拆装、承受横向拉拽载荷的木质连接部位。从实际使用场景来看，这类三燕尾榫结构常被用于定制化木质工作台面板拼接、木工夹具的靠板连接、可拆卸木质物料架的杆件对接，相比普通平接加胶的连接形式，不需要额外的金属紧固件就能实现可靠的咬合，拆装后重复定位精度不会出现明显衰减，在小批量木工加工、教学实训类木工项目中应用十分广泛。

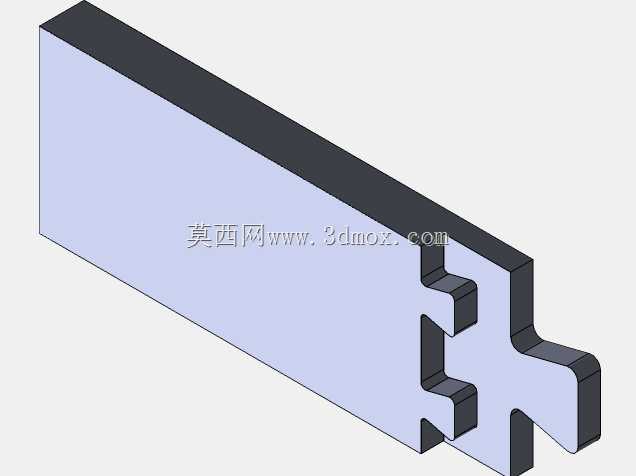

设计这类三燕尾榫结构时，首先要明确咬合面的受力方向，三个燕尾齿的排布方向与构件受拉方向垂直，每个齿的斜边角度控制在8到12度区间，角度过小会导致插接阻力过大拆装困难，角度过大则会降低抗拔脱的锁紧效果，齿与齿之间的间距保持均等，保证插接时每个齿的受力均匀，避免单个齿受力集中出现崩边。齿顶与齿根的圆角处理需要匹配加工刀具的半径，采用CNC加工时要预留0.1到0.15毫米的配合间隙，既保证插接顺畅，又不会出现装配后松动晃量。

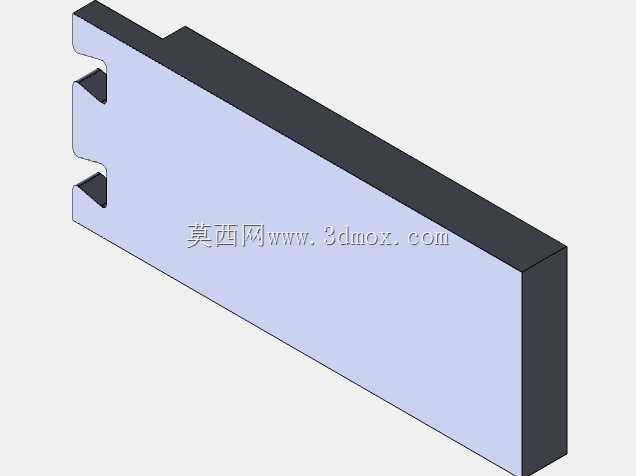

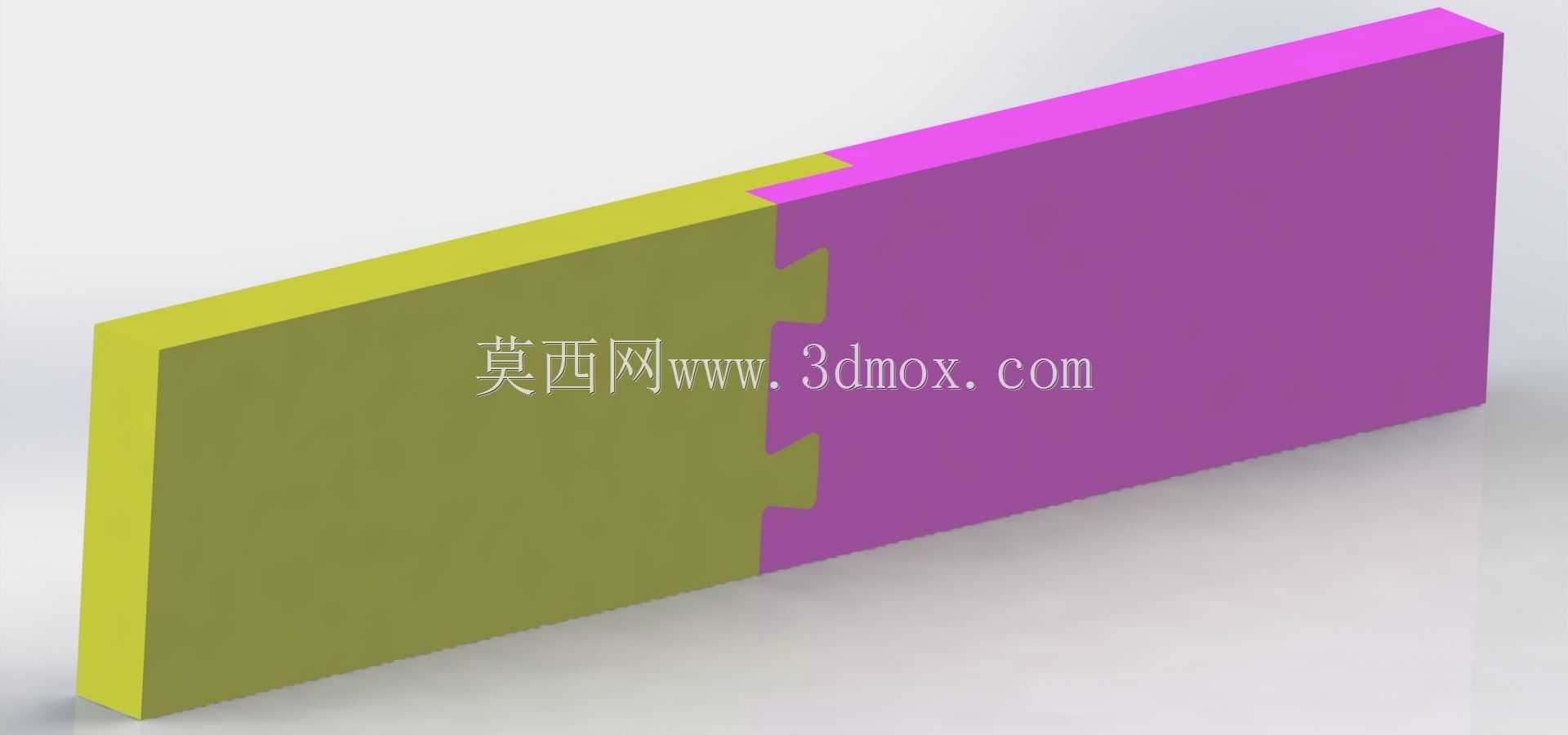

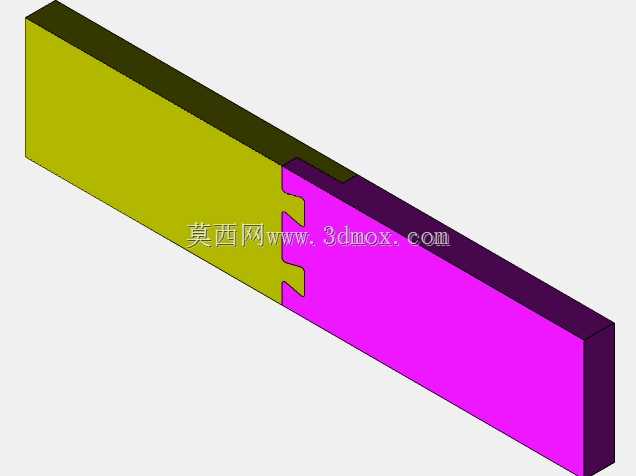

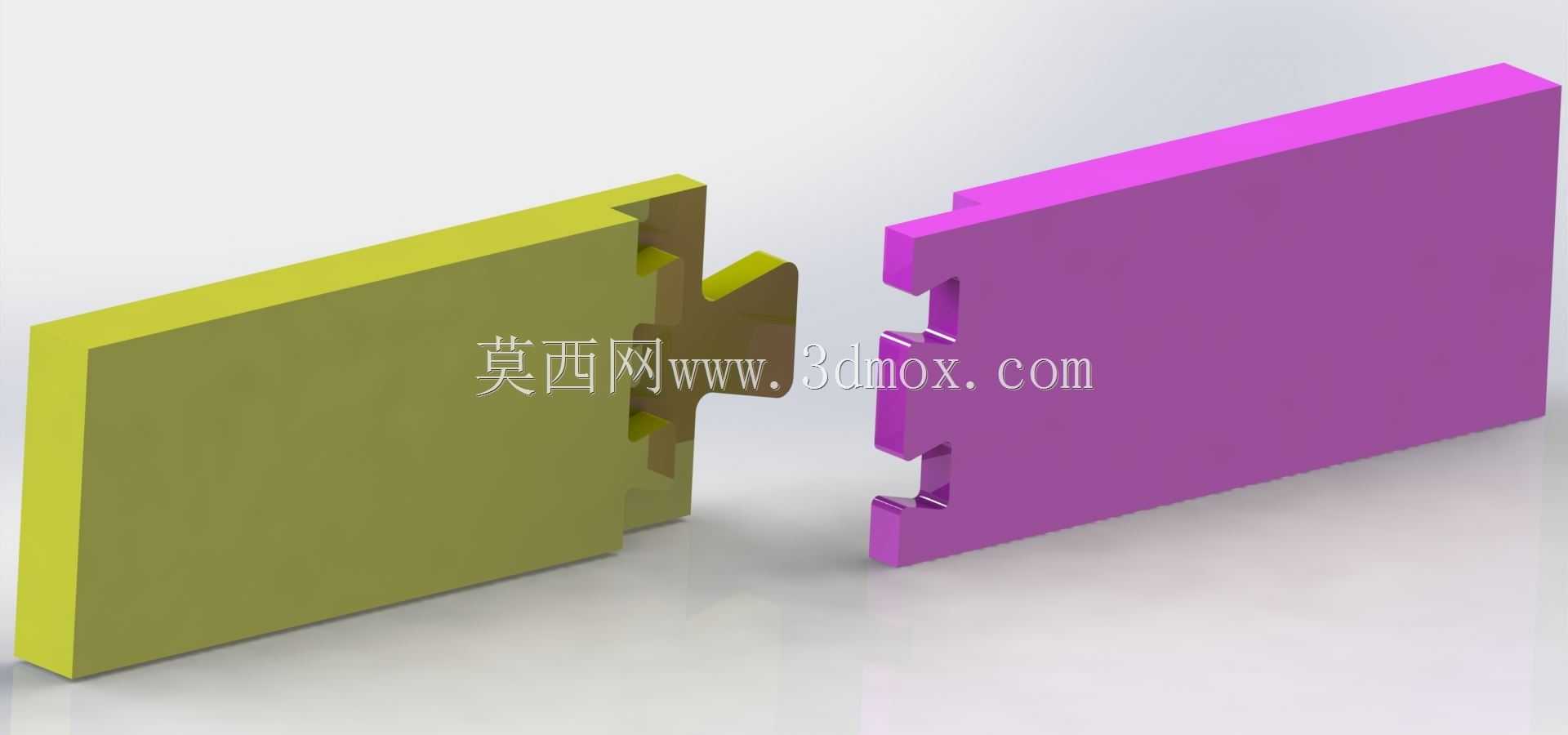

从安装边界来看，这类榫接构件的厚度通常根据应用场景调整，用于家具面板拼接时厚度多在15到25毫米区间，用于工装靠板连接时厚度可达到40毫米以上，燕尾齿的深度不超过构件总厚度的三分之二，避免齿根部位强度不足出现断裂。构件的外形为规整矩形板件，插接后两个板件的拼接面完全贴合，表面无凸起错位，不需要额外的打磨找平就能实现平整的拼接效果。实际装配时不需要额外添加胶粘剂，依靠齿形的咬合就能实现足够的连接强度，需要拆卸时只需沿插接反方向敲击即可分离，不会对构件本身造成损伤，可反复拆装使用。在结构细节上，每个燕尾齿的侧边做了微小的拔模斜度，适配木质材料的加工特性，减少裁切过程中木材纤维的撕裂，同时装配时能形成轻微的过盈配合，提升连接后的整体刚性，避免长期使用后出现拼接缝隙。
