16毫米灯串线专用卡扣式固定夹结构设计

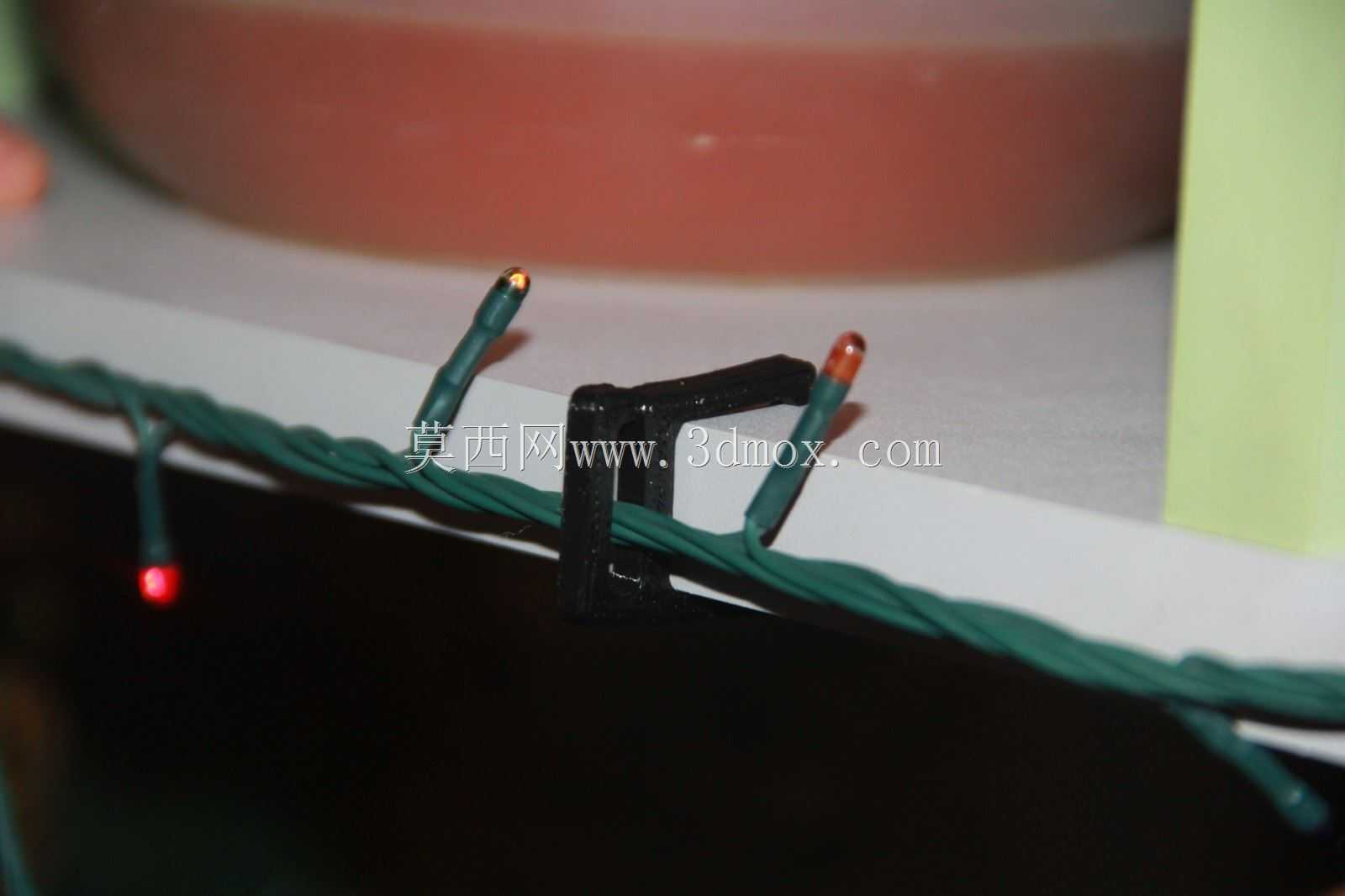

这款16毫米规格的卡扣夹，核心应用场景集中在户外节日灯饰布置、低压线缆临时固定、展陈布线理线等领域，日常作业中常用来将带绝缘外皮的灯串线缆快速固定在支架、绳索、型材边沿上，替代传统扎带缠绕的固定方式，拆装时无需剪断耗材，可反复周转使用，能有效降低现场布线的耗材损耗与后期维护成本。从实际使用需求出发，这款夹子的设计没有采用常规螺栓锁紧的复杂结构，而是利用工程塑料自身的弹性形变实现卡接锁紧，夹体一侧设计有适配16毫米直径线缆的圆弧卡槽，卡槽内侧做了细微的防滑凸筋，卡入线缆后能避免线缆沿轴向滑动移位，另一侧的卡扣挂钩可直接挂扣在直径3-8毫米的承力绳索或者薄型板材边沿上，安装时只需单手按压即可完成卡合，无需额外辅助工具，单人在高空作业场景下也能快速完成布线固定。设计过程中重点考量了户外使用的边界条件，夹体的开合角度控制在15度以内，既保证卡扣挂接时的操作便利性，又能避免开合角度过大导致塑料件产生不可逆的塑性形变，同时夹体的壁厚做了差异化设计，卡扣受力位置壁厚加厚0.8毫米，提升反复拆装的抗疲劳强度，卡槽位置的壁厚适当减薄，增强卡合时的贴合度，避免夹伤线缆外层绝缘皮。外形尺寸上，夹体整体长度控制在28毫米，宽度17毫米，安装后突出线缆表面的高度不超过12毫米，不会在灯串点亮时产生明显的阴影遮挡，适配常规户外灯串的布线美观要求。安装边界方面，这款夹子适配的线缆外径范围在15-17毫米之间，可挂接的承力件厚度不超过6毫米，卡合后能承受单段0.5千克以内的线缆拉力，满足常规低压灯串、小型装饰线缆的固定载荷要求，在-10℃到60℃的环境温度区间内，塑料件的弹性性能可保持稳定，不会出现低温脆断或者高温软化松脱的问题。结构建模时特意对卡扣的倒圆角做了优化，所有棱角位置都做了R0.5以上的圆角处理，既避免安装时划伤操作人员手部，也能减少注塑生产时的应力集中问题，提升成品的良品率。
