卡车拖车用橡胶缓冲限位部件结构

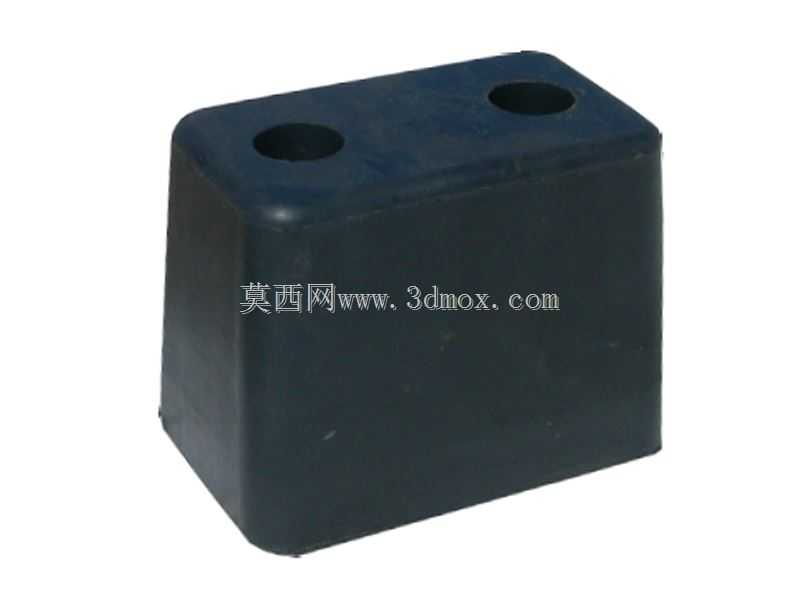

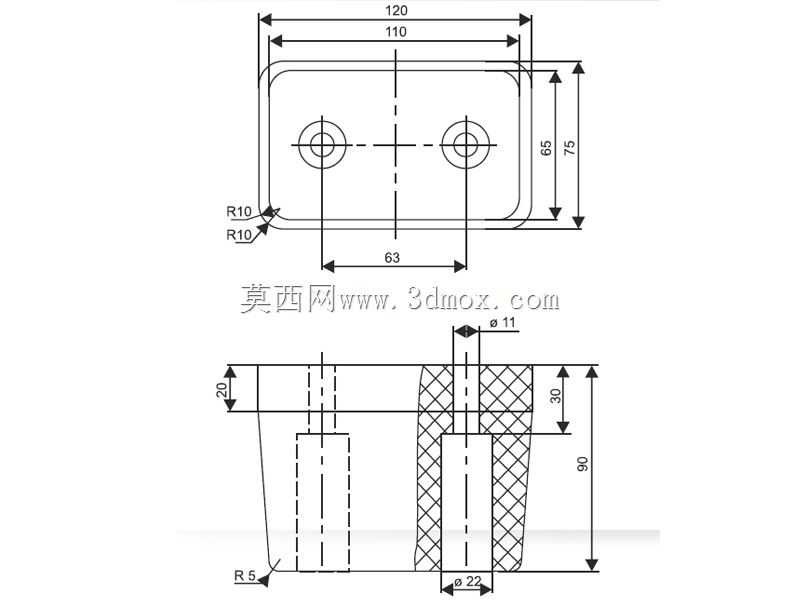

这类橡胶缓冲部件主要应用在卡车、挂车的车架与活动构件衔接位置，日常承担行驶过程中的冲击吸能、行程限位作用，避免金属构件直接刚性碰撞产生结构变形、异响甚至焊缝开裂问题，在重载货运车辆的保险杠、货厢翻转铰接处、悬挂辅助限位点位都有大量同结构应用。从结构设计来看，主体采用矩形圆角的橡胶基体，边角做R10圆弧过渡，既避免橡胶件在长期反复压缩过程中出现应力集中导致的边角撕裂，也能适配安装位置的钣金让位空间，不会和周边构件发生运动干涉。安装面的两个同轴定位孔中心距为63mm，安装孔直径11mm，可适配M10规格的固定螺栓，安装时螺栓穿过基体内部的金属衬套，将橡胶件牢牢压装在车架安装座上，金属衬套的设计能避免螺栓拧紧时直接挤压橡胶造成基体开裂，同时长期使用中不会因为橡胶蠕变导致固定螺栓松动。基体的外形总长度120mm、总宽度75mm，有效缓冲工作面的长度110mm、宽度65mm，总高度90mm，其中安装贴合面到缓冲工作面的有效压缩行程段高度为30mm，橡胶邵氏硬度通常选取60-65度区间，既保证足够的缓冲吸能能力，又能在承受额定冲击载荷时不会出现过量压缩导致金属构件硬接触。设计过程中特意将橡胶基体的非安装侧做了微锥度造型，压缩过程中橡胶可以向四周均匀形变，不会因为局部形变受限导致早期老化开裂，内部的金属嵌件和橡胶通过硫化工艺结合为整体，嵌件的深度延伸至橡胶基体2/3高度位置，保证连接强度的同时，不会因为嵌件过深影响缓冲形变空间。在实际选型替换时，需要核对安装孔位的中心距、安装面的平面度，以及缓冲行程是否匹配构件的活动间隙，若缓冲件压缩量不足会导致限位失效，压缩量过大则会加速橡胶件的疲劳损坏，这类结构的缓冲件相比纯金属弹簧缓冲，具备吸能效率高、无回弹异响、耐候性好的特点，非常适合货运车辆这类长期在户外颠簸工况下使用的场景，建模过程中需要重点还原橡胶基体的圆角过渡、内部金属嵌件的装配位置、安装孔的同轴度要求，避免后续出工程图时出现安装尺寸偏差。
