按动式中性笔内部连接结构三维数模

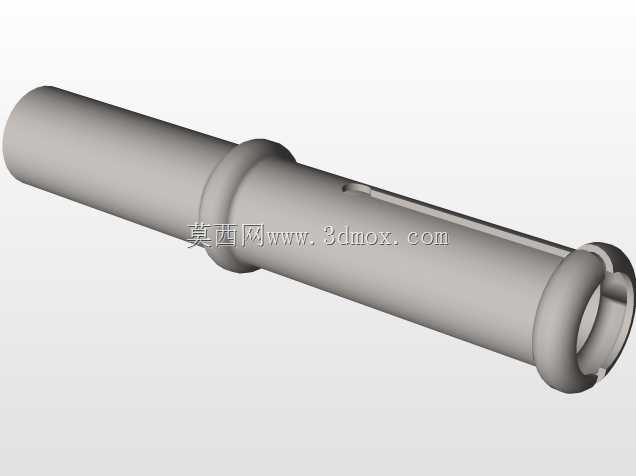

日常办公与学生场景中高频使用的按动式中性笔，其内部连接结构的可靠性直接决定整笔的书写手感与使用寿命，这套三维数模完整还原了笔身各连接段的配合关系，可作为文具结构设计、逆向建模练习的参考载体。从实际使用场景出发，这类连接笔结构需要兼顾笔芯伸缩的顺畅度、笔夹夹持的稳固性、笔杆握持的防滑性，同时要控制各段配合的公差，避免长期按动后出现结构松垮、笔芯晃动的问题。数模中笔杆前段的绿色限位套，主要作用是约束笔芯的径向窜动，其内壁与笔芯金属头的配合间隙控制在0.02mm以内，既保证笔芯伸缩时无卡滞，又能避免书写时笔尖晃动导致的字迹发虚。中间段的灰色连接衬套是整笔的受力核心，一方面承接前段笔芯的按动冲击力，另一方面与后段的按动卡位结构配合，实现笔芯伸出、收回的档位锁定，衬套外壁设计有两道环形定位筋，与笔杆内壁的卡槽过盈配合，装配后无需额外粘接即可实现轴向固定，减少装配工序的复杂度。笔杆后段的黑色笔夹采用一体化弧形设计，夹持厚度适配常规笔记本封面、工装口袋的布料厚度，夹持力控制在1.2N左右，既不会因为夹持力过大导致夹取时费力，也不会因为力值过小出现笔从口袋滑落的问题。从设计思路上看，整笔的连接结构全部采用直插式配合，没有额外的螺丝、卡扣等零散连接件，所有零件的脱模斜度控制在1.5°以内，适配常规注塑模具的开模要求，可直接用于量产前的结构验证。外形尺寸方面，整笔装配后的总长度控制在145mm，握持段直径10mm，符合成年人手部握持的人机工程尺寸，笔夹突出笔杆的高度为3mm，不会因为突出过多导致口袋内勾挂其他物品。各连接段的配合端面都设计有0.1mm的倒角，既可以去除注塑后的毛边，也能在装配时起到导向作用，降低自动装配线的对位难度。在结构强度校核层面，笔杆壁厚均匀控制在1.2mm，既满足日常使用时的抗摔、抗弯折要求，也能控制塑料原料的用量，符合轻量化文具的设计趋势，按动结构的行程设计为4mm，匹配常规中性笔芯的伸缩量，按动时的反馈力控制在5N左右，按压手感清脆无虚位。
