设备用电缆减震安装固定组件

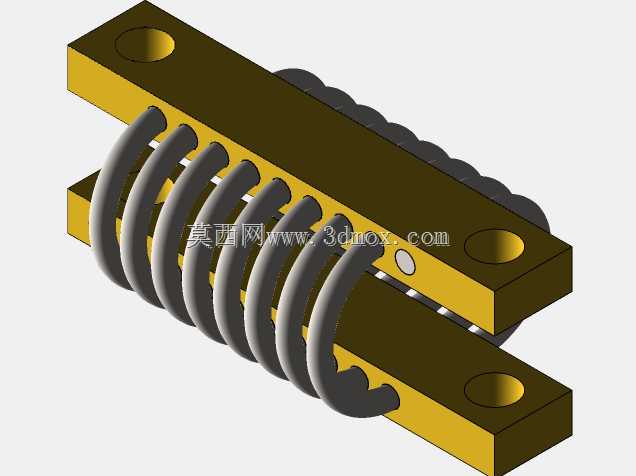

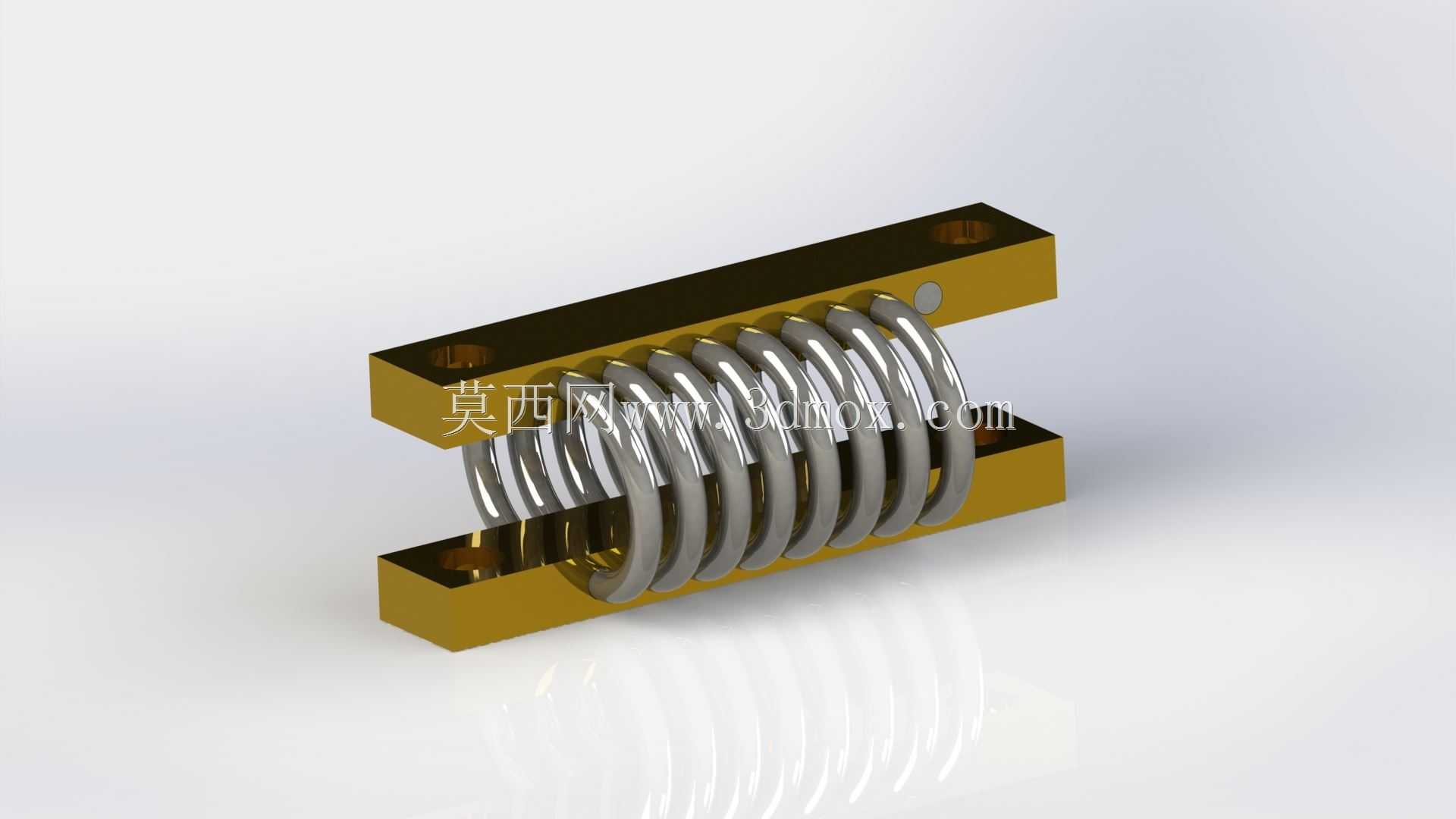

在工业电控设备、移动作业装备、车载电气系统的布线环节里，线缆的固定防护一直是容易被忽略却直接影响设备运行可靠性的细节——尤其是存在持续振动、冲击载荷的工况下，刚性固定的电缆很容易在夹持位置出现绝缘层磨损、线芯疲劳断裂的问题，这类电缆减震组件就是为解决这类痛点设计的。从结构上看，该组件采用上下平行的金属安装板作为承载基体，两块安装板之间布置圆柱螺旋压缩弹簧作为弹性隔振核心，安装板上预留的通孔用于将组件整体固定在设备基体上，同时也可通过配套的紧固件完成电缆的夹持固定。设计过程中优先考虑了隔振效率与安装便捷性的平衡，弹簧的刚度选型匹配常规工业控制电缆、小直径动力电缆的固定载荷需求，既能有效过滤来自设备本体的高频振动传递，避免振动直接传导至被固定的电缆段，也不会因刚度过低导致电缆固定后出现过大的晃动位移，防止线缆与周边结构件产生剐蹭。该组件的总高度为42mm，安装孔中心距为90mm，选型时可直接根据设备安装面的预留空间核对尺寸，无需额外调整安装点位。实际应用中，这类减震固定件常被用在柴油发电机组舱内布线、工程机械驾驶室电控布线、轨道交通车载设备线缆固定、工业风机旁电缆敷设等场景，替代传统的刚性线夹，大幅降低振动工况下电缆的疲劳损坏概率。上下安装板采用金属材质加工，表面做防锈处理，可适配多数工业环境的使用要求，弹簧的两端分别与上下安装板做可靠定位，避免长期受振后弹簧出现移位、脱出的问题。建模过程中还原了弹簧的有效圈数、安装板的倒角细节以及安装孔的沉头结构，可直接用于设备布线装配的干涉检查，也能作为同类型减震组件设计的参考原型，帮助结构工程师快速完成线缆固定部位的方案选型与结构校核，减少重复建模的工作量，在装配模拟时可直观验证电缆固定后的振动避让空间，确保布线方案的可行性。
