面板嵌入式旋钮式保险丝座结构设计

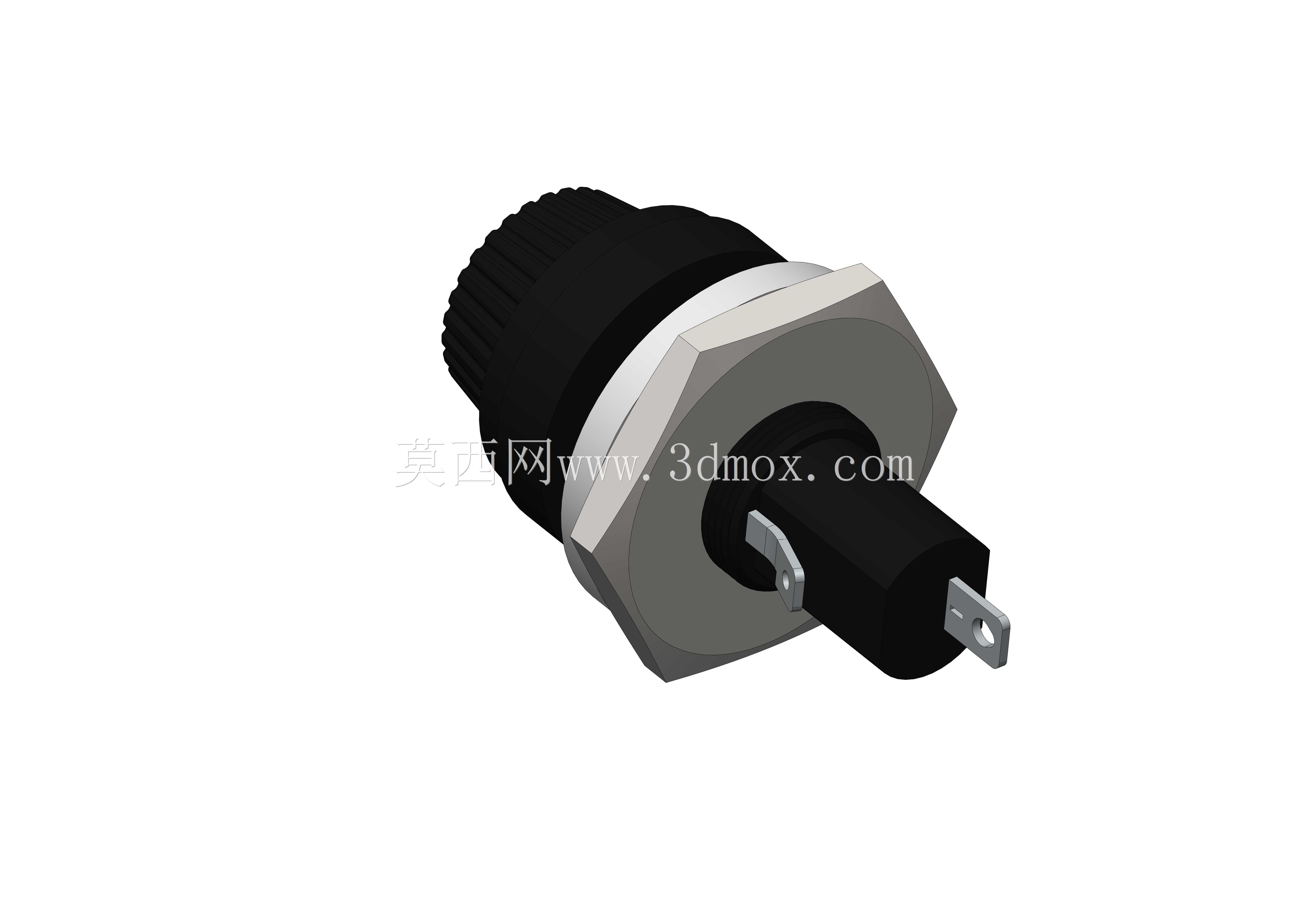

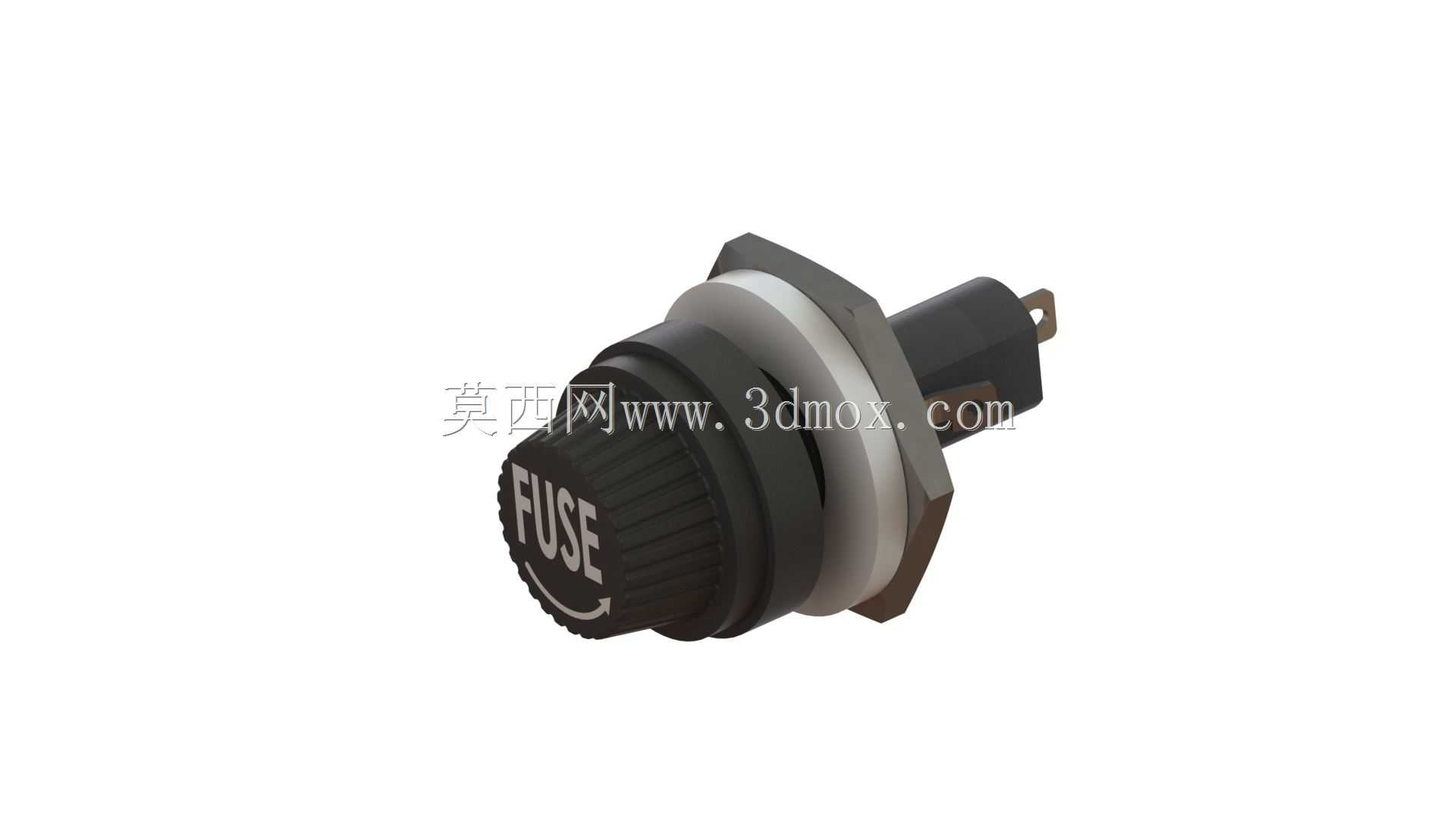

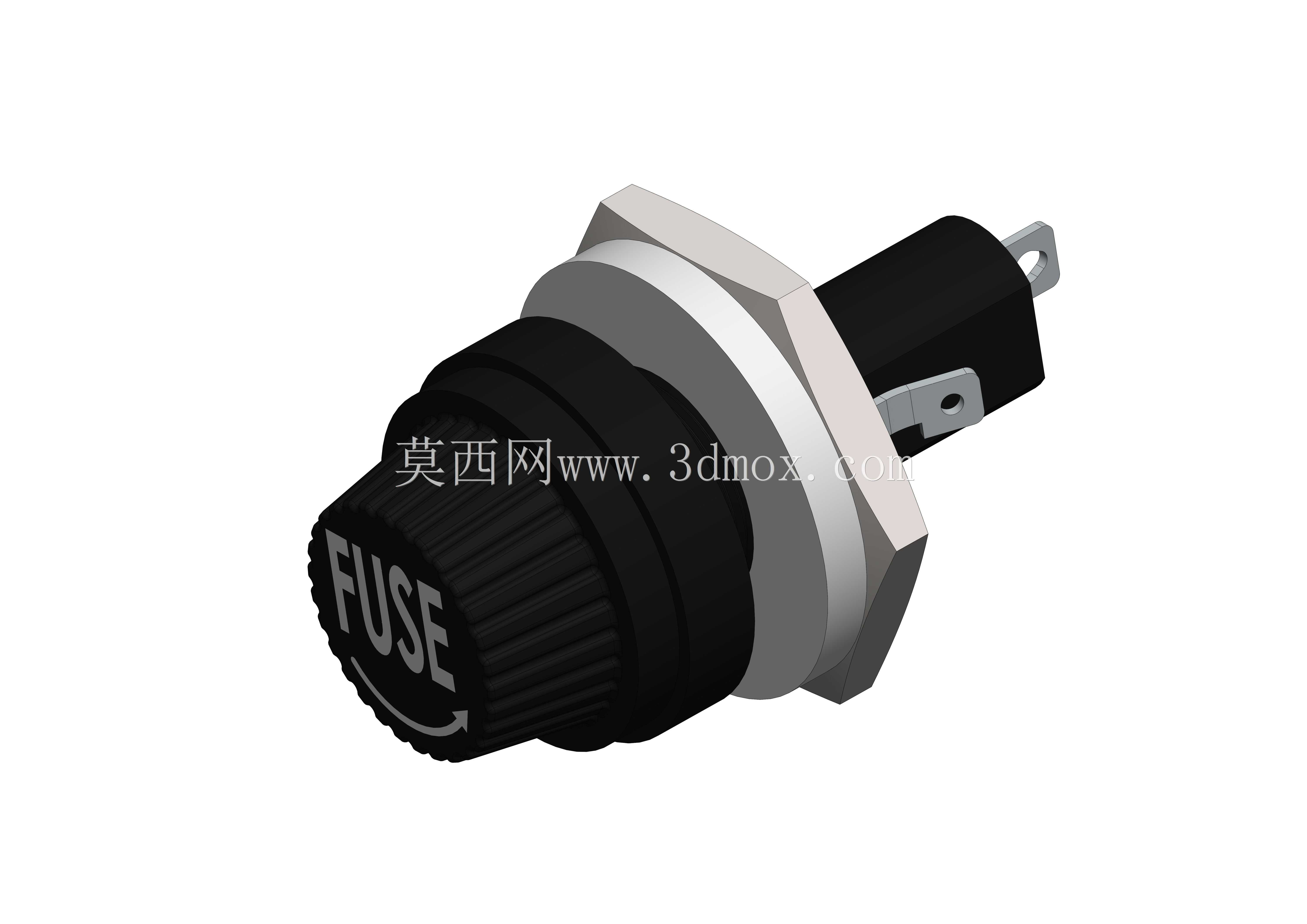

这款保险丝座主要面向低压电控设备的面板安装场景，常见于小型工控机柜、实验测试电源、桌面式电气设备、小型机电产品的前端供电回路中，作为回路过流保护的核心承载部件，用来固定管状熔断器，在回路电流超出额定阈值时，依靠熔断器内部熔体的熔断切断供电回路，避免后端负载因过流出现烧毁、短路起火等风险。从实际使用场景来看，这类带旋钮锁紧结构的面板式保险丝座，相比直插式保险丝座，更适合需要频繁更换熔断器、且设备外壳需要达到一定防尘防护等级的场合，旋钮盖和安装法兰之间的橡胶密封圈，可以填补面板开孔的装配间隙，减少外界粉尘、溅水进入设备内部的概率。设计过程中首先确定了适配的熔断器规格，对应5×20毫米尺寸的标准管状保险丝，额定承载参数为10A/250V，这个参数覆盖了绝大多数小型民用、工业低压设备的供电回路保护需求，不需要额外定制非标熔断器，后期运维更换的通用性极强。安装结构上采用了面板卡装加螺纹锁紧的组合方式，法兰盘贴合面板外侧，后端的卡扣结构穿过面板开孔后自动卡紧，不需要额外在面板背面加装固定螺母，装配时只需要从面板正面推入即可完成固定，大幅提升生产线的装配效率，对应的面板开孔尺寸按照行业通用的圆形开孔标准设计，和同规格的面板按钮、指示灯开孔尺寸通用，不需要在钣金加工时单独定制开孔刀具，降低钣金加工的成本。旋钮部分做了周向的滚花纹理处理，操作人员不需要借助任何工具，徒手就可以拧开旋钮盖更换内部的保险丝，旋钮表面模压的FUSE标识和旋转方向箭头，即使是没有接触过该设备的运维人员，也能快速识别部件功能和操作方式，避免误操作。后端的接线端子采用插片式结构，适配标准的6.3毫米冷压插簧，接线时不需要焊接，只需要将压接好导线的插簧直接插入端子即可，接线牢固且接触电阻小，大电流通过时不会出现端子过热的问题。整体外形做了圆弧过渡处理，旋钮盖和法兰盘的衔接处没有尖锐棱角，安装在设备面板上不会出现剐蹭操作人员手部的问题，外露部分的黑色哑光材质也和常见的设备面板按钮、指示灯风格统一，不会破坏设备面板的整体视觉协调性。在结构强度设计上，主体绝缘部分采用耐高温的热固性塑料材质，即使熔断器熔断时产生瞬时高温，也不会出现基座融化、变形的问题，金属导电部分采用镀镍铜材，导电性能优异且长期使用不会出现氧化锈蚀导致的接触不良问题，适配的工作环境温度范围覆盖常规工业场景的使用需求，不会因为低温脆化、高温软化影响结构可靠性。
