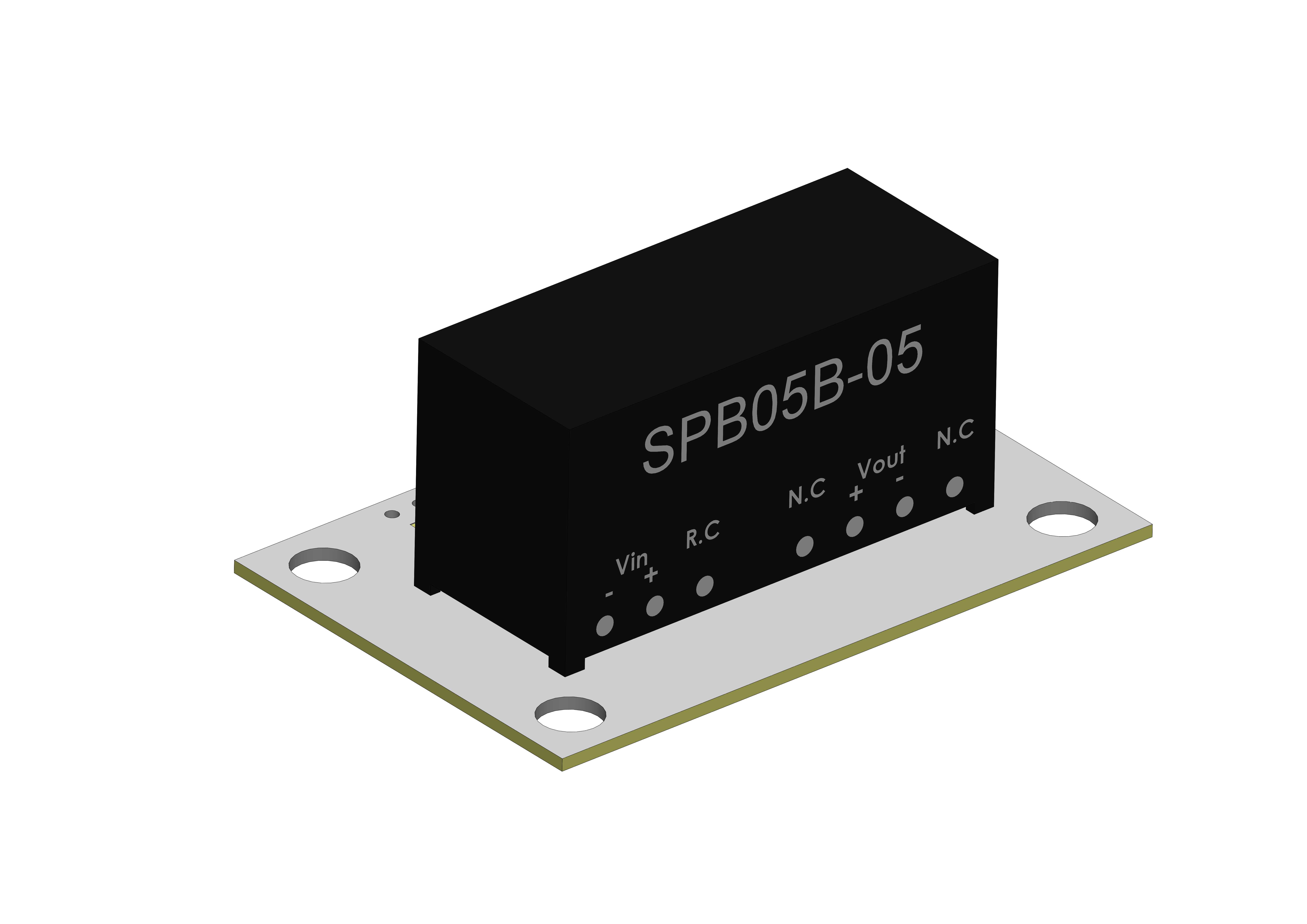

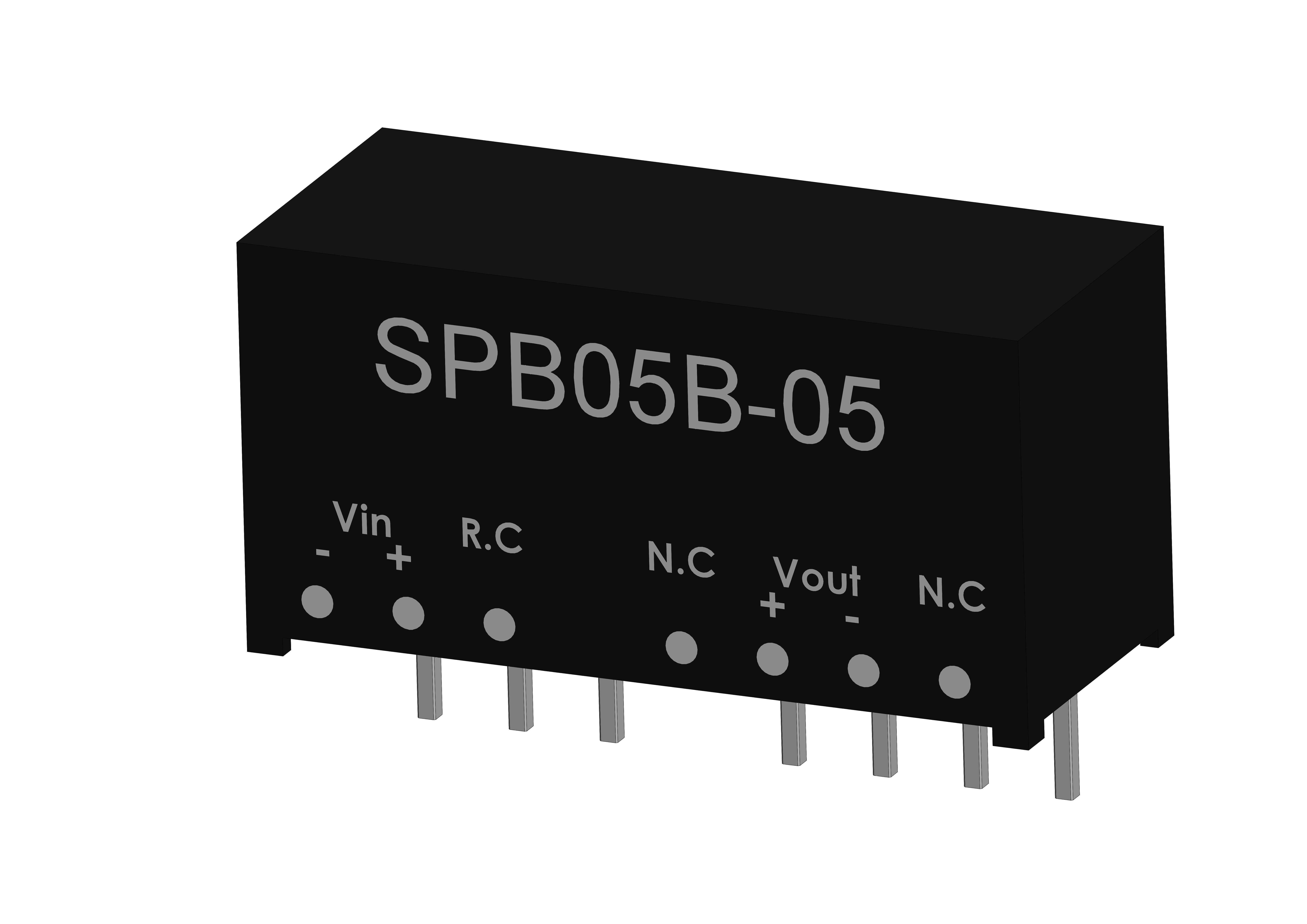

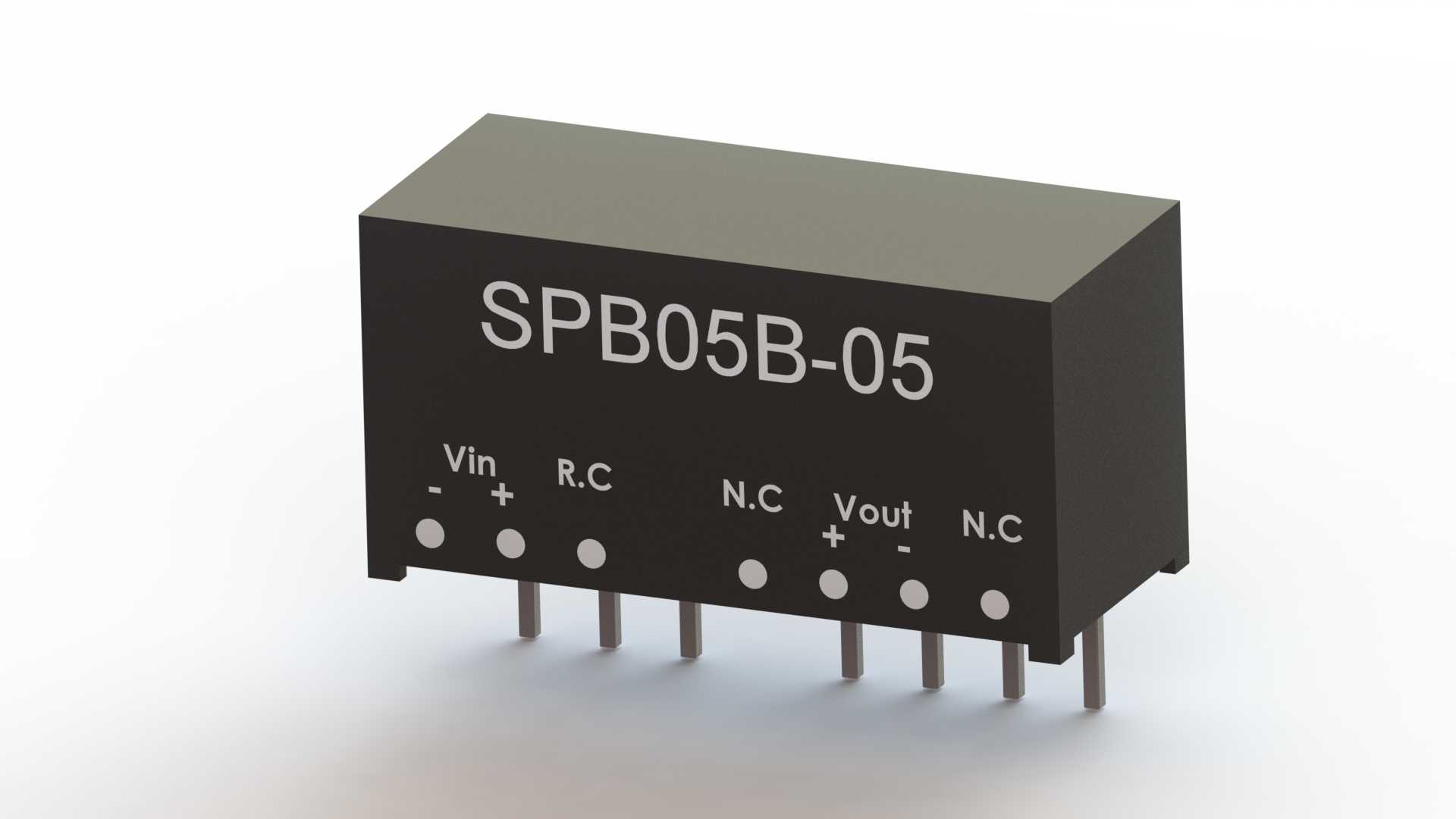

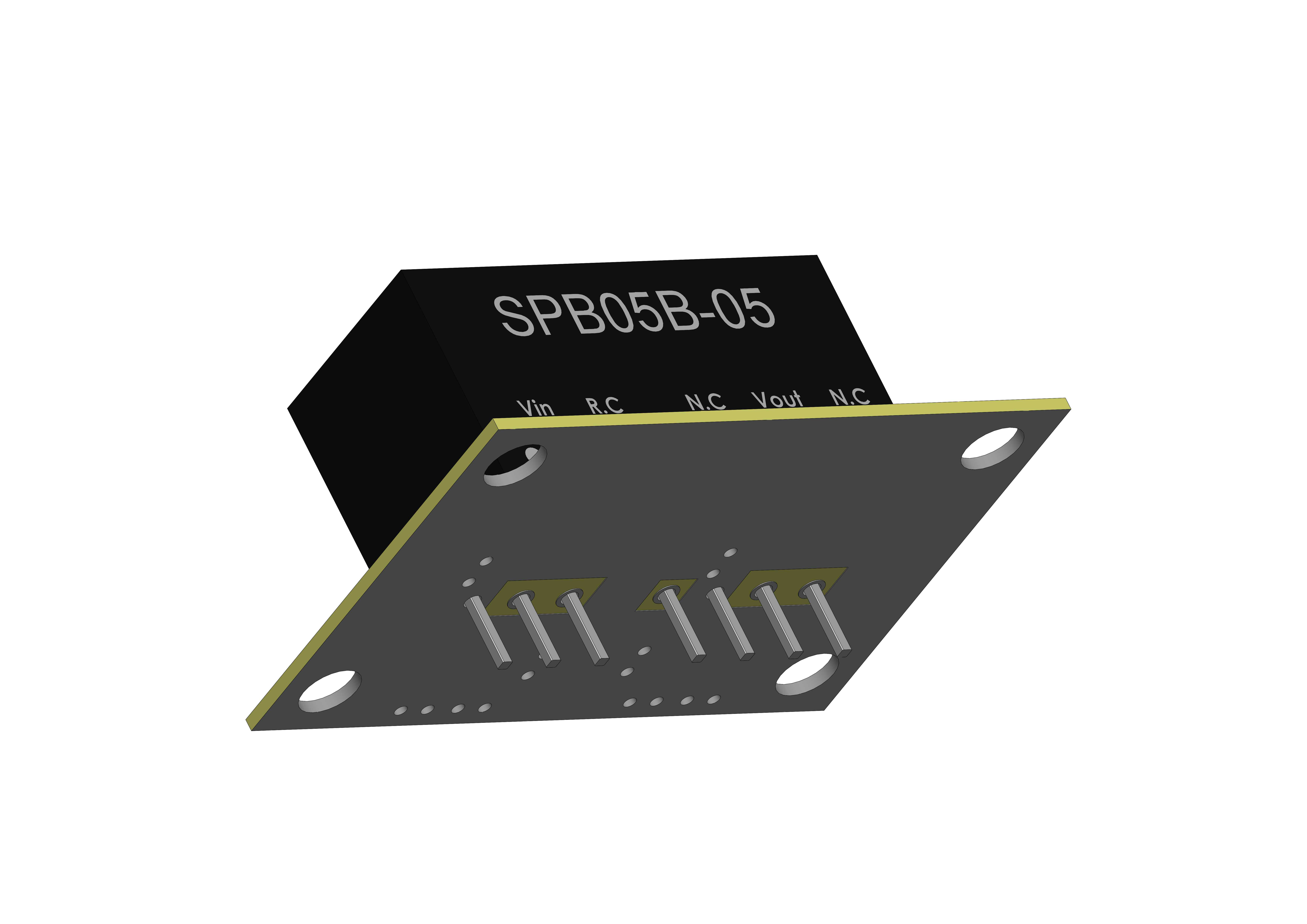

在工业控制板卡、分布式供电系统、通信设备前端供电这类需要局部电压转换的场景里,这类小功率隔离型DC-DC模块是板级供电设计里的常用元件,很多时候工程师不需要自行搭建分立元件的隔离电源电路,直接选用成熟的模块就能大幅缩短研发周期,同时降低电源部分的调试风险。这款5W功率等级的转换模块采用单列直插的引脚封装形式,引脚排布按照行业通用的定义设置,输入端标注Vin的正负引脚负责接入前端直流母线电压,相邻的R.C引脚是远端补偿或者控制端,中间两个N.C引脚为内部无连接的预留引脚,输出端Vout的正负引脚负责输出转换后的稳定直流电压,最外侧的N.C引脚同样为预留引脚,这种引脚排布兼容同规格多数厂商的产品,在做板卡替换或者兼容设计时不需要重新调整PCB的封装焊盘。从设计层面来看,模块采用全灌封的黑色塑封外壳,整体为长方体块状结构,引脚为直插式金属引出脚,安装时直接插入PCB对应的通孔完成波峰焊接即可,外壳的高度、引脚间距都严格遵循行业通用的安装尺寸边界,在布局时只要预留出对应长宽的安装区域,同时保证引脚伸出PCB背面的焊接长度符合工艺要求,就不会出现结构干涉的问题。这类模块的核心功能是实现直流电压的电气隔离与电压等级转换,在输入侧接入指定范围的直流电压后,输出侧可以提供稳定的额定直流电压,5W的额定输出功率可以满足多数板载芯片、小型传感器、局部控制回路的供电需求,隔离设计可以有效切断前端母线与后端负载之间的地环路干扰,提升整套设备的电磁兼容性能,在工业现场存在强电干扰的工况下,这种隔离供电的设计能大幅降低后端弱电回路被干扰损坏的概率。建模过程中严格还原了模块外壳的丝印标识、引脚的直径与伸出长度、外壳的倒角细节,甚至引脚之间的间距公差都按照实际器件的手册参数做了还原,在做整机结构装配校验时,可以直接导入模型检查模块与周边元件、外壳结构之间的安全间隙,避免生产组装时出现元件顶壳、焊盘与结构件干涉的问题。很多刚接触板级结构设计的工程师容易忽略这类直插电源模块的高度预留,往往只按照元件标称的最大高度预留空间,实际建模时还原了引脚焊接后焊锡凸起的高度、外壳本身的尺寸公差,能让结构校验的结果更贴近实际生产的装配状态,减少后期打样整改的次数。
