导轨式120W工业直流开关电源结构

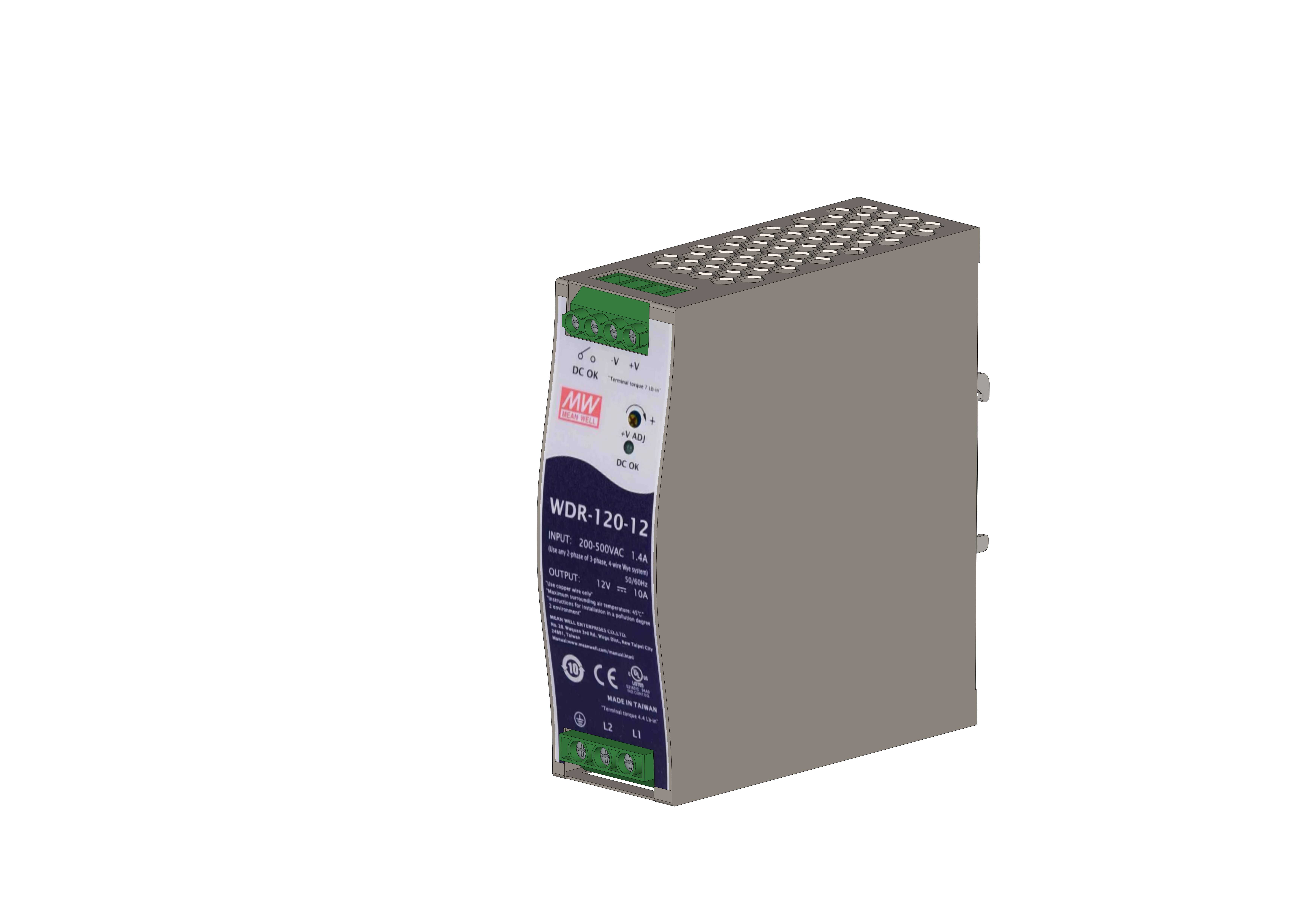

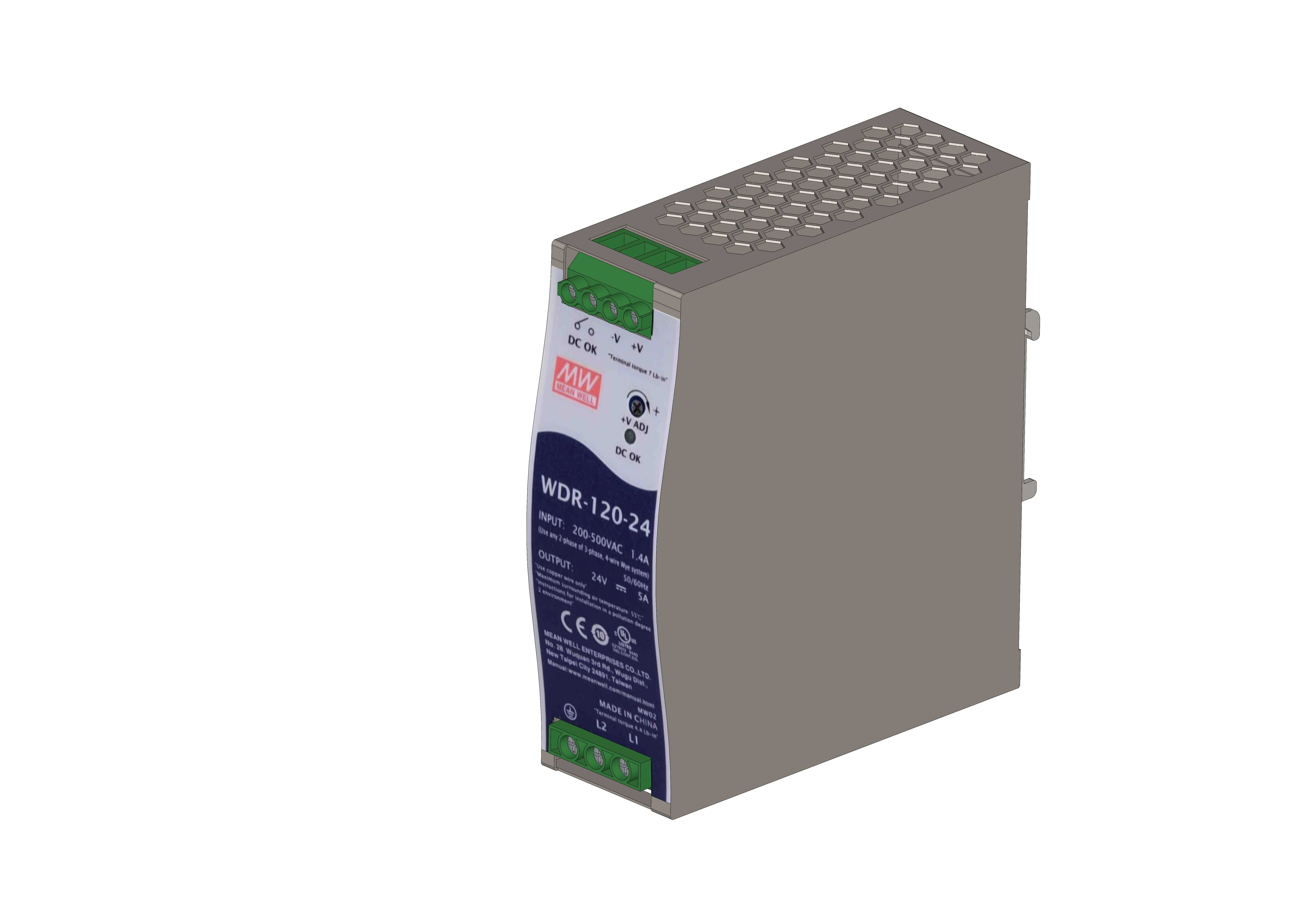

做工业控制柜三维布局的时候，导轨电源的安装边界是最容易出问题的环节，不少新手建模时只画个大致方块，忽略了端子突出、散热间隙、导轨卡扣的实际尺寸，最后现场装配时要么和线槽干涉，要么接线空间不足返工。这款120W导轨电源的建模完全还原了实物的安装细节，先从安装适配性来说，它采用标准DIN导轨卡扣结构，建模时还原了卡扣的活动行程，安装后壳体背部和导轨安装面的贴合间隙、卡扣锁紧后的突出高度都和实物一致，布局时只要预留出壳体左右各5mm的散热间隙、前方30mm的接线操作空间，就不会出现装配干涉问题。

从实际应用场景看，这类宽压输入的导轨电源，主要用在工厂自动化控制柜、分布式IO站点、小型设备的电控系统里，相比传统的平板式开关电源，它不需要额外打孔固定，直接卡装在柜内标准导轨上，和断路器、端子排、继电器等元件并排安装，柜内布线更规整，维护更换时不用拆卸周边元件，直接拨动卡扣就能取下，大幅降低现场运维的工作量。建模时特意还原了输入输出端子的倾斜角度，实物的接线端子是略微朝向斜下方的，接线时不用把胳膊探到柜内深处，压线操作更顺手，端子旁的标识凹槽也做了细节还原，对应L/N/PE输入、直流正负极输出的标识位，和实物的丝印位置完全匹配。

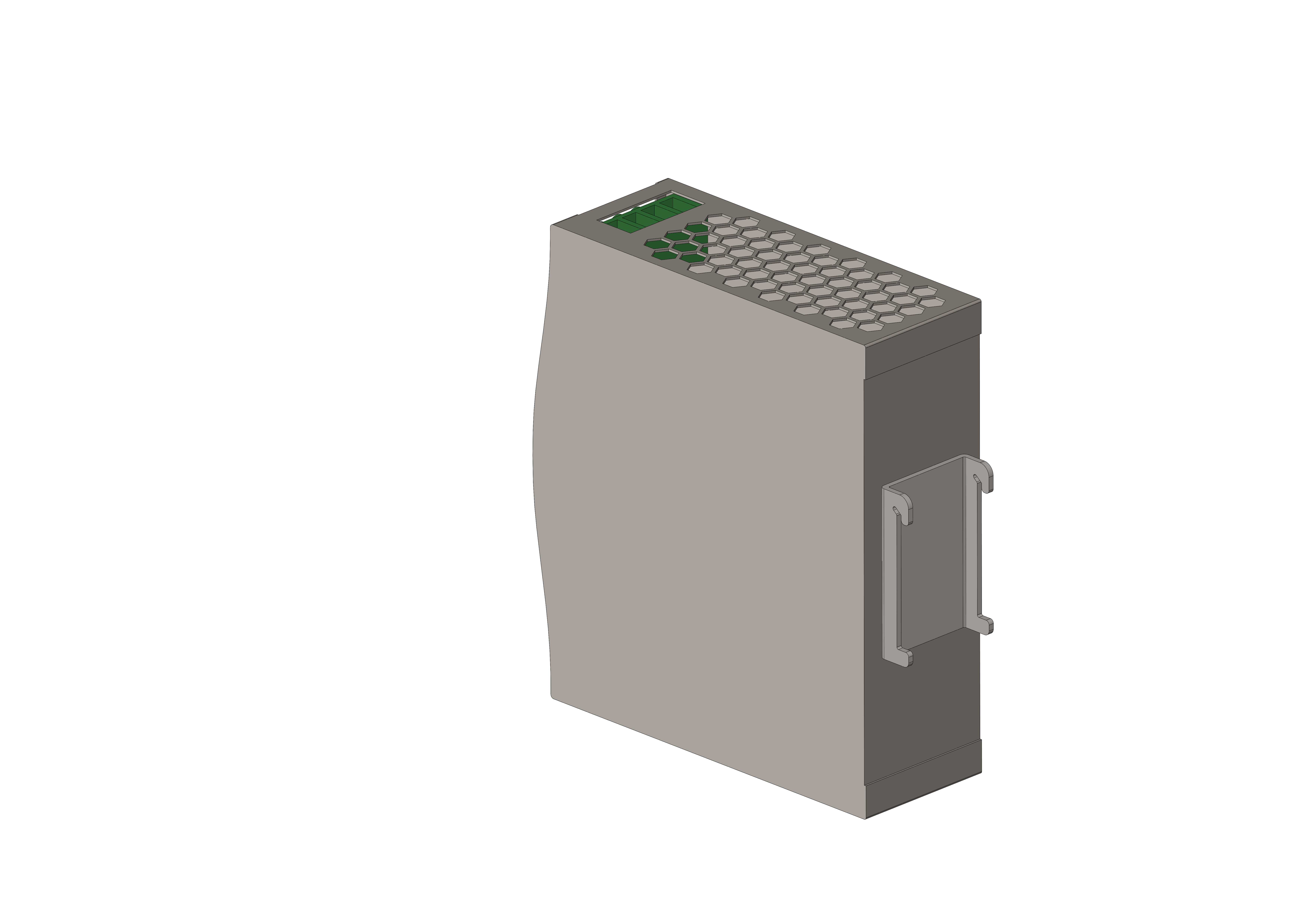

功能特性上，这款电源属于单路直流输出的工业级供电单元，覆盖12V、24V两种常用输出规格，120W的额定功率可以满足小型PLC、传感器组、中间继电器回路、小型人机界面的总供电需求，宽电压输入的设计可以适配不同厂区的电网波动情况，不用额外增加前置稳压元件。建模时还原了壳体表面的散热格栅结构，顶部的格栅开孔密度、开孔深度都和实物一致，这些格栅是自然散热的核心通道，布局时不能被线槽或者其他元件遮挡，否则会导致电源内部温升过高，缩短使用寿命。壳体侧面的安装固定卡扣、调节拨杆的外形也做了精准还原，包括正面的状态指示灯开孔、电压调节电位器的凹槽位置，都和实物一一对应，做虚拟装配验证时，可以直接模拟接线、卡扣拆装的操作流程，提前排查布局干涉问题。

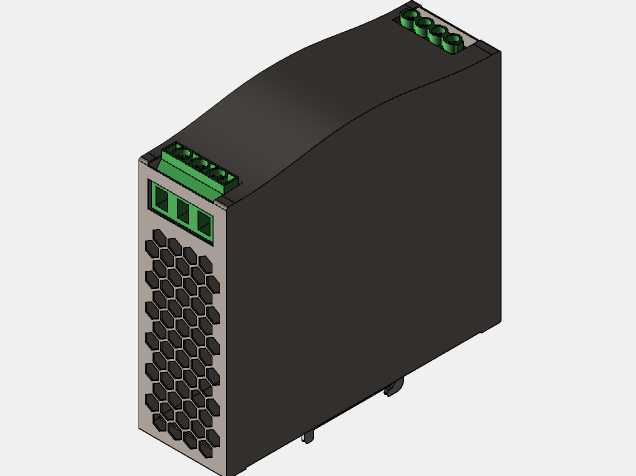

从设计思路来说，这款电源的壳体采用斜切边角设计，不是规整的长方体，建模时还原了前端面的倾斜角度，这个设计一方面是让端子区域更朝向操作面，方便接线，另一方面也能减少柜内积灰落在端子接线位的概率，降低短路风险。壳体的材质细节也做了区分，主体的金属散热壳体、前端的塑料标识面板、上下端的绿色接线端子座、导轨卡扣的塑料部件，不同材质的分模线位置都有体现，做渲染或者装配动画时可以直接赋予对应材质，不用再二次拆分结构。做电控柜三维布局时，直接调用这个模型就能精准完成供电单元的排布，不用反复核对实物尺寸调整模型，能大幅提升电控设计的建模效率，也能避免后期生产装配时出现尺寸不匹配的问题。
