绘图与平板设备用多档位木质可调支架

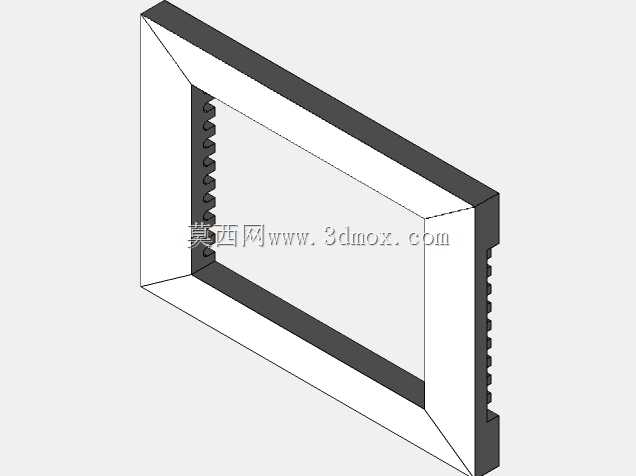

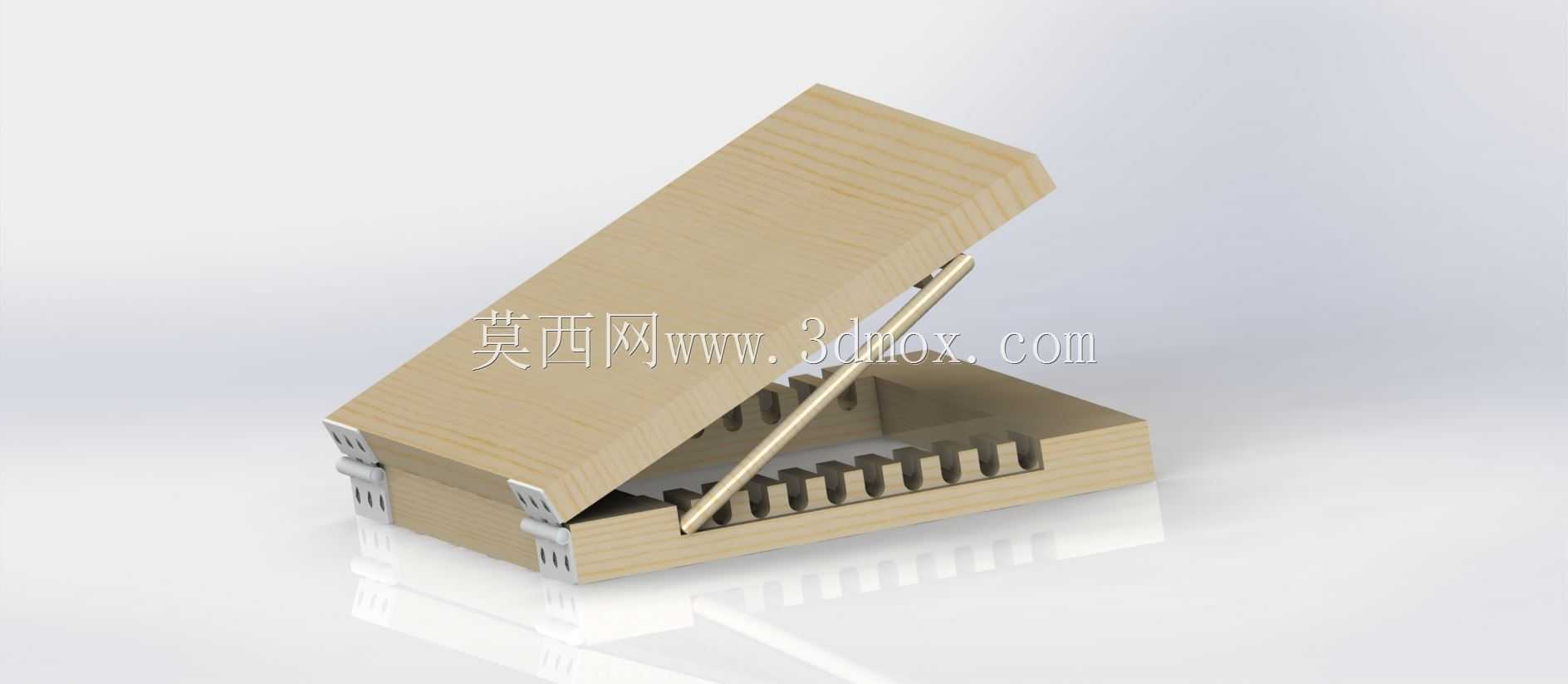

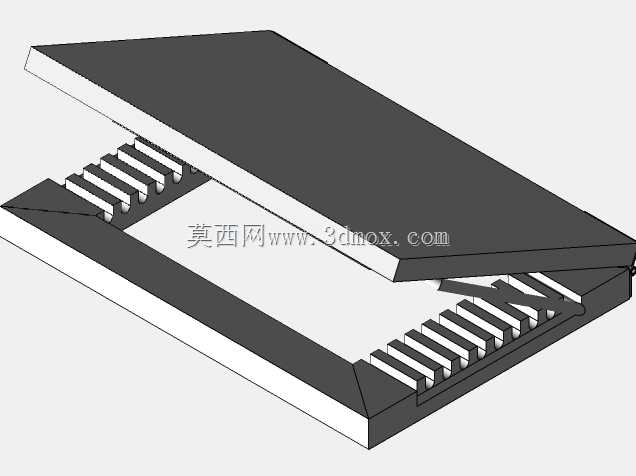

日常桌面作业场景里，手绘绘图、数位板操作、轻薄本外接使用时，固定角度的支撑结构往往会迫使操作者长期保持低头、手腕悬空的不良姿态，长期下来容易引发颈肩劳损、腕部压力过大等职业性不适，这款可调支架正是针对这类桌面作业的支撑痛点设计的。从结构逻辑来看，它采用上下分体式盒状铰接结构，上支撑板为平整承托面，下底座为落地支撑结构，两者后侧通过合页类铰接件连接，可实现0到接近60度的角度开合范围，完全覆盖日常手绘时的15-30度舒适倾角、屏幕观看时的40-55度倾角需求。角度锁定依靠底座内侧排布的多档位卡槽与上支撑板背面的金属支撑杆配合实现，支撑杆一端铰接在上支撑板背面中部，另一端可卡入不同位置的卡槽内，每个卡槽对应一个固定支撑角度，档位间距经过人体工学测算，相邻档位的角度差控制在5度左右，既不会因为档位过密导致调节繁琐，也不会因为档位过疏找不到合适的支撑角度，切换角度时只需抬起上支撑板，将支撑杆移入对应卡槽即可，操作无需额外工具，单手即可完成调节。材质选择上，主体承托结构采用木质板材加工，表面做平整打磨处理，既保证足够的结构强度承托常规绘图板、14寸以内轻薄本的重量，也不会刮伤设备底部外壳，金属支撑杆采用圆截面金属杆，抗弯折性能优异，长期使用不会出现形变松垮的问题，底座边缘做圆角过渡处理，避免日常使用时磕碰划伤。安装使用方面，这款支架为整体式成品结构，无需额外组装，放置在平整桌面即可使用，底座底部可根据使用需求粘贴防滑胶垫，增大与桌面的摩擦力，避免承托设备时出现滑移错位，整体收拢后为扁平盒状，厚度较薄，可直接放入绘图包、电脑包内携带，适配外出写生、移动办公等多场景使用需求。结构设计上充分考虑了使用稳定性，底座的卡槽排布沿长度方向均匀分布，支撑杆卡入后受力方向沿杆身轴向传递，不会出现侧向滑脱的问题，上支撑板的承托面尺寸经过适配，可覆盖常规A4绘图板、10-14寸平板与轻薄本的支撑需求，承托时设备底部与支撑板完全贴合，受力均匀，不会出现局部应力集中导致的设备变形问题。
