通讯设备卡扣式安装固定支架结构

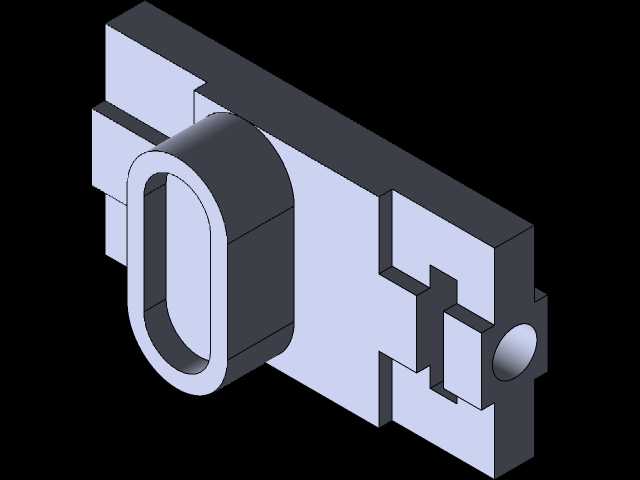

　　这类构件在通讯终端外设、桌面通讯模块、小型工业通讯网关的安装场景里十分常见，核心作用是把通讯功能模块快速卡装到设备面板、机柜预留槽位或者配套基座上，替代传统多颗螺丝锁附的繁琐工序，在产线批量装配、后期运维拆换的时候，能大幅减少操作工时，也避免了小螺丝掉落至设备内部引发短路的隐患。从结构布局来看，构件主体采用平板式承载基底，基底一侧延伸出带长圆贯通孔的筒状对接段，这个长圆孔并非随意设计：一方面它可以作为通讯模块的走线通道，让模块外接的信号线、电源线从孔位内规整穿出，避免线缆被夹压破损；另一方面长圆的孔型自带小范围位置补偿能力，当对接的面板开孔存在小幅加工偏差时，筒段依然可以顺利穿入对位，不会因为圆孔的位置公差卡死。

　　基底的另一侧设计了两组对称分布的弹性卡扣爪，卡扣爪和基底为一体化成型结构，爪端做了导向斜角处理，装配时只需要将构件对准预设槽位推入，卡扣爪受槽壁挤压产生微量弹性形变，直到爪端越过槽位卡位台阶后自动回弹锁死，整个推入过程不需要额外工具，徒手即可完成；拆卸时用扁口工具轻压两侧卡扣爪的外露解锁位，就能让爪端脱离卡位，把构件从槽位中取出，重复拆装多次也不会出现结构断裂，适配需要频繁调试、更换通讯模块的使用场景。在安装边界的考量上，基底的平板厚度预留了足够的刚性支撑余量，当通讯模块自身重量挂载在筒状对接段上时，平板不会出现翘曲变形；筒段的外壁和卡扣爪的外侧端面之间保留了明确的安全间隙，这个间隙是为了匹配槽位的侧壁厚度，设计阶段就按照常用通讯设备面板的1.5mm至2mm壁厚做了适配，卡扣锁合后爪端的卡位台阶刚好贴合面板背面，平板基底则贴合面板正面，两侧夹紧后不会出现轴向窜动。构件侧端预留的小圆通孔属于辅助定位孔，它可以和槽位内的定位凸柱配合，在卡扣锁合前先完成预定位，避免装配时构件放反、旋转错位，哪怕是新手作业也能快速找准安装方位。从建模逻辑来看，整个构件的特征全部采用参数化关联设计：长圆孔的半径、筒段的伸出长度、卡扣爪的悬臂长度、卡位台阶的扣合量都设置成可调整参数，当需要适配不同尺寸的通讯模块时，只需要修改对应参数就能快速衍生出新的规格，不需要重新从零绘制草图。结构的转角位置全部做了R角过渡，没有尖锐的直角应力集中点，

　　不管是采用注塑加工还是钣金折弯后焊接成型，转角位置都不会出现应力开裂的问题；卡扣爪的悬臂厚度经过反复校核，既保证了卡装时需要的弹性形变空间，又避免了悬臂过薄导致长期使用后塑性变形、锁合力衰减。在实际设备布局里，这个支架往往成组使用，一台通讯采集设备上会根据接口数量布置3到4个同规格支架，分别对应不同的外接通讯端口，支架的平板基底和设备内部的PCB板安装柱位置错开，不会干涉电路板上的电容、接口元件布局；筒段的长圆孔边缘做了翻边圆滑处理，线缆穿过时不会被锐边割破绝缘层，哪怕设备运行中产生小幅振动，线缆和孔壁反复摩擦也不会出现外皮破损的情况。和传统的螺丝固定支架相比，这种卡扣式支架省去了螺丝、垫片等零散紧固件，物料管理的成本更低，

　　装配工位不需要准备电动螺丝刀、螺丝盘等工具，单工位的装配效率可以提升三倍以上；在户外通讯机柜的应用场景里，卡扣结构的锁合缝隙还可以搭配防水胶圈使用，筒段穿入面板后胶圈被压紧在平板和面板之间，能够实现IP54级别的防尘防水，满足户外工况的防护需求。设计过程中也特意规避了常见的卡扣缺陷：比如卡扣爪的解锁行程控制在1.5mm以内，不需要过度按压就能完成解锁，不会出现因为形变过大导致悬臂断裂；扣合量设置在0.8mm，既保证锁合后不会因为设备振动松脱，又不会因为扣合量过大导致拆装阻力过高。整个构件的外形没有多余的凸起特征，所有外轮廓都做了避位处理，在密集排布的通讯端口之间，相邻支架的卡扣爪不会互相干涉，能够最大化利用设备面板的有限空间，在有限的面板面积上布置更多的通讯接口，提升设备的端口扩展能力。
