立式铰接支座四孔安装机械支撑构件

项目分类:通用机械零部件 发布时间:2022-05-13 ID:628281
  • 立式铰接支座四孔安装机械支撑构件

  该构件属于设备铰接点位常用的立式支撑类零件,在轻工输送线、小型工装夹具、可调式连杆机构、通讯设备架设辅助支架以及教学测绘实训场景中均有广泛应用,核心作用是为穿入的销轴、转轴提供稳定回转支撑,同时通过底部法兰结构将整套铰接机构固定在设备台面、机架型材或者预制安装基板上,承担铰接端的径向载荷与部分倾覆力矩。

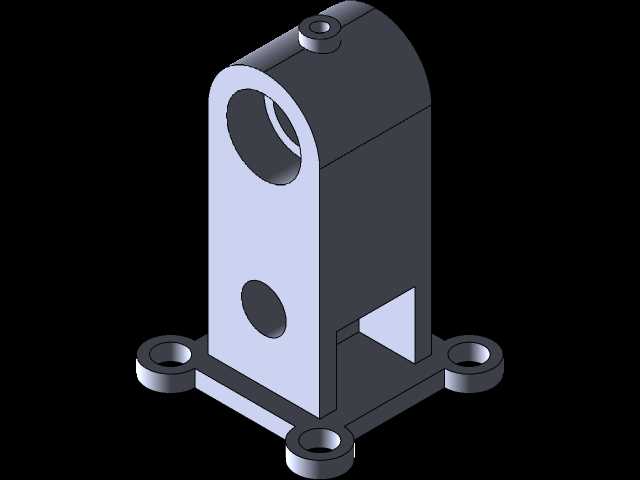

  从结构布局来看,零件主体采用立板加底部安装法兰的组合形式,底部法兰为十字延伸的四耳结构,每个耳位都加工有同轴贯通的安装孔,四个安装孔呈对称分布,安装时可穿过内六角螺栓或者销轴紧固件,将支座整体锁附在配套安装面;四孔布局相比双孔固定拥有更强的抗扭转能力,当铰接端承受偏载、连杆往复摆动带来的侧向力时,法兰不会围绕单个紧固点出现偏转,固定可靠性更优。设计法兰耳位时特意将孔位向外延伸,让出螺栓扳手的操作空间,现场装配时不需要额外避让立板主体,普通套筒、内六角扳手即可直接完成锁紧作业,后期设备维护拆解也无需拆卸周边相邻构件。

  立板主体下半部分为等厚矩形截面,向上延伸后顶部加工为半圆弧封边,这种造型既避免了直角尖角处的应力集中,也能缩减立板上部的多余材料,降低零件整体自重。立板上部开设大直径同轴贯通孔,是整个支座的核心铰接点位,用于穿装销轴、转轴或者连杆端的衬套,孔位轴向垂直于立板板面,穿入轴件后可实现配套连杆、摆臂在平行于安装基面的平面内完成往复摆动;大孔下方的立板板面上还设置了一个 smaller 直径的横向贯通孔,该孔可作为定位销孔、限位杆穿装孔或者辅助锁附孔使用,部分工况下可以在这里拧入紧定螺钉,对穿在上方大孔内的销轴进行周向锁止,防止轴件随摆臂转动出现窜动、松脱。立板顶部的圆弧端面上还加工有一个小尺寸轴向螺纹孔,该孔可用于安装油嘴、润滑堵头,或者固定限位盖板、位置检测传感器支架,拓展支座的附加功能。立板侧面下部预留有矩形开槽,该开槽一方面可以减少立板实体材料占比、降低零件整体重量,另一方面在装配时可作为避让空间,供摆臂下摆行程、配套连杆的凸起结构穿过,避免机构运动到极限位置时出现运动干涉。

  建模过程中首先绘制底部法兰的二维轮廓,拉伸生成法兰基体后,在四个耳位分别切除生成安装通孔,再向上拉伸生成立板主体,将立板顶部边线做等半径圆角过渡形成圆弧顶面;随后依次切除立板上部的大铰接孔、中部的辅助小孔、顶部的螺纹底孔以及侧部的避让槽,所有孔位均保证同轴度公差符合铰接装配要求,棱边处根据装配需求添加适当倒角,去除锐边避免装配时划伤操作人员、刮损配套轴件表面。

  实际选型使用时,需要先确认安装基面的螺栓孔位间距与支座底部四孔的孔距匹配,预留出法兰耳位周边的扳手操作空间;上部铰接孔的直径需要和配套销轴、衬套的外径形成公差配合,常规摆动工况选用间隙配合即可,若需要支撑转轴持续回转则可在孔内加装铜衬套或者滚动轴承,提升耐磨性能。立板的厚度方向尺寸决定了铰接孔的有效支撑宽度,支撑宽度越大,销轴受力时的抗弯截面模量越高,可承受的径向载荷上限也越高,设计人员可根据实际机构的受力测算结果调整立板厚度、法兰板厚以及安装孔的孔径,适配不同载荷等级的使用需求。零件毛坯可采用板材铣削加工、铸造成型后精加工孔位,也可采用3D打印制作小批量实训样件,所有加工面的精度优先级中,铰接孔的尺寸精度、孔轴线与安装底面的平行度为核心管控项,直接决定后续铰接机构的运行平顺度。
