多通路集成式液压阀块铰接支座

　　该零件属于液压传动系统里的集成式通路铰接支座，日常在中小型液压站、机床液压夹紧回路、工装夹具动力单元以及移动式设备的阀组安装段都能见到这类结构，它并非单一受力支架，而是把油路转接、元件铰接、阀件安装定位、管路对接这几项功能整合在同一个铸钢或铝合金坯件上，减少外接管路接头数量，降低油路泄漏点。

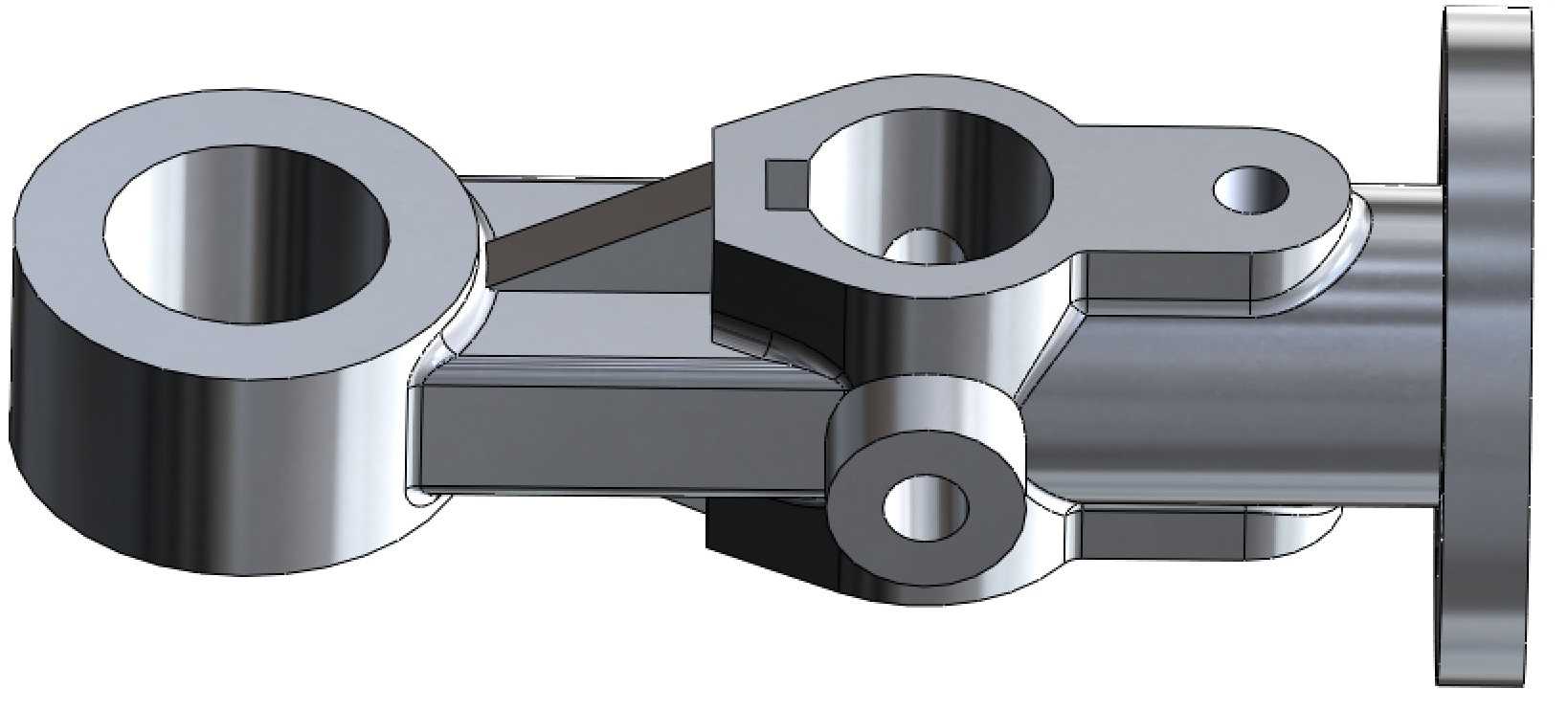

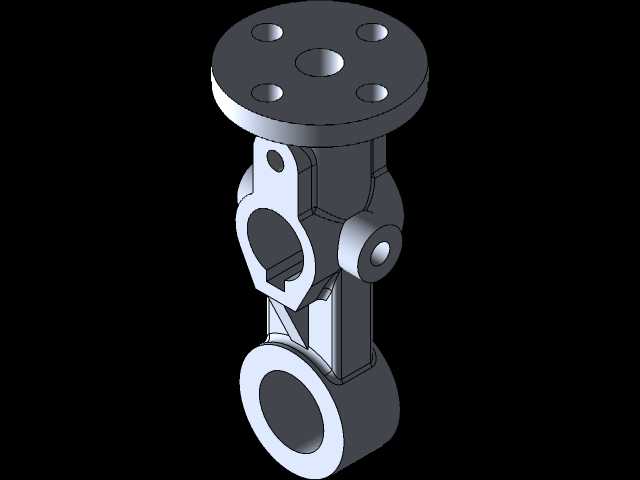

　　从现场装配的实际边界来看，零件右侧带大直径圆形法兰盘，法兰端面预留均布安装孔位，装配时直接贴合液压泵出油口或者阀组基座端面，法兰止口与对接件的定位凸台配合，保证同轴度，避免油路对接出现错位偏载；左侧伸出的大口径厚壁圆筒是主油路通腔，内部贯通孔道对接高压进油管路，圆筒壁厚按照16MPa常规工作压力做冗余设计，内壁加工粗糙度控制在Ra1.6以内，减少油液沿程压损，圆筒外圆可直接套装管夹或者配套铰接销，作为整个阀块的辅助支撑点位。

　　零件中部错落布置的三个带孔凸台耳座，各自承担不同连接功能：上方带异形卡槽的凸台用于安装方向控制阀的定位销，卡槽侧面的小平面加工出螺纹底孔，阀件贴装后用内六角螺钉锁紧，阀件的油口直接和凸台内部钻出的斜向油道连通，不需要额外加装过渡接头；中部横向伸出的双耳铰接座，销孔内可穿入铰接销轴，连接液压执行元件的反馈连杆或者机械操作手柄，耳座两侧的平行面在加工时一次铣削成型，保证销轴装入后连杆摆动无卡滞；下方居中的小圆凸台内置通孔，既可以作为泄油回路的引出通道，也能安装压力检测传感器，实时监测主油路的工作压力，不用在主管道上额外开孔攻丝。

　　设计阶段首先梳理整个液压回路的通径需求，主进油通路通径选12mm，泄油和控制油通路通径选6mm，所有内部相交的油道在交叉位置做圆角过渡，避免油液高速转向时产生湍流啸叫，同时消除应力集中隐患，防止长期承压后在孔道交汇处出现裂纹。零件各处的壁厚并非均匀分布：高压通腔周边壁厚保留8mm以上，安装耳座的受力截面做加厚处理，而不参与承压、仅起外形包覆的非受力区域适当减薄，在保证整体刚性满足2.5倍耐压试验要求的前提下，控制零件整体重量，降低移动端设备的负载。

　　安装布局上，所有外接油口的朝向都提前匹配整机管路走向，左侧主油口朝向进油管路排布方向，右侧法兰对接动力单元，侧面的控制油口朝向操作侧，方便现场装配时扳手伸入拧紧管接头，不会出现工具和周边机架干涉的问题。零件底部的平整安装基面可以搭放在设备机架的支撑梁上，搭配减震垫后用螺栓锁紧，整机运行产生的振动可以通过基座分散传递，避免阀块自身承受额外的交变弯矩。

　　建模过程中先搭建各油路的中心走向骨架，确认所有孔道之间不存在壁厚小于2mm的干涉薄弱点，再依次拉伸生成法兰、各圆筒凸台、铰接耳座的实体，相邻结构的衔接位置全部添加铸造圆角，避免直角处出现应力集中；后续加工工序里，所有和密封件配合的端面都预留0.2mm的精铣余量，销孔位置采用铰孔加工保证尺寸精度，装配后整套阀组在额定工况下运行时，各接合面无渗油，铰接连杆摆动顺畅，压力检测点位的数据读取稳定，完全满足中小型液压动力单元的集成安装需求。
