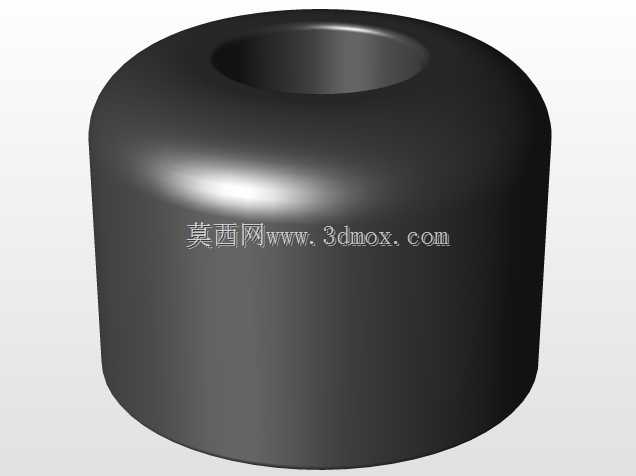

拖车缓冲橡胶止挡结构设计

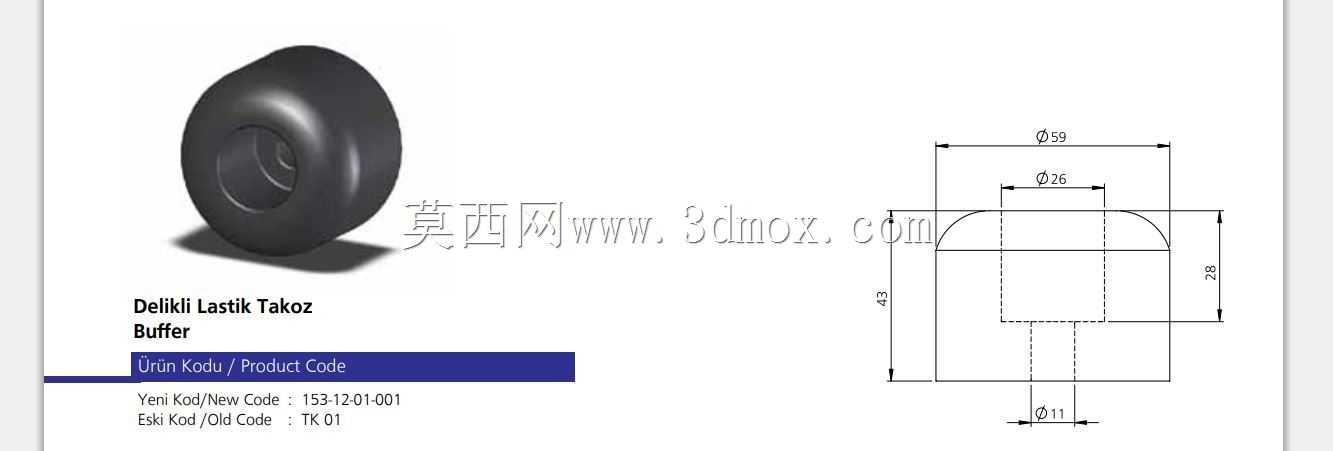

这类橡胶缓冲止挡主要应用在拖挂类设备的端部限位场景，在拖车与停靠点位、拖挂单元对接过程中承担接触缓冲的作用，避免刚性金属结构直接碰撞造成漆面破损、结构变形甚至连接部件错位的问题，在厂区转运拖车、小型货运拖挂、仓储物流拖车上都有广泛的适配场景。从结构设计来看，整体采用圆盘式橡胶主体结构，外侧为圆弧过渡的环形接触面，接触碰撞时不会出现尖锐棱边卡滞的问题，橡胶材质本身的邵氏硬度经过适配，既不会因为过硬导致缓冲行程不足、碰撞冲击力直接传递到车架，也不会因为过软导致压缩量过大、限位失效。中间的通孔结构用于穿装固定螺栓，安装时可以直接通过螺栓将缓冲器固定在拖车车架的端部安装板上，不需要额外设计复杂的连接卡座，安装维护的便捷性较高。从尺寸边界来看，整体外径为59mm，轴向总高度43mm，中间安装通孔直径11mm，内侧的沉台结构直径26mm、深度28mm，这个沉台结构可以容纳固定螺栓的头部以及配套的平垫、弹垫，避免螺栓突出缓冲器表面，保证碰撞接触时整个缓冲面都能均匀受力，不会出现螺栓先接触被撞物体造成局部应力集中的问题。设计过程中需要重点考虑橡胶的压缩形变范围，正常工作状态下缓冲器的压缩量控制在总高度的30%以内，既可以有效吸收碰撞动能，也能避免橡胶过度压缩出现永久变形、使用寿命缩短的问题。接触面的圆弧过渡设计除了避免卡滞之外，还能在碰撞角度存在小幅偏差的时候，让接触力平滑过渡，不会因为偏载导致缓冲器从安装位撕裂脱落。这类缓冲件在实际选型时，需要匹配拖车的整备质量以及常规对接速度，单只缓冲器的吸能能力要覆盖低速对接时的动能，多只布置时还要考虑安装点位的高度一致性，保证各个缓冲器受力均匀，避免单个缓冲器过载损坏。建模过程中需要注意橡胶件的拔模角度，虽然这类产品多为模压成型，但合理的拔模角度可以降低生产脱模时的废品率，边缘的圆角处理也要兼顾模具加工的便利性，避免出现过小的内圆角造成模具应力集中、使用寿命下降。安装孔的位置精度需要控制在合理公差范围内，避免现场安装时出现孔位错位需要重新扩孔的问题，沉台的深度也要和常用的螺栓头部尺寸匹配，保证螺栓锁紧后端面完全沉在缓冲器内部，不会突出接触平面。
