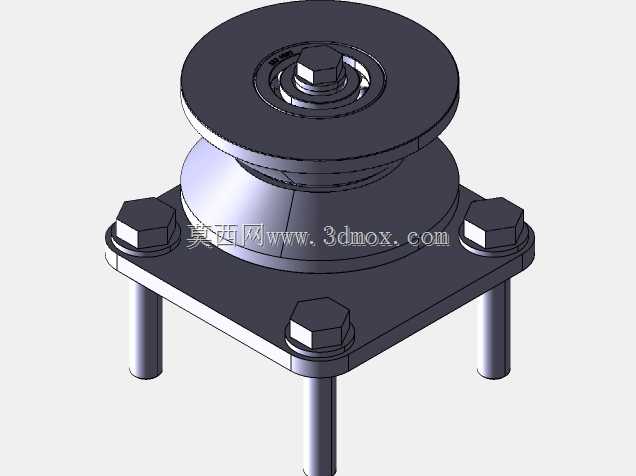

带安装底座的V型导向滑轮组件结构设计

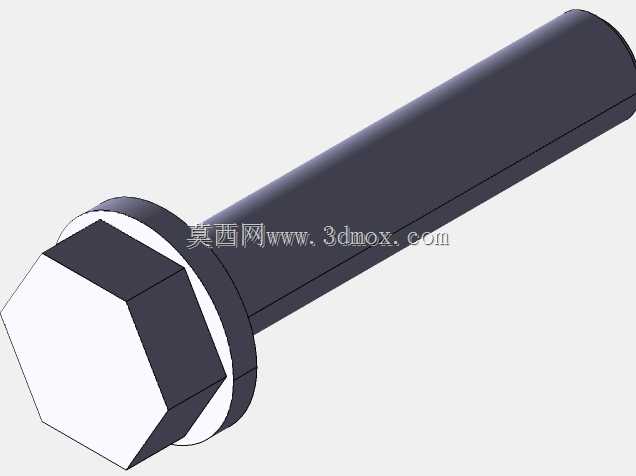

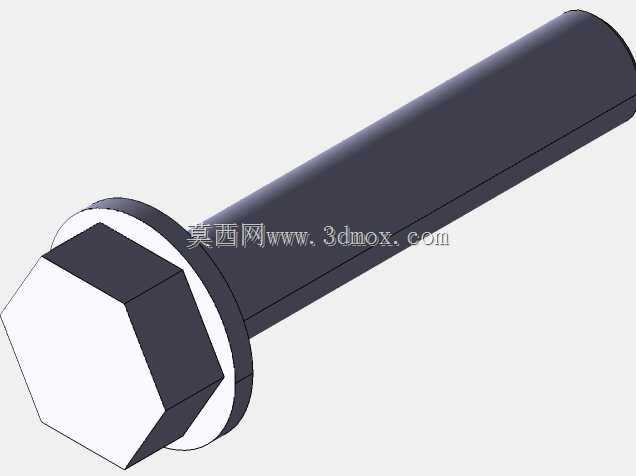

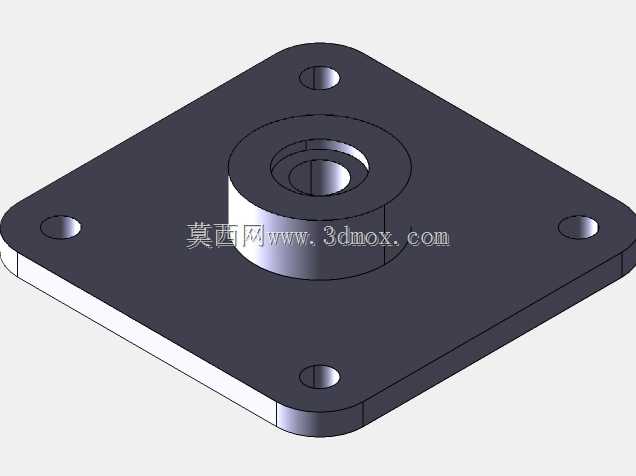

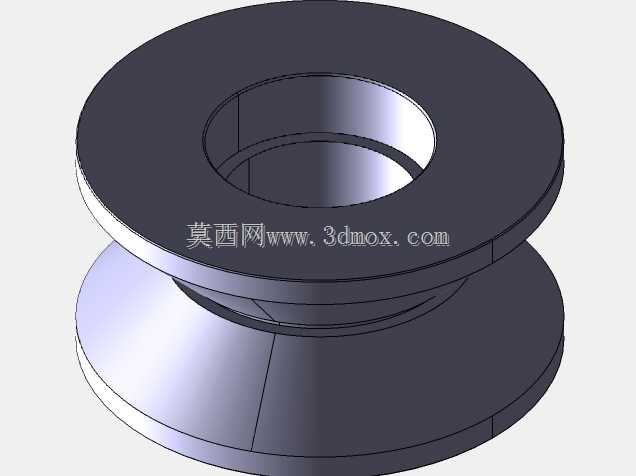

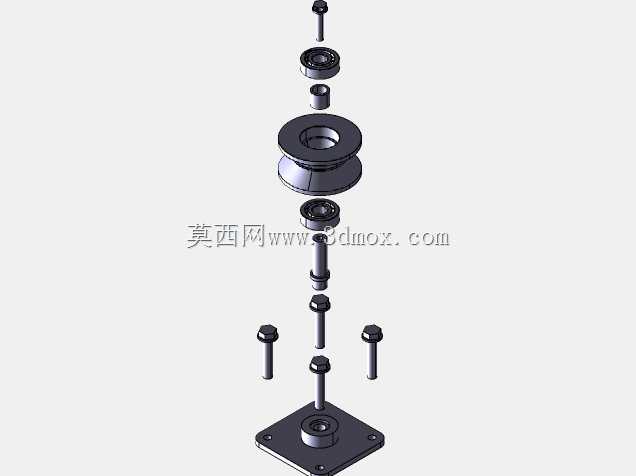

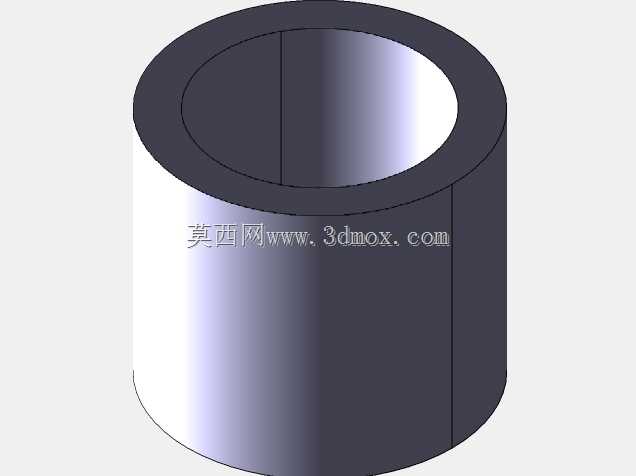

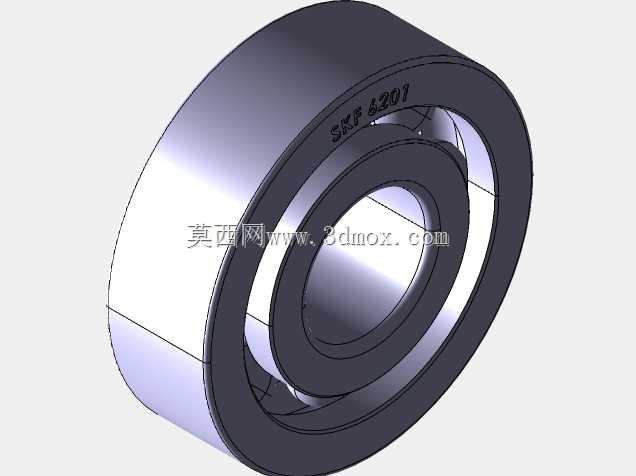

这款V型槽滑轮组件，常被应用在物流输送线的侧向导向、轻型吊装设备的走线滑移、自动化产线的工位平移导向等场景中，核心作用是通过V型槽面与配套的圆轨、V型导轨配合，将滑动摩擦转化为滚动摩擦，降低传动过程中的阻力损耗，同时约束运动副的横向窜动，保证直线往复运动的轨迹精度。从结构设计来看，组件采用分体式装配逻辑，底部为方形安装法兰座，四个角预留螺栓过孔，配套四根伸出式定位螺柱，既可以通过螺栓穿过法兰孔直接固定在设备安装面，也可以利用伸出螺柱配合螺母实现跨板安装，适配不同厚度的安装基板，安装边界的容错空间充足，不需要额外加工复杂的定位沉台，普通的铣削安装面即可满足装配精度要求。滑轮主体的V型槽做了等角度对称设计，槽面粗糙度控制在适合滚动接触的区间，既可以适配圆形线材、圆钢导轨的导向，也能匹配标准V型导轨的接触面，避免槽面与导轨出现点接触造成的局部应力集中，延长组件的使用寿命。中心转轴部位集成了滚动轴承结构，顶部采用六角锁紧螺母预紧，既可以控制轴承的轴向游隙，避免滑轮转动时出现轴向窜动，也方便后期维护时拆卸更换磨损的滑轮或者轴承，不需要整体报废整个组件。底座与滑轮支撑座之间采用一体化的过渡结构，避免了拼接结构带来的装配误差，支撑座的圆弧过渡设计可以分散滑轮承载时的应力，避免直角连接处出现应力断裂的风险。在实际选型应用中，这类滑轮组件的承载能力主要由中心轴承的额定动载荷、安装螺柱的剪切强度决定，设计时已经考虑了侧向受力的工况，当滑轮受到垂直于运动方向的侧向力时，方形法兰的四个固定点可以均匀分散受力，不会出现单螺栓受力过大的情况。伸出式的安装螺柱长度可以根据实际安装板的厚度进行适配调整，不需要重新设计底座结构，对于设备改造类项目来说，不需要大幅改动原有设备的安装结构，就可以直接替换原有导向组件，缩短设备改造的周期。滑轮的轮缘做了加厚设计，在频繁启停的运动工况下，不会因为瞬时冲击力造成轮缘崩裂，V型槽的开口角度适配市面上多数同规格的导向导轨，互换性较强，不需要单独定制配套导轨，降低了整机的配套成本。
